心脏（正常解剖模式图）
1、心脏相互垂直的三个切面模式图
2、心尖四腔心模式图
3、左室长轴切面模式图
4、主动脉短轴切面模式图
5、心尖短轴切面模式图
6、心尖二、四腔心切面模式图
7、胸骨旁长轴切面模式图
心脏（正常解剖声像图）
1、左室长轴切面声像图
2、二尖瓣短轴切面声像图
3、主动脉短轴切面声像图
4、乳头肌短轴切面声像图
5、心尖短轴切面声像图
6、心尖二腔心切面声像图
7、心尖四腔心切面声像图
8、心尖五腔心切面声像图
9、胸骨上主动脉根部短轴切面声像图
10、胸骨上主动脉根部长轴切面声像图。
最简略超声心动图的各个切面打法（附图详解）心脏的解剖结构假想心脏在胸腔的位置对操作很有帮助，这样能更好地理解超声心动图的各个切面图心脏在胸腔和中纵隔的位置。
心脏一长轴约为心尖搏动处与右肩连线的方向。
大血管在中纵隔中央进入或离开心脏底部.，心尖部位于乳头的左下方，因而心脏底部是在心尖部上方。
假想将一把剑从左胸靠近.左乳头处刺人，从右肩穿出，该剑大体方向就是顺着心脏长轴的方向。
心腔具有方向性，右心室位于胸腔的前面，如同一只香蕉围绕在左心室的周围,最后面的是左心房。
令人称奇的是，在大多数切面中.主动脉瓣和主动脉根部都位干所有结构的中心。
标准超声心动图声窗由于肋骨和充满空气的肺脏阻碍了超声波传播，使我们只能.从胸腔的某些位置上观察心脏。
标准的超声心动图声窗位置包括左侧胸骨旁、心尖、肋下、胸骨上以及.右侧胸骨旁通过这些.声窗可观察到大多数人的心脏，并且大多数情况下能够获取几乎所有的心脏信息。
为了采集.最佳图像，患者应翻向左边，使身体向左侧倾斜45度左手臂放置于头后，右手放在一侧图患.者的体位。
为了得到最佳图像，嘱患者左倾45度卧位，左手臂置于头后。
如有必要，嘱患者进一步向左翻动。
将探头置于合适的位置以便采集胸骨旁长轴切面图像，此时探头标志朝向患者右肩(箭头)。
这种姿势可使患者心脏向前移动，并打开肋间隙。
嘱患者呼气或者屏气，通过减少肺脏容积.减少呼吸运动的影响而提高胸骨旁切面的图像质量。
轻微吸气可改善心尖切面的图像质量。
操作者的位置及操控探头操作者坐在患者右手边，保持舒适并稳定。
仲开右手臂绕过患.者，到达胸前的超声声窗。
如果操作者需要弯身绕过患者时，应尽量保持脊柱垂直，否则操作者很快会感觉不舒服!如握笔一样，将探头轻微控制于拇指、示指和中指之间图操作超二声探头。
如握笔一样用大拇指、示指以及中指握住探头。
将手和探头轻轻地放在患者胸部。
轻微调整探头位置以改善图像质量。

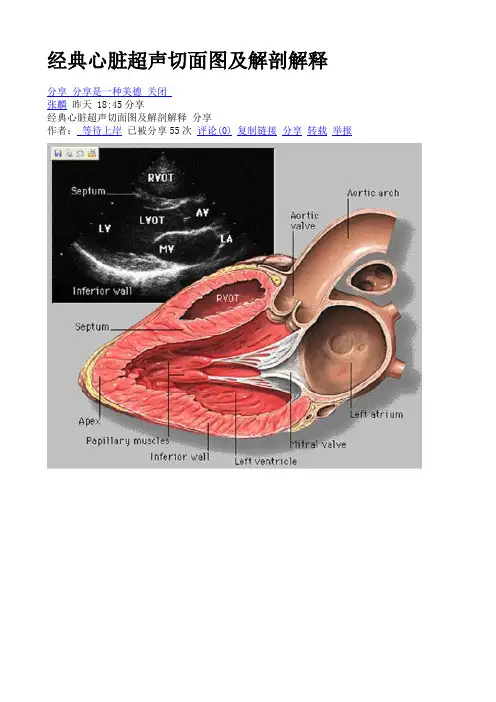

标准切面胸骨旁(左心室)长抽(PSLAX)切面将探.头放置于胸骨左缘第2一4肋间就能采集该切面图像(图和图)。
