D图解心脏解剖与心脏超声切面

经典心脏超声切面图及解剖解释分享作者：素问已被分享70次评论(0)复制链接分享转载举报心脏冠状动脉CT解剖中文详细标注(图文)分享作者：痞子蔡已被分享348次评论(0)复制链接分享转载举报LA -Left Atrium左心房RA -Right Atrium右心房LV -Left Ventricle左心室RV -Right Ventricle右心室 MitralValve二尖瓣 A.Aorta-Ascending Aorta升主动脉 D. Aorta-Descending Aorta降主动脉 SVC –Superior Vena Cava上腔静脉IVC –Inferior Vena Cava下腔静脉PA -Pulmonary Artery肺动脉 PV -Pulmonary Vein肺静脉 LMA -Left Main Artery冠状动脉左主干LAD -Left Anterior Descending Artery左前降支 LCX -Left Circumflex Artery左回旋支LMB -Left Obtuse Marginal Branch 左边缘支（钝缘支） RCA -Right Coronary Artery 右冠状动脉 PDA -Posterior Descending Artery后降支ConusBranch右动脉圆锥支 LAA –Left AtrialAppendage左心耳 RAA –Right AtrialAppendage右心耳CS -Coronary Sinus冠状窦 MCV –Middle Cardiac Vein心中静脉 GCV–Great Cardiac Vein心大静脉PIVV–Posterior IntraventricularVein后室间静脉（心中静脉） PLVV –Posterior Left Ventricular Vein 左室后静脉 PLV –Posterior Lateral Vein左室后侧静脉（边缘静脉)。

心脏切面超声解剖与标准切面（插图版）心脏切面超声解剖与标准切面（插图版）一、二维超声心动图常用的基本切面有哪些？二维超声是将探头置于不同部位和改变声束的透射方向，可取得一系列不同的心脏切面超声图像，常用的基本切面有：（1）左心长轴切面。

（2）左胸骨旁短轴切面，包括主动脉根部、二尖瓣口水平、乳头肌水平等。

（3）心尖四腔心切面。

（4）胸骨旁长轴右室流出道切面（5）胸骨上窝主动脉长轴及短轴切面（6）剑突下四腔心切面以上切面是基本的，根据需要还可进行其它多种切面的检查。

二、正常心脏 B 超解剖及标准切面准备同 M 超。

注意：幼儿用 5M 探头深度 8～10cm，适当降低发射能量；成人及老年低频 2～2.5M探头深度 15～25cm，适当增加发射能量并调节灰度和灵敏度使图像清晰。

探查部位：常用的有胸骨左缘区、心尖区、剑突下区、胸骨上窝区四个标准扫查区。

（一）长轴切法（示意图）：（二）短轴与四腔切法（示意图）：（三）胸骨上窝主动脉长轴切法（示意图）：胸骨右缘右心房短轴切法（示意图）：11、左室（胸骨左缘）长轴：探头位置：胸骨左缘第3～第4 肋间，声束与右肩至左肋角连线平行。

图形：上方：右室中层：左室及流出道、主动脉辨、升主动脉下方：二尖辨前后叶、左房、降主动脉（右下）。

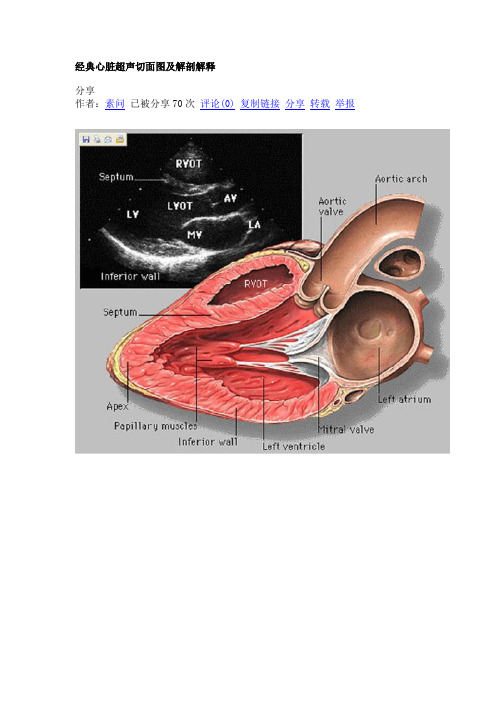

左室长轴切法示意图：左室长轴切面示意图：左室长轴超声与切面示意图对比：左室长轴超声图：右室流出道（RVOT）室间隔（IVS）左心室（LV）左心房（LA）二尖瓣前瓣（AMV）二尖瓣后瓣（PMV）主动脉瓣（AV）主动脉（AO）左室后壁（LVPW）心尖（AP）22、左室（心尖）长轴：探头位置：图形：上方：右室、左室中层：二尖辨前后叶、左室流出道、主A 根部及辨下方：左房心尖长轴二腔心示意图（含心尖四腔心切面示意）：心尖长轴二腔心超声与切面对比图：心尖长轴二腔心超声图：3、右室流入道长轴：探头位置：在左室长轴1 基础上将声束向内下倾斜。

图形：左上方：右室、三尖辨前后叶、右及右下：右房、下腔静脉入口（右下）。
