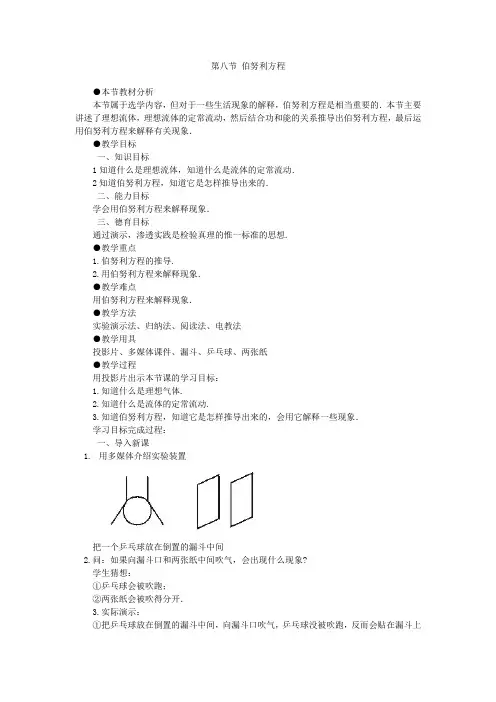

第八节伯努利方程●本节教材分析本节属于选学内容，但对于一些生活现象的解释，伯努利方程是相当重要的．本节主要讲述了理想流体，理想流体的定常流动，然后结合功和能的关系推导出伯努利方程，最后运用伯努利方程来解释有关现象．●教学目标一、知识目标1知道什么是理想流体，知道什么是流体的定常流动．2知道伯努利方程，知道它是怎样推导出来的．二、能力目标学会用伯努利方程来解释现象．三、德育目标通过演示，渗透实践是检验真理的惟一标准的思想.●教学重点1.伯努利方程的推导.2.用伯努利方程来解释现象．●教学难点用伯努利方程来解释现象．●教学方法实验演示法、归纳法、阅读法、电教法●教学用具投影片、多媒体课件、漏斗、乒乓球、两张纸●教学过程用投影片出示本节课的学习目标：1.知道什么是理想气体.2.知道什么是流体的定常流动.3.知道伯努利方程，知道它是怎样推导出来的，会用它解释一些现象．学习目标完成过程：一、导入新课1.用多媒体介绍实验装置把一个乒乓球放在倒置的漏斗中间2.问：如果向漏斗口和两张纸中间吹气，会出现什么现象?学生猜想：①乒乓球会被吹跑；②两张纸会被吹得分开．3.实际演示：①把乒乓球放在倒置的漏斗中间，向漏斗口吹气，乒乓球没被吹跑，反而会贴在漏斗上不掉下来；②平行地放两张纸，向它们中间吹气，两张纸不但没被吹开，反而会贴近4.导入：为什么会出现与我们想象不同的现象，这种现象又如何解释呢?本节课我们就来学习这个问题．二、新课教学1.理想流体(1)用投影片出示思考题：①什么是流体?②什么是理想流体?③对于理想流体，在流动过程中，有机械能转化为内能吗?(2)学生阅读课文，并解答思考题：(3)教师总结并板书①流体指液体和气体；②液体和气体在下列情况下可认为是不可压缩的．a:液体不容易被压缩，在不十分精确的研究中可以认为液体是不可压缩的．b:在研究流动的气体时，如果气体的密度没有发生显著的变化，也可以认为气体是不可压缩的．③a:流体流动时，速度不同的各层流体之间有摩擦力，这叫流体具有粘滞性．b:不同的流体，粘滞性不同．c:对于粘滞性小的流体，有些情况下可以认为流体没有粘滞性．④不可压缩的，没有粘滞性的流体，称为理想流体．对于理想流体，没有机械能向内能的转化．2 定常流动(1)用多媒体展示一段河床比较平缓的河水的流动．(2)学生观察，教师讲解．通过画面，我们可以看到河水平静地流着，过一会儿再看，河水还是那样平静地流着，各处的流速没有什么变化，河水不断地流走，可是这段河水的流动状态没有改变，河水的这种流动就是定常流动．(3)学生叙述什么是定常流动流体质点经过空间各点的流速虽然可以不同，但如果空间每一点的流速不随时间而改变,这样的流动就叫定常流动．(4)举例：自来水管中的水流，石油管道中石油的流动，都可以看作定常流动．(5)学生阅读课文，并回答下列思考题：①流线是为了表示什么而引入的?②在定常流动中，流线用来表示什么?③通过流线图如何判断流速的大小?(6)学生答：①为了形象地描绘流体的流动，引入了流线；②在定常流动中，流线表示流体质点的运动轨迹；③流线疏的地方，流速小；流线密的地方，流速大．3.伯努利方程(1)设在右图的细管中有理想流体在做定常流动，且流动方向从左向右，我们在管的a１处和a2处用横截面截出一段流体，即a1处和a2处之间的流体，作为研究对象．设a1处的横截面积为S1，流速为V1，高度为h 1；a 2处的横截面积为S ２，流速为v ２，高度为h ２；(2)思考下列问题：①a 1处左边的流体对研究对象的压强p 1的方向如何?②a 2处右边的液体对研究对象的压强p 2的方向如何?③设经过一段时间Δｔ后(Δｔ很小)，这段流体的左端S １由a 1移到b 1，右端S 2由a 2移到b 2，两端移动的距离分别为Δｌ1和Δｌ2，则左端流入的流体体积和右端流出的液体体积各为多大?它们之间有什么关系?为什么?④求左右两端的力对所选研究对象所做的功?⑤研究对象机械能是否发生变化?为什么?⑥液体在流动过程中，外力要对它做功，把功能关系，外力所做的功与流体的机械能变化间有什么关系?(3)学生阅读课文，回答上述问题：(4)用多媒体展示伯努利方程的推导过程：解：如图所示，经过很短的时间Δｔ，这段流体的左端S １由a 1移到b 1，右端Ｓ2由a 2移到b 2，两端移动的距离为Δｌ1和Δl 2，左端流入的流体体积为ΔV 1＝Ｓ1Δｌ1，右端流出的体积为ΔＶ2＝Ｓ2Δl 2．∴ΔV 1＝ΔV 2＝ΔV (因为理想流体是不可压缩的) 左端的力对流体做的功为Ｗ1＝F 1Δl 1 ⇒ W 1=p 1S 1Δl 1=p 1ΔVF 1＝p 1·S 1＝p作用于右端的力F 2＝p 2S ，它对流体做负功(因为右边对这段流体的作用力向左，而这段流体的位移向右)，所做的功为：Ｗ2＝－Ｆ2Δl 2＝－p 2Ｓ2Δl 2＝－p 2ΔＶ∴两侧外力对研究液体所做的功为：W ＝Ｗ1＋Ｗ2＝（p 1－p 2）ΔV ．又因为我们研究的是理想流体的定常流动，流体的密度ρ和各点的流速v 没有改变，所以研究对象(a 1到a 2之间的流体)的动能和重力势能都没有改变．这样，机械能的改变就等于流出的那部分流体的机械能减去流入的那部分流体的机械能．∴Ｅ2－Ｅ1＝21ρ(22V -21V )ΔV ＋ρg （ｈ2－h 1）ΔV 又理想流体没有粘滞性，流体在流动中机械能不会转化为内能∴Ｗ＝Ｅ2－Ｅ1∴（p 1－p 2）ΔV ＝21ρ(22V -21V )）ΔＶ+ρｇ（ｈ2－h 1）ΔV 整理后得：p 1+22221212121gh V p gh V ρρρρ++=+ 又a 1和a 2是在流体中任取的，所以上式可表述为：p +gh V ρρ+221＝恒量，这就是伯努利方程．(5)当流体水平流动时，或者高度的影响不显著时，伯努利方程可表达为p +221V ρ＝常量 (6)学生叙述上式的含义：在流体的流动中，压强跟流速有关，流速v 大的地方压强p 小，流速v 小的地方压强p大．4.伯努利方程的应用举例：(1) 重新做导语中的二个演示实验，要求学生用伯努利方程对实验现象做出解释：(2)学生：经过漏斗吹乒乓球时，乒乓球上方的空气流速大，压强小，下方空气的压强大，乒乓球受到向上的力，所以会贴在漏斗上不掉下来．学生：当向两张纸中间吹气时，两张纸中间空气的流速大，压强小，外边空气的压强大，所以两张纸会贴近．(2)用多媒体展示飞机飞上天空，并解释：①出示飞机飞行时机翼周围空气的流线分布图：②解释：由于机翼截面的形状上下不对称，机翼上方的流线密，流速大；下方的流线疏，流速小，由伯努利方程知：机翼上方的压强小下方的压强大，这样就产生了作用在机翼上的向上的升力，所以飞机能飞上天．用多媒体课件模型喷雾器和化油器的工作过程(2) 解释它的工作原理：喷雾器工作时，让空气从小孔迅速流出，小孔附近的流速大，压强小，容器里面的液面上方压强大，液体就沿小孔下边的细管升上来，从细管的上口流出后，受气流的冲击，被喷成雾状．对于汽油机的汽化器(也叫化油器)，当气缸里的活塞做吸气冲程时，空气被吸入管内，在流经管的狭窄部分时流速大，压强小，汽油就从安装在狭窄部分的喷嘴流出，被喷成雾状形成油气混合物，进入气缸．三、巩固练习1.在航海中，对并排同向行驶的船舶，为什么要限制船速和两船的距离?2.在高速公路上并排行驶的两辆轿车有相互靠近的趋势，为什么?参考答案：(略)四、小结本节课我们学习了理想流体的定常流动过程中压强和流速的关系．1.不可压缩的，没有粘滞性的流体，叫理想流体．2.流体流动过程中，如果空间每一点的流速不随时间而改变，这样的流动叫做定常流动．3.由伯努利方程知，在流体的流动中，压强跟流速有关，流速大的地方压强小，流速小的地方压强大.五、作业1.课本P １５５练习七(2)2.课后观察并分析球类比赛中的旋转球和不转球，并说明为什么旋转球比不旋转球的威力大．六、板书设计 伯 理想流体—不可压缩的，没有粘滞性的流体努 定常流动—空间每一点的流速不随时间而改变利方 伯努利方程→①p +=221V ρ常量 程 ②在流体的流动中，流速大的地方压强小，流速小的地方压强大。
![[伯努利方程]化工原理伯努利方程练习题](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/0dfb3a3fcec789eb172ded630b1c59eef9c79a40.webp)
[伯努利方程]化工原理伯努利方程练习题篇一: 化工原理伯努利方程练习题第一章流体流动已知硫酸与水的密度分别为1830kg/m3与998kg/m3，试求含硫酸为60%的硫酸水溶液的密度为若干。
10-4=7.29×10-4ρm=1372kg/m3已知干空气的组成为：O221%、N278%和Ar1%，试求干空气在压力为9.81×104Pa及温度为100℃时的密度。
解：首先将摄氏度换算成开尔文100℃=273+100=373K再求干空气的平均摩尔质量Mm=32×0.21+28×0.78+39.9×0.01=28.96kg/m3根据式1-3a气体的平均密度为：9.81?10?28.963?m??0.916kg/m8.314?373本题附图所示的开口容器内盛有油和水。
油层高度h1=0.7m、密度ρ1=800kg/m3，水层高度h2=0.6m、密度ρ2=1000kg/m3。
判断下列两关系是否成立，即pA=p’A pB=p’B计算水在玻璃管内的高度h。
解：判断题给两关系式是否成立pA=p’A的关系成立。
因A与A’两点在静止的连通着的同一流体内，并在同一水平面上。
所以截面A-A’称为等压面。
pB=p’B的关系不能成立。
因B及B’两点虽在静止流体的同一水平面上，但不是连通着的同一种流体，即截面B-B’不是等压面。
计算玻璃管内水的高度h 由上面讨论知，pA=p’A，而pA=p’A 都可以用流体静力学基本方程式计算，即pA=pa+ρ1gh1+ρ2gh2pA’=pa+ρ2gh于是pa+ρ1gh1+ρ2gh2=pa+ρ2gh简化上式并将已知值代入，得800×0.7+1000×0.6=1000h解得h=1.16m如本题附图所示，在异径水平管段两截面连一倒置U管压差计，?压差计读数R=200mm。
试求两截面间的压强差。
解：因为倒置U管，所以其指示液应为水。
设空气和水的密度分别为ρg与ρ，根据流体静力学基本原理，截面a-a’为等压面，则pa=pa’又由流体静力学基本方程式可得pa=p1－ρgMpa’=p2－ρg－ρggR联立上三式，并整理得p1－p2=gR由于ρg《ρ，上式可简化为p1－p2≈ρgR所以p1－p2≈1000×9.81×0.2=1962Pa如本题附图所示，蒸汽锅炉上装置一复式U形水银测压计，截面2、4间充满水。
