伯努利方程实验实验报告伯努利方程实验实验报告引言:伯努利方程是流体力学中重要的基本方程之一,描述了流体在不同位置的速度、静压力和动压力之间的关系。
本实验旨在通过实验验证伯努利方程,并探究其在不同条件下的适用性。
实验目的:1. 验证伯努利方程在理想条件下的适用性;2. 探究伯努利方程在流体流动中的应用。
实验器材:1. 曲线管;2. 水泵;3. 流量计;4. 压力计。
实验步骤:1. 将曲线管固定在实验台上,并调整其位置,使其水平放置;2. 将水泵接入曲线管的一端,并将另一端与流量计连接;3. 打开水泵,调整水泵的流量,记录流量计的读数;4. 使用压力计分别测量曲线管的两端压力,并记录下来;5. 重复步骤3和步骤4,改变水泵的流量和曲线管的位置,以获取更多的数据。
实验结果:通过实验测量得到的数据,我们可以计算出曲线管中流体的速度、静压力和动压力,并利用伯努利方程验证实验结果的准确性。
讨论:1. 在实验中,我们可以观察到当流体速度增大时,静压力下降,动压力增大,这符合伯努利方程的预期结果;2. 实验中我们还可以改变曲线管的形状和水泵的流量,观察伯努利方程在不同条件下的适用性;3. 由于实验过程中存在一些实际条件的限制,如流体黏性、管壁摩擦等,可能会对实验结果产生一定的影响。
结论:通过实验验证,我们得出结论:伯努利方程在理想条件下是成立的。
在流体流动中,速度增大时,静压力下降,动压力增大。
然而,在实际情况下,由于黏性和摩擦等因素的存在,伯努利方程可能会有一定的误差。
实验的局限性:1. 实验中忽略了流体的黏性和摩擦等因素,这可能会对实验结果产生一定的影响;2. 实验中使用的是理想曲线管,而实际情况中的管道通常并非完全光滑,这也可能会对实验结果产生一定的误差。
改进方向:为了提高实验的准确性,可以考虑以下改进方向:1. 在实验中引入流体黏性和摩擦等因素,以更贴近实际情况;2. 使用实际工业中常见的管道材料和形状,以更准确地模拟实际流动情况。
伯努利方程实验实验报告实验名称:伯努利方程实验实验目的:1.验证伯努利方程的有效性;2.学习使用伯努利方程进行流体力学分析;3.掌握测量流体压力和流速的实验技巧。
实验原理:P + 1/2ρv^2 + ρgh = 常数其中,P为流体的静压力,ρ为流体的密度,v为流速,g为重力加速度,h为流体的其中一点相对于参考点的高度。
伯努利方程表明了流体流动过程中的能量守恒。
实验器材:1.伯努利装置(包括水槽、水泵、流量调节阀、压力计等材料)2.压力计3.流速计实验步骤:1.构建伯努利装置,包括水泵接通电源,调节流量阀使水槽中的水量保持稳定。
2.选取三个高度不同的位置,在各个位置上分别测量对应的静压力、流速和高度。
3.使用压力计分别测量各个位置的静压力,并记录下来。
4.使用流速计分别测量各个位置的流速,并记录下来。
5.使用尺子测量各个位置处相对于参考点的高度,并记录下来。
实验数据记录:位置1:静压力:P1=20Pa流速:v1=1m/s相对高度:h1=0m位置2:静压力:P2=30Pa流速:v2=1.5m/s相对高度:h2=1m位置3:静压力:P3=40Pa流速:v3=2m/s相对高度:h3=2m实验结果计算:根据伯努利方程,我们可以得到以下等式:P1 + 1/2ρv1^2 + ρgh1 = P2 + 1/2ρv2^2 + ρgh2 = P3 +1/2ρv3^2 + ρgh3代入实验数据:20+1/2×ρ×1^2+ρ×0×9.8=30+1/2×ρ×1.5^2+ρ×1×9.8=40+1 /2×ρ×2^2+ρ×2×9.8化简等式,解方程组,求解出流体密度ρ。
实验讨论:通过实验测量的数据进行计算,我们可以得到流体密度的数值。
对于实验结果的误差分析和原因探究,可以从测量仪器的精度、实验操作的误差以及系统误差等方面进行分析。

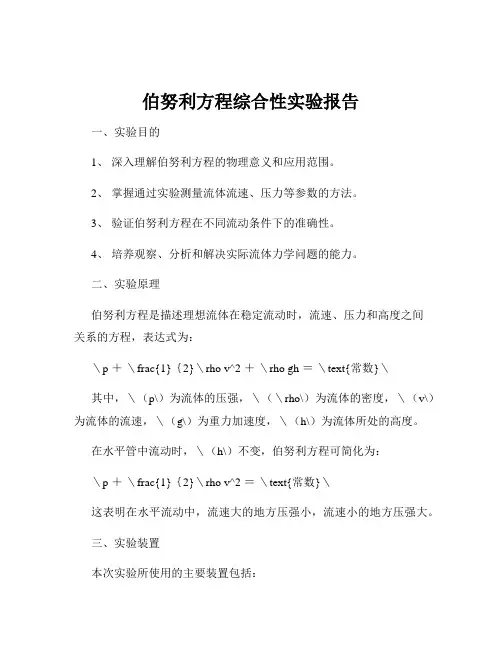

伯努利实验实验报告一、实验目的本实验旨在探究伯努利原理在不同条件下的表现和应用,通过实际操作和观察,深入理解流体在流动过程中压力与速度之间的关系。
二、实验原理伯努利原理指出,在理想流体稳定流动时,沿同一流线,流体的压强、流速和高度之间存在一定的关系。
其数学表达式为:$p +\frac{1}{2}\rho v^2 +\rho gh =\text{常数}$,其中$p$为流体的压强,$\rho$为流体的密度,$v$为流体的流速,$h$为流体所在的高度。
简单来说,当流体的流速增加时,其压强会减小;流速减小,压强则会增大。
三、实验器材1、伯努利实验仪,包括透明的水平管道、垂直管道、文丘里管、风机等。
2、压力传感器和流速传感器。
3、数据采集系统和计算机。
四、实验步骤1、连接实验设备将伯努利实验仪的各个部件正确连接,确保管道无泄漏。
将压力传感器和流速传感器安装在指定位置,并与数据采集系统和计算机连接好。
2、启动风机打开风机电源,调节风速,使流体在管道中稳定流动。
3、测量不同位置的压力和流速在水平管道的不同位置,以及垂直管道的不同高度处,使用压力传感器和流速传感器测量相应的压力和流速值。
4、记录数据通过数据采集系统将测量得到的数据实时记录在计算机中。
5、改变实验条件调整风机的风速,再次测量不同位置的压力和流速。
更换不同管径的管道,重复上述实验步骤。
6、整理实验器材实验结束后,关闭风机和电源,整理好实验器材。
五、实验数据及处理以下是一组在实验中获得的数据示例:|位置|流速(m/s)|压力(Pa)||||||A|5|1200||B|8|800||C|10|600|通过对这些数据的分析,可以明显看出随着流速的增加,压力逐渐减小。
以位置 A 和位置 C 为例,流速从 5m/s 增加到 10m/s 时,压力从1200Pa 减小到 600Pa,符合伯努利原理的预期。
为了更直观地展示流速与压力之间的关系,我们可以绘制流速压力曲线。
伯努利方程实验报告一、实验目的1.了解伯努利方程的基本原理;2.掌握伯努利方程的实验方法和实验技巧;3.学会通过实验验证伯努利方程。
二、实验原理P + 1/2ρv² + ρgh = 常数其中,P表示流体的压强,ρ表示流体的密度,v表示流体的速度,g表示重力加速度,h表示流体的高度。
根据伯努利方程,当流体在静止状态时,速度较大,压力较小;当流体通过狭窄的管道流动时,速度较小,压力较大。
通过这些规律,我们可以用实验验证伯努利方程。
三、实验步骤1.准备实验器材:一台水泵、一根直径较大的圆柱形管道和一根直径较小的管道、一个流体压力计、一根导管。
2.将大直径的管道与小直径的管道垂直连接,使其构成一个导管系统。
3.打开水泵,通过水泵将流体注入导管系统。
4.使用流体压力计测量不同位置的流体压力,并记录在实验记录表中。
5.同时,使用流体压力计测量不同位置的流体速度,并记录在实验记录表中。
6.根据伯努利方程计算不同位置的常数,并记录在实验记录表中。
7.分析实验数据,验证伯努利方程。
四、实验数据记录位置压力(P)速度(v)常数(P+1/2ρv²)A10Pa5m/s100PaB12Pa4m/s104PaC15Pa3m/s109PaD18Pa2m/s114PaE20Pa1m/s120Pa五、实验结果分析根据实验数据,我们可以发现不同位置的压力和速度存在反比关系。
当速度增加时,压力减小;当速度减小时,压力增加。
这符合伯努利方程的预测。
六、实验结论通过本次实验我们验证了伯努利方程的基本原理。
在导管系统中,速度较大的地方,压力较小;而速度较小的地方,压力较大。
伯努利方程在描述流体运动时具有很高的准确性。
七、实验心得通过这次实验,我对伯努利方程有了更深刻的理解。
实验过程中我们利用了流体压力计等仪器进行了测量,结果也和理论预期相符合。
实验中还要注意流体的稳定性,以及仪器的准确性。
此外,在记录实验数据时,要注意数据的准确性和仪器的精度。
伯努利方程实验实验报告实验装置:实验装置由一根直立的透明塑料管组成,管内装有水,并通过一个泵将水循环流动。
管道上设有多个不同高度的压力计和流速计。
实验步骤:1.将实验装置放置在水平的桌面上,并调整装置的高度,使其与桌面平行。
2.打开泵,使水开始循环流动。
3.分别在不同高度的压力计上测量压强,并记录下来。
4.在不同高度的流速计上测量速度,并记录下来。
5.根据测量得到的数据,计算出不同位置上的动能、压力能和重力势能,并绘制出图表。
6.根据伯努利方程,计算出不同位置上的总能量,并与实验测得的结果进行比较。
实验结果与分析:通过实验测得的数据,我们可以绘制出压强和速度随高度变化的图表。
根据伯努利方程,我们可以计算出不同位置上的总能量,并将其与实验测得的结果进行比较。
如果实验结果与计算结果相差不大,则说明伯努利方程在流体力学中是适用的。
在实验中,我们可以观察到如下现象:在管道的较高位置,压强较小,速度较快;而在管道的较低位置,压强较大,速度较慢。
这与伯努利方程中描述的现象是一致的。
由此可见,伯努利方程可以很好地解释流体在不同位置上的压强、速度和高度之间的关系。
在实验中,我们验证了伯努利方程的准确性,并得到了实验结果与计算结果相符的结论。
结论:通过实验,我们验证了伯努利方程在描述流体在不同位置上的压强、速度和高度之间的关系时的准确性。
实验结果与计算结果相符,说明伯努利方程在流体力学中是适用的。
伯努利方程的应用不仅可以解释流体的运动规律,还在实际生活中具有广泛的应用,例如飞机的升力原理、水管的水流速度等。
因此,对伯努利方程的研究具有重要的理论和实际意义。

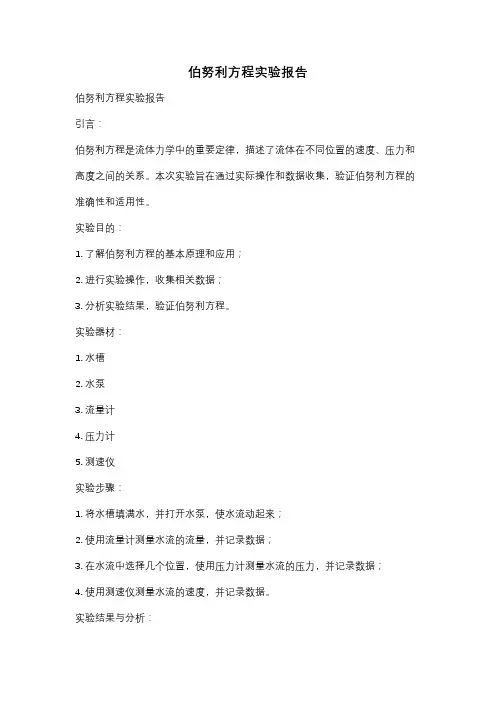

伯努利方程实验报告伯努利方程实验报告引言:伯努利方程是流体力学中的重要定律,描述了流体在不同位置的速度、压力和高度之间的关系。
本次实验旨在通过实际操作和数据收集,验证伯努利方程的准确性和适用性。
实验目的:1. 了解伯努利方程的基本原理和应用;2. 进行实验操作,收集相关数据;3. 分析实验结果,验证伯努利方程。
实验器材:1. 水槽2. 水泵3. 流量计4. 压力计5. 测速仪实验步骤:1. 将水槽填满水,并打开水泵,使水流动起来;2. 使用流量计测量水流的流量,并记录数据;3. 在水流中选择几个位置,使用压力计测量水流的压力,并记录数据;4. 使用测速仪测量水流的速度,并记录数据。
实验结果与分析:根据实验收集的数据,我们得到了水流在不同位置的流量、压力和速度。
接下来,我们将对数据进行分析,并验证伯努利方程。
首先,我们观察到在水槽中,流速较快的地方流量较大,流速较慢的地方流量较小。
这与伯努利方程中的速度项成反比的关系相符。
即流体的速度越大,单位时间内通过的流量也越大。
其次,我们发现在水流速度较快的地方,压力较小;而在水流速度较慢的地方,压力较大。
这与伯努利方程中的压力项成反比的关系相符。
即流体的速度越大,压力越小;流体的速度越小,压力越大。
最后,我们测量了水流的速度,并发现在速度较大的地方,压力较小。
这与伯努利方程中的速度项和压力项之间的关系相符。
即在流体速度增大的同时,压力会减小。
结论:通过本次实验,我们验证了伯努利方程在流体力学中的准确性和适用性。
实验结果表明,伯努利方程描述了流体在不同位置的速度、压力和高度之间的关系。
在实际应用中,我们可以利用伯努利方程来解释和预测流体的运动行为,以及设计和优化相关工程。
实验中可能存在的误差和改进方法:1. 测量仪器的精确度可能会对实验结果产生一定的误差。
可以使用更精确的仪器进行测量,以提高实验结果的准确性;2. 实验过程中,水流的湍流现象可能会对数据收集和分析产生一定的影响。
伯努利方程仪实验报告实验人 XXX合作者 XXX合作者 XXXXX年X月XX日一、实验目的1.观察流体流经能量方程试验管的能量转化情况,对实验中出现的现象进行分析,加深对能量方程的理解;2.掌握一种测量流体流速的原理;3.验证静压原理。

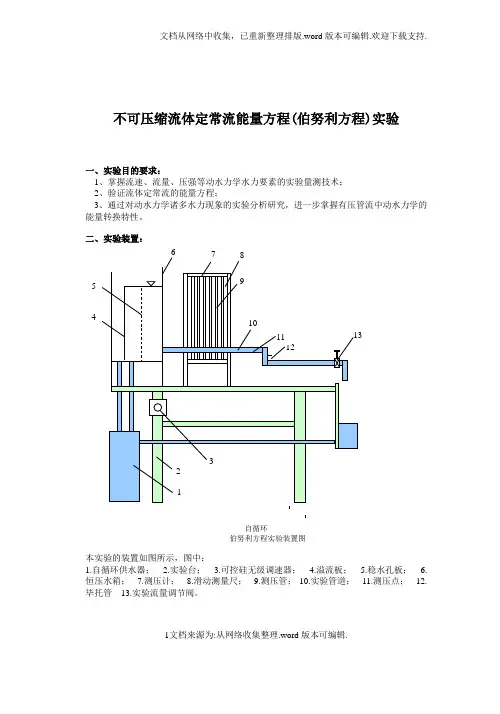

二、实验设备本实验台由压差板、实验管道、水泵、实验桌和计量水箱等组成。
图- 1伯努利方程实验台1.水箱及潜水泵2.上水管3.电源4.溢流管5.整流栅6.溢流板7.定压水箱8.实验细管9. 实验粗管10.测压管11.调节阀12.接水箱14回水管15.实验桌1三、 实验前的准备工作:1.全开溢流水阀门 2.稍开给水阀门 3.将回水管放于计量水箱的回水侧 4.接好各导压胶管 5.检验压差板是否与水平线垂直 6. 启动电泵,使水作冲出性循环,检查各处是否有漏水的现象。
四、 几种实验方法和要求:1.验证静压原理:启动电泵,关闭给水阀,此时能量方程试验管上各个测压管的液柱高度相同,因管内的水不流动没有流动损失,因此静水头的连线为一平行基准线的水平线,即在静止不可压缩均匀重力流体中,任意点单位重量的位势能和压力势能之和(总势能)保持不变,测点的高度和测点位置的前后无关,记下四组数据于表-2的最下方格中。
从表-2中可以看出,当水没有流动时,测得的的静水压头基本上都是35.5cm ,验证了同一水平面上静压相等。
2.测速:能量方程试验管上的四组测压管的任一组都相当于一个毕托管,可测得管内任一点的流体点速度,本试验已将测压管开口位置在能量方程试验管的轴心,故所测得的动压为轴心处的,即最大速度。
毕托管求点速度公式: gh V B 2=利用这一公式和求平均流速公式(F Q V /=)计算某一工况(如表中工况2平均速度栏)各测点处的轴心速度和平均流速得到表-1表- 1注:该表中数据由表-2中第一行数据计算得到从表-1中我可以看到在细管测得的速度大,在粗管测得的速度小;在细管中测得的点速度比平均速度小,这可能是比托管的管嘴没有放在玻璃管管中心,或者比托管管嘴没有正对液体流向,使得总压与静压的差值小于实际值;在粗管测得的点速度比平均速度大,可能是因为在粗管,比托管更容易放在玻璃管中心,测得的点速度比平均速度大是正常的,因为如果是层流的话,流速沿半径方向呈抛物线分布。
伯努利方程实验实验报告伯努利方程实验实验报告实验目的:1、熟悉流体流动中各种能量和压头的概念及其相互转化关系,加深对伯努利方程的理解。
2、观察各项能量(或压头)随流速的变化规律。
基本原理:不可压缩流体在管内作稳定流动时,由于管路条件的变化,会引起流动过程中三种机械能――位能、动能、静压能的相应改变及相互转换,对于理想流体,在系统内任一截面处,虽然三种能量不一定相等,但是能量之和是守恒的。
而对于实际流体,由于存在内摩擦,流体在流动中总有一部分机械能随摩擦和碰撞转化为热能而损耗了。
所以对于实际流体,任意两截面上机械能总和并不相等,两者的差值即为机械能损失。
以上几种机械能均可用测压管中的液贮高度来表示,分别称为位压头、动压头、静压头。
当测压直管中的小孔与水流方向垂直时,测压管内液柱高度即为静压头;当测压孔正对水流方向时,测压管内液柱高度则为静压头和动压头之和。
测压孔处流体的位压头由测压孔的几何高度确定。
任意两截面间位压头、静压头、动压头总和的差值,则为损失压头。
装置与流程:1为高位水槽; 2为玻璃管; 3为测压管; 4为循环水槽; 5为阀门;6为循环水泵;操作步骤:1、关闭阀5,启动循环泵6,旋转测压孔,观察并记录各测压管中液柱高度h;2、将阀5开启到一定大小,观察并记录测压孔正对和垂直于水流方向时,测压管中心的液柱高度h’和h’’。
3、继续开大阀5,测压孔正对水流方向,观察并记录测压管中液柱高度h’’;4、在阀5开到一定时,用量筒、秒表测定液体的体积流量。
实验数据记录与处理:问题讨论:1、关闭阀5时,各测压管内液位高度是否相同,为什么?答:相同。
因为流体静止时,u=0,ΣHf=0。
所以有Z+h=常数。
根据上面的流程图,设ABC的高度为Z,其液体高度分别为hA、hB、hC,则有hA+Z= hB+Z= hC+Z=常数,所以hA=hB=hC=h。
2、阀5开度一定时,转动测压头手柄,各测压管内液位高度有何变化,变化的液位表示什么?答:当测压头手柄由正对水流向垂直水流方向转动时,液位高度下降,变化液位可表示动压头。
伯努利⽅程实验实验报告伯努利⽅程实验⼀、实验⽬的:1.通过实验,加深对伯努利⽅程式及能量之间转换的了解。
2.观察⽔流沿程的能量变化,并了解其⼏何意义。
3.了解压头损失⼤⼩的影响因素。
⼆、实验原理:在流体流动过程中,⽤带⼩孔的测压管测量管路中流体流动过程中各点的能量变化。
当测压管的⼩孔正对着流体的流动⽅向时,此时测得的是管路中各点的动压头和静压头的总和,即以单位质量流体为衡算基来研究流体流动的能量守恒与转化规律。
对于不可压缩流体,在导管内作稳态流动时,则对确定的系统即可列出机械能衡算⽅程:∑+++=+++f e h pgZ p u Z ρωρ222212112u 2g当测压管的⼩孔垂直于流体的流动⽅向时,此时测得的是管路中各点的静压头的值,即。
将在同⼀流量下测得的hA 、hB 值描在坐标上,可以直观看出流速与管径的关系。
⽐较不同流量下的hA 值,可以直观看出沿程的能量损失,以及总能量损失与流量、流速的关系。
通过hB 的关系曲线,可以得出在突然扩⼤、突然缩⼩处动能与静压能的转换。
三.实验装置四.实验步骤1.将低位槽灌有⼀定数量的蒸馏⽔,关闭离⼼泵出⼝上⽔阀及实验测试导管出⼝流量调节阀和排⽓阀、排⽔阀,打开回⽔阀和循环⽔阀⽽后启动离⼼泵。
2.逐步开⼤离⼼泵出⼝上⽔阀当⾼位槽溢流管有液体溢流后,利⽤流量调节阀出⽔的流量。
3.流体稳定后读取并记录各点数据。
4.关⼩流量调节阀重复步骤。
5.分析讨论流体流过不同位置处的能量转换关系并得出结果。
6.关闭离⼼泵,实验结束。
五.实验注意事项:1.测记压头读数时,必须保持⽔位恒定。
2.注意测压管内⽆⽓泡时,⽅可开始读数。
3.测压管液⾯有波动时,读数取平均值为宜。
4.阀门开关要缓慢,否则影响实验结果。
六.数据处理d A=14mm , d B=28mm, d C=d D=14mm,Z D=125mm七.误差分析(1)不同流量时的动能⽐较。
同⼀管径下,流量⼤时,动能较⼤。
(2)同⼀流量时不同管径上动能⽐较。
伯努利方程实验
一、实验目的:
1.通过实验,加深对伯努利方程式及能量之间转换的了解。
2.观察水流沿程的能量变化,并了解其几何意义。
3.了解压头损失大小的影响因素。
二、实验原理:
在流体流动过程中,用带小孔的测压管测量管路中流体流动过程中各点的能量变化。
当测压管的小孔正对着流体的流动方向时,此时测得的是管路中各点的
动压头和静压头的总和,即
以单位质量流体为衡算基来研究流体流动的能量守恒与转化规律。
对于不可压缩流体,在导管内作稳态流动时,则对确定的系统即可列出机械能衡算方程:
∑+++=+++f e h p
gZ p u Z ρ
ωρ22
2212112u 2g
当测压管的小孔垂直于流体的流动方向时,此时测得的是管路中各点的静压
头的值,即 。
将在同一流量下测得的hA 、hB 值描在
坐标上,可以直观看出流速与管径的关系。
比较不同流量下的hA 值,可以直观看出沿程的能量损失,以及总能量损失与流量、流速的关系。
通过hB 的关系曲线,可以得出在突然扩大、突然缩小处动能与静压能的转换。
三.实验装置
四.实验步骤
1.将低位槽灌有一定数量的蒸馏水,关闭离心泵出口上水阀及实验测试导管出口流量调节阀和排气阀、排水阀,打开回水阀和循环水阀而后启动离心泵。
2.逐步开大离心泵出口上水阀当高位槽溢流管有液体溢流后,利用流量调节阀出水的流量。
3.流体稳定后读取并记录各点数据。
4.关小流量调节阀重复步骤。
5.分析讨论流体流过不同位置处的能量转换关系并得出结果。
6.关闭离心泵,实验结束。
五.实验注意事项:
1.测记压头读数时,必须保持水位恒定。
2.注意测压管内无气泡时,方可开始读数。
3.测压管液面有波动时,读数取平均值为宜。
4.阀门开关要缓慢,否则影响实验结果。
六.数据处理
d A=14mm , d B=28mm, d C=d D=14mm,Z D=125mm
七.误差分析
(1)不同流量时的动能比较。
同一管径下,流量大时,动能较大。
(2)同一流量时不同管径上动能比较。
同一流量下,管径小的动能大。
(3)总压头线沿程和变化。
总压头随管程增加而减小,且在管径小时总压头减小程度大,而在管径大时总压头减小程度小。
(4)总压头损失与流量的关系。
随流量增大,流量损失增大。
(5)突然扩大、突然缩小处得能量转换。
突然扩大处,动能部分转变为静压能;突然缩小处,静压能部分转变为。
在实验过程中,有时测压管液面有波动,则读取的是平均值且读数时存在误差,那么会对实验结果带来误差;测流体流量时用的是量筒和秒表在读数时都存在误差;仪器本身存在系统误差。
