伯努利方程实验实验报告伯努利方程实验实验报告引言:伯努利方程是流体力学中重要的基本方程之一,描述了流体在不同位置的速度、静压力和动压力之间的关系。
本实验旨在通过实验验证伯努利方程,并探究其在不同条件下的适用性。
实验目的:1. 验证伯努利方程在理想条件下的适用性;2. 探究伯努利方程在流体流动中的应用。
实验器材:1. 曲线管;2. 水泵;3. 流量计;4. 压力计。
实验步骤:1. 将曲线管固定在实验台上,并调整其位置,使其水平放置;2. 将水泵接入曲线管的一端,并将另一端与流量计连接;3. 打开水泵,调整水泵的流量,记录流量计的读数;4. 使用压力计分别测量曲线管的两端压力,并记录下来;5. 重复步骤3和步骤4,改变水泵的流量和曲线管的位置,以获取更多的数据。
实验结果:通过实验测量得到的数据,我们可以计算出曲线管中流体的速度、静压力和动压力,并利用伯努利方程验证实验结果的准确性。
讨论:1. 在实验中,我们可以观察到当流体速度增大时,静压力下降,动压力增大,这符合伯努利方程的预期结果;2. 实验中我们还可以改变曲线管的形状和水泵的流量,观察伯努利方程在不同条件下的适用性;3. 由于实验过程中存在一些实际条件的限制,如流体黏性、管壁摩擦等,可能会对实验结果产生一定的影响。
结论:通过实验验证,我们得出结论:伯努利方程在理想条件下是成立的。
在流体流动中,速度增大时,静压力下降,动压力增大。
然而,在实际情况下,由于黏性和摩擦等因素的存在,伯努利方程可能会有一定的误差。
实验的局限性:1. 实验中忽略了流体的黏性和摩擦等因素,这可能会对实验结果产生一定的影响;2. 实验中使用的是理想曲线管,而实际情况中的管道通常并非完全光滑,这也可能会对实验结果产生一定的误差。
改进方向:为了提高实验的准确性,可以考虑以下改进方向:1. 在实验中引入流体黏性和摩擦等因素,以更贴近实际情况;2. 使用实际工业中常见的管道材料和形状,以更准确地模拟实际流动情况。

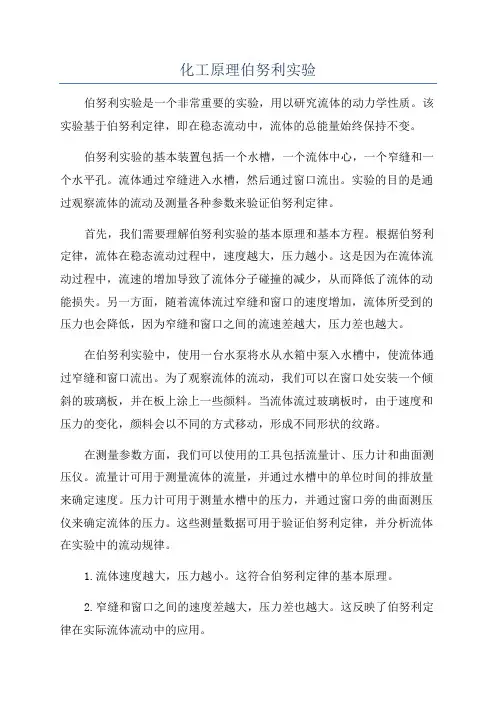

化工原理伯努利实验伯努利实验是一个非常重要的实验,用以研究流体的动力学性质。
该实验基于伯努利定律,即在稳态流动中,流体的总能量始终保持不变。
伯努利实验的基本装置包括一个水槽,一个流体中心,一个窄缝和一个水平孔。
流体通过窄缝进入水槽,然后通过窗口流出。
实验的目的是通过观察流体的流动及测量各种参数来验证伯努利定律。
首先,我们需要理解伯努利实验的基本原理和基本方程。
根据伯努利定律,流体在稳态流动过程中,速度越大,压力越小。
这是因为在流体流动过程中,流速的增加导致了流体分子碰撞的减少,从而降低了流体的动能损失。
另一方面,随着流体流过窄缝和窗口的速度增加,流体所受到的压力也会降低,因为窄缝和窗口之间的流速差越大,压力差也越大。
在伯努利实验中,使用一台水泵将水从水箱中泵入水槽中,使流体通过窄缝和窗口流出。
为了观察流体的流动,我们可以在窗口处安装一个倾斜的玻璃板,并在板上涂上一些颜料。
当流体流过玻璃板时,由于速度和压力的变化,颜料会以不同的方式移动,形成不同形状的纹路。
在测量参数方面,我们可以使用的工具包括流量计、压力计和曲面测压仪。
流量计可用于测量流体的流量,并通过水槽中的单位时间的排放量来确定速度。
压力计可用于测量水槽中的压力,并通过窗口旁的曲面测压仪来确定流体的压力。
这些测量数据可用于验证伯努利定律,并分析流体在实验中的流动规律。
1.流体速度越大,压力越小。
这符合伯努利定律的基本原理。
2.窄缝和窗口之间的速度差越大,压力差也越大。
这反映了伯努利定律在实际流体流动中的应用。
3.流量和速度之间存在直接关系。
当流速增加时,流体的流量也会增加。
这与实验中观察到的倾斜板上颜料轨迹的变化相一致。
总之,伯努利实验是一个重要的实验工具,可用于研究流体的动力学性质。
通过该实验,我们可以验证伯努利定律,并了解流体在不同速度和压力下的行为。
该实验对于理解流体力学和工程应用都具有重要意义。
伯努利方程实验报告一、实验目的1.了解伯努利方程的基本原理;2.掌握伯努利方程的实验方法和实验技巧;3.学会通过实验验证伯努利方程。
二、实验原理P + 1/2ρv² + ρgh = 常数其中,P表示流体的压强,ρ表示流体的密度,v表示流体的速度,g表示重力加速度,h表示流体的高度。
根据伯努利方程,当流体在静止状态时,速度较大,压力较小;当流体通过狭窄的管道流动时,速度较小,压力较大。
通过这些规律,我们可以用实验验证伯努利方程。
三、实验步骤1.准备实验器材:一台水泵、一根直径较大的圆柱形管道和一根直径较小的管道、一个流体压力计、一根导管。
2.将大直径的管道与小直径的管道垂直连接,使其构成一个导管系统。
3.打开水泵,通过水泵将流体注入导管系统。
4.使用流体压力计测量不同位置的流体压力,并记录在实验记录表中。
5.同时,使用流体压力计测量不同位置的流体速度,并记录在实验记录表中。
6.根据伯努利方程计算不同位置的常数,并记录在实验记录表中。
7.分析实验数据,验证伯努利方程。
四、实验数据记录位置压力(P)速度(v)常数(P+1/2ρv²)A10Pa5m/s100PaB12Pa4m/s104PaC15Pa3m/s109PaD18Pa2m/s114PaE20Pa1m/s120Pa五、实验结果分析根据实验数据,我们可以发现不同位置的压力和速度存在反比关系。
当速度增加时,压力减小;当速度减小时,压力增加。
这符合伯努利方程的预测。
六、实验结论通过本次实验我们验证了伯努利方程的基本原理。
在导管系统中,速度较大的地方,压力较小;而速度较小的地方,压力较大。
伯努利方程在描述流体运动时具有很高的准确性。
七、实验心得通过这次实验,我对伯努利方程有了更深刻的理解。
实验过程中我们利用了流体压力计等仪器进行了测量,结果也和理论预期相符合。
实验中还要注意流体的稳定性,以及仪器的准确性。
此外,在记录实验数据时,要注意数据的准确性和仪器的精度。
实验一 伯努利实验一、实验目的1、熟悉流体流动中各种能量和压头的概念及相互转化关系,加深对柏努利方程式的理解。
2、观察各项能量(或压头)随流速的变化规律。
二、实验原理1、不可压缩流体在管作稳定流动时,由于管路条件(如位置高低、管径大小等)的变化,会引起流动过程中三种机械能——位能、动能、静压能的相应改变及相互转换。
对理想流体,在系统任一截面处,虽然三种能量不一定相等,但能量之和是守恒的(机械能守恒定律)。
2、对于实际流体,由于存在磨擦,流体在流动中总有一部分机械能随磨擦和碰撞转化为热能而损失。
故而对于实际流体,任意两截面上机械能总和并不相等,两者的差值即为机械损失。
3、以上几种机械能均可用U 型压差计中的液位差来表示,分别称为位压头、动压头、静压头。
当测压直管中的小孔(即测压孔)与水流方向垂直时,测压管液柱高度(位压头)则为静压头与动压头之和。
任意两截面间位压头、静压头、动压头总和的差值,则为损失压头。
4、柏努利方程式∑+++=+++f h pu gz We p u gz ρρ2222121122式中:1Z 、2Z ——各截面间距基准面的距离 (m ) 1u 、2u ——各截面中心点处的平均速度(可通过流量与其截面积求得) (m/s)1P 、2p ——各截面中心点处的静压力(可由U 型压差计的液位差可知) (Pa )对于没有能量损失且无外加功的理想流体,上式可简化为ρρ2222121122p u gz p u gz ++=++ 测出通过管路的流量,即可计算出截面平均流速ν及动压g 22ν,从而可得到各截面测管水头和总水头。
三、实验流程图泵额定流量为10L/min,扬程为8m,输入功率为80W. 实验管:径15mm 。
四、实验操作步骤与注意事项1、熟悉实验设备,分清各测压管与各测压点,毕托管测点的对应关系。
2、打开开关供水,使水箱充水,待水箱溢流后,检查泄水阀关闭时所有测压管水面是否齐平,若不平则进行排气调平(开关几次)。
化工原理伯努利实验化工原理伯努利实验是一个非常经典的实验,它主要涉及伯努利方程的应用和实践。
伯努利方程是流体动力学中的一个基本方程,它描述了流体在管道中流动时的速度、压力和能量之间的关系。
通过这个实验,我们可以深入了解流体流动的基本规律和伯努利方程的应用。
一、实验原理伯努利方程是建立在牛顿第二定律和能量守恒定律基础上的一个基本方程。
它认为,在不可压缩流体的流动过程中,流体的速度、压力和高度之间存在一定的关系。
具体来说,伯努利方程可以表示为:Z1+p1/ρg+v1²/2g=Z2+p2/ρg+v2²/2g其中,Z表示流体的位置高度(单位为米),p表示流体的压力(单位为牛顿),ρ表示流体的密度(单位为千克/立方米),g表示重力加速度(单位为米/秒²)。
v表示流体的速度(单位为米/秒)。
二、实验设备实验所需的设备包括:一根管道、一个水泵、一个流量计、一个压力计、一个水位计和一个秒表。
三、实验步骤1.首先,将管道放置在一个水位计上,并将管道的一端连接到水泵上。
将流量计和压力计连接到管道上。
2.开启水泵,让水流通过管道流动。
使用秒表测量水流的时间。
3.在管道的不同位置(如A、B、C三处)分别测量水的速度、压力和水位高度。
使用流量计可以计算出不同位置的流量。
4.根据测量结果,将数据记录在表格中,包括位置高度、速度、压力、流量和时间等参数。
5.根据伯努利方程,计算出不同位置处的伯努利数(伯努利数=速度的平方/重力加速度乘以位置高度)。
将结果记录在表格中。
6.分析实验数据,了解伯努利方程在不同流动条件下的适用性。
同时,观察不同位置处的水流状态和能量变化情况。
7.重复实验,改变水泵的转速和水泵到管道的距离等参数,观察这些变化对伯努利数和能量分布的影响。
8.整理实验数据,进行误差分析,并撰写实验报告。
四、实验结果与分析通过实验,我们可以得到不同位置处的水流速度、压力、流量和伯努利数等数据。

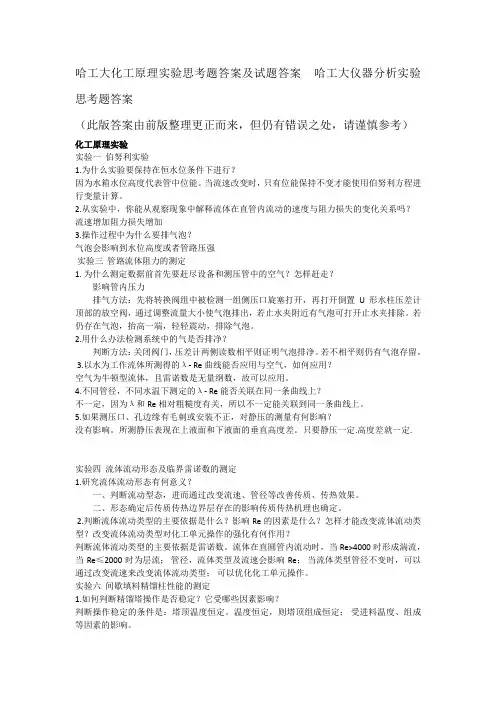

实验一、流体流动阻力的测定1、进行测试系统的排气工作时,是否应关闭系统的出口阀门?为什么?答:在进行测试系统的排气时,不应关闭系统的出口阀门,因为出口阀门是排气的通道,若关闭,将无法排气,启动离心泵后会发生气缚现象,无法输送液体。
2、如何检验系统内的空气已经被排除干净?答:可通过观察离心泵进口处的真空表和出口处压力表的读数,在开机前若真空表和压力表的读数均为零,表明系统内的空气已排干净;若开机后真空表和压力表的读数为零,则表明,系统内的空气没排干净。
3、在U形压差计上装设“平衡阀”有何作用?在什么情况下它是开着的,又在什么情况下它应该关闭的?答:用来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到平衡的作用。
平衡阀在投运时是打开的,正常运行时是关闭的。
4、U行压差计的零位应如何校正?答:先打开平衡阀,关闭二个截止阀,即可U行压差计进行零点校验。
5、为什么本实验数据须在对数坐标纸上进行标绘?答:为对数可以把乘、除因变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。
6、你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差压变送器。
转子流量计,随流量的大小,转子可以上、下浮动。
U形管压差计结构简单,使用方便、经济。
差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。
实验二、离心泵特性曲线的测定1、离心泵启动前为什么要先灌水排气?本实验装置中的离心泵在安装上有何特点?答:为了防止打不上水、即气缚现象发生。
2、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?答:防止电机过载。

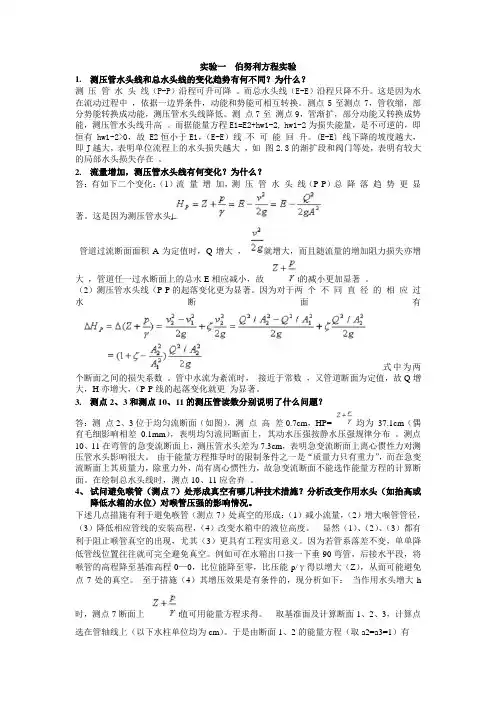

实验一伯努利方程实验1.测压管水头线和总水头线的变化趋势有何不同?为什么?测压管水头线(P-P)沿程可升可降。
而总水头线(E-E)沿程只降不升。
这是因为水在流动过程中,依据一边界条件,动能和势能可相互转换。
测点5至测点7,管收缩,部分势能转换成动能,测压管水头线降低。
测点7至测点9,管渐扩,部分动能又转换成势能,测压管水头线升高。
而据能量方程E1=E2+hw1-2, hw1-2为损失能量,是不可逆的,即恒有 hw1-2>0,故 E2恒小于E1,(E-E)线不可能回升。
(E-E) 线下降的坡度越大,即J越大,表明单位流程上的水头损失越大,如图2.3的渐扩段和阀门等处,表明有较大的局部水头损失存在。
2.流量增加,测压管水头线有何变化?为什么?答:有如下二个变化:(1)流量增加,测压管水头线(P-P)总降落趋势更显著。
这是因为测压管水头管道过流断面面积A为定值时,Q增大,就增大,而且随流量的增加阻力损失亦增大,管道任一过水断面上的总水E相应减小,故的减小更加显著。
(2)测压管水头线(P-P的起落变化更为显著。
因为对于两个不同直径的相应过水断面有式中为两个断面之间的损失系数。
管中水流为紊流时,接近于常数,又管道断面为定值,故Q增大,H亦增大,(P-P线的起落变化就更为显著。
3.测点2、3和测点10、11的测压管读数分别说明了什么问题?答:测点2、3位于均匀流断面(如图),测点高差0.7cm,HP= 均为37.1cm(偶有毛细影响相差0.1mm),表明均匀流同断面上,其动水压强按静水压强规律分布。
测点10、11在弯管的急变流断面上,测压管水头差为7.3cm,表明急变流断面上离心惯性力对测压管水头影响很大。
由于能量方程推导时的限制条件之一是“质量力只有重力”,而在急变流断面上其质量力,除重力外,尚有离心惯性力,故急变流断面不能选作能量方程的计算断面。
在绘制总水头线时,测点10、11应舍弃。
4、试问避免喉管(测点7)处形成真空有哪几种技术措施?分析改变作用水头(如抬高或降低水箱的水位)对喉管压强的影响情况。
《化工原理实验》讲稿王承敏二0一二年九月1. 能量转换(伯努利)实验—、实验目的1.演示流体在管内流动时静压能、动能、位能相互之间的转换关系,加深对伯努利方程的理解。
2.通过能量之间变化了解流体在管内流动时其流体阻力的表现形式。
3.可直接观测到当流体经过扩大、收缩管段时,各截面上静压头的变化过程,形象直观,说服力强。
二、实验内容1.测量几种情况下的压头,并作分析比较。
2.测定管中水的平均流速和点C 、D 处的点流速,并做比较。
三、实验原理在实验管路中沿管内水流方向取n 个过水断面。
运用不可压缩流体的定常流动的总流Bernoulli 方程,可以列出进口附近断面(1)至另一缓变流断面(i )的伯努利方程:i w i i ii h gv p z gv p z -+++=++122111122αγαγ其中i=2,3,4……,n ; 取121====n ααα 。
选好基准面,从断面处已设置的静压测管中读出测管水头γpz +的值;通过测量管路的流量,计算出各断面的平均流速v 和gv 22α的值,最后即可得到各断面的总水头gv pz 22αγ++的值。
四、实验装置基本情况1.实验设备流程图(如图一、图二所示):图一 能量转换实验流程示意图图二实验测试导管管路图2.实验设备主要技术参数表一设备主要技术参数1.将水箱灌入一定量的蒸馏水,关闭离心泵出口上水阀及实验测试导管出口流量调节阀、排气阀、排水阀,打开回水阀和循环水阀后启动离心泵。
2.逐步开大离心泵出口上水阀,当高位槽溢流管有液体溢流后,利用流量调节阀调节出水流量。
稳定一段时间。
3.待流体稳定后读取并记录各点数据。
4.逐步关小流量调节阀,重复以上步骤继续测定多组数据。
5.分析讨论流体流过不同位置处的能量转换关系并得出结论。
6.关闭离心泵,结束实验。
六、实验注意事项1.离心泵出口上水阀不要开得过大,以免水流冲击到高位槽外面,导致高位槽液面不稳定。
2.调节水流量时,注意观察高位槽内水面是否稳定,随时补充水量保持稳定。
目录绪论 (1)实验一雷诺实验 (3)实验二伯努利方程实验 (4)实验三流体流动阻力的测定 (6)实验四流量计校核实验 (10)实验六恒压过滤常数的测定 (15)实验七传热实验 (17)实验八精馏实验 (23)实验十干燥实验 (29)绪论一、化工原理实验的特点《化工原理》是化工、食品、生物工程、环境工程等专业的重要技术基础课,它属于工程技术学科,故化工原理实验也是解决工程问题必不可少的重要部分。
面对实际的工程问题,其涉及的物料千变万化,操作条件也随各工艺过程而改变,使用的各种设备结构、大小相差悬殊,很难从理论上找出反映各过程本质的共同规律,一般采用两种研究方法解决实际工程问题,即实验研究法和数学模型法。
对于实验研究法,在析因实验基础上应用因次分析法规划实验,再通过实验得到应用于各种情况下的半理论半经验关联式或图表。
例如找出流体流动中摩擦系数与雷诺准数和相对粗糙度关系的实验。
对于数学模型法,在简化物理模型的基础上,建立起数学模型,再通过实验找出联系数学模型与实际过程的模型参数,使数学模型能得到实际的应用。
例如精馏中通过实验测出塔板效率将理论塔板数和实际塔板数联系起来。
可以说,化工原理实验基本包含了这两种研究方法的实验,这是化工原理实验的重要特征。
虽然化工原理实验测定内容及方法是复杂的,但是所采用的实验装备却是生产中最常用的设备和仪表,这是化工原理实验的第二特点。
例如流体阻力实验中,虽然要测定摩擦系数与雷诺数及相对粗糙度的复杂关系,但使用的却是极其简单的泵、管道、压力计、流量计等设备仪表。
化工原理实验的这些特点,同学们应该在实验中认真体会,通过化工原理实验对这些处理工程问题的方法加深认识并初步得以应用。
1二、化工原理实验的要求1.巩固和深化理论知识。
化工原理课堂上讲授的主要是化工过程即单元操作的原理,包括物理模型和数学模型。
这些内容是很抽象的,还应通过化工原理实验及实习这些实践性环节,深入理解和掌握课堂讲授的内容。
伯努利方程实验实验目的:1、 熟悉流体流动中各种能量和压头的概念及其相互转化关系,加深对伯努利方程的理解。
2、 观察各项能量(或压头)随流速的变化规律。
基本原理:不可压缩流体在管内作稳定流动时,由于管路条件的变化,会引起流动过程中三种机械能――位能、动能、静压能的相应改变及相互转换,对于理想流体,在系统内任一截面处,虽然三种能量不一定相等,但是能量之和是守恒的。
而对于实际流体,由于存在内摩擦,流体在流动中总有一部分机械能随摩擦和碰撞转化为热能而损耗了。
所以对于实际流体,任意两截面上机械能总和并不相等,两者的差值即为机械能损失。
f H gu g p Z g u g p Z ∑+++=++2222222111ρρ以上几种机械能均可用测压管中的液贮高度来表示,分别称为位压头、动压头、静压头。
当测压直管中的小孔与水流方向垂直时,测压管内液柱高度即为静压头;当测压孔正对水流方向时,测压管内液柱高度则为静压头和动压头之和。
测压孔处流体的位压头由测压孔的几何高度确定。
任意两截面间位压头、静压头、动压头总和的差值,则为损失压头。
1为高位水槽; 2为玻璃管; 3为测压管; 4为循环水槽; 5为阀门;6为循环水泵;操作步骤:1、 关闭阀5,启动循环泵6,旋转测压孔,观察并记录各测压管中液柱高度h ;2、 将阀5开启到一定大小,观察并记录测压孔正对和垂直于水流方向时,测压管中心的液柱高度h ’和h ’’。
3、 继续开大阀5,测压孔正对水流方向,观察并记录测压管中液柱高度h ’’;4、 在阀5开到一定时,用量筒、秒表测定液体的体积流量。
问题讨论:1、 关闭阀5时,各测压管内液位高度是否相同,为什么?答:相同。
因为流体静止时,u =0,ΣH f =0。
所以有Z +h =常数。
根据上面的流程图,设ABC 的高度为Z ,其液体高度分别为h A 、h B 、h C ,则有 h A +Z = h B +Z = h C +Z =常数,所以h A =h B =h C =h 。
伯努利方程流体宏观运动机械能守恒原理的数学表达式。
1738年瑞士数学家D.伯努利在《水动力学──关于流体中力和运动的说明》中提出了这一方程。
它可由理想流体运动方程(即欧拉方程)在定态流动条件下沿流线积分得出;也可由热力学第一定律导出。
它是一维流动问题中的一个主要关系式,在分析不可压缩流体的定态流动时十分重要,常用于确定流动过程中速度和压力之间的相互关系。
方程的形式 对于不可压缩的理想流体,密度不随压力而变化,可得:Zg+22u P +ρ=常数式中Z 为距离基准面的高度;P 为静压力;u 为流体速度;ρ为流体密度;g 为重力加速度。
方程中的每一项均为单位质量流体所具有的机械能,其单位为N ·m/kg ,式中左侧三项,依次称为位能项、静压能项和动能项。
方程表明三种能量可以相互转换,但总和不变。
当流体在水平管道中流动时Z 不变,上式可简化为:ρPu +22=常数 此式表述了流速与压力之间的关系:流速大处压力小,流速小处压力大。
对于单位重量流体,取管道的1、2两截面为基准,则方程的形式成为:gu g P Z g u g P Z 2222222111++=++ρρ 式中每一项均为单位重量流体的能量,具有长度的因次,三项依次称为位头、静压头和动压头(速度头)。
对于可压缩理想流体,密度随压力而变化。
若这一变化是可逆等温过程,则方程可写成下式:1211222211ln 22P PP u gZ u gZ ρ++=+若为可逆绝热过程,方程可写为:1211222211ln 22P PP u gZ u gZ ρ++=+式中γ为定压比热容Cp 和定容比热容Cv 之比,即比热容比,也称为绝热指数。
对于粘性流体,流动截面上存在着速度分布,如用平均流速u 表达动能项,应对其乘以动能校正系数d ο。
此外,还需考虑因粘性引起的流动阻力,即造成单位质量流体的机械能损失h f ,若在流体流动过程中,单位质量流体又接受了流体输送机械所做的功W ,在这些条件下,若取处于均匀流段的两截面1和2为基准,则方程可扩充为:α值可由速度分布计算而得, 流体在圆管内作层流流动时α=2;作湍流流动时,α≈1.06。
太原师范学院实 验 报 告Experimentation Report of Taiyuan teachers College系部: 化学系 年级: 大四 课程:化工实验 姓名: 学号: 日期:2012/10/10项目:伯努利方程式实验一、实验目的:1.通过实验,加深对伯努利方程式及能量之间转换的了解。
2.观察水流沿程的能量变化,并了解其几何意义。
3.了解压头损失大小的影响因素。
二、实验原理:在流体流动过程中,用带小孔的测压管测量管路中流体流动过程中各点的能量变化。
当测压管的小孔正对着流体的流动方向时,此时测得的是管路中各点的动压头和静压头的总和,即当测压管的小孔垂直于流体的流动方向时,此时测得的是管路中各点的静压头的值,即 。
将在同一流量下测得的hA 、hB 值描在坐标上,可以直观看出流速与管径的关系。
比较不同流量下的hA 值,可以直观看出沿程的能量损失,以及总能量损失gp gu h A ρ+=22g ph B ρ=与流量、流速的关系。
通过hB的关系曲线,可以得出在突然扩大、突然缩小处动能与静压能的转换。
三、实验装置:1.设备参数:大管内径,21.2mm,左小管内径,12.9mm,右小管内径,13.4mm2.装置:水箱,调节阀门,水泵,高位槽,水位计,活动测头四、实验步骤:(1)准备工作:①水箱中加水至80%。
②检查水泵转动是否灵活(可采用板动风叶的办法转动水泵),感觉灵活后,合上水泵电源。
如未检查,合上电源开关后水泵不动,应立即停电检查。
③检查零流速时,各水位计高度是否一致,如不一致,可能是水位计或活动测头内有气泡,应用吸耳球吸除,如吸气后仍不一致,则是标尺高矮不一致,应调整标尺固定螺钉。
实验现场不便调整时,则应记下零位误差,在数据中扣除。
④检查当阀门全开时,上水箱是否有溢流,若无溢流应适当关小回流阀门,使上水箱保证有溢流。
⑤检查摆头是否灵活。
(2)准备工作完毕后,调节阀门,变更流量使水流稳定后,读取各点的总压头及静压头。
实验一、柏努利方程实验一、实验目的:1.通过实验,加深对流动流体中各种能量或压头及其相互转化概念的理解,在此基础上熟练掌握柏努利方程;2.观察流速的变化规律,从而理解流体流动的连续性方程;3.观察各项压头变化的规律。
