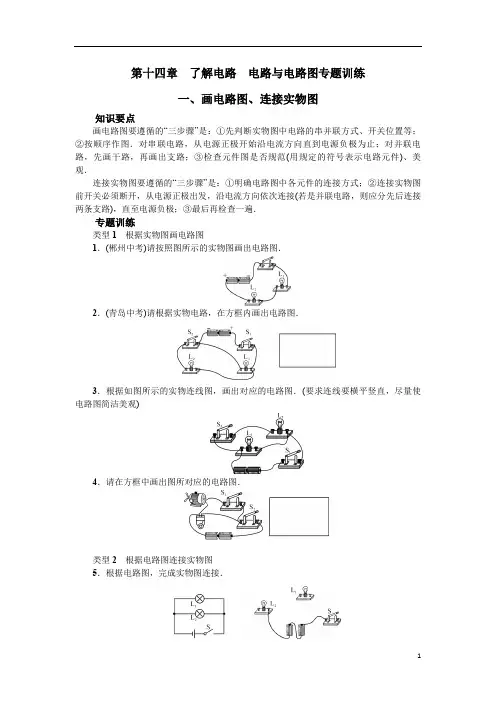

1 第十四章 了解电路 电路与电路图专题训练
一、画电路图、连接实物图
知识要点
画电路图要遵循的“三步骤”是：①先判断实物图中电路的串并联方式、开关位置等；②按顺序作图．对串联电路，从电源正极开始沿电流方向直到电源负极为止；对并联电路，先画干路，再画出支路；③检查元件图是否规范(用规定的符号表示电路元件)、美观．
连接实物图要遵循的“三步骤”是：①明确电路图中各元件的连接方式；②连接实物图前开关必须断开，从电源正极出发，沿电流方向依次连接(若是并联电路，则应分先后连接两条支路)，直至电源负极；③最后再检查一遍．
专题训练
类型1 根据实物图画电路图
1．(郴州中考)请按照图所示的实物图画出电路图．
2．(青岛中考)请根据实物电路，在方框内画出电路图．
3．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)
4．请在方框中画出图所对应的电路图．
类型2 根据电路图连接实物图
5．根据电路图，完成实物图连接．
2
6．将图中的电路元件按电路图连接成实物图．(要求导线不能交叉)
7．请你根据电路图甲，帮助小雨同学连接图乙实物电路．
类型3 综合提升
8．根据如图所示的电路图，用笔画线表示导线，将元件连接起来．
9．根据如图所示的实物图，画出电路图．
10．将图中给出的元件连成电路，并画出相应的电路图．要求：
①元件位置不动，导线不能交叉 ②三盏灯并联 ③开关S1控制电灯L1和L2 ④开关S2控制电灯L1、L2和L3
11．现在给你开关一个，灯泡一只，电铃一只，导线若干，电源一个．要求：狗未跑出导线围住的区域时，值班室灯亮电铃不响，当狗撞断导线跑出该区域，灯亮铃也响，按要求连接实物图．
3 二、串、并联电路的识别与设计
知识要点：
1．识别串并联电路的主要方法有如下三种：
(1)定义法：各元件逐个顺次连接，为串联；各元件并列连接，为并联．
(2)电流流向法：电流只有一条路径，为串联；电流有两条或两条以上路径，为并联．
1 滚动小专题(二) 连电路 画电路图
01 专题概述
遵义市初中毕业生学业(升学)统一考试中基本不单独考查连电路、画电路图，一般在实验与探究题中会考查到，考查形式主要有：1.判断电路中哪一根线连接有误并改正过来；2.在原电路上添加一根线使电路完整．
连电路、画电路图是学生学好电学最基础也是重要的基本功，是为后面电学知识的学习打基础的．学生如果不会识图，就会影响画电路图，也影响连接实物电路，更无法运用与之相应的电学规律去解决电路的设计、计算问题．
连电路，画电路图，不能看一根线连(画)一根线，看一个元件连(画)一个元件，应先读出电流的路径，再根据电流的路径连线或画图．如图所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后，分成两路，一路经过灯泡L1，另一路经过灯泡L2和开关S2，两路汇合后，回到电源负极．
画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)画的线应横平竖直，呈方形；(3)元件符号不要画在拐角处；(4)线路要连接到位，不能有断点．
连电路图应注意的问题：(1)按顺序连接线；(2)导线不能交叉．
02 专题训练
题组类型1 根据实物图画电路图
1．(郴州中考)请按照如图所示的实物图画出电路图．
2．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)
3．请在方框中画出图所对应的电路图．
题组类型2 根据电路图连接实物图
4．根据电路图，完成实物图连接．
5．将图中的电路元件按电路图连接成实物图．(要求导线不能交叉) 2
6．请你根据电路图甲，帮助小雨同学连接图乙实物电路．
题组类型3 设计电路
7．为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图中的器材连成符合楼道灯要求的电路．
第五节 测量电压
第1课时 电压和电压表
知识要点基础练
知识点1 电压
1.请完成下列单位换算:
( 1 )0.3 kV= 300 V= 3×105 mV;
( 2 )220 mV= 0.22 V= 2.2×10-4 kV。
2.快乐学习,轻松解答,请你写出:
( 1 )一节新干电池的电压为 1.5 V;
( 2 )一节铅蓄电池的电压为 2 V;
( 3 )对人体的安全电压不高于 36 V;
( 4 )我国家庭电路的电压为 220 V。
3.下列关于电压的说法错误的是 ( D )
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电流,则电路两端一定有电压
D.电路两端有电压,则电路中一定有电流
知识点2 电压表
4.( 昆明中考 )图示电压表的示数是 7 V。
5.如图所示,能正确测出小灯泡L1两端电压的电路是 ( D )
6.关于电压表的使用方法,下列说法中正确的是 ( A )
A.测量电压时,电压表必须与被测电路并联
B.测量电压时,电压表必须与被测电路串联
C.电压表接入电路时,必须使电流从“+”接线柱流出,从“-”接线柱流进
D.电压表的量程改变后,每小格表示的值仍保持不变
7.如图是两只电压表的刻度盘,已知电压表V1的示数为4.5 V,V2的示数为2.3 V,请在图中标出两只电压表指针的位置。
答案:如图所示
综合能力提升练
8.小付同学将电压为4.5 V的新电池接在如图所示的电路中,并用电压表测开关的电压。当开关断开时,电压表示数约为 4.5 V;当开关闭合时,电压表示数约为 0 V。
9.如图所示,灯L1和L2是 串 联的,先用电压表测灯L1两端的电压,再测量灯L2两端的电压时,只将电压表接A的一端改接C,这种接法 不正确 ( 选填“正确”或“不正确” ),理由是 电压表的正、负接线柱接反了 。
10.如图所示,对电源电压的认识,是通过对水轮机水压的理解来实现的。关于这种认识,下列说法正确的是 ( B )
精品-
--精品 第十四章 了解电路滚动训练
[范围：第二节～第三节 时间：40分钟 分值：100分]
一、选择题(每题5分，共45分)
1．如图G3－1所示的四个电路中，符合电路组成条件且连接正确的是( )
图G3－1
2．如图G3－2所示的甲、乙两个实物电路中，两个小灯泡的接法( )
图G3－2
A．甲是串联 B．乙是串联
C．甲、乙都是串联 D．甲、乙都是并联
3．关于电路的知识，下列说法中不正确的是( )
A．为使两灯同时亮，同时灭，两灯一定要串联
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
4．将如图G3－3所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则( )
A．甲灯泡灯丝断了 B．乙灯泡灯丝断了
C．丙灯泡灯丝断了 D．都有可能
图G3－3
5．图G3－4是玩具汽车的电路图，以下有关说法中正确的是( )
图G3－4
A．开关S2控制整个电路
B．电动机与灯泡是串联的
C．开关S1闭合，电动机与灯泡都不工作
D．电动机与灯泡是并联的 精品-
--精品 6．如图G3－5所示电路中，在开关S闭合后( )
A．L1亮，L2不亮 B．L1、L2都不亮
C．L1不亮，L2亮 D．L1、L2都亮
图G3－5
7．某同学按照电路图把图G3－6所示的实物元件连成电路，他所选择的电路图是图G3－7中的( )
图G3－6
图G3－7
8．小轿车一般都设有暗锁开关，只有闭合暗锁开关，并同时使用钥匙才能启动轿车。如图G3－8所示，关于暗锁开关和钥匙开关的电路图正确的是( )
图G3－8
9．如图G3－9所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是( ) 精品-
--精品
图G3－9
A．开关S接触不良
B．灯L1灯丝断了
