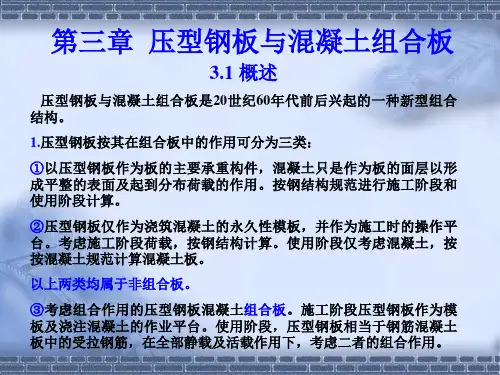

3第三章 压型钢板与混凝土组合板

压型钢板混凝土组合楼板名词解释

压型钢板混凝土组合楼板是目前建筑业使用较为广泛的新型楼板材料之一，它把普通混凝土和压型钢板有机地结合在一起，不仅具备了混凝土楼板的承载力和刚度，而且还具有了压型钢板的稳定性和防腐性。下面我们来分步骤解释一下这一名词的含义。

1. 压型钢板

压型钢板是一种将冷轧钢板弯曲成不同形状的一种型材，它具有较高的强度和坚固的刚性，能够承受大量的荷载。压型钢板通常是镀锌的，可以有效防止腐蚀和氧化，并具有抗腐蚀性和防火性能。

2. 混凝土

混凝土是一种由水泥、砂、碎石和水按照一定比例混合在一起，经过搅拌、浇注、成型、固化等一系列工艺制成的一种材料。混凝土具有重量轻、强度高、隔热保温、耐腐蚀等特点，广泛用于建筑业中。

3. 组合楼板

组合楼板是指由不同材料按照一定的方式组合而成的楼板材料，一般是由混凝土和其他材料组合而成。组合楼板具有质量轻、高强度、施工方便、具有隔热保温等优点。

4. 压型钢板混凝土组合楼板

压型钢板混凝土组合楼板就是将压型钢板和混凝土有机地结合在一起的一种组合楼板材料。它采用压型钢板作为楼板下部结构，混凝土作为楼板上部骨架，再在上面用砂浆进行粘结。它既有混凝土楼板的承载能力和刚性，又具有压型钢板的防腐性和稳定性，还能提高楼层高度，节约材料和施工时间。

总之，压型钢板混凝土组合楼板是一种性能优良的新型楼板材料，具有多种优点，受到广大建筑业工作者的喜爱和青睐。

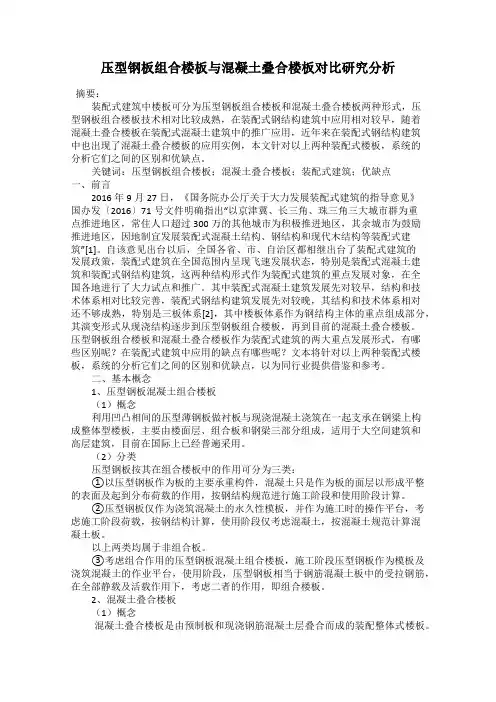

压型钢板组合楼板与混凝土叠合楼板对比研究分析

摘要：

装配式建筑中楼板可分为压型钢板组合楼板和混凝土叠合楼板两种形式，压型钢板组合楼板技术相对比较成熟，在装配式钢结构建筑中应用相对较早，随着混凝土叠合楼板在装配式混凝土建筑中的推广应用，近年来在装配式钢结构建筑中也出现了混凝土叠合楼板的应用实例，本文针对以上两种装配式楼板，系统的分析它们之间的区别和优缺点。

关键词：压型钢板组合楼板；混凝土叠合楼板；装配式建筑；优缺点

一、前言

2016年9月27日，《国务院办公厅关于大力发展装配式建筑的指导意见》国办发〔2016〕71号文件明确指出“以京津冀、长三角、珠三角三大城市群为重点推进地区，常住人口超过300万的其他城市为积极推进地区，其余城市为鼓励推进地区，因地制宜发展装配式混凝土结构、钢结构和现代木结构等装配式建筑”[1]。自该意见出台以后，全国各省、市、自治区都相继出台了装配式建筑的发展政策，装配式建筑在全国范围内呈现飞速发展状态，特别是装配式混凝土建筑和装配式钢结构建筑，这两种结构形式作为装配式建筑的重点发展对象，在全国各地进行了大力试点和推广。其中装配式混凝土建筑发展先对较早，结构和技术体系相对比较完善，装配式钢结构建筑发展先对较晚，其结构和技术体系相对还不够成熟，特别是三板体系[2]，其中楼板体系作为钢结构主体的重点组成部分，其演变形式从现浇结构逐步到压型钢板组合楼板，再到目前的混凝土叠合楼板。压型钢板组合楼板和混凝土叠合楼板作为装配式建筑的两大重点发展形式，有哪些区别呢？在装配式建筑中应用的缺点有哪些呢？文本将针对以上两种装配式楼板，系统的分析它们之间的区别和优缺点，以为同行业提供借鉴和参考。

二、基本概念

1、压型钢板混凝土组合楼板

（1）概念

利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，主要由楼面层、组合板和钢梁三部分组成，适用于大空间建筑和高层建筑，目前在国际上已经普遍采用。

压型钢板混凝土组合楼承板计算实例

计算压型钢板混凝土组合楼承板所需进行的工程计算包括弯曲强度、剪切强度和承载力的计算。

首先，我们来计算该组合楼承板的弯曲强度。根据材料力学理论，楼承板在负荷作用下会产生弯曲变形，其弯曲强度与截面的几何尺寸和材料力学性质有关。

弯曲强度的计算可以采用梁的弯曲方程：M=σy×S

其中，M是弯矩，σy是混凝土的抗弯截面应力，S是承力截面的静矩。在计算时，需要确定混凝土和压型钢板的性能参数，并根据结构要求确定截面尺寸。

接下来，我们来计算压型钢板混凝土组合楼承板的剪切强度。当楼承板受到剪力作用时，会产生剪切破坏。

剪切强度的计算可以采用梁的剪切方程：V=τ×A

其中，V是剪力，τ是承力截面的剪切应力，A是承力截面的有效面积。在计算时，需要确定混凝土和压型钢板的性能参数，并根据结构要求确定截面尺寸。

最后，我们来计算压型钢板混凝土组合楼承板的承载力。承载力是指组合楼承板能够承受的最大荷载。

承载力的计算需要考虑弯曲变形和剪切破坏两种破坏形式。根据材料力学理论和结构力学原理，可以采用截面法计算承载力。计算时需要确定承力截面的截面面积、弯矩、剪力等参数，并参考相应的承载力计算方法。 需要注意的是，在实际工程中，还需要考虑荷载组合、温度、振动等因素对压型钢板混凝土组合楼承板的影响，并进行相应的工程设计和验证。

以上就是压型钢板混凝土组合楼承板计算的一个实例。在实际工程中，为了确保结构的安全和可靠，需结合实际情况进行详细的计算和分析，并在设计中满足相关的规范和标准要求。

1

压型钢板混凝土楼承组合板计算书

工程资料：

该工程楼层平台采用压型钢板组合楼板，计算跨度ml4，剖面构造如图1所示。压型钢板的型号为YX76-305-915，钢号Q345，板厚度mmt5.1，每米宽度的截面面积mmmAS/20492（重量0.152/mkN），截面惯性矩mmmIS/1045.20044。顺肋两跨连续板，压型钢板上浇筑mm89厚C35混凝土。

图1 组合楼板剖面

2

1 施工阶段压型钢板混凝土组合板计算

1.1 荷载计算

取mb0.1作为计算单元

（1）施工荷载

施工荷载标准值mkNpk/0.10.10.1

施工荷载设计值mkNp/4.10.14.1

（2）混凝土和压型钢板自重

混凝土取平均厚度为mm127

混凝土和压型钢板自重标准值

mkNmmkNmkNmk/325.30.1)/15.0/25127.0(g23

混凝土和压型钢板自重设计值

mkNmkNg/0.4/325.32.1

（3）施工阶段总荷载

mkNmkNmkNgpqkkk/325.4/325.3/0.1

1.2 内力计算

跨中最大正弯矩为

mkNmkNlgpM05.60.4)0.44.1(07.0)(07.022max

支座处最大负弯矩为

mkNmkNlgpM8.100.4)0.44.1(125.0)(125.022max

故mkNMM8.10maxmax

支座处最大剪力

kNkNlgpV5.130.4)0.44.1(625.0)(625.0max
