通风与空调工程系统调试验收记录

最小：
实际：
电动、气动等自控阀门安装前应进行单体调试，启闭试验应合格
最小：
实际：
冷（热）水和冷却水系统的水过滤器应安装在进入机组、水泵等设备前端的管道上，安装方向应正确，安装位置应便于滤网的拆装和清洗，与管道连接应牢固严密。过滤器滤网的材质、规格应符合设计要求
最小：
实际：
闭式管路系统应在系统最高处及所有可能积聚空气的管段高点设置排气阀，在管路最低点应设有排水管及排水阀
项目部质检员：
年 月 日
监理单位
验收结论
专业监理工程师：
年 月 日
填表说明：
1、检验批容量填写：同一检验批内的套数。
2、最小/实际检查数量栏中，最小数量填写按《通风与空调工程施工质量验收规范》GB50243-2016中规定的方案Ι、II检查数量。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
系统的试压
≤1.0MPa
1.5倍且≥0.6MPa
最小：
实际：
＞1.0MPa
0.5倍
最小：
实际：
系统最低点压力升至试验压力后，应稳压 l0min压力下降不应得大于0. 02MPa，然后应将系统压力降至工作压力，外观检查无渗漏为合格。对于大型、高层建筑等垂直位差较大的冷（热）水、冷却水管道系统，当采用分区、分层试压时，在该部位的试验压力下，应稳压 l0min，压力不得下降，再将系统压力降至该部位的工作压力，在60min 内压力不得下降、外观检查无渗漏为合格
最小：
实际：
元热位移的管道吊架的吊杆应垂直安装，有热位移的管道吊架的吊杆应向热膨胀（或冷收缩）的反方向偏移安装。偏移量应按计算位移量确定
最小：

通风与空调设备安装(通风系统)检验批质量验收记录（GB50243-2002）表C.2.5-1 编号：WZCXJZ/QR080105/080305□□□防腐与绝热施工（风管系统）检验批质量验收记录防腐与绝热施工(管道系统)检验批质量验收记录风管部件与消声器制作检验批质量验收记录(GB50243-2002)表C.2.2编号：WZCXJZ/QR080103/080406/080506风管系统安装（净化空调系统）检验批质量验收记录（GB50243－2002）表C.2.3－3 编号：WZCXJZ/QR080504风管系统安装(空调系统)检验批质量验收记录（GB50243-2002）表C.2.3-2 编号：WZCXJZ/QR080404□□□风管系统安装(送、排风、排烟系统)检验批质量验收记录（GB50243-2002）表C.2.3-1 编号：WZCXJZ/QR080104/080204/080304□□□风管与配件制作（非金属、复合材料风管）检验批质量验收记录(GB50243-2002)表C.2.1-2 编号：WZCXJZ/QR080102/080202/080302/080402/080502续下表风管与配件制作（金属风管）检验批质量验收记录(GB50243-2002)表C.2.1-1编号：WZCXJZ/QR080101/080201/080301/080401/080501工程系统调试检验批质量验收记录（GB50243-2002）表C.2.9 编号：WZCXJZ/QR080109/080209/080308/080410/080511/080605/080708空调水系统安装（金属管道）检验批质量验收记录（GB50243-2002）表C.2.7-1 编号：WZCXJZ/QR080701空调水系统安装（非金属管道）检验批质量验收记录空调水系统安装(设备)检验批质量验收记录空调制冷系统安装检验批质量验收记录(GB50243－2002) 表C.2.6 编号：WZCXJZ/QR080601通风机安装检验批质量验收记录（GB50243－2002）表C.2.4 编号：WZCXJZ/QR080108/080307/080408/080508通风与空调分部工程各子分部工程与分项工程相关表注：本表有●符号者为该子分部工程所含的分项工程。

通风与空调系统试运行记录
共页
检验（通）表5.5.1第页
单位（子单位）工程名称
八字桥周边地块A区二期-越府名园(地下室)
分部（子分部）工程名称
通风与空调（防排烟系统）
分项工程
工程系统调试
系统名称
地下车库防排烟系统
施工单位
浙江中实建设集团有限公司
分包单位
杭州天宇消防安全技术工程有限公司
调试单位
杭州天宇消防安全技术工程有限公司
连续试运行时间
8小时
试运行日期
年月日
系统概况
地下停车库、地下室配电房等设备用房均设计机械通风、排烟系统
试运
行情
况
防排烟工程系统联运试运转中，设备及主要部件、系统运行平稳、正常、动作协调，无异常，无噪音，系统经过平衡调整，总风量与设计风量的允许偏差不大于10%。
存在问题处理情况
无
结
论
施工质量符合Biblioteka 计及规范要求楼层防烟楼梯间（Pa）
前室（合用前室）（Pa）
试运行与调试结论
施工单位
监理（建设）单位
意见：
项目专业工长（施工员）：
项目专业质量检查员：
年月日（公章）
意见：
项目专业监理工程师：
年月日（公章）
试运行及调试日期
联动试验内容
1、防排烟系统电控防火、防排烟风阀（口）的手动、电动操作逐个测试，保证其动作灵活、可靠，信号输出正确。
2、防排烟系统双速见机与正反转风机按功能试运转，测定风量和风压，并重点检查电动机及轴承工作是否正常。
3、排烟风机运转时，按防烟分区检测其排烟口处排风量是否符合设计要求。
余压测试
专业监理工程师（建设单位项目专业技术负责人）

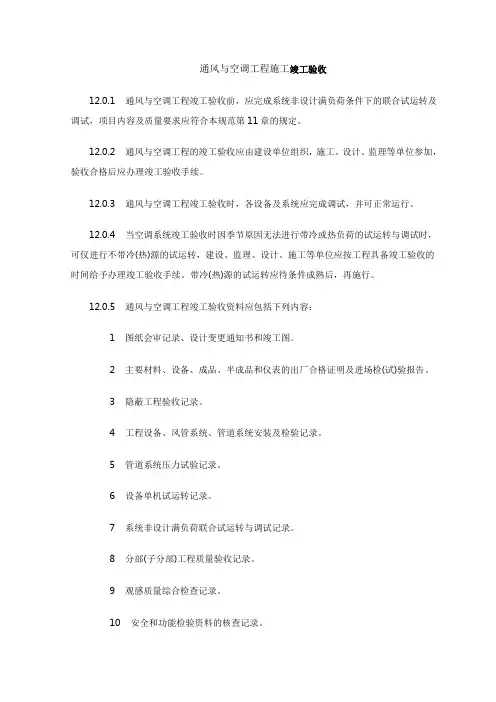

通风与空调工程施工竣工验收12.0.1通风与空调工程竣工验收前，应完成系统非设计满负荷条件下的联合试运转及调试，项目内容及质量要求应符合本规范第11章的规定。

12.0.2通风与空调工程的竣工验收应由建设单位组织，施工、设计、监理等单位参加，验收合格后应办理竣工验收手续。

12.0.3通风与空调工程竣工验收时，各设备及系统应完成调试，并可正常运行。

12.0.4当空调系统竣工验收时因季节原因无法进行带冷或热负荷的试运转与调试时，可仅进行不带冷(热)源的试运转，建设、监理、设计、施工等单位应按工程具备竣工验收的时间给予办理竣工验收手续。

带冷(热)源的试运转应待条件成熟后，再施行。

12.0.5通风与空调工程竣工验收资料应包括下列内容：1图纸会审记录、设计变更通知书和竣工图。

2主要材料、设备、成品、半成品和仪表的出厂合格证明及进场检(试)验报告。

3隐蔽工程验收记录。

4工程设备、风管系统、管道系统安装及检验记录。

5管道系统压力试验记录。

6设备单机试运转记录。

7系统非设计满负荷联合试运转与调试记录。

8分部(子分部)工程质量验收记录。

9观感质量综合检查记录。

10安全和功能检验资料的核查记录。

11净化空调的洁净度测试记录。

12新技术应用论证资料。

12.0.6通风与空调工程各系统的观感质量应符合下列规定：1风管表面应平整、无破损，接管应合理。

风管的连接以及风管与设备或调节装置的连接处不应有接管不到位、强扭连接等缺陷。

2各类阀门安装位置应正确牢固，调节应灵活，操作应方便。

3风口表面应平整，颜色应一致，安装位置应正确，风口的可调节构件动作应正常。

4制冷及水管道系统的管道、阀门及仪表安装位置应正确，系统不应有渗漏。

5风管、部件及管道的支、吊架形式、位置及间距应符合设计及本规范要求。

6除尘器、积尘室安装应牢固，接口应严密。

7制冷机、水泵、通风机、风机盘管机组等设备的安装应正确牢固；组合式空气调节机组组装顺序应正确，接缝应严密；室外表面不应有渗漏。
