1.2 LED芯片制造的工艺流程

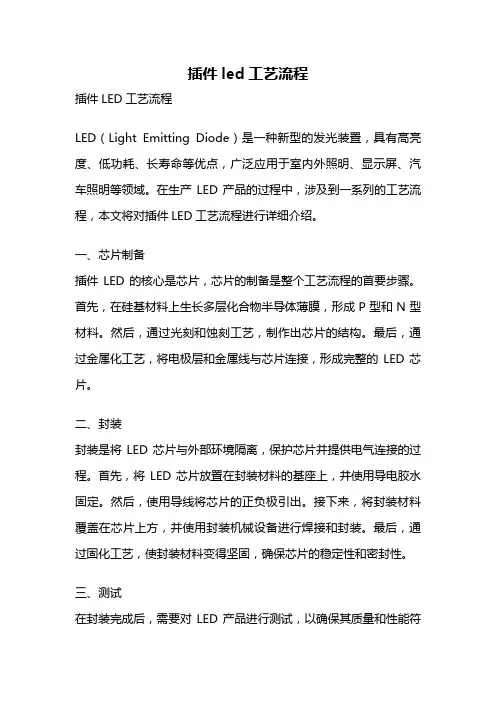

插件led工艺流程插件LED工艺流程LED（Light Emitting Diode）是一种新型的发光装置，具有高亮度、低功耗、长寿命等优点，广泛应用于室内外照明、显示屏、汽车照明等领域。

在生产LED产品的过程中，涉及到一系列的工艺流程，本文将对插件LED工艺流程进行详细介绍。

一、芯片制备插件LED的核心是芯片，芯片的制备是整个工艺流程的首要步骤。

首先，在硅基材料上生长多层化合物半导体薄膜，形成P型和N型材料。

然后，通过光刻和蚀刻工艺，制作出芯片的结构。

最后，通过金属化工艺，将电极层和金属线与芯片连接，形成完整的LED芯片。

二、封装封装是将LED芯片与外部环境隔离，保护芯片并提供电气连接的过程。

首先，将LED芯片放置在封装材料的基座上，并使用导电胶水固定。

然后，使用导线将芯片的正负极引出。

接下来，将封装材料覆盖在芯片上方，并使用封装机械设备进行焊接和封装。

最后，通过固化工艺，使封装材料变得坚固，确保芯片的稳定性和密封性。

三、测试在封装完成后，需要对LED产品进行测试，以确保其质量和性能符合要求。

测试包括电性能测试和光学性能测试。

电性能测试主要包括电压、电流和功率的测量，以及电阻和绝缘电阻的检查。

光学性能测试主要包括亮度、色温、色坐标和发光角度等参数的测量。

通过测试，可以筛选出不合格品，并对合格品进行分级和分类。

四、丝印和包装在LED产品的表面印上文字、图案和标识，以便于识别和使用。

这个过程称为丝印。

首先，准备好丝印油墨和丝印模板。

然后，将丝印油墨涂在丝印模板上，并将模板放置在LED产品的表面。

通过压力和刮刀的作用，将油墨转移到产品表面上。

最后，通过烘干工艺，使油墨干燥固化，完成丝印过程。

完成丝印后，LED产品需要进行包装。

常见的包装方式包括盒装、管装和卷装等。

通过包装，可以保护LED产品，方便储存和运输。

五、质量控制在整个工艺流程中，质量控制是非常重要的环节。

通过建立严格的质量控制体系，可以保证LED产品的质量和性能稳定。

Si衬底LED芯片制造和封装技术引言1993年世界上第一只GaN基蓝色led问世以来，LED制造技术的发展令人瞩目。

目前国际上商品化的GaN基LED均是在蓝宝石衬底或SiC衬底上制造的。

但蓝宝石由于硬度高、导电性和导热性差等原因，对后期器件加工和应用带来很多不便，SiC同样存在硬度高且成本昂贵的不足之处，而价格相对便宜的si衬底由于有着优良的导热导电性能和成熟的器件加工工艺等优势因此Si衬底GaN基LED制造技术受到业界的普遍关注。

目前日本日亚公司垄断了蓝宝石衬底上GaN基LED专利技术，美国CREE公司垄断了SiC衬底上GaN基LED专利技术。

因此，研发其他衬底上的GaN基LED生产技术成为国际上的一个热点。

1Si衬底LED芯片制造1.1技术路线在si衬底上生长GaN，制作LED蓝光芯片。

工艺流程：在si衬底上生长AlN缓冲层一生长n型GaN-生长InGaN多量子阱发光层-生长P型AlGaN层-生长p型GaN层-键合带Ag反光层并形成p型欧姆接触电极一剥离衬底并去除缓冲层一制作n型掺si层的欧姆接触电极一合金―钝化一划片一测试一包装。

1.2主要制造工艺si衬底GaN基LED芯片结构图见图1。

图1si 衬底GaN 基LED 芯片结构图从结构图中看出，si 衬底芯片为倒装薄膜结构，从下至上依次为背面Au 电极、si 基板、粘接金属、金属反射镜(P 欧姆电极)GaN 外延层、粗化表面和Au 电极。

这种结构芯片电流垂直分布，衬底热导率高，可靠性高；发光层背面为金属反射镜，表面有粗化结构，取光效率高。

1.3关键技术及创新性用Si 作GaN 发光二极管衬底，虽然使LED 的制造成本大大降低，也解决了专利垄断问题，然而与蓝宝石和SiC 相比，在Si 衬底上生长GaN 更为困难，因为这两者之间的热失配和晶格失配更大，si 与GaN 的热膨胀系数差别也将导致GaN 膜出现龟裂，晶格常数差会在GaN 外延层中造成高的位错密度；另外si 衬底LED 还可能因为si 与GaN 之问有0.5v 的异质势垒而使开启电压升高以及晶体完整性差造成P 型掺杂效率低，导致串联电阻增大，还有si 吸收可见光会降低LED 的外量子效率。

led灯的工艺流程LED灯是一种高效节能的照明设备，具有长寿命、可调光、无汞和环保等特点，因此在现代照明行业得到广泛应用。

下面我们来了解一下LED灯的工艺流程。

首先，制作LED灯的第一步是准备材料。

主要的材料包括铜箔、铝基板、有机玻璃、LED芯片、导线、大功率电子元件等。

这些材料需要经过严格筛选和检验，确保质量达标。

第二步是LED芯片的加工。

先将铜箔切割成适当的尺寸，然后通过特殊的工艺将LED芯片固定在铜箔上，从而形成LED芯片较容易与其他部件连接的结构。

第三步是制作铝基板。

铝基板的主要作用是散热，保证LED灯具在工作过程中能够保持稳定的温度。

为了提高散热效果，会在铝基板上做一些凹槽和散热孔。

第四步是LED芯片的封装。

将LED芯片封装在透明的有机玻璃中，目的是保护芯片不受外界环境的侵蚀，同时提供良好的光透过性。

第五步是焊接。

通过焊接，将LED芯片和其他电子元件进行连接，如电阻器、电容器和开关等。

焊接工艺需要非常精准和细致，以确保电路连接的稳定性和可靠性。

第六步是固定元件。

将焊接好的LED芯片和其他元件固定在铝基板上，常用的方法是使用导热胶或者导热粘合剂进行粘贴，以确保电路的紧密连接与固定。

第七步是电路调试。

在灯具组装完成后，需要对电路进行调试，确保电流和电压的正常运作。

同时，还需要调试灯具的亮度和光色，以满足客户的要求。

最后一步是组装外壳。

将灯具的外壳组装起来，通常使用金属或塑料材料制作，以保护电路安全和美观。

通过以上步骤，一盏LED灯就制作完成了。

LED灯具的工艺流程需要各个环节的协调配合，保证每个步骤的准确、精细和稳定。

这样才能生产出高质量的LED灯，满足市场需求。

随着科技的不断进步，LED灯的工艺流程也在不断创新和改善，以提高生产效率和降低成本。

led灯条生产工艺流程
LED灯条的生产工艺流程通常包括以下环节：
1. LED芯片生产：在LED芯片生产流程中，第一步是将蓝宝石锭割成薄片，然后通过各种物理和化学处理步骤来制造出小的LED晶体芯片。

2. LED封装：将LED晶体芯片集成到透明或带有色彩滤光片的封装材料中。

LED灯的亮度、颜色等特性主要由封装材料的选择和封装方式来决定。

3. PCB制造：在PCB制造过程中，首先制造底层金属板，然后将电路图层铜层和其他层堆叠到金属板上，并采用化学处理和电镀等工艺来形成电路图案。

4. 装载：将LED芯片组装到PCB上，使用连接线将LED芯片连接到PCB上的电路图案上。

5. 封装：将装载好的PCB放置在透明的或部分透明/有色灯具壳体中，并通过粘合、熔接或机械固定等方式将PCB固定在壳体中，形成灯条的最终形态。

6. 最后的测试和质检：完成整个生产过程后，LED灯条需要进行最终的测试和质检，以保证产品质量达标，并通过相应的认证体系来获得产品认证。

以上是LED灯条生产的一般流程，实际的生产过程可能有不同的细节和流程。

生产厂家可能会根据他们的特定设计和生产过程需要进行相应的调整。

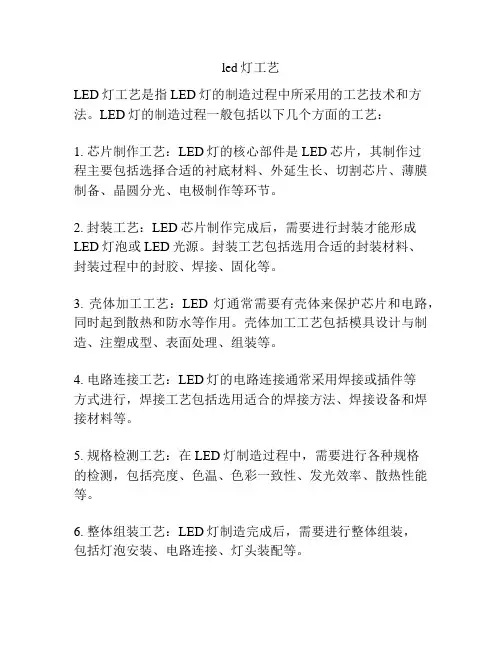

led灯工艺
LED灯工艺是指LED灯的制造过程中所采用的工艺技术和方法。

LED灯的制造过程一般包括以下几个方面的工艺：
1. 芯片制作工艺：LED灯的核心部件是LED芯片，其制作过
程主要包括选择合适的衬底材料、外延生长、切割芯片、薄膜制备、晶圆分光、电极制作等环节。

2. 封装工艺：LED芯片制作完成后，需要进行封装才能形成LED灯泡或LED光源。

封装工艺包括选用合适的封装材料、
封装过程中的封胶、焊接、固化等。

3. 壳体加工工艺：LED灯通常需要有壳体来保护芯片和电路，同时起到散热和防水等作用。

壳体加工工艺包括模具设计与制造、注塑成型、表面处理、组装等。

4. 电路连接工艺：LED灯的电路连接通常采用焊接或插件等
方式进行，焊接工艺包括选用适合的焊接方法、焊接设备和焊接材料等。

5. 规格检测工艺：在LED灯制造过程中，需要进行各种规格
的检测，包括亮度、色温、色彩一致性、发光效率、散热性能等。

6. 整体组装工艺：LED灯制造完成后，需要进行整体组装，
包括灯泡安装、电路连接、灯头装配等。

LED灯工艺的不断提高和创新，可以有效提升LED灯的品质和性能，降低制造成本，推动LED照明产业的发展。

mini led生产工艺生产流程
Mini LED的生产工艺生产流程如下：
1. 基板制备：使用特殊的材料制备出适合Mini LED生产的基板。

通常使用玻璃基板或柔性基板。

2. 制备LED芯片：将LED芯片生长在基板上，通过化学气相沉积（CVD）或分子束外延（MBE）等技术，将半导体材料逐层生长在基板上，并使用掩膜技术对芯片进行尺寸和排列的控制。

3. 制备发光层：在LED芯片上涂覆发光层材料，通常使用磷酸盐粉末材料，通过加热和溶剂处理等工艺，使发光层均匀地分布在LED芯片上。

4. 分离：将制备好的Mini LED芯片从基板上分离出来。

如果使用玻璃基板，可以通过激光分离或机械分离的方法；如果使用柔性基板，可以通过化学溶解或剥离的方法分离。

5. 封装：将Mini LED芯片安装在封装材料上，通常使用透明的胶水或树脂材料进行封装。

同时，还需要在封装材料上安装电极和连接器等电子元件，以便将Mini LED与电路板连接。

6. 灯珠组装：将封装好的Mini LED芯片组装到灯珠上，通常使用贴片技术进行精确的位置控制和固定。

7. 测试和筛选：对制备好的Mini LED进行测试和筛选，检查
其亮度、色度、均匀性等性能指标是否符合要求，并排除有缺陷的产品。

8. 封装成成品：将经过测试和筛选的Mini LED组装到LED作为照明、显示或其他应用的成品产品中。

需要注意的是，上述生产流程只是一般的概述，实际的Mini LED生产工艺可能会有一定的差异，具体的步骤和工艺参数还需要根据具体厂家和产品要求进行调整和优化。

led灯生产工艺流程LED灯是一种高效、节能、环保的照明产品，其生产工艺流程涉及多个环节，以下将详细介绍。

首先，整个生产流程以设计和原型制作为开始。

设计师根据市场需求和客户要求，绘制出LED灯的外观设计图纸，并进行产品功能设计。

然后，利用CAD软件进行三维模型的绘制，以确定LED灯的外形和尺寸。

接下来，进入模具加工环节。

根据设计图纸，制作LED灯外壳的模具。

通过机械加工中的铣削、切割、车削等工艺，将金属材料或塑料材料加工成需要的外壳形状。

然后，进行LED芯片的制造。

尽管芯片生产是一个繁琐的过程，但它是LED灯制造的核心环节。

首先，将芯片材料放入高温炉中，熔化并进行晶体生长。

然后，通过多次晶化和切割，将晶片切割成薄片，并通过刻蚀、清洗、测试等流程，最终制造出合格的LED芯片。

接下来，进入LED封装环节。

将LED芯片放置在导电材料的基板上，并用金线或焊料与芯片焊接连接。

然后，使用透明树脂或塑料套管将LED芯片进行封装，以保护芯片并提高光效。

然后，进行PCB板的制造。

制作电路板的基本材料是玻璃纤维，通过涂布和曝光等工艺进行层与层的堆砌，形成多层线路板。

然后，通过钻孔、镀铜、蚀刻、插件、焊接等工艺，将电路板的各个器件进行安装和连接。

接下来，对整个LED灯进行组装。

将封装好的LED芯片与电路板进行焊接，将灯珠和电源连接起来。

然后，将其他零部件如散热器、透镜、灯罩等安装在一起，形成完整的LED灯。

最后，进行照明效果检测和质量检验。

将已组装好的LED灯进行电流、电压、亮度等性能参数的测试。

同时，进行照明效果、颜色温度、色彩均匀度等方面的测试，确保每一盏LED 灯的质量符合标准要求。

综上所述，LED灯的生产工艺流程包括设计和原型制作、模具加工、LED芯片制造、封装、PCB板制造、组装和照明效果检测等多个环节。

保证每个环节的精细工艺和质量控制，可以生产出高质量、高效能的LED灯产品。

LED灯丝灯工艺流程引言LED灯丝灯是一种新型的照明产品，它采用LED作为光源，具有节能、环保、寿命长等优点。

LED灯丝灯的制造过程涉及多个环节，包括LED芯片制备、封装、焊接、组装等步骤。

本文将详细介绍LED灯丝灯的工艺流程，以便读者了解LED灯丝灯的制造过程。

1. LED芯片制备LED芯片是LED灯丝灯的核心部件，它负责发光。

LED芯片制备过程包括以下几个步骤：•芯片基片选择：选择适合的基片材料，如蓝宝石、氮化镓等。

•基片制备：将基片切割成适当尺寸的小方块，通常为几毫米大小。

•晶圆生长：将基片放入高温炉中，通过化学气相沉积（CVD）等技术，在基片表面上生长具有发光特性的薄膜。

•芯片切割：将晶圆切割成多个小尺寸的芯片。

2. 封装封装是将LED芯片放置在适当的封装材料中，以保护芯片并发挥其最佳发光效果。

封装的主要步骤如下：•排胶：在封装材料的底部加上一定厚度的胶水，以固定芯片的位置。

•放片：将切割好的LED芯片放置在胶水上。

•封装：将封装材料覆盖在芯片上，包裹住芯片并固定在胶水上。

•固化：通过高温或紫外线等方式，使封装材料快速固化。

3. 焊接焊接是将LED灯丝灯与电路连接，以实现电流传输和发光。

焊接的关键步骤如下：•焊接前准备：准备焊接工具和材料，如锡丝、焊台等。

•电路连接：将LED灯丝灯的引脚与电路板上的焊盘对应连接，并用锡丝进行焊接。

•检测：焊接完成后，使用测试仪器对焊接点进行检测，确保焊接质量良好。

4. 组装组装是将LED灯丝灯的各个部件组装在一起，形成完整的灯具。

组装过程包括以下几个步骤：•安装灯头：将灯头与LED灯丝灯的封装部分连接，组成整体。

•安装灯罩：将适当的灯罩安装在灯头上，修饰灯具外观并增强光线的折射效果。

•进行电气测试：使用测试仪器对LED灯丝灯的电气性能进行测试，如电压、电流、功率等。

•检验和包装：对LED灯丝灯进行外观检验，并进行包装，以便销售和运输。

结论LED灯丝灯的制造流程包括LED芯片制备、封装、焊接和组装等多个环节。

led照明灯生产流程英文回答：LED lighting production process:1. Chip production: The first step in LED lighting production is the production of LED chips. This involves the creation of a semiconductor material, typically made of gallium nitride (GaN), on a substrate. The semiconductor material is then processed to create the desired electrical and optical properties.2. Wafer testing: After the chips are produced, they undergo testing to ensure their quality and functionality. This involves electrical and optical testing to check for defects and to measure their performance.3. Die bonding: Once the chips pass the testing stage, they are mounted onto a substrate using a die bonding process. This involves placing the chips onto the substrateand using a bonding material, such as epoxy, to secure them in place.4. Wire bonding: After the chips are bonded to the substrate, wire bonding is done to connect the chips to the electrical circuitry. This involves using a fine wire, typically made of gold or aluminum, to make electrical connections between the chip and the circuitry.5. Encapsulation: Once the wire bonding is completed, the chips and the wire connections are encapsulated to protect them from external factors such as moisture and mechanical stress. This is done by applying a protective material, such as epoxy or silicone, over the chips and wire bonds.6. Testing and sorting: After encapsulation, the LED modules undergo further testing to ensure their quality and performance. This involves electrical and optical testing to check for any defects and to measure their performance parameters, such as luminous flux and color temperature. The modules are then sorted based on their performancecharacteristics.7. Assembly: Once the modules are tested and sorted, they are assembled into LED lighting products. This involves mounting the modules onto a heat sink, connecting them to the electrical circuitry, and attaching any necessary components, such as lenses or diffusers.8. Quality control: Before the LED lighting products are packaged and shipped, they undergo a final quality control check. This involves inspecting the products for any defects or inconsistencies and ensuring that they meet the required quality standards.中文回答：LED照明灯生产流程：1.芯片生产，LED照明灯生产的第一步是生产LED芯片。

LED封装技术目录摘要 ..............................................................................................................................................- 3 - 引言 (3)一.LED封装的研究现状...............................................................................................................- 3 -1.芯片结构............................................................................................................................- 1 -2.荧光粉................................................................................................................................- 1 -3.散热基板............................................................................................................................- 1 -4.热界面材料........................................................................................................................- 2 -二.封装结构..................................................................................................................................- 3 -1.封装方式............................................................................................................................- 3 -1.1 引脚式封装(Lamp) ........................................................................................................- 3 -1.2 CoB(ChiponBoard)封装...................................................................................................- 3 -1.3 远程荧光封装技术(RP) .................................................................................................- 3 -2.发展趋势............................................................................................................................- 4 - 三．大功率LED封装...................................................................................................................- 4 -四、LED的封装步骤及技术要领................................................................................................- 7 -1、生产工艺.........................................................................................................................- 7 -2．ＬＥＤ封装工艺流程...................................................................................................- 7 -3 产品封装结构类型...........................................................................................................- 9 -3.1引脚式封装....................................................................................................................- 9 -3.2表面贴装封装............................................................................................................. - 11 -3.3 功率型封装................................................................................................................. - 12 -3.4 食人鱼LED的封装................................................................................................... - 12 - 总结 ........................................................................................................................................... - 13 - 参考文献.................................................................................................................................... - 14 -摘要本文主要阐述了大功率LED封装结构和散热封装材料技术的发展历程，重点对几种陶瓷封装基板进行了研究，研究了陶瓷基板基板工作时温度、光效和电流的关系，并与铝基覆铜板作为封装基板时进行了比较。

led显示屏生产工艺流程LED显示屏生产工艺流程主要包括前期准备、芯片制造、封装装配和测试等环节。

下面是一个大致的工艺流程。

1. 前期准备：选择合适的LED芯片厂商，与之合作制定产品需求和规格。

确定LED显示屏的尺寸、分辨率等参数，并设计相应的电路连接。

制定生产计划，确定生产的数量和周期。

2. 芯片制造：制造LED芯片是整个工艺流程的核心。

通过化学气相沉积技术将外延片上的材料逐层生长，形成P型和N型结构。

然后通过光刻、腐蚀、扩散等工艺，制作出LED芯片的结构。

3. 封装装配：将制造好的LED芯片封装到LED灯珠中。

首先，将LED芯片粘贴到导热底座上，并进行金线连接。

然后，在封装底座上加入透明树脂，固化形成LED灯珠。

4. 灯珠组装：将封装好的LED灯珠按照设计要求组装成LED显示屏的像素颗粒。

通过精确的组装工艺，将LED灯珠按照像素布局连接并固定在显示屏的基板上。

5. 微电子封装：将已组装好的LED显示屏的基板进行微电子封装，即在基板上覆盖一层绝缘保护层，并加上承载显示屏电路连接的基板。

6. 程序调试：在完成封装之后，对LED显示屏进行程序调试。

设置显示屏的亮度、显示效果等参数。

7. 焊接组装：将调试好的LED显示屏与控制电路连接，进行焊接组装。

通过电线连接显示屏与控制电路，确保正常的数据传输。

8. 测试和质检：对已组装好的LED显示屏进行测试和质检。

测试显示屏的正常工作、亮度、分辨率等指标是否符合要求。

质检检查显示屏的外观、电气性能等是否合格。

9. 包装和出货：将符合质检要求的LED显示屏进行包装。

根据订单要求，进行包装和标识，然后进行发货。

以上是LED显示屏生产工艺的一个大致流程。

不同厂商和不同产品可能在细节上有所差异，但整体流程大致类似。

这个工艺流程需要一系列专业的设备和工艺技术来完成，确保显示屏的质量和性能符合要求。

LED芯片制造流程外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。

目前LED外延片生长技术主要采用有机金属化学气相沉积方法。

/4MOCVD介绍：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。

2、晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。

3、接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。

`4、最后对LED芯片进行检查（VC）和贴标签。

芯片区域要在蓝膜的中心，蓝膜上最多有5000粒芯片，但必须保证每张蓝膜上芯片的数量不得少于1000粒，芯片类型、批号、数量和光电测量统计数据记录在标签上，附在蜡光纸的背面。

LED封装工艺流程五大步骤导言LED（Light Emitting Diode）是一种发光二极管，具有低能耗、长寿命和快速开关等优点，在各种照明和显示应用中得到广泛应用。

然而，要将LED芯片制成完整的LED产品，需要通过封装工艺来保护和增强其性能。

本文将介绍LED封装工艺的五个主要步骤。

步骤一：芯片分选在LED制造过程中，第一步是将制造好的芯片进行分选。

芯片是制造LED的核心组件，其质量和性能直接影响到最终产品的品质。

在芯片分选过程中，对芯片进行外观和电性能测试，以筛选出符合要求的高质量芯片。

只有通过严格的筛选，才能保证后续工艺步骤的顺利进行。

步骤二：球形封装经过芯片分选后，下一步是进行球形封装。

球形封装是LED封装工艺中的一项重要步骤，通过将LED芯片放置在金属支架上，并在芯片上方加上透明的球形塑料罩，形成一个球形封装结构。

球形封装不仅可以保护芯片免受外界环境的影响，还可以增强光的折射和发散效果，提高LED的亮度和视角。

步骤三：焊接电极在完成球形封装后，接下来是对球形封装LED进行焊接电极的步骤。

焊接电极是将LED芯片与电路板连接的重要环节，它决定了LED产品的电气性能和可靠性。

在焊接电极的过程中，首先将金属线与芯片上的金属电极焊接，并将焊接好的电极镶嵌在透明塑料罩的底部。

通过这一步骤，LED的电信号可以传输到芯片中，进而实现LED的发光功能。

步骤四：组装封装焊接电极完成后，便进行组装封装的步骤。

组装封装是将已经焊接好电极的LED芯片与电路板进行连接，并封装到外壳内的工艺过程。

在这一步骤中，需要将电路板上的电路与焊接好的LED芯片进行精密的对位，然后采用粘合剂将其黏合在一起，形成一个整体。

组装封装可以增强LED的机械强度和耐冲击性，保护内部结构，同时还能方便LED产品的安装和散热。

步骤五：测试和包装最后一个步骤是测试和包装。

在测试阶段，对已经封装好的LED产品进行电性能测试、光强度测试、色度测试等，以确保产品符合规定的标准和要求。

1.什么是LED答:LED是英文Light Emitting Diode,即发光二极管,是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合引起光子发射而产生光.LED可以直接发出红、黄、蓝、绿、青、橙、紫、白色的光.1962年，GE、Monsanto、IBM的联合实验室开发出了发红光的磷砷化镓（GaAsP）红光半导体化合物；1968 年可见光LED步入商业化发展进程，此时LED的发光效率仅为0.1LM/W，1994年中村秀二发明第一支蓝色LED，1968年，中科院长春物理所研制开发了国内第一只LED，我国从此进入半导体产业。

2.LED的发光机理和工作原理半导体发光二极管是由P 型半导体形成的P 层和N 型半导体形成的N 层，以及中间的由双异质结构成的有源层组成，有源层是发光区，利用外电源向PN结注入电子，在正向偏压作用下，N 区的电子将向正方向扩散，进入有源层，P 区的空穴也将向负方向扩散，进入有源层，电子与空穴复合时，将产生自发辐射光，因其使用的材料不同，其二极管内中电子、电洞所占的能阶也有所不同，能阶的高低差影响结合后光子的能量而产生不同波长的光，也就是不同颜色的光，如红、橙、黄、绿、蓝或不可见光等。

3.半导体照明产品链图4.LED的基本照明术语光通量： 符号 Φ，单位 流明 Lm,说明 发光体每秒种所发出的光量之总和，即光通量光强：符号 I，单位 坎德拉 cd，说明 发光体在特定方向单位立体角内所发射的光通量照度：符号 E，单位 勒克斯 Lm/m2，说明 发光体照射在被照物体单位面积上的光通量亮度：符号 L，单位 尼脱 cd/m2，说明 发光体在特定方向单位立体角单位面积内的光通量光效：单位 每瓦流明 Lm/w，说明 电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示平均寿命：单位 小时，说明 指一批灯泡至百分之五十的数量损坏时的小时数经济寿命：单位 小时，说明 在同时考虑灯泡的损坏以及光束输出衰减的状况下,其综合光束输出减至一特定的小时数。

LED芯片知识大解密1、led芯片的制造流程是怎样的?LED芯片制造主要是为了制造有效可靠的低欧姆接触电极，并能满足可接触材料之间最小的压降与提供焊线的压垫，同时尽可能多地出光。

渡膜工艺一般用真空蒸镀方法，其主要在1.33×10?4Pa高真空下，用电阻加热或电子束轰击加热方法使材料熔化，并在低气压下变成金属蒸气沉积在LED照明材料外表。

一般所用的P型接触金属包括AuBe、AuZn等合金，N面的接触金属常采用AuGeNi合金。

镀膜后形成的合金层还需要通过光刻工艺将发光区尽可能多地露出来，使留下来的合金层能满足有效可靠的低欧姆接触电极与焊线压垫的要求。

光刻工序完毕后还要通过合金化过程，合金化通常是在H2或N2的保护下进展。

合金化的时间和温度通常是根据LED照明材料特性与合金炉形式等因素决定。

当然假设是蓝绿等芯片电极工艺还要复杂，需增加钝化膜生长、等离子刻蚀工艺等。

2、 LED芯片制造工序中，哪些工序对其光电性能有较重要的影响?一般来说，LED外延生产完成之后她的主要电性能已定型，芯片制造不对其产甞核本性改变，但在镀膜、合金化过程中不恰当的条件会造成一些电参数的不良。

比方说合金化温度偏低或偏高都会造成欧姆接触不良，欧姆接触不良是芯片制造中造成正向压降VF偏高的主要原因。

在切割后，如果对芯片边缘进展一些腐蚀工艺，对改善芯片的反向漏电会有较好的帮助。

这是因为用金刚石砂轮刀片切割后，芯片边缘会残留较多的碎屑粉末，这些如果粘在LED芯片的PN结处就会造成漏电，甚至会有击穿现象。

另外，如果芯片外表光刻胶剥离不干净，将会造成正面焊线难与虚焊等情况。

如果是反面也会造成压降偏高。

在芯片生产过程过外表粗化、划成倒梯形结构等方法可以提高光强。

3、LED芯片为什么要分成诸如8mil、9 mil、…，13∽22 mil，40 mil等不同尺寸?尺寸大小对LED光电性能有哪些影响?LED芯片大小根据功率可分为小功率芯片、中功率芯片和大功率芯片。
