TSGT70142004含有电子元件的电梯安全电路型式试验细则

  • 格式：doc
  • 大小：168.50 KB
  • 文档页数：12

TSG
特种设备安全技术规范 TSG T7014-2004

含有电子元件的电梯安全电路
型式试验细则
Rule for Type Test of Safety Circuits
Containing Electronic Components
(报批稿)

中华人民共和国国家质量监督检验检疫总局颁布
2005年 月 日
特种设备安全技术规范 TSG T7014-2004
目 录
含电子元件的电梯安全电路型式试验细则………………………………………………(1)

附件1 含有电子元件的电梯安全电路型式试验所需的技术文件和资料………………(2)
附件2 含有电子元件的电梯安全电路型式试验内容、要求与方法………………………(3)
附件3 特种设备型式试验报告……………………………………………………………(5)
附件4 含有电子元件的电梯安全电路产品配置表………………………………………(9)
特种设备安全技术规范 TSG T7014-2004

- 1 -
含电子元件的电梯安全电路型式试验细则
第一条 为了规范含有电子元件的电梯安全电路的型式试验，统一含有电子元件的
电梯安全电路型式试验的项目、内容、要求、方法与型式试验报告书格式，根据《特种
设备安全监察条例》和《电梯型式试验规则》，制定本细则。
第二条 本细则适用于任何电梯中的含有电子元件的电梯安全电路。
第三条 开展型式试验的检验检测机构（以下简称型式试验机构），以及上述含有电
子元件的电梯安全电路的设计与制造等相关单位，必须遵守本细则的规定。
第四条 在正式型式试验之前，型式试验申请单位应当向型式试验机构提供《含有
电子元件的电梯安全电路型式试验所需的技术文件和资料》（见附件1）中规定的技术文
件和资料。
第五条 型式试验申请单位应当为型式试验机构提供安装调试完毕、能够正常使用
的一块印刷电路板和一块印刷电路裸板（不含电气元件）做为型式试验样品。非印制电
路板方式的安全电路，也应该假设为等效印制电路板型式。
第六条 实施型式试验的条件、地点、程序与合格判定规则，以及型式试验机构应
当履行的职责，必须按照《电梯型式试验规则》执行。
第七条 型式试验的内容、要求与方法，必须按照本细则《含有电子元件的电梯安
全电路型式试验内容要求与方法》（见附件2）的规定执行。特殊情况应当按照《电梯型
式试验规则》的规定执行。
第八条 申请单位可以派人参加型式试验。
第九条 型式试验完成后，型式试验机构必须按照《电梯型式试验规则》的规定和
本细则规定的含有电子元件的电梯安全电路的《特种设备型式试验报告》（附件3）格式，
出具《特种设备型式试验报告》和《特种设备型式试验合格证》，《特种设备型式试验合
格证》应当附有《含有电子元件的电梯安全电路产品配置表》（附件4）。
第十条 本细则由国家质量监督检验检疫总局解释。
第十一条 本细则自2005年 月 日起实施。
特种设备安全技术规范 TSG T7014-2004
- 2 -
附件1
含有电子元件的电梯安全电路型式试验所需的技术文件和资料

序号 项目 内容要求

1 申请单位和制造单位信息
(1)申请单位名称、地址、联系人和联系方式
(2)制造单位名称、地址

2 含有电子元件的电梯安全电路设计制造参数 (1)电路板的类别、型号 (2)电路板的工作条件 (3)使用电气/电子元件清单 (4)电路板的布置说明（安全电路和电路板其它控制
电路之间的距离）
(5)混合型和标准型印制线布置图
(6)电路板功能详细描述和清洁度设计要求

3 使用资料 布线图，如可能应该提供电路板的输入、输出定义

4 特别说明资料
特殊环境使用要求的说明资料及申请方认为其它需
要说明或提供的资料

5 其它必要资料
型式试验机构与型式试验申请方协商后，要求补充
的其它必要资料
特种设备安全技术规范 TSG T7014-2004

- 3 -
附件2
含有电子元件的电梯安全电路型式试验内容要求与方法

项目及编号 试验内容与要求 试验方法

1 振动 试验 1 安全电路的传递元件应该满足： (1)振动试验期间，电路板应该处于工作状态。振动试验期间和试验之后，安全回路不应该有不安全的的动作和状态显示
(2)试验后，电气间隙和爬电距离不应小于最小允许值 (3)振动试验应该符合下列要求： 在每个坐标轴方向上，进行20次扫频循环振动试验，振动幅值为0.35mm或5g，频率为 10Hz--55Hz 使用振动试验台进行试验

2 冲击 试验 2 安全电路的传递元件应该满足： (1)冲击试验期间，电路板应该处于工作状态。冲击试验期间和试验之后，安全回路不应有不安全的的动作和状态显示 (2)试验后，电气间隙和爬电距离不应小于最小允许值
(3)冲击试验加速度和脉冲作用时间应该符合下列
要求：
①最大加速度294m/s2或30g
②脉冲作用时间11ms；且
③速度变化2.1m/s，波形为半正弦波
(4)若传递元件装有冲击减振器，冲击减振器应该看
成传递元件的一部分

使用碰撞试验机或振动试验
台装置进行试验
特种设备安全技术规范 TSG T7014-2004

- 4 -
项目及编号 试验内容与要求 试验方法

3
碰撞 试验 3

(1)碰撞试验模拟印制电路板坠落状态，发生元件破
损和不安全状态的危险
(2)碰撞试验期间，电路板应该处于工作状态。碰撞
试验期间和试验之后，安全回路不应有不安全的的
动作和状态显示
(3)碰撞试验应该符合下列要求：
①单独碰撞试验：
a)试验波形为半正弦波 b)加速度幅值为15g c)碰撞作用时间为11ms ②持续碰撞试验： a)试验波形为半正弦波 b)加速度幅值为10g c)碰撞持续时间为16ms d)碰撞次数为1000±10次 e)碰撞频率为2次/秒 使用碰撞试验机或振动试验
台进行试验

4
温度 试验 4 (1)试验期间，电路板必须处于工作状态，必须是正常的额定电压 (2)安全装置在试验中和试验后必须动作正常，如果印制电路板除了安全电路外，还包含其他元件，则它们也必须在试验中动作，但它们的故障可不考虑 (3)电路板工作环境温度为0℃、65℃。试验按照最低温度0℃和最高温度65℃进行，至少各持续4小时试验 (4)如印制电路板设计在更宽的温度范围内工作，则必须在该温度范围内试验 使用温度试验箱进行试验
特种设备安全技术规范 TSG T7014-2004

- 5 -
附件3

特种设备型式试验报告
报告编号：

设备种类 电梯安全部件
设备名称 含有电子元件的电梯安全电路
型号规格
申请单位
制造单位

（型式试验机构名称）
特种设备安全技术规范 TSG T7014-2004

- 6 -
（试验机构标志）
（试验机构名称）
型式试验报告
No：

第 页 共 页

产品名称 型号规格
申请单位 单位地址
制造单位 单位地址
样品编号 生产日期
试验地点 试验日期

试验环境
条 件

试 验
依 据
《电梯型式试验规程》《含有电子元件的电梯安全电路型式试验细则》

试
验
结
论

试验： 日期：
机构核准证号：

（检验机构检验专用章）
年 月 日

审核： 日期：

批准： 日期：
特种设备安全技术规范 TSG T7014-2004

- 7 -
（试验机构标志）
（试验机构名称）
型式试验报告
No：

第 页 共 页

含有电子元件的电梯安全电路主要技术性能参数及配置

号规格 样品编号
送检日期 试验日期

设计参数 型号规格 电路板的类别
电路板工作条件
特种设备安全技术规范 TSG T7014-2004

- 8 -
（试验机构标志）
（试验机构名称）
型式试验报告
No：

第 页 共 页
序号 项目
编号
试验内容 试验结果 结论

1 1 振动试验期间和试验之后，安全回路不应有不安全的的动作和状态显示

2 2 冲击试验期间和试验之后，安全回路不应有不安全的的动作和状态显示
3 3 碰撞试验期间和试验之后，安全回路不应有不安全的的动作和状态显示
4 4 在各进行4小时的最低温度0℃和最高温度65℃的试验期间和试验后安全电路不应该有不正常的表现
附：
1、特殊说明

2、试验数据、曲线、图表、产品照片
特种设备安全技术规范 TSG T7014-2004

- 9 -
附件4

含有电子元件的电梯安全电路产品配置表
型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX

产品名称 含有电子元件的电梯安全电路

型号规格 电路板的类别
电路板工作条件

合集下载

电梯监督检验和定期检验规则——曳引与强制驱动电梯TSGT7001

电梯监督检验和定期检验规则——曳引与强制驱动电梯TSGT7001

附件1《电梯监督检验和定期检验规则——曳引与强制驱动电梯》(TSG T7001—2009，2013年第1次修改)第2号修改单一、正文修改1.第一条修改为：“为了加强曳引与强制驱动电梯安装、改造、修理、日常维护保养、使用和检验工作的监督管理，规范曳引与强制驱动电梯安装、改造、重大修理监督检验和定期检验行为，提高检验工作质量，促进曳引与强制驱动电梯运行安全保障工作的有效落实，根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》，制定本规则。

”2.第六条第一款修改为：“施工单位应当按照设计文件和标准的要求，对电梯机房(或者机器设备间)、井道、层站等涉及电梯施工的土建工程进行检查，对电梯制造质量(包括零部件和安全保护装置等)进行确认，并且作出记录，符合要求后方可以进行电梯施工。

”二、附件A修改1.删除2.6、2.8、2.9、2.10、3.11、7.1、7.5、8.2、8.8，后续的有关序号作相应调整。

2.将1.1(2)修改为：“电梯整机型式试验证书，其参数范围和配置表适用于受检电梯；”3.将1.1(3)修改为：“产品质量证明文件，注有制造许可证明文件编号、产品编号、主要技术参数，限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、轿厢上行超速保护装置(如果有)、轿厢意外移动保护装置、驱动主机、控制柜的型号和编号，门锁装置、层门和玻璃轿门(如果有)的型号，以及悬挂装置的名称、型号、主要参数(如直径、数量)，并且有电梯整机制造单位的公章或者检验专用章以及制造日期；”4.将1.1(4)修改为：“门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、轿厢上行超速保护装置(如果有)、轿厢意外移动保护装置、驱动主机、控制柜、层门和玻璃轿门(如果有)的型式试验证书，以及限速器和渐进式安全钳的调试证书；”5.原1.1(5)调整为 1.2(4)，并修改为：“用于安装该电梯的机房(机器设备间)、井道的布置图或者土建工程勘测图，有安装单位确认符合要求的声明和公章或者检验专用章，表明其通道、通道门、井道顶部空间、底坑空间、楼层间距、井道内防护、安全距离、井道下方人可以到达的空间等满足安全要求；”6.将 1.2的检验方法修改为：“审查相应资料。

TSGT70022021曳引和强制驱动式电梯型式试验细则

TSGT70022021曳引和强制驱动式电梯型式试验细则

TSGT70022021曳引和强制驱动式电梯型式试验细则曳引和强制驱动式电梯型式试验细则Rule for Type-examination of Traction orPositive drive Lifts中华人民共和国国家质量监督检验检疫总局颁布2004年月日目录曳引和强制驱动式电梯型式试验细则 (1)附件1 曳引和强制驱动式电梯型式试验所需技术文件和资料 (3)附件2 曳引和强制驱动式电梯型式试验方法 (5)附件3 特种设备型式试验报告（曳引和强制驱动式电梯型式试验报告格式） (46)曳引和强制驱动式电梯型式试验细则第一条为了规范曳引和强制驱动式电梯的型式试验，统一曳引和强制驱动式电梯型式试验的项目、内容、要求、方法与型式试验报告书格式，依照《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。

第二条本细则适用于曳引驱动式或强制驱动式的一般乘客电梯（含住宅电梯、客货电梯，下同）、载货电梯、观光电梯、病床电梯和汽车电梯。

无机房或防爆的乘客电梯、载货电梯、观光电梯、病床电梯和汽车电梯的型式试验细则另行制定。

第三条开展曳引驱动式或强制驱动式一般乘客电梯、载货电梯、观光电梯、病床电梯和汽车电梯型式试验的技术机构（以下简称型式试验机构），以及上述电梯的设计与制造等相关单位，必须遵守本细则的规定。

第四条本细则的技术指标和要求要紧引用了《电梯制造与安装安全规范》等国家有关标准的规定。

如上述相关标准被修订，应以最新标准为准。

本细则附件《曳引和强制驱动式电梯型式试验所需技术文件和资料》（附件1，以下简称《型式试验资料》）和《曳引和强制驱动式电梯型式试验方法》（附件2，以下简称《型式试验方法》）中项目编号的右上角标有“△”的条款，为GB7588-2003《电梯制造与安装安全规范》相对GB7588-1995变化较大的内容，适用该标准电梯的型式试验，从GB7588-2003强制实施日2005年1月1日（含）起全部强制执行这些条款，在此之前企业可自愿选择执行或部分执行。

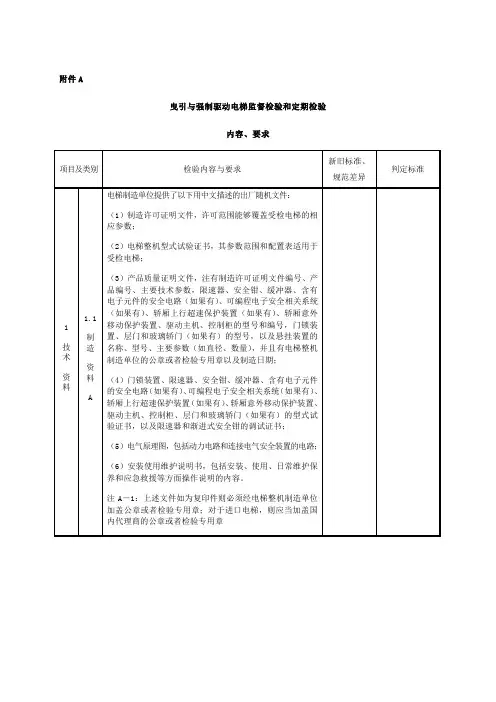

TSG T7001标准版(判定标准2017-11-06)(1)(1)
