附件N缓冲器型式试验要求N1 适用范围本附件适用于(线性、非线性)蓄能型缓冲器、耗能型缓冲器的型式试验。
N2 引用标准(1)GB 7588—2003《电梯制造与安装安全规范》；(2)GB 21240—2007《液压电梯制造与安装安全规范》；(3)GB 25194—2010《杂物电梯制造与安装安全规范》。
N3 名词术语本附件采用N2引用标准规定的术语。
N4 主要参数和配置的适用原则N4.1 主要参数变化N4.1.1 线性蓄能型缓冲器主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定速度增大；(2)最大缓冲行程改变；(3)最小允许质量或者最大允许质量改变；(4)弹簧的自由高度改变；(5)弹簧中径改变；(6)弹簧钢丝直径改变；(7)弹簧有效圈数改变。
N4.1.2 耗能型缓冲器主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定速度增大；(2)最大撞击速度增大；(3)最小允许质量或者最大允许质量改变；— 95 —(4)最大缓冲行程改变；(5)液体规格或者容量改变。
N4.1.3 非线性蓄能型缓冲器主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定速度增大；(2)最大撞击速度增大；(3)最小允许质量或者最大允许质量改变；(4)自由高度和外径改变；(5)表面硬度范围改变；(6)缓冲器设计使用年限增加。
注N-1：提出设计使用年限时，必须指明允许的工作条件；允许的工作条件变化时，需要重新进行型式试验。
N4.2 配置变化N4.2.1 线性蓄能型缓冲器配置变化符合下列之一时，应当重新进行型式试验：(1)结构形式(圆柱螺旋、圆锥螺旋)改变；(2)适用工作环境由室内型向室外型改变。
N4.2.2 耗能型缓冲器配置变化符合下列之一时，应当重新进行型式试验：(1)节流方式(如环形缝隙节流等)改变；(2)复位方式(如外部上置弹簧复位、内部上置弹簧复位或者惰性气体复位等)改变；(3)工作环境由室内型向室外型改变。
附件Y驱动主机型式试验要求Y1 适用范围本附件适用于电梯(含曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯、防爆电梯、消防员电梯)驱动主机、杂物电梯驱动主机、自动扶梯和自动人行道驱动主机的型式试验。
Y2 引用标准GB/T 24478—2009《电梯曳引机》。
Y3 名词术语本附件采用Y2引用标准和本章规定的术语。
Y3.1 热稳定状态是指发热部件的温升在60分钟内的变化不超过2K的状态。
Y4 主要参数和配置的适用原则Y4.1 主要参数变化Y4.1.1 电梯和杂物电梯驱动主机主要参数变化符合下列之一时，应当重新进行型式试验：(1)电动机额定功率增大；(2)驱动主机额定速度增大；(3)防爆等级提高。
Y4.1.2 自动扶梯和自动人行道驱动主机主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定输出转速增大；(2)额定输出转矩增大。
Y4.2 配置变化配置变化符合下列之一时，应当重新进行型式试验：(1)驱动方式(曳引驱动、强制驱动)改变；(2)整体结构型式(指外形结构，含输出轴支撑点数量)改变；(3)减速装置的型式、中心(锥)距和轴交角标称值、传动副接触面材料牌号改变；(4)无减速装置的主机输出轴中心线高度标称值改变；(5)电动机的结构和型式(指直流或者交流、单相或者三相、同步或者异步、永磁或者励磁、内转子或者外转子等主要配置)改变；(6)制动器的数量、结构型式、作用部位、适用的防爆型式改变；(7)适用工作环境由室内型向室外型改变。
Y4.3 适用范围驱动主机适用的参数范围和配置见表Y-1。
表Y-1 驱动主机适用参数范围和配置表电动机额定功率(适用于电梯和杂物电梯主机)kW驱动主机额定速度(适用于电梯和杂物电梯主机)m/s额定转速(适用于自动扶梯和和动人行道主机) r/min额定转矩(适用于自动扶梯和自动人行道主机) N·m驱动方式整体结构型式制动器数量、结构型式电动机结构型式制动器作用部位减速装置型式传动副接触面材料牌号减速装置中心(锥)距mm减速装置轴交角(°)输出轴中心线高度(适用于无减速装置主机)mm工作环境防爆型式防爆等级Y5 技术资料要求与审查型式试验机构应当对申请单位按照本章要求提交的技术资料进行审查，确认是否符合本规则和相关标准的要求。

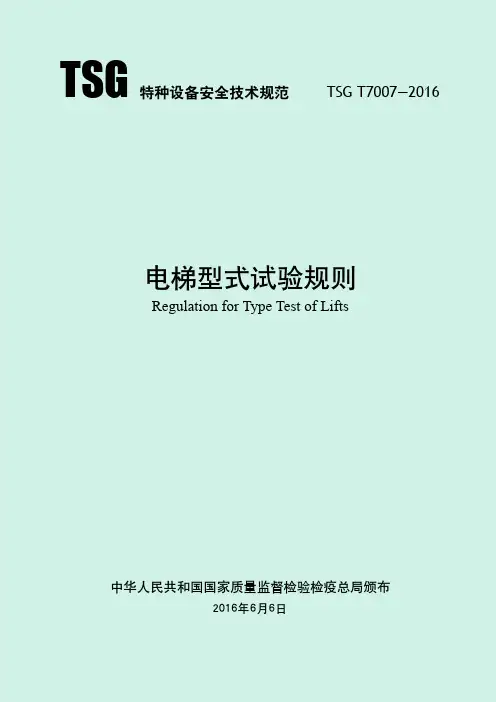

TSG特种设备安全技术规范 TSG T7007—2016电梯型式试验规则Regulation for Type Test of Lifts中华人民共和国国家质量监督检验检疫总局颁布2016年6月6日特种设备安全技术规范 TSG T7007—2016前 言2004年以来，根据国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)的有关要求，中国特种设备检测研究院(以下简称中国特检院)技术法规部组织有关专家开展了电梯型式试验规则及相关电梯整机、部件和安全保护装置型式试验细则的起草工作。
至2011年，基本形成了电梯型式试验规则及相关细则的草案。
根据安全监察工作思路调整以及将规则与细则合并等新要求，2011年6月，国家质检总局特种设备局向中国特检院下达了《电梯型式试验规则》起草任务书。
中国特检院接到任务后，组织有关专家成立起草组，并在上海市召开了首次工作会议。
之后，起草组召开了多次工作会议，于2014年9月形成征求意见稿。
2014年10月，国家质检总局以质检特函〔2014〕32号文征求基层、有关部门、单位和专家及公民的意见。
根据征求到的意见，起草组对征求意见稿进行了修改并形成送审稿。
2014年11月，送审稿提交国家质检总局特种设备安全技术委员会审议。
根据审议意见和典型事故案例，起草组又召开多次专题会议，对送审稿进行了修改，于2015年11月形成报批稿。
2016年6月6日，由国家质检总局批准颁布。
本规则明确了电梯型式试验的总体原则、程序和要求，电梯整机、部件及安全保护装置的型式试验内容、方法和要求等，为规范电梯型式试验工作，提高电梯型式试验工作质量提供了依据。
本规则主要起草单位和人员如下： 国家电梯质量监督检验中心 马培忠 周春明 上海交通大学电梯检测中心 朱昌明 张晓峰 冯宏景 深圳市特种设备安全检验研究院 刘锡奎 张怀继 陈桂洲 广东省特种设备检测研究院 罗志群 佘 昆中国特种设备检测研究院 李 赵西子奥的斯电梯有限公司 温爱民上海三菱电梯有限公司 何新民日立电梯(中国)有限公司 鲁国雄迅达(中国)电梯有限公司 张晓松巨人通力电梯有限公司 蒋 灏东南电梯股份有限公司 马凌云江苏省特种设备安全监督检验研究院苏州分院 李 宁上海市质量技术监督局 彭 力 国家质量监督检验检疫总局 h t t p ://w w w .a q s i q .g o v .c n /TSG T7007—2016 特种设备安全技术规范此外，国家电梯质量监督检验中心王衡、李新龙、冯云、耿建，深圳市特种设备安全检验研究院刘东洋、邢箭、丘彬、李灌辉，广东省特种设备检测研究院张捷、李楚锋，浙江省特种设备检验研究院王学斌，中国特种设备检测研究院沈勇、鄂立军，辽宁省质量技术监督局杨跃存，华升富士达电梯有限公司陈路阳等同志参加了本规则的编写和研讨工作。
附件P门锁装置型式试验要求P1 适用范围本附件适用于门锁装置的型式试验。
P2 引用标准(1)GB/T 4207—2012 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》；(2)GB 7588—2003 《电梯制造与安装安全规范》(含第1 号修改单) ；(3)GB 14048.4—2010 《低压开关设备和控制设备第4-1 部分：接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)》；(4)GB 14048.5—2008 《低压开关设备和控制设备第5-1 部分：控制电路电器和开关元件机电式控制电路电器》；(5)GB 21240—2007 《液压电梯制造与安装安全规范》；(6)GB 25194—2010 《杂物电梯制造与安装安全规范》。
P3 名词术语本附件采用P2 引用标准和本章规定的术语。
P3.1 门锁装置所有参与层门或者轿门锁紧和检查锁紧状态的部件。
P4 主要参数和配置的适用原则P4.1 主要参数变化主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定电压增大；(2)额定电流增大；(3)外壳防护等级降低。
P4.2 配置变化配置变化符合下列之一时，应当重新进行型式试验：(1)结构型式(上勾式、下勾式等)改变；(2)锁紧方式改变；(3)电路类型改变；(4)防爆型式改变；(5)工作环境由室内型向室外型改变。
P4.3 适用范围门锁适用参数范围和配置见表P-1 。
表P-1 门锁适用参数范围和配置表额定电压V 额定电流 A 结构型式锁紧方式电路类型外壳防护等级防爆型式工作环境P5 技术资料要求与审查型式试验机构应当对申请单位按照本节要求提交的技术资料进行审查，确认是否符合本规则和相关标准的要求。
P5.1 合格证明及说明书(1)产品质量合格证明文件，包括合格证(含数据报告)、产品质量证明书等；(2)安装、调试、使用、维护说明书。
P5.2 主要结构参数技术资料(1)结构型式、锁紧方式、电气安全装置的电路类型、额定电压、额定电流、外壳防护等级；(2)轴承(如有)的型号规格。

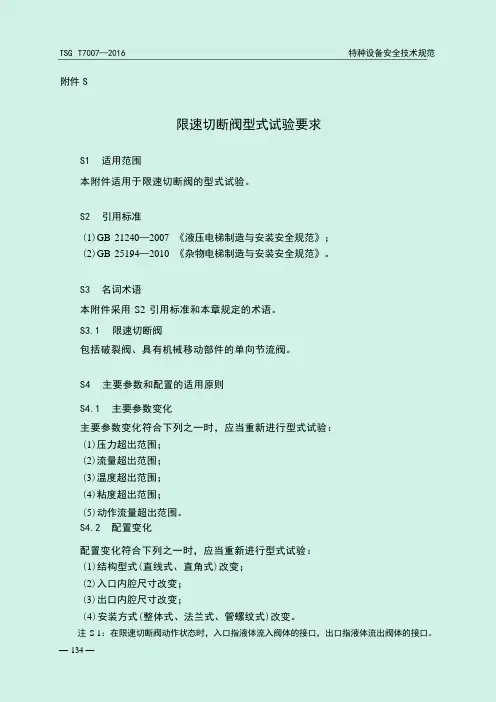

TSG T7007—2016 特种设备安全技术规范附件S限速切断阀型式试验要求S1 适用范围本附件适用于限速切断阀的型式试验。
S2 引用标准(1)GB 21240—2007 《液压电梯制造与安装安全规范》；(2)GB 25194—2010 《杂物电梯制造与安装安全规范》。
S3 名词术语本附件采用S2 引用标准和本章规定的术语。
S3.1 限速切断阀包括破裂阀、具有机械移动部件的单向节流阀。
S4 主要参数和配置的适用原则S4.1 主要参数变化主要参数变化符合下列之一时，应当重新进行型式试验：(1)压力超出范围；(2)流量超出范围；(3)温度超出范围；(4)粘度超出范围；(5)动作流量超出范围。
S4.2 配置变化配置变化符合下列之一时，应当重新进行型式试验：(1)结构型式(直线式、直角式)改变；(2)入口内腔尺寸改变；(3)出口内腔尺寸改变；(4)安装方式(整体式、法兰式、管螺纹式)改变。
注S-1：在限速切断阀动作状态时，入口指液体流入阀体的接口，出口指液体流出阀体的接口。
— 134 —特种设备安全技术规范 TSG T7007—2016 注S-2：阀体入口和出口处管接头的尺寸改变不需要重新进行型式试验。
S4.3 适用范围限速切断阀适用的参数范围和配置见表S-1 。
表S-1 限速切断阀适用参数范围和配置表压力范围MPa 流量范围L/min 温度范围℃粘度范围cSt 结构型式动作流量L/min 入口内腔尺寸mm出口内腔尺寸mm 安装方式S5 技术资料要求与审查型式试验机构应当对申请单位按照本节要求提交的技术资料进行审查，确认是否符合本规则和相关标准的要求。
S5.1 合格证明及说明书(1)产品质量合格证明文件，包括合格证(含数据报告)、产品质量证明书等；(2)安装、调试、使用、维护说明书。
S5.2 主要结构参数技术资料(1)限速切断阀结构、动作、所用材料、部件尺寸和配合公差；动作流量调试证明文件；(2)流量范围、压力范围、粘度范围、温度范围。
TSG T7007—2016 特种设备安全技术规范附录g
型式试验证书编号方法和有关说明
g1 编号基本方法
特种设备型式试验证书编号，由型式试验标志、设备基本代码、型式试验机构核准证编号中的流水编号、型式试验年份和型式试验流水编号5部分组成，应当具有唯一性，型式试验标志与设备基本代码之间用一个空格隔开，其他部分之间不用空格，其编号方法如下：
TSX XXXX XXX XXXX XXXX
型式试验流水编号
型式试验年份
核准证编号中的流水编号
设备基本代码
型式试验标志
g2 编号含义
g2.1 型式试验标志
用“TSX”表示。
g2.2 设备基本代码
电梯及其安全保护装置、主要部件的设备基本代码用4位阿拉伯数字(拼音字母)表示，编写方法详见附件A《电梯型式试验产品目录》。
g2.3 核准证编号中的流水编号
型式试验机构核准证编号中的流水编号(核准顺序号)，用3位阿拉伯数字表示，也作为各型式试验机构代码一种表示。
g2.4 型式试验年份
型式试验年份代码，用公元纪年的4位阿拉伯数字表示。
g2.5 型式试验流水编号
型式试验流水编号，表示型式试验机构当年发出该品种产品型式试验证书的流水编号(顺序号)，用4位阿拉伯数字表示，从0001顺序编排。
— 20 —
特种设备安全技术规范 TSG T7007—2016
g3 申请单位说明
对境外制造单位，申请单位为其授权的中国境内代理机构；对境内制造单位，申请单位即为制造单位。
— 21 —。

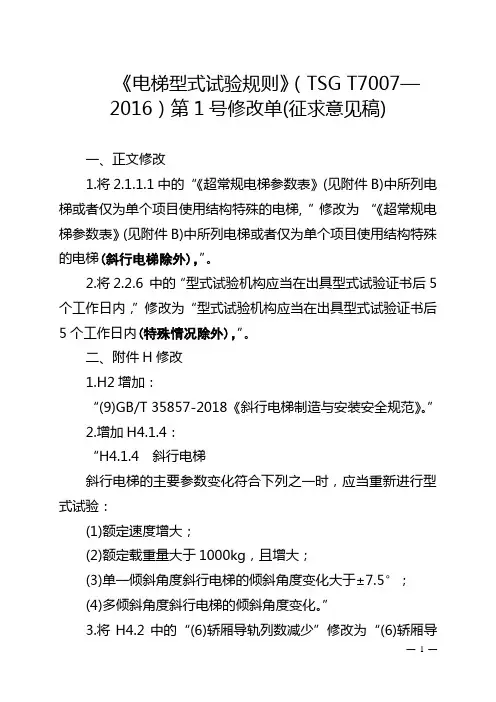

《电梯型式试验规则》（TSG T7007—2016）第1号修改单(征求意见稿)一、正文修改1.将2.1.1.1中的“《超常规电梯参数表》(见附件B)中所列电梯或者仅为单个项目使用结构特殊的电梯, ”修改为“《超常规电梯参数表》(见附件B)中所列电梯或者仅为单个项目使用结构特殊的电梯(斜行电梯除外)，”。
