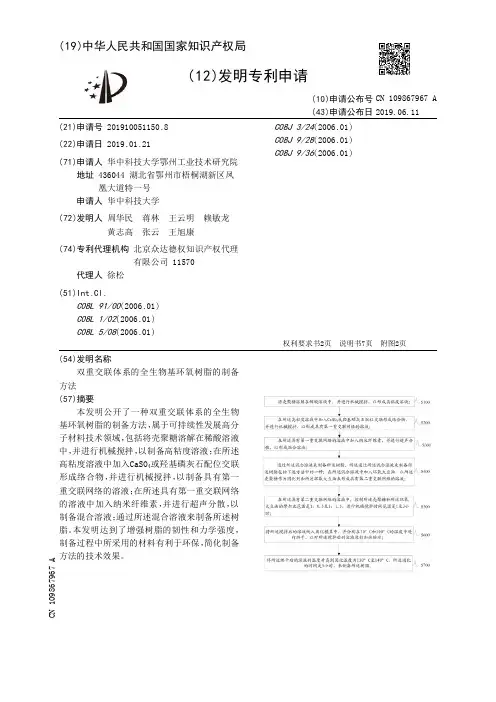

双重交联体系的全生物基环氧树脂的制备方法_CN109867967A

环氧树脂百科名片环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。

环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。

由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。

简介英文术语:epoxy Resin凡分子结构中含有环氧基团的高分子化合物统称为环氧树脂。

固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。

我国自1958年开始对环氧树脂进行了研究，并以很快的速度投入了工业生产，至今已在全国各地蓬勃发展，除生产普通的双酚A-环氧氯丙烷型环氧树脂外，也生产各种类型的新型环氧树脂，以满足国防建设及国家经济各部门的急需。

环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。

环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。

由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。

类型1、活性氢化物与环氧氯丙烷反应；2、以过氧化氢或过酸（例过醋酸）将双键进行液相氧化；3、双键化合物的空气氧化；4、其它。

由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。

因而要有的放矢对环氧树脂加以改性。

改性的方法1、选择固化剂；2、添加反应性稀释剂；3、添加填充剂；4、添加别种热固性或热塑性树脂；5、改良环氧树脂本身。

在 ７ ℃左 右 ； ７ ０ 在 ５—８ ℃继续 反应 １５～ ． ， ０ ． ２０ｈ可观 察 到反应 混和物 呈乳 黄色 ； 向反应 瓶 中加入 ３ Ｌ蒸 ０ｍ
金、 农机、 铁路 、 医疗器械、 工艺美术、 文物修复 、 文体 用品、 常生活等诸多领域都得到了极为广泛和非常 日
成功 的应 用 。
将 ２ 双酚 Ａ ２ 环氧氯丙烷加入装有搅拌 ２ｇ ，８ｇ 器 、 液漏 斗 、 滴 回流冷凝 管及 温度 计 的三 口烧 瓶 中 ， 搅 拌并加热至 ７ ℃， Ｏ 使双酚 Ａ全部溶解 ； 称取 ８ｇ 氢氧 化钠溶解在 ２ Ｌ水中， ０ｍ 倾人 ６ Ｌ滴液漏斗中， ０ｍ 慢 慢滴加氢氧化钠溶液至三 口烧瓶 中， 保持反应液温度
关键词 双 酚 Ａ 环氧树脂 胶粘剂
Ｐｒ ｐ ｒ ｔｏ ｆＢｉｐ ｅ ｏ Ｔｙ ｅ Ｅｐ ｘ ｓｎ Ａｄ ｅ ｉｅ ｅ ａ ａ ｉｎ ｏ ｓ ｈ ｎ ｌＡ ｐ ｏ ｙ Ｒｅ ｉ ｈ ｓｖ
Ｄｕ ｎ Ｇｕ ｈ ｎ Ｚ ａ ｙｎ Ｗ ａ ｇ Ｅ ｂ ｎ ａ ｏ ｏ ｇ ｈ ｏ Ｙｕ ｉ ｇ ｎ ｒｉｇ

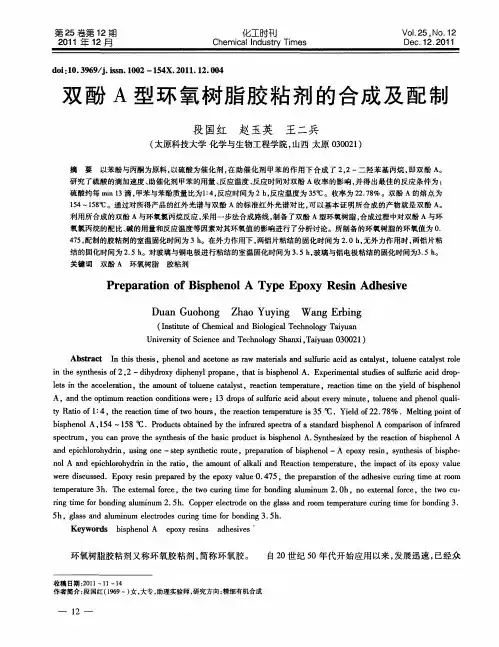

双 酚 Ａ型 环 氧树 脂 胶 粘 剂 的 合成 及 配 制
段 国红 赵 玉英 王二兵
（ 太原科技大学 化学与生物工程学 院， 山西 太原 ０ ０２ ） ３０ １
摘 要 以苯酚与丙酮为原料 ， 以硫酸为催化 剂 ， 在助催 化剂 甲苯的作用 下合成 了 ２ ２一二 羟苯基丙 烷 ， ， 即双酚 Ａ 。
馏水和６ Ｌ苯 ， ０ｍ 充分搅拌 ， 倒人分液漏斗， 静止分层 后， 分去水层 ； 油层用蒸馏水洗涤数次 ， 直至分出的水 相 中呈中性无氯离子 ； 先常压蒸馏 ， 除去苯 ； 然后减压 蒸馏 ， 除去苯 、 水及未反应 的环氧氯丙烷。得到淡黄

环氧树脂ondragstart="window.event.returnValue=false"oncontextmenu="window.event.returnValue=false"onselectstart="event.returnValue=false"> -->E-51环氧树脂生产工艺2007-1-22 10:24:00-1、设备主要设备有预反应釜、反应釜、精制釜、反应物接受罐、粗树脂接受罐、ECH蒸发器、MIBK蒸发器、预涂料混合罐、树脂溶液过滤器、产品过滤器、成品混合罐。

2、工艺2.1、在反应釜内通入氮气10立方米/小时，时间为5分钟然后加入BPA 5吨。

2.2、加入ECH 14吨,加完后连续通入氮气10立方米/小时，开启搅拌,同时蒸汽升温至45度,然后停蒸汽溶解1小时。

2.3、加入NAOH 70KG2.4、升温至60度，反应4小时，温度控制在60度到62度。

2.5、反应釜抽真空至—40Kpa，将预反应釜的料泵入反应釜，送料完毕后预反应釜停氮气，同时反应釜及时开启搅拌。

2.6、反应釜升温到63度，并调节真空压力至20Kpa，当ECH有稳定的回流时开始加碱。

2.7、加碱3000KG（50%），加碱流量控制在750 KG/小时左右，加碱温度60—65度，同时维持压力为真空压力20Kpa。

2.8、加碱完成后升温到70度，脱水10分钟，脱水靠分相器自动完成。

2.9、一脱ECH，真空度提高到18Kpa左右，持续升温到130度即完成一脱ECH，物料泵入粗树脂接受罐。

2.10、粗树脂泵入刮膜蒸发器连续进行二脱ECH ，蒸发器出口温度控制不高于150度，真空度越高越好。

2.11、精致釜内备好5400 KG MIBK，将粗树脂转入精制釜，调节各系统压力，将回收的ECH放回ECH储槽。

2.12、加软水1600KG，然后加碱965KG，时间约45分钟，加完碱后保温两个半小时，维持温度86—88度。

一步法和二步法——双酚A型环氧树脂的主要合成方法液态和固态双酚A型环氧树脂的合成方法，都包括一步法和二步法。

一、液态双酚A型环氧树脂的合成方法归纳起来大致有两种：一步法和二步法。

一步法又可分为一次加碱法和二次加碱法，二步法又可分为间歇法和连续法。

一步法工艺是把双酚A和环氧氯丙烷在NaOH作用下进行缩聚，即开环和闭环反应在同一反应条件下进行的。

目前国内产量最大的E—44环氧树脂就是采用一步法工艺合成的。

二步法工艺是双酚A和环氧氯丙烷在催化剂(如季铵盐)作用下，第一步通过加成反应生成二酚基丙烷氯醇醚中间体，第二步在NaOH存在下进行闭环反应，生成环氧树脂。

二步法的优点是：反应时间短；操作稳定，温度波动小，易于控制；加碱时间短，可避免环氧氯丙烷大量水解；产品质量好而且稳定，产率高。

国产E—51、E—54环氧树脂就是采用二步法工艺合成的。

二、固态双酚A型环氧树脂的合成方法大体上也可分为两种：一步法和二步法。

一步法又可分为水洗法、溶剂萃取法和溶剂法，二步法又可分为本体聚合法和催化聚合法。

一步法(国外称Taffy法)工艺是将双酚A与环氧氯丙烷在NaOH作用下进行缩聚反应，用于制造中等相对分子质量的固态环氧树脂。

国内生产的E—20、E—14、E—12等环氧树脂基本上均采用此法。

其中水洗法是先将双酚A溶于10％的NaOH水溶液中，在一定温度下一次性迅速加入环氧氯丙烷使之反应，控温。

反应完毕后静置，除去上层碱水后用沸水洗涤十几次，除去树脂中的残碱及副产物盐类。

然后脱水得到成品。

溶剂萃取法与水洗法基本相同，只是在后处理工序中在除去上层碱水后，加入有机溶剂萃取树脂。

能明显改善洗涤效果(洗3～4次即可)。

然后再经水洗、过滤、脱溶剂即得到成品。

此法产品杂质少，树脂透明度好，国内生产厂多采用之。

溶剂法是先将双酚A、环氧氯丙烷和有机溶剂投入反应釜中搅拌、加热溶解。

然后在50～75℃滴加NaOH水溶液，使其反应(也可先加入催化剂进行开环醚化，然后再加入NaOH溶液进行脱HCl闭环反应)。
