锚杆锚固质量无损检测分析

锚杆锚固质量无损检测技术分析景尤佳【期刊名称】《《建材与装饰》》【年(卷),期】2019(000)036【总页数】2页(P60-61)【关键词】锚杆; 锚固; 无损检测技术【作者】景尤佳【作者单位】国家金属制品制品质量监督检验中心河南郑州 450001【正文语种】中文【中图分类】TU94近年来，工程质量检验检测技术快速发展，涌现出各类高水平的技术手段。

其中，无损检测技术凭借自身的优势，比如不损坏产品等，被广泛应用，为锚固施工作业的质量检查提供了技术保障。

文中结合实例，分析锚杆锚固质量无损检测技术的具体应用。

1 锚杆锚固质量检测常用的无损检测技术关于锚固工程质量检测的实施，主要围绕锚杆长度、锚固力、锚固体密实度以及腐蚀程度，开展相应的检测。

目前来说，检测锚杆长度、密实度所运用的方法类型较多，比如声波反射法和天线法等，选择时要根据检测情况具体分析。

锚固力的检测，可运用等效质量法或振弦式钢筋计法以及光纤光栅传感器法等。

实施密实度的检测，运用电磁波质量检测法和放射线质量检测法等。

运用电磁导波技术检测法进行锚杆腐蚀程度的检测分析，获得精准的结果。

现例举常用的无损检测技术对锚杆锚固质量进行如下分析：（1）声波反射法。

锚杆锚固效果的检测中，采用声波（弹性波）反射法，实现对质量的检测。

从技术的应用效果来说，受到激振频率和传感器耦合方式以及锤击方式等多重因素的影响。

对锚杆系统的计算结果有着很大的影响因素，包括杆系以及杆体波速等。

实际应用中，声波反射法有着一定的优势，不过基于波的传播能量实现检测通常会出现能量衰减快的缺陷；根据反射波时域及频域进行检测分析，如果干扰信号很多会直接影响着检测结果。

（2）电磁法。

首先，穿地雷达法。

混凝土中钢筋材料的分布情况探测，运用此方法可以高效判断钢筋锚固的效果，不过检测深度无法达到锚杆锚固的深度。

其次，天线法。

操作时添加一根金属参考线，将设置的锚杆视为天线，根据波长和天线长度关系、波长和谐振频率关系进行分析，获得锚杆的长度，适用于长度的检测，不适合进行其他内容的检测。

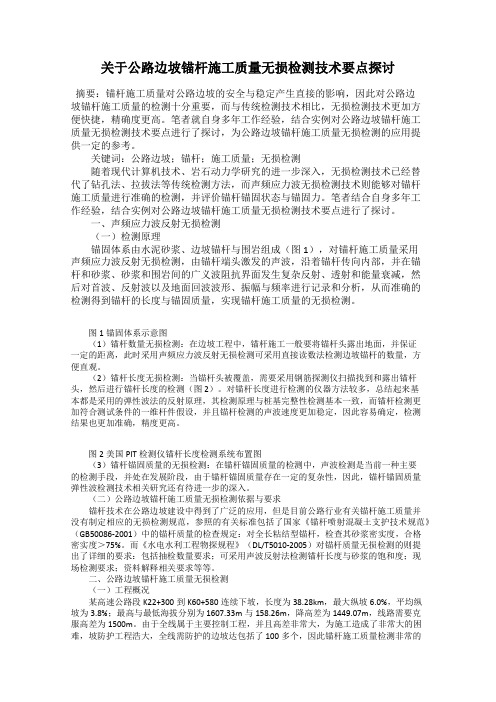

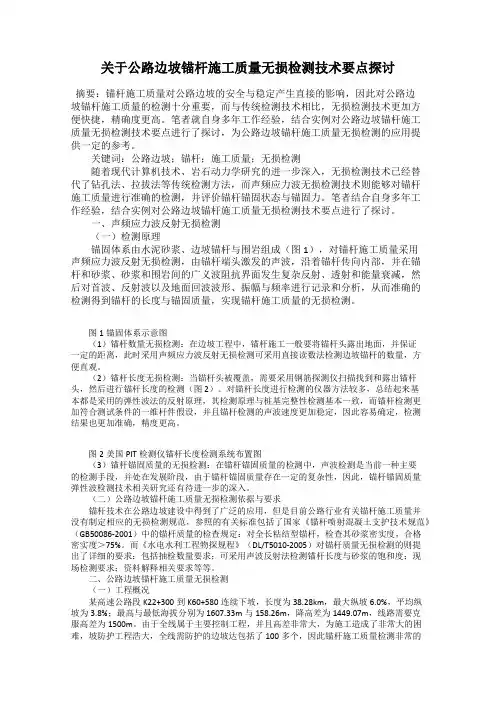

关于公路边坡锚杆施工质量无损检测技术要点探讨摘要：锚杆施工质量对公路边坡的安全与稳定产生直接的影响，因此对公路边坡锚杆施工质量的检测十分重要，而与传统检测技术相比，无损检测技术更加方便快捷，精确度更高。

笔者就自身多年工作经验，结合实例对公路边坡锚杆施工质量无损检测技术要点进行了探讨，为公路边坡锚杆施工质量无损检测的应用提供一定的参考。

关键词：公路边坡；锚杆；施工质量；无损检测随着现代计算机技术、岩石动力学研究的进一步深入，无损检测技术已经替代了钻孔法、拉拔法等传统检测方法，而声频应力波无损检测技术则能够对锚杆施工质量进行准确的检测，并评价锚杆锚固状态与锚固力。

笔者结合自身多年工作经验，结合实例对公路边坡锚杆施工质量无损检测技术要点进行了探讨。

一、声频应力波反射无损检测（一）检测原理锚固体系由水泥砂浆、边坡锚杆与围岩组成（图1），对锚杆施工质量采用声频应力波反射无损检测，由锚杆端头激发的声波，沿着锚杆传向内部，并在锚杆和砂浆、砂浆和围岩间的广义波阻抗界面发生复杂反射、透射和能量衰减，然后对首波、反射波以及地面回波波形、振幅与频率进行记录和分析，从而准确的检测得到锚杆的长度与锚固质量，实现锚杆施工质量的无损检测。

图1锚固体系示意图（1）锚杆数量无损检测：在边坡工程中，锚杆施工一般要将锚杆头露出地面，并保证一定的距离，此时采用声频应力波反射无损检测可采用直接读数法检测边坡锚杆的数量，方便直观。

（2）锚杆长度无损检测：当锚杆头被覆盖，需要采用钢筋探测仪扫描找到和露出锚杆头，然后进行锚杆长度的检测（图2）。

对锚杆长度进行检测的仪器方法较多，总结起来基本都是采用的弹性波法的反射原理，其检测原理与桩基完整性检测基本一致，而锚杆检测更加符合测试条件的一维杆件假设，并且锚杆检测的声波速度更加稳定，因此容易确定，检测结果也更加准确，精度更高。

图2美国PIT检测仪锚杆长度检测系统布置图（3）锚杆锚固质量的无损检测：在锚杆锚固质量的检测中，声波检测是当前一种主要的检测手段，并处在发展阶段，由于锚杆锚固质量存在一定的复杂性，因此，锚杆锚固质量弹性波检测技术相关研究还有待进一步的深入。

无损检测与锚杆无损检测的基本原理及方法1. 简介无损检测是指在不破坏被测物理性能和形状的前提下，通过对材料或构件进行检测，获取其内部缺陷、材料性能和结构形态等信息的一种检测方法。

锚杆无损检测是无损检测的一种应用，主要用于对混凝土结构中锚杆的质量进行评估和检测。

锚杆是一种常用的加固结构，广泛应用于土木工程、建筑工程和岩土工程等领域。

锚杆无损检测的基本原理是通过对锚杆的声波、电磁波或超声波的传播和反射特性进行分析，检测锚杆中的缺陷、腐蚀、断裂等问题，从而评估锚杆的质量和可靠性。

2. 基本原理锚杆无损检测的基本原理可以分为声波无损检测、电磁波无损检测和超声波无损检测三种。

2.1 声波无损检测声波无损检测是利用声波在材料中传播的特性进行检测的方法。

在锚杆无损检测中，常用的声波检测方法有冲击法和超声波法。

冲击法是将一个小的冲击力施加在锚杆上，通过测量冲击力的传播速度和传播时间，计算出锚杆中的缺陷位置和缺陷的性质。

缺陷的位置可以通过测量冲击波在杆体中的传播时间来确定，而缺陷的性质可以通过测量冲击波的传播速度来确定。

超声波法是将超声波传播到锚杆中，通过测量超声波的传播时间和传播速度，判断锚杆中的缺陷和腐蚀情况。

超声波在材料中的传播速度与材料的密度和弹性模量有关，当超声波遇到缺陷或腐蚀时，会发生反射或散射，从而可以检测出锚杆中的问题。

2.2 电磁波无损检测电磁波无损检测是利用电磁波在材料中传播的特性进行检测的方法。

在锚杆无损检测中，常用的电磁波检测方法有磁力线法和电磁感应法。

磁力线法是通过在锚杆上施加一个磁场，测量磁力线在杆体中的传播情况，判断锚杆中的缺陷和腐蚀情况。

当磁力线遇到缺陷或腐蚀时，会发生磁力线的偏转或集中，从而可以检测出锚杆中的问题。

电磁感应法是通过在锚杆上施加一个交变电磁场，测量感应电流或感应电磁场的变化情况，判断锚杆中的缺陷和腐蚀情况。

当感应电流或感应电磁场遇到缺陷或腐蚀时，会发生电流或电磁场的变化，从而可以检测出锚杆中的问题。

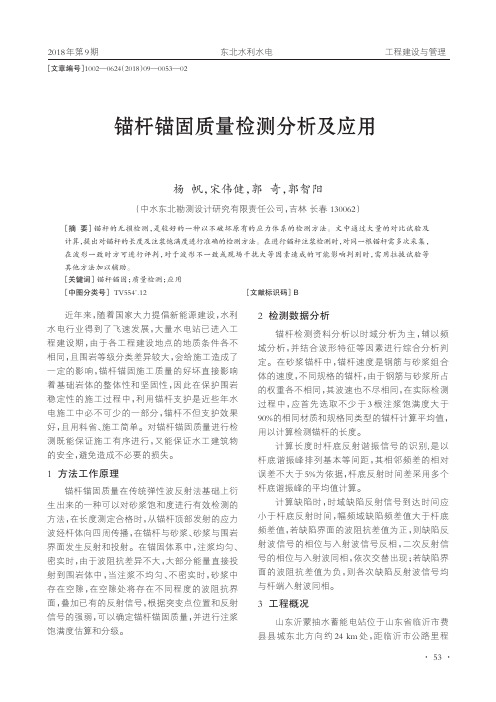

锚杆锚固质量检测分析及应用杨帆，宋伟健，郭奇，郭智阳（中水东北勘测设计研究有限责任公司，吉林长春130062）［摘要］锚杆的无损检测，是较好的一种以不破坏原有的应力体系的检测方法。

文中通过大量的对比试验及计算，提出对锚杆的长度及注浆饱满度进行准确的检测方法。

在进行锚杆注浆检测时，对同一根锚杆需多次采集，在波形一致时方可进行评判，对于波形不一致或现场干扰大等因素造成的可能影响判别时，需用拉拔试验等其他方法加以辅助。

［关键词］锚杆锚固；质量检测；应用［中图分类号］TV554+.12［文献标识码］B［文章编号］1002—0624（2018）09—0053—02近年来，随着国家大力提倡新能源建设，水利水电行业得到了飞速发展，大量水电站已进入工程建设期，由于各工程建设地点的地质条件各不相同，且围岩等级分类差异较大，会给施工造成了一定的影响，锚杆锚固施工质量的好坏直接影响着基础岩体的整体性和坚固性，因此在保护围岩稳定性的施工过程中，利用锚杆支护是近些年水电施工中必不可少的一部分，锚杆不但支护效果好，且用料省、施工简单。

对锚杆锚固质量进行检测既能保证施工有序进行，又能保证水工建筑物的安全，避免造成不必要的损失。

1方法工作原理锚杆锚固质量在传统弹性波反射法基础上衍生出来的一种可以对砂浆饱和度进行有效检测的方法，在长度测定合格时，从锚杆顶部发射的应力波经杆体向四周传播，在锚杆与砂浆、砂浆与围岩界面发生反射和投射。

在锚固体系中，注浆均匀、密实时，由于波阻抗差异不大，大部分能量直接投射到围岩体中，当注浆不均匀、不密实时，砂浆中存在空隙，在空隙处将存在不同程度的波阻抗界面，叠加已有的反射信号，根据突变点位置和反射信号的强弱，可以确定锚杆锚固质量，并进行注浆饱满度估算和分级。

2检测数据分析锚杆检测资料分析以时域分析为主，辅以频域分析，并结合波形特征等因素进行综合分析判定。

在砂浆锚杆中，锚杆速度是钢筋与砂浆组合体的速度，不同规格的锚杆，由于钢筋与砂浆所占的权重各不相同，其波速也不尽相同，在实际检测过程中，应首先选取不少于3根注浆饱满度大于90%的相同材质和规格同类型的锚杆计算平均值，用以计算检测锚杆的长度。

锚杆无损检测的操作方法
锚杆无损检测是通过对锚杆进行各种无损检测方法的应用，以评估锚杆的质量和性能。

以下是锚杆无损检测的一般操作方法：
1. 准备工作：清理锚杆表面，确保无杂质和污垢。

2. 超声波检测：使用超声波仪器将超声波传感器放置在锚杆表面，并通过发送和接收超声波信号来评估锚杆的内部结构。

3. 磁粉检测：在锚杆表面涂抹磁粉，并使用磁粉检测设备来观察磁粉颗粒的运动，以检测锚杆表面和内部的裂纹或缺陷。

4. 涡流检测：将涡流探测器靠近锚杆表面，通过感应锚杆内部电流的变化来检测锚杆的缺陷和磨损。

5. 磁场检测：将磁场传感器放置在锚杆表面，并观察磁场强度的变化，以检测锚杆的缺陷和变形。

6. 红外热成像：使用红外热成像仪器观察锚杆表面的热量分布，以检测锚杆的缺陷和异常。

7. 数据分析：根据无损检测结果，进行数据分析和评估锚杆的质量和性能。

需要根据具体的锚杆材料和结构选择适当的无损检测方法，并严格按照操作规范进行操作，以确保检测结果准确可靠。

探讨隧道锚杆质量无损检测摘要:本文对隧道的锚杆锚固质量进行了无损检测试验研究, 并对检测技术进行了探讨。

结果表明, 作为一种工程质量管理辅助手段, 采用应力波对锚杆锚固质量进行无损检测, 丰富了隧道围岩锚固质量检测方法, 为隧道工程建设提供更好的质量保障。

关键词: 锚杆; 无损检测; 声频应力波1检测基本原理1.1工作原理在隧道内锚杆、混凝土砂浆和围岩组成的系统中, 密实状态下的锚固剂凝固后, 密实度与锚杆杆体的密实度十分相近, 在锚杆孔中, 其与锚杆杆体紧密握裹, 可近似为一个组合杆体。

而锚杆与锚固剂的强度明显大于隧道围岩, 故完全锚固时可把其组合体近似看作是嵌入围岩的一维杆状体, 但实际上有时不能完全锚固, 形成砂浆不连续, 此时锚杆的抗拔力下降, 这是需要检测的内容。

由锚杆端部发射的声频应力波经杆体向锚杆内传播, 当遇到存在波阻抗差异的界面(如空洞、锚杆与砂浆等界面) , 将发生反射、透射或散射。

在实际工程中透射波不易测得, 但反射波可在其传至锚杆顶端时, 通过固定在锚杆顶部的传感器(加速度型或速度型) 测得, 由于反射波携带锚固系统内的信息, 将其放大、滤波和数据处理, 识别来自不同部位的反射信息。

根据这些反射信息, 结合其他工程资料, 可判断锚固系统不同部位的锚固质量。

超声波锚固系统无损检测原理见图1。

图1锚固系统无损检测原理示意1.2分析原理应力波法是基于一维杆件的波动理论。

根据波在锚杆中传播的一维波动方程及波在上、下界面处质点位移的连续条件和力的平衡条件, 得出式中, T 为透射系数; R 为反射系数;P1、c1、A1 分别为锚杆与锚固剂组合杆体的密度、波速、横截面; 波阻抗Z1 = P1 c1A1; P2、c2、A2 分别为锚杆杆体的密度、波速、横截面; 波阻抗Z2 = P2c2A2。

可以看出, 在杆中截面面积或材料性质发生变化时, 入射波将在该截面上发生反射和透射。

其反射波和透射波幅值的大小与截面面积和波阻抗相对变化的程度有关。

隧道工程锚杆质量无损检测技术摘要：隧道是城市地下交通通道的重要组成部分，也是水电、交通、军事等领域中不可或缺的基础设施工程。

隧道工程中锚杆是常见的支护结构之一，起着增强地基、支撑隧道、分散荷载等作用。

锚杆在隧道工程中扮演了至关重要的角色，因此必须保证其安全质量。

本文主要介绍了基于无损检测技术的隧道工程锚杆质量检测方法。

该方法采用超声波、声发射和磁粉探伤等技术，能够有效地检测隧道工程锚杆的内部缺陷及质量问题，具有检测速度快、检测效果好的优点，是一种可行的技术路线。

关键词：隧道工程；锚杆；无损检测；引言近年來，与地下工程相关的质量管控成为了热门话题，因此，对于锚杆质量无损检测技术也提出了新的要求。

无损检测技术是一种非常先进的技术，它可以通过音波、超声波、电阻率等技术，在不破坏检测材料的前提下，从材料表面和内部获得非常详细的质量信息。

总之，随着无损检测技术的发展以及应用，锚杆质量可以得到极大的保证，隧道工程的安全性和可靠性也将得到有效的提高。

在未來，我们应该逐步加强对锚杆质量检测技术的研究，开发新的无损检测技术及其相对应的检测设备，以进一步保障隧道工程安全。

1、锚杆的基本概念锚杆作为隧道施工常见的支护结构之一，其作用为支撑土体和巩固锚杆体系，使锚杆形成一个相对稳定的体系，从而达到支撑、加强、抗裂和稳定结构等多种功能。

锚杆由锚杆头、锚杆体，锚杆锚固体系及锚杆附件等组成。

锚杆常见的材料有钢筋混凝土、钢筋和玻璃钢等，不同材质的锚杆具有不同的特性和适用范围。

为了保证锚杆的质量，施工单位需要按照相关规范进行设计、材料选用、施工等各个环节的质量控制。

通过质量保证措施来保证锚杆的安全性能和使用寿命。

2、隧道工程锚杆质量保障措施为了确保隧道工程锚杆的质量，施工单位需要采取一系列的质量保障措施，按照相关规范以及隧道实际的情况要求进行设计。

锚杆的设计需要遵循相关工程设计规范和标准，确保设计方案可行、合理、安全。

且材料的采用需满足相关标准。

锚杆质量检测方法及要求引言：锚杆是一种常用的地下工程支护材料，它在许多工程中起到了重要的作用。

为了确保锚杆的质量达到设计要求并能够满足工程需求，需要对锚杆进行质量检测。

本文将从锚杆质量检测的目的、常用的质量检测方法和相应的要求等方面进行探讨。

一、锚杆质量检测的目的锚杆质量检测的目的在于保证锚杆的质量达到设计要求，并确保其具有足够的强度和稳定性，能够满足工程的使用要求。

通过质量检测可以及时发现和处理锚杆制作和施工过程中可能存在的质量问题，确保工程的安全可靠性。

二、锚杆质量检测的方法1.直接观察法直接观察法是最基本的质量检测方法之一，通过对锚杆进行裸眼观察，检查其外观是否完整、光滑，并且无明显的裂缝、变形等缺陷。

同时还需要检查锚杆的连接部分是否牢固、无松动现象。

2.物理性能测试法物理性能测试法是对锚杆进行一系列物理力学性能测试的方法，包括抗拉强度、抗剪强度、抗压强度等相关测试。

通过这些测试可以了解锚杆的强度特性，并判断其是否符合设计要求。

3.超声波检测法超声波检测法是通过利用超声波在材料中传播和反射的特性，对锚杆进行测量和分析的方法。

它可以非破坏性地检测锚杆内部的缺陷、裂纹以及材料的均匀性等。

这种方法快速、准确，并且可以实时监测数据。

4.磁粉探伤法磁粉探伤法是利用铁磁性材料在外磁场作用下产生磁化强化现象来探测材料内部缺陷的方法。

在锚杆质量检测中，可以通过磁粉探伤法来检测锚杆表面和内部的裂纹、气孔等缺陷，以及检测焊接部位是否牢固。

5.金相显微镜检测法金相显微镜检测法是对锚杆材料进行金相组织观察和分析的方法。

通过金相显微镜的观察，可以了解锚杆材料的晶体结构、相对比例、晶粒大小等，并判断其是否符合标准要求。

三、锚杆质量检测的要求1.符合相关标准锚杆质量检测需要符合规范和标准的要求。

如在国内，需要符合《锚杆与锚索的材料与试验方法》以及《地下工程施工技术规范》等标准。

2.检测设备准确可靠锚杆质量检测所用的设备需要准确、可靠，并且具备相应的标定和校准程序。

•一、检测原理•利用声频应力波（简称声波）快速检测：在锚杆外露的端头，利用超磁震源激发高频高能量声波或手锤敲击，同时接收锚杆体内的反射信息。

利用声波在受边界条件约束的一维杆状体内传播的运动学与动力学规律，尤其是对边界条件变化产生的特征反射和杆体内波动能量的外泄（即衰减）特征，进行波谱分析和能量衰减分析，快速检测与分析锚杆长度、锚固状态（一般指砂浆饱满度）的检测。

•二、检测依据•试验证明，对于高强螺纹锚杆，当锚固长度达到锚杆直径的42倍时，握裹力不再随锚杆长度的增加而增加。

高速公路锚杆的长与直径比达到了200~500,因此仅用抗拔力来检验施工质量不完整。

（博石）•三、杆体波速和杆系波速•3.1 锚杆测试中杆体波速指锚杆在没有任何粘附物时本身所具有的纵波波速。

计算锚杆自由段时使用。

•3.2 锚杆测试中杆系波速指锚杆杆体和灌注材料粘合后所具有的共同纵波波速。

计算锚杆粘结段时使用。

杆系波速受声波波长，声波尺寸效应、锚杆直径、胶粘物厚度及波速有关。

•3.3 一般杆体波速高于杆系波速，仪器测试初始设置时需要注意这点。

•国内关于锚杆设计国内关于锚杆设计、、测试的规范有测试的规范有：：•1、《JGJ/T ××××－－2008锚杆锚固质量无损检测技术规程术规程》》•2、《GB50086-2001 锚杆喷射混凝土支护技术规范规范》》•3、《SL326-2005 水利水电工程物探规程水利水电工程物探规程》》•4、《DL-T 5010-2005 水电水利工程物探规程水电水利工程物探规程》》•5、《岩土锚杆(索)技术规程CECS22 2005》•6、《TBT 3209-2008 中空锚杆技术条件中空锚杆技术条件》》•7、《铁路隧道设计规范TB10003-2005》•8、《公路隧道设计规范公路隧道设计规范》》•四、规范使用仪器要求•4.1、检定机构检定或校准合格、每年检定或校准一次、应配套齐全、功能完整、主要技术参数符合本规程要求。

锚杆质量检测存在的问题及对策发布时间：2021-09-04T16:36:10.422Z 来源：《基层建设》2021年第17期作者：刘洋洋张晓彤[导读] 摘要：锚杆是工程建设领域最为常用的岩体锚固措施，广泛应用于工程建设的边坡、洞室开挖初期支护加固，锚杆施工质量是工程安全的重要保证，目前，锚杆施工质量检测主要采用两种评价方法，抗拔力检测和声波反射法无损检测（锚杆长度和注浆密实度检测），但实际实施过程中，两种方法均存在一定的问题，导致锚杆施工质量评价结果并不十分准确，本文通过思考探索针对当前的锚杆质量检测过程中存在的问题进行分析，提出了解决措施，对工程锚杆质量检测有较强的借鉴意义，可有效提高锚杆施工质量检测结果的真实性和准确性。

葛洲坝集团试验检测有限公司湖北宜昌 443002摘要：锚杆是工程建设领域最为常用的岩体锚固措施，广泛应用于工程建设的边坡、洞室开挖初期支护加固，锚杆施工质量是工程安全的重要保证，目前，锚杆施工质量检测主要采用两种评价方法，抗拔力检测和声波反射法无损检测（锚杆长度和注浆密实度检测），但实际实施过程中，两种方法均存在一定的问题，导致锚杆施工质量评价结果并不十分准确，本文通过思考探索针对当前的锚杆质量检测过程中存在的问题进行分析，提出了解决措施，对工程锚杆质量检测有较强的借鉴意义，可有效提高锚杆施工质量检测结果的真实性和准确性。

关键词：锚杆施工质量检测问题对策 1 前言锚杆施工质量对工程安全至关重要，因此，真实准确的检测锚杆施工质量情况成为工程质量和安全控制的关键，当前最为常用的两种锚杆质量评价方法中抗拔力检测存在较大偏差（检测要求与现场实际情况偏差较大导致数据不准确），无损检测则存在一定的检测盲区（主要表现在长度检测方面），两种方法均存在一些亟待进一步研究和探索解决的地方，本文通过思考探索分别对当前的两种评价方法存在的问题进行了分析，并提出了相应的对策，其实用性更强，检测结果更加准确可靠，对提升锚杆质量检测能力有借鉴意义。

锚杆无损检测第一章绪论岩土工程锚固技术，是以喷锚支护为主要技术措施，在岩土体的利用、整治和改造中，有效控制岩土体的稳定性，使之具有服务功能的加固技术的总称，在世界各地的岩土工程中得到了广泛的应用。

1.1岩土锚固技术的发展状况在岩土工程中采用锚固技术，能够充分挖掘岩土能量，调用岩土的自身强度和自承能力，大大减轻结构的自重，节约工程材料，取得显著的经济效果并确保施工安全与工程稳定，因而迅速地得到大范围的推广应用。

1872，首批锚杆在英国北威尔士的一家板岩采石场中投入使用，美国于1911年开始用岩石锚杆支护矿山巷道，1918年西利西安矿山开始使用锚索支护，1934年阿尔及利亚的舍尔法坝加高工程使用预应力锚杆，1957年西德Buac;公司在深基坑中使用土层锚杆。

目前，国外各类岩石锚杆己达600余种，每年的使用量达.25亿根。

日本土锚的用量已比三年前增加了5倍。

西德、奥地利的地下开挖工程，已把锚杆作为施工中的重要手段，无论硬土层或软土层，几乎没有不使用锚杆的。

我国岩石锚杆起始于50年代后期，当时有京西矿务局安滩煤矿、河北龙烟铁矿、湖南湘潭锰矿等单位使用楔缝式锚杆支护矿山巷道。

进入60年代，我国开始在矿山巷道、铁路隧道及边坡整治工程中大量应用普通砂浆锚杆与喷射混凝土支护。

1964年，梅山水库的坝基加固采用了预应力锚索。

70年代，北京国际信托大厦等基坑工程采用土层锚杆维护。

在全国煤矿中，1996年锚杆支护率己达29.1%。

近10年来，北京王府饭店、京城大厦、上海太平洋饭店等一大批深基坑工程以及云南温湾电站边坡整治、吉林丰满电站大坝加固和上海龙华污水处理厂沉淀池抗浮工程等相继大规模地采用预应力锚杆。

举世瞩目的三峡工程双线五级永久船闸的高边坡及薄衬砌墙稳定加固中，预应力锚索和全长粘结锚杆起了主要作用。

1.2锚杆检测技术的发展锚杆锚固工程不但具有复杂性，还具有高度的隐蔽性，发现质量问题难，事故处理更难。

因此锚杆检测工作是整个锚固工程中不可缺少的环节，只有提高锚杆监测工作的质量和监测评定结果的可靠性，才能真正地确保锚固工程的质量与安全。

锚杆无损检测报告报告编号：批准：审核：主检：检测单位﹙章﹚：检测单位地址：联系电话：报告日期：年月日锚杆无损检测报告一、工程项目概况二、检测依据DL/T 5424-2009 《水电水利水利工程锚杆无损检测规程》；JGJ/T182-2009. 《锚杆锚固质量无损检测技术规程》三、检测方法及仪器设备1．检测方法为声波反射法；四、检测资料分析4.1.1 根据DL/T5424-2009《水电水利水利工程锚杆无损检测规程》要求锚杆分级标准如下:1 Ⅰ级锚杆,长度合格,锚杆饱满度D≥90%。

2 Ⅱ级锚杆,长度合格,锚杆饱满度90%﹥D≥80%。

3 Ⅲ级锚杆,长度合格,锚杆饱满度80%﹥D≥75%。

4 Ⅳ级锚杆,长度不合格,或锚杆饱满度D﹤75%。

5 缺陷部位集中在孔底或孔口段,应按以上标准降低一级评定.4.1.2 单根锚杆锚固质量达到下列级别,可判断为合格：1 岩锚梁等关键部位锚杆，Ⅰ级。

2 常规部位永久锚杆，Ⅱ级及以上。

3 临时性锚杆，Ⅲ级及以上。

4.1.3单项或单元工程锚杆抽检质量达到以下标准, 可判断为合格:1 岩锚梁等关键部位锚杆抽检样本中90%达Ⅰ级以上,且无Ⅳ级锚杆。

2 常规部位永久锚杆抽样本中80%达到Ⅱ级及以上,且无Ⅳ级锚杆。

3 临时锚杆抽检样本中80%达到Ⅲ级及以上。

4.2.1根据JGJ/T182-2009《锚杆锚固质量无损检测技术规程》对于锚杆长度不小于设计长度95%、且不足长度不超过0.5m的锚杆，可评定锚杆长度合格。

五、检测成果综述锚杆无损检测试验报告六、检测结果评价七附图。

锚杆无损检测原理引言：锚杆是一种用于加固土体或岩体的结构材料，常用于地下工程、岩体支护以及建筑物的基础加固。

为了保证锚杆的质量和安全性，无损检测技术被广泛应用于锚杆的质量评估和结构健康监测。

本文将介绍锚杆无损检测的原理和方法。

一、无损检测的定义和意义无损检测是指在不破坏材料或结构完整性的前提下，通过使用适当的仪器和设备，对材料或结构进行检测、评估和监测的一种技术。

锚杆无损检测的目的是为了发现潜在的缺陷或损伤，并及时采取措施修复或更换锚杆，以确保其正常工作和使用寿命。

二、锚杆无损检测的原理锚杆无损检测的原理基于声波传播和回波信号分析。

一般来说，无损检测可以通过以下几种方法进行：1. 超声波检测：超声波是一种机械波，它在材料中传播时会受到材料的密度、弹性模量等物理性质的影响。

通过发送超声波脉冲，并记录回波信号的强度和时间延迟，可以判断锚杆内部是否存在缺陷或损伤。

2. 震动检测：震动检测是利用锚杆的固有频率和振动模态来判断其结构完整性的一种方法。

通过在锚杆上施加外力或激励，并测量锚杆的振动响应，可以计算出锚杆的固有频率和振动模态，从而判断锚杆是否存在缺陷或损伤。

3. 磁粉检测：磁粉检测是一种常用的无损检测方法，适用于金属锚杆的检测。

通过在锚杆表面涂覆磁粉，并施加磁场，可以观察到磁粉在锚杆表面的分布情况。

如果锚杆存在裂纹或缺陷，磁粉会在缺陷处集聚，形成明显的磁粉斑点。

4. 热红外检测：热红外检测是利用红外相机记录物体表面的热辐射图像，通过分析图像中的温度分布来判断物体的结构完整性。

在锚杆无损检测中，热红外检测可以用于检测锚杆表面的温度变化，从而判断锚杆内部是否存在缺陷或损伤。

三、锚杆无损检测的方法锚杆无损检测可以通过以下几种方法进行：1. 手持式无损检测仪器：手持式无损检测仪器是一种便携式设备，通常由超声波发射器、接收器、震动传感器或磁粉涂布器等组成。

操作人员可以通过手持仪器对锚杆进行检测，并即时获取检测结果。

锚杆锚固质量无损检测数据波形分析方法
刘克勤;徐菲;王军民
【期刊名称】《能源与环保》
【年(卷),期】2017(039)012
【摘要】目前国内施工现场使用的无损检测设备基本理论均是以声频应力波法为基础，该方法比较成熟。

根据多年积累的现场工程数据分析，总结给出锚杆锚固质量分析的几种方法，介绍了其基本原理，结合现场实际案例波形，使现场的检测人员能够更快速和准确的分析波形，锚杆锚固的施工质量能够更清晰地呈现出来。

同时提出以Hilbert变换瞬时相位为基础的瞬时频率在波形分析的应用方法，该方法在实际应用中得到了一定的验证和肯定。

该方法可为判定锚杆锚固的长度和饱满度2个指标提供指导。

【总页数】3页(P293-295)
【作者】刘克勤;徐菲;王军民
【作者单位】长江大学地球物理与石油资源学院,湖北武汉430100;长江大学地球物理与石油资源学院,湖北武汉430100;长江大学地球物理与石油资源学院,湖北武汉430100
【正文语种】中文
【中图分类】TU753
【相关文献】
1.锚杆锚固质量无损检测数据的处理方法研究
2.全长锚固锚杆早期锚固质量无损检测技术
3.锚杆锚固质量无损检测数据波形分析方法
4.锚杆锚固质量无损检测数据的分析与处理
5.声波反射法锚杆锚固质量无损检测技术应用
因版权原因，仅展示原文概要，查看原文内容请购买。

锚杆无损检测规范锚杆无损检测规范是指在施工过程中对锚杆的质量进行无损检测的标准和规范。

无损检测是一种非破坏性检测技术，通过观察和测量材料或构件内部的信号变化，来判断其质量状况和缺陷情况。

下面是锚杆无损检测规范的内容：1. 检测方法：锚杆无损检测可以采用声波检测、超声波检测、红外检测等多种方法，具体选择何种方法应根据具体情况做出。

2. 检测设备：锚杆无损检测应使用符合国家标准的专业设备，如超声波检测仪、红外热像仪等。

设备应经过校准和检测合格，确保其准确、可靠。

3. 检测人员：锚杆无损检测应由经过专业培训和合格考核的检测人员进行。

检测人员应具备相关的专业知识和技能，了解锚杆的结构和工作原理，能够正确操作检测设备。

4. 检测样本：无损检测应随机抽取锚杆作为样本，样本数量应符合统计学要求，能够代表整个工程的质量状况。

5. 检测内容：锚杆无损检测应包括以下内容：锚杆的内部缺陷和质量状况、锚杆的尺寸和几何形状、锚杆与混凝土之间的黏结情况等。

6. 检测标准：锚杆无损检测应按照相关的国家标准和行业规范进行。

对于锚杆的质量状况和缺陷程度，应有相应的评价标准。

7. 检测报告：锚杆无损检测应及时生成检测报告，并进行记录和归档。

检测报告应包括检测的样本数量、检测结果、评价标准等内容，并对可能存在的问题和风险进行分析和建议。

8. 检测监督：锚杆无损检测应有专门的监督机构进行监督和抽查，确保检测的准确性和可靠性。

总之，锚杆无损检测规范是保证锚杆质量的一项重要工作，合理、严格地执行无损检测规范，可以有效地发现和解决潜在问题，提高施工质量和安全性。

同时，锚杆无损检测规范也是对相关技术和设备的要求，需要保证检测人员的专业性和设备的准确性。
