柴油机气门间隙简易调整法

柴油机气阀间隙测量与调整柴油机组装好后或配气机构检修后，都要检查和调整气阀间隙；柴油机在工作过程中，由于配气机构各零件的磨损及调整螺钉的松动，都会引起气阀间隙的变化，应定期检查和调整。

检查调整的方法（以6160A柴油机为例）：（1）、逐缸调整法：按曲轴工作转向转动飞轮，注意观察靠近飞轮的第六缸进排气阀的推杆，当发现两推杆同时上下移动时，就表示第六缸处于进排气阀重叠角的状态，停止转车。

此时第一缸活塞处于压缩冲程的过程，进排气阀都在关闭状态。

即可用塞尺检查调整第一缸进排气阀间隙。

判断气阀关闭状态的方法还有以下两种：①可通过高压喷油泵泵体上的直槽观察孔，观察到油泵柱塞或导程筒正在上行的过程中，油泵对应的该缸气阀处于关闭状态。

②可打开道门检查顶柱滚轮落在凸轮基圆上，气阀处于关闭状态。

再顺曲轴工作转向转动飞轮，每经过一个发火间隔角（本例为120˚曲柄转角），按发火顺序（1-5-3-6-2-4）可检查下一缸的进排气阀间隙。

在飞轮转动两圈内可按顺序完成对六个气缸的进排气阀间隙的检查和调整。

（2）、两次盘车调整法顺曲轴工作转向盘车转动飞轮，使第一缸活塞处于压缩冲程的上止点附近；其判断方法与逐缸调整法第一步相同。

此时可同时检查调整第一缸的进排、第二缸的进、第三缸的排、第四缸的进、第五缸的排的各缸气阀间隙。

在检查调整上列各缸气阀间隙后，第二次盘车转动飞轮一圈（360˚），当第六缸处于压缩冲程上止点时，可调整第六缸的进排、第五缸的进、第四缸的排、第三缸的进、第二缸的排的气阀间隙。

（3）、对一般六缸柴抽机，可照“前进后排、本缸调进排”的格式完成检查调整操作。

具体方法是：按各缸发火顺序进行，先于发火的缸号可以调整进气阀间隙；后于发火缸的缸号可以调整排气阀间隙，正在发火的气缸，进排气阀均可调整；进排气阀在重叠角的气缸，进排气阀均不可调整。

（4）、调整的操作方法用梅花扳手和螺丝刀旋松摇臂端调节螺栓的锁紧螺母。

用规定的气阀间隙厚度的塞尺插入摇臂与气阀杆头部之间，用螺丝刀拧动调节螺钉，同时拖动塞尺，当塞尺移动感到稍有阻力但又不太紧时，表示间隙值合乎规定的要求。

锡柴6dm的气门调整方法
锡柴6DM是一种柴油发动机，它的性能和可靠性都很好。

为了让它的发动机更加顺畅，我们需要对其气门进行调整。

气门调整是对发动机气门的开合状态进行调整，以确保燃烧室内的混合气体可以充分燃烧。

以下是锡柴6DM的气门调整方法：
1. 确定调整顺序
锡柴6DM有6个气门，它们按照一个固定的顺序进行调整。

这个顺序是：1-5-3-6-2-4。

按照这个顺序进行调整可以避免出现混乱。

2. 确定正时
在调整气门之前，需要先确认发动机的正时。

为了做到这一点，您需要打开气缸盖，查看曲轴和凸轮轴的标记。

确认标记之后，您可以关闭气缸盖并准备进行气门调整。

3. 调整气门间隙
调整气门间隙是气门调整的关键步骤。

您需要使用一个特定的工具来调整间隙。

首先，您需要放松气门推杆螺母，然后将气门推杆从气门弹簧中取出。

使用气门间隙调整工具来调整间隙，然后重新安装气门推杆和螺母。

4. 测量间隙
调整完气门间隙之后，需要测量间隙是否正确。

您可以使用游标卡尺来测量。

将游标卡尺放置在气门杆上，然后读取游标卡尺上的读数。

如果读数与规格相符，则间隙设置正确。

否则，您需要重新进行调整。

5. 重复以上步骤
根据调整顺序，逐个调整每一个气门，重复以上步骤，直到所有气门的间隙都被正确调整。

气门调整是一项需要专业技能和经验的任务。

如果您不确定自己是否能够完成此项工作，请寻求专业技术支持。

单缸柴油机气门间隙调整是一项重要的维护任务，对于保持发动机性能和延长使用寿命具有重要意义。

以下是单缸柴油机气门间隙调整的步骤和注意事项，以帮助您更好地了解和完成此项任务。

一、准备工具
首先，确保已准备好所需的工具，包括扳手、塞尺、螺丝刀等。

这些工具将帮助您调整气门间隙。

二、查找气门间隙规格
在调整气门间隙之前，需要查找您的柴油机型号的气门间隙规格。

这些信息通常可以在发动机的用户手册或维修手册中找到。

确保按照正确的规格进行调整，以免损坏发动机。

三、热车调整
为了获得准确的气门间隙读数，建议在热车状态下进行调整。

启动柴油机并让其运行一段时间，直到达到正常工作温度。

四、调整气门间隙
找到气门摇臂和气门杆。

使用塞尺测量气门杆和摇臂之间的间隙。

比较测量值与规格值。

如果间隙过大或过小，需要进行调整。

使用扳手调整摇臂上的锁紧螺母。

通过旋转螺母来调整气门间隙，直到达到规格值。

重新测量气门间隙，确保已调整到正确的规格。

重复以上步骤，调整其他气门间隙。

五、注意事项
在调整气门间隙时，确保发动机处于关闭状态，以免发生意外。

使用正确的工具和方法，以免造成损坏。

调整气门间隙后，重新检查并紧固所有相关部件，确保安全可靠。

定期检查和调整气门间隙，以保持发动机性能。

柴油机气门间隙的两次调整法柴油机气门间隙两次调整法，调整速度快，应用较多。

实践中，又有“一分为二”法、“右排、左进、压缩全调”法以及“双－排－不－进”法等。

利用“坐标－辐线图”经变换可以得出以上几种方法。

1．“一分为二”法四冲程柴油机，从第Ⅰ缸活塞处于压缩行程上止点开始调整气门间隙，若为偶数缸，点火顺序为1－5－3－6－2－4的6缸机，除第Ⅰ缸的进排气门均可调外，余下缸的点火顺序可一分为二，即5－3－6－2－4，被分隔线划中的第Ⅵ缸的进排气门均不能调整，分隔线左侧缸的排气门和右侧排气门全可调整。

调整完后，将曲轴转一周，在调整第一次没有调整的气门间隙。

若为奇数缸，点火顺序为1－2－4－5－3的5缸机，除第Ⅰ缸的进排气门均可调外，用分隔线将余下缸（2－4－5－3）一分为二，分隔线的左侧的排气门和右侧的进气门全可调整。

调整完后将曲轴转一周，在调其余的气门。

2．“右排、右进、压缩全调”法将某缸（如A缸）置于压缩上止点时，按做功顺序排列，并使处于中间做功的某缸（如B缸）于A缸上下对正，并使A、B左右两列气缸数相等。

压缩全调是指A缸处于压缩上止点时，进排气门均可调；左进是指A缸处于压缩上止点时，排列在A、B左侧的进门可调；右排是指在同样情况下，排在A、B右侧的各缸的排气门可调；B缸此时处于排气上止点处，进排气门均不可调。

3．“双－排－不－进”法根据缸数和气缸做功顺序，将各缸号写在“双－排－不－进”4个字下方。

对于缸数小于或等于8缸的柴油机，按做功顺序“双”“不”2个字的下方各写1个缸号，而在“排”“进”2个字的下方各写1、2、3个缸号。

对于10刚柴油机，在“双”“不”2个字下方各写3个缸号。

而在“排”、“进”2个字下方各写2个缸号。

对于12缸柴油机，在“双－排－不－进”4个字下方各写3个缸号。

对于10、12缸柴油机，在“双”字下方的3个缸号应是按做功顺序的第1、2个缸号和最后1个缸号。

当写在“双”字下方的缸号处于压缩上止点时，此缸的进排气门均可调，与此同时，写在“排”字下方缸号排气门可调，写在“进”字下方缸号的进气门可调，写在“不”字下方缸号的进气门均不可调。

潍柴发动机气门间隙调整方法一、什么是气门间隙？气门间隙是指设置在发动机气门摇臂和气门柄之间的间隙。

气门间隙的大小对发动机的工作性能和寿命起着重要的影响。

如果气门间隙过小，会导致气门无法完全关闭，会引起气门磨损和冷却液进入气缸；如果气门间隙过大，会影响气门的开启时间和开启时间，降低发动机的动力和燃油消耗。

二、潍柴发动机气门间隙调整的步骤和方法1.首先，确定调整的气门，根据发动机说明书或者实际情况，确定需要调整气门的位置。

一般来说，气门间隙的调整是根据发动机的运转状态和规定的参数进行的。

2.然后，找到相应的气门摇臂和气门柄。

在潍柴发动机中，气门摇臂通常位于缸体上方，通过排气门座来调整气门间隙。

气门柄在发动机顶盖上，通常通过调整螺丝来改变气门的间隙。

3.接下来，使用适当的工具打开气门调整螺丝。

调整螺丝通常位于气门摇臂的顶部或底部，可以逆时针或顺时针旋转来调整气门间隙。

可以参考发动机说明书来确定螺丝的位置和旋转方向。

4.调整气门间隙的关键是确定气门相对活塞的位置。

通常有两种方法来确定气门位置：一种是使用手转飞轮，通过看活塞是否到达上止点来确定气门位置；另一种是使用特殊的工具，如气门卡尺，将其插入气门摇臂和活塞之间，以测量气门的间隙。

5.一旦确定了气门的位置，就可以根据发动机说明书中提供的参数来调整气门间隙。

通常情况下，通过旋转调整螺丝，逐步调整气门间隙的大小。

首先，使调整螺丝松开，然后旋转螺丝以增加或减小气门间隙。

最后，紧固调整螺丝，确保气门间隙处于规定的范围内。

6.调整完一个气门后，重复上述过程，逐个调整其他气门的间隙。

这是一个耗时的过程，需要耐心和仔细。

总结：潍柴发动机气门间隙的调整是确保发动机正常工作的重要步骤。

通过仔细按照发动机说明书的要求，使用合适的工具和方法，可以有效地调整气门间隙，提高发动机的工作性能和寿命。

调整气门间隙的过程需要耐心和仔细，必须确保气门间隙处于规定的范围内，以确保发动机的正常工作和运行。

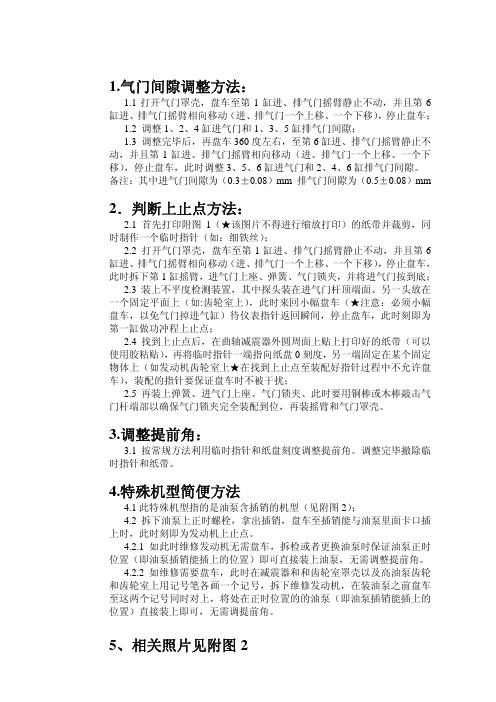

1.气门间隙调整方法：1.1打开气门罩壳，盘车至第1缸进、排气门摇臂静止不动，并且第6缸进、排气门摇臂相向移动（进、排气门一个上移、一个下移），停止盘车；1.2 调整1、2、4缸进气门和1、3、5缸排气门间隙；1.3 调整完毕后，再盘车360度左右，至第6缸进、排气门摇臂静止不动，并且第1缸进、排气门摇臂相向移动（进、排气门一个上移、一个下移），停止盘车，此时调整3、5、6缸进气门和2、4、6缸排气门间隙。

备注：其中进气门间隙为（0.3±0.08）mm 排气门间隙为（0.5±0.08）mm 2．判断上止点方法：2.1 首先打印附图1（★该图片不得进行缩放打印）的纸带并裁剪，同时制作一个临时指针（如：细铁丝）；2.2 打开气门罩壳，盘车至第1缸进、排气门摇臂静止不动，并且第6缸进、排气门摇臂相向移动（进、排气门一个上移、一个下移），停止盘车，此时拆下第1缸摇臂，进气门上座、弹簧、气门锁夹，并将进气门按到底；2.3装上不平度检测装置，其中探头装在进气门杆顶端面、另一头放在一个固定平面上（如:齿轮室上），此时来回小幅盘车（★注意：必须小幅盘车，以免气门掉进气缸）待仪表指针返回瞬间，停止盘车，此时刻即为第一缸做功冲程上止点；2.4找到上止点后，在曲轴减震器外圆周面上贴上打印好的纸带（可以使用胶粘贴），再将临时指针一端指向纸盘0刻度，另一端固定在某个固定物体上（如发动机齿轮室上★在找到上止点至装配好指针过程中不允许盘车），装配的指针要保证盘车时不被干扰；2.5再装上弹簧、进气门上座、气门锁夹、此时要用铜棒或木棒敲击气门杆端部以确保气门锁夹完全装配到位，再装摇臂和气门罩壳。

3.调整提前角：3.1按常规方法利用临时指针和纸盘刻度调整提前角。

调整完毕撤除临时指针和纸带。

4.特殊机型简便方法4.1此特殊机型指的是油泵含插销的机型（见附图2）；4.2拆下油泵上正时螺栓，拿出插销，盘车至插销能与油泵里面卡口插上时，此时刻即为发动机上止点。

6缸柴油机调气门方法
调节柴油机的气门间隙是保证燃油燃烧正常的一项重要工作。

下面是一种基本的调节方法：
1. 确保柴油机处于冷却状态，以免热胀冷缩影响调节结果。

2. 找到相关调节螺丝。

根据柴油机的型号和品牌，通常可以在汽缸盖上找到气门盖，其上有调节螺丝。

3. 用合适的工具打开气门盖，揭开盖子后可以看到簧片和挡板。

4. 使用一个厚度规测工具来测量气门片和挡板之间的间隙。

厚度规工具应适合于柴油机制造商提供的规定尺寸。

5. 如果间隙太大，使用一个螺丝刀锁定调节螺丝，然后用一个扳手或扭力扳手旋转调节螺丝，直到达到适当的间隙尺寸。

6. 如果间隙太小，使用相同的步骤，但旋转调节螺丝的方向与前一步相反。

7. 调整完一个气门后，用厚度工具再次检查气门间隙是否达到正确的尺寸。

8. 调节完一个气门后，关闭气门盖并继续调节其他气门。

注意：调节气门是一项技术活，如果你不熟悉操作柴油机，请咨询专业技术人员的帮助。

尽量遵循柴油机制造商提供的调节规范。

多缸柴油机气门间隙的调整方法
在多缸柴油机中，气门是引入和排出气体的关键部件之一。

为保证气门的正常工作，气门间隙需要定期进行调整。

下面是多缸柴油机气门间隙调整的方法：
1. 确定调整顺序和顺序：首先，需要确定调整顺序和顺序。

通常，这可以在车辆的维护手册中找到。

如果找不到，可以按照气门的安装位置进行调整，例如，先调整一号气门，然后是二号气门，以此类推。

2. 拆卸气门盖：然后，需要拆卸气门盖，使得气门和凸轮轴可见。

请注意，这需要在引擎冷却后进行，以免烫伤自己。

3. 确定顶死位置：接下来，需要确定气门的顶死位置。

这可以通过转动引擎并观察凸轮轴上的凸轮实现。

当一个气门完全关闭时，它就到达了顶死位置。

4. 调整气门间隙：一旦确定了气门的顶死位置，就可以通过旋转凸轮轴和使用一些工具来调整气门间隙了。

调整气门间隙需要根据车辆维护手册中的建议进行。

通常，气门间隙应在0.1-0.3毫米之间。

5. 重新安装气门盖：完成调整后，需要重新安装气门盖，并确保所有零件都安装正确。

6. 测试：最后，需要启动引擎并测试气门的正常工作。

如果发现气门出现噪音或工作不正常，请立即进行修理。

总之，定期检查和调整气门间隙可以提高多缸柴油机的燃油效率和性能，并延长引擎的使用寿命。

WD615系列柴油发动机配气相位和气门间隙的检查与调整方法首先，需要准备好所需的工具和材料。

常见的工具包括扳手、螺丝刀、测量卡尺等，而材料则包括各种规格的垫片。

接下来，我们将详细介绍检查与调整配气相位和气门间隙的具体步骤。

一、配气相位的检查与调整1.确定要检查的气缸的TDC位置。

可以通过取下第一缸的进气岔杆保护罩，转动发动机曲轴，观察进气岔杆的位置，当进气岔杆开始往下压时，即为第一缸TDC位置。

2.检查配气相位的方法是通过检查进气岔杆与排气岔杆之间的位置关系。

在TDC位置，进气岔杆的位置应该与排气岔杆的位置相对应。

如果不一致，就需要调整配气相位。

3.调整配气相位的方法是松开进气和排气凸轮轴的螺栓，并用特殊工具转动凸轮轴，直到进气岔杆与排气岔杆的位置相对应。

然后重新固定螺栓。

二、气门间隙的检查与调整1.确定要检查的气缸的TDC位置，方法同上。

2.松开相应气缸的进气和排气凸轮轴上的调整螺栓。

3.使用测量卡尺，检测进气和排气凸轮轴上各气门垫片与凸轮底座的间隙。

标准间隙值可以在发动机的技术手册中找到。

4.如果发现气门间隙过大或过小，需要更换相应尺寸的垫片。

通常情况下，增加垫片厚度可以减小间隙，减小垫片厚度可以增大间隙。

5.调整完毕后，重新固定调整螺栓，并使用扭矩扳手根据技术手册上的推荐扭矩进行拧紧。

需要注意的是，配气相位和气门间隙的检查与调整需要在发动机完全停止工作的情况下进行，并且需要按照发动机的技术手册中的要求进行操作。

此外，如果对发动机的机械结构和调整不了解或不确定，最好由专业技术人员进行操作。

锡柴6DM电喷国三机气门间隙调整方法方法一1、揭开飞轮壳堵塞，拨动飞轮起动齿轮慢慢转动柴油机当飞轮壳指针与飞轮上的“0”刻度线对齐时，第一缸（靠近水泵的为第一缸）或第六缸活塞即处于上止点位置。

拨动第一缸排气门摇臂，如松动，则为第一缸压缩上止点或看凸轮轴定位销孔.（此时可看到飞轮上TDC刻度线）。

厚薄规进气门间隙：0.3mm排气门间隙：3mm (带发动机制动装置)检测或调整气门间隙时，柴油机为冷态（低于60℃）注意：当厚薄规在进气门桥和摇臂压球座之间可以滑动而且感觉有粘接阻力时所测间隙值方为正确值。

2、第一缸活塞处于压缩上止点位置。

采用16mm专用套筒扳手，螺丝刀检查或调整1、2、4缸进气门间隙（带制动柱塞的较长的摇臂所驱动的为排气门，较短摇臂所驱动的为进气门）。

拧紧锁紧螺母，并复查气门间隙。

3、然后将飞轮逆时针转过128°，曲轴转角（可看到飞轮上“6、1”缸气门间隙调整位置“的刻线），调整第6缸的排气门间隙。

按照6-2-4-1-5-3的顺序调整各缸的排气门间隙。

注：其中再转到360°曲轴转角的位置（即重新看到TDC刻线的时候）调整6、3、5缸的进气门间隙。

方法二1、将发动机盘到第一缸压缩上止点，可以看到飞轮上“0”刻度线2、在此时“0”刻度线调整第1、2、4缸进气门间隙（0.3mm）3、逆时针盘动飞轮8 °，调整第3缸排气门间隙（3mm）4、再逆时针盘动飞轮120 °，调整第6缸排气门间隙（3mm）5、再逆时针盘动飞轮120 °，调整第2缸排气门间隙（3mm）6、逆时针盘动飞轮112 °，调整第3、5、6缸进气门间隙（0.3mm）7、再逆时针盘动飞轮8 °，调整第4缸排气门间隙（3mm）8、逆时针盘动飞轮120 °，调整第1缸排气门间隙（3mm）9、逆时针盘动飞轮120 °，调整第5缸排气门间隙（3mm）。
