工程常识之土的剪切试验和强度指标1、直接剪切试验在直剪仪中分别施加不同竖向压力，然后分别对施加水平剪切力进行剪切，求得破坏时的剪应力τ，根据库仑定律确定土的抗剪强度参数：内摩擦角ψ和黏聚力c。
试验方法分三种：（1）快剪Q（Quick shear）：在试样上施加垂直压力后，立即加水平剪切力。
在整个试验中，不允许试样的原始含水率有所改变（试样两端敷以隔水纸），即在试验过程中孔隙水压力保持不变（3~5min内剪坏）。
对透水性强的土（渗透系数大于10-6cm/s）不适用。
（2）固结快剪CQ（Consolidation Quick shear）：在垂直压力下土样完全排水固结稳定后，以很快速度施加水平剪力。
在剪切过程中不允许排水（规定在3~5min内剪坏）。
得到的强度指标适用于总应力法。
（3）慢剪S（Slow shear）：在加垂直荷重后，使其充分排水（试样两端敷以滤纸），在土样达到完全固结时，再加水平剪力；每加一次水平剪力后，均需经过一段时间，待土样因剪切引起的孔隙水压力完全消失后，再继续加下一次水平剪力。
得到的强度指标适用于有效应力法。
上述三种试验方法的受力条件不同，所得抗剪强度值也不同。
因此，必须根据土所处的实际应力情况来选择试验方法。
2、三轴剪切试验在三轴仪中，分别在不同的恒定周围压力（即小主应力）下，施加轴向压力（即产生主应力差-），进行剪切直至破坏，然后根据摩尔-库伦理论确定土的抗剪强度参数：内摩擦角ψ和黏聚力c。
试验方法分三种：（1）不固结不排水剪UU（Unconsolidation Undrained）：试样在施加周围压力和随后施加轴向压力力直至剪坏的整个试验过程中都不允许排水，这样从开始加压直至试样剪坏，土中的含水量始终保持不变，孔隙水压力也不可能消散，可以测得总应力抗剪强度指标c u，φu。
（2）固结不排水剪CU（Consolidation Undrained）：试样在施加周围压力时，允许试样充分排水，待固结稳定后，再在不排水的条件下施加轴向压力，直至试样剪切破坏，同时在受剪过程中测定土体的孔隙水压力，可以测得总应力抗剪强度指标c cu，φcu和有效应力抗剪强度指标c’，φ’。

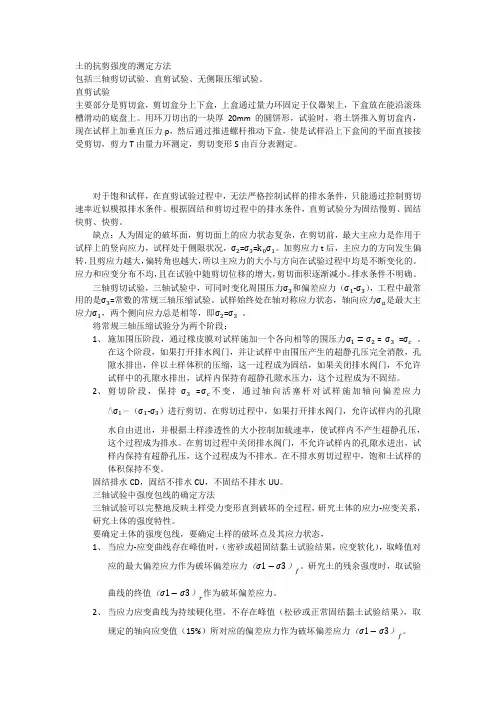

土的抗剪强度的测定方法包括三轴剪切试验、直剪试验、无侧限压缩试验。
直剪试验主要部分是剪切盒，剪切盒分上下盒，上盒通过量力环固定于仪器架上，下盒放在能沿滚珠槽滑动的底盘上。
用环刀切出的一块厚20mm的圆饼形，试验时，将土饼推入剪切盒内，现在试样上加垂直压力p，然后通过推进螺杆推动下盒，使是试样沿上下盒间的平面直接接受剪切，剪力T由量力环测定，剪切变形S由百分表测定。
对于饱和试样，在直剪试验过程中，无法严格控制试样的排水条件，只能通过控制剪切速率近似模拟排水条件。
根据固结和剪切过程中的排水条件，直剪试验分为固结慢剪、固结快剪、快剪。
缺点：人为固定的破坏面，剪切面上的应力状态复杂，在剪切前，最大主应力是作用于试样上的竖向应力，试样处于侧限状况，σ2=σ3=k0σ1。
加剪应力t后，主应力的方向发生偏转，且剪应力越大，偏转角也越大，所以主应力的大小与方向在试验过程中均是不断变化的。
应力和应变分布不均，且在试验中随剪切位移的增大，剪切面积逐渐减小。
排水条件不明确。
三轴剪切试验，三轴试验中，可同时变化周围压力σ3和偏差应力（σ1-σ3），工程中最常用的是σ3=常数的常规三轴压缩试验。
试样始终处在轴对称应力状态，轴向应力σa是最大主应力σ1，两个侧向应力总是相等，即σ2=σ3。
将常规三轴压缩试验分为两个阶段：1、施加围压阶段，通过橡皮膜对试样施加一个各向相等的围压力σ1=σ2=σ3=σc。
在这个阶段，如果打开排水阀门，并让试样中由围压产生的超静孔压完全消散，孔隙水排出，伴以土样体积的压缩，这一过程成为固结，如果关闭排水阀门，不允许试样中的孔隙水排出，试样内保持有超静孔隙水压力，这个过程成为不固结。
2、剪切阶段，保持σ3=σc不变，通过轴向活塞杆对试样施加轴向偏差应力∆σ1=（σ1-σ3）进行剪切。
在剪切过程中，如果打开排水阀门，允许试样内的孔隙水自由进出，并根据土样渗透性的大小控制加载速率，使试样内不产生超静孔压，这个过程成为排水。

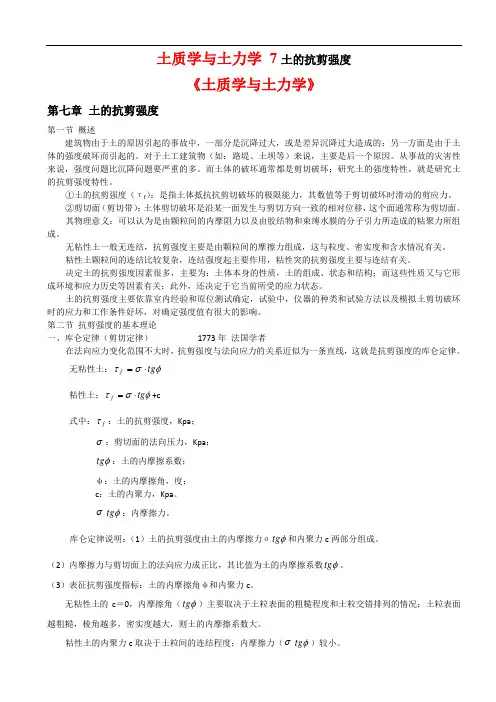

土质学与土力学 7土的抗剪强度《土质学与土力学》第七章 土的抗剪强度第一节 概述建筑物由于土的原因引起的事故中，一部分是沉降过大，或是差异沉降过大造成的；另一方面是由于土体的强度破坏而引起的。
对于土工建筑物（如：路堤、土坝等）来说，主要是后一个原因。
从事故的灾害性来说，强度问题比沉降问题要严重的多。
而土体的破坏通常都是剪切破坏；研究土的强度特性，就是研究土的抗剪强度特性。
①土的抗剪强度（τf ）：是指土体抵抗抗剪切破坏的极限能力，其数值等于剪切破坏时滑动的剪应力。
②剪切面（剪切带）：土体剪切破坏是沿某一面发生与剪切方向一致的相对位移，这个面通常称为剪切面。
其物理意义：可以认为是由颗粒间的内摩阻力以及由胶结物和束缚水膜的分子引力所造成的粘聚力所组成。
无粘性土一般无连结，抗剪强度主要是由颗粒间的摩擦力组成，这与粒度、密实度和含水情况有关。
粘性土颗粒间的连结比较复杂，连结强度起主要作用，粘性突的抗剪强度主要与连结有关。
决定土的抗剪强度因素很多，主要为：土体本身的性质，土的组成、状态和结构；而这些性质又与它形成环境和应力历史等因素有关；此外，还决定于它当前所受的应力状态。
土的抗剪强度主要依靠室内经验和原位测试确定，试验中，仪器的种类和试验方法以及模拟土剪切破坏时的应力和工作条件好坏，对确定强度值有很大的影响。
第二节 抗剪强度的基本理论一、库仑定律（剪切定律） 1773年 法国学者在法向应力变化范围不大时，抗剪强度与法向应力的关系近似为一条直线，这就是抗剪强度的库仑定律。
无粘性土：φστtg f ⋅= 粘性土：φστtg f ⋅=+c式中：f τ：土的抗剪强度，Kpa ；σ：剪切面的法向压力，Kpa ；φtg ：土的内摩擦系数；φ：土的内摩擦角，度；c ：土的内聚力，Kpa 。
σφtg ：内摩擦力。
库仑定律说明：（1）土的抗剪强度由土的内摩擦力σφtg 和内聚力c 两部分组成。
（2）内摩擦力与剪切面上的法向应力成正比，其比值为土的内摩擦系数φtg 。
土力学直剪试验(完整报告-含实验数据、强度图)直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分=0。
表的长针调至零，即R5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：垂直压力(KPa ) 手轮转数钢环读数(0.01mm)剪切位移(0.01mm)剪应力(KPa)10 00 0 0 02 16.0 24.0 39.520 4 21.0 59.0 51.870 6 23.0 97.0 56.810 8 24.0 136.0 59.280 10 24.8 175.2 61.256 12 24.8 215.2 61.256 14 24.8 255.2 61.256 16 24.7 295.3 61.009 18 24.8 335.2 61.256 20 24.8 375.2 61.256 22 24.8 415.2 61.256 24 24.8 455.2 61.2562000 0 0 02 20.0 20.0 49.400 4 32.0 48.0 79.040 6 38.2 81.8 94.354 8 42.0 118.0 103.740 10 47.0 153.0 116.090 12 49.0 191 121.030 14 49.1 230.9 121.277 16 49.1 270.9 121.277 18 49.1 310.9 121.277 20 49.0 351 121.030 22 49.0 391 121.030 24 49.0 431 121.0303000 0 0 02 25.0 15 61.750 4 42.0 38 103.740 6 52.2 67.8 128.934 8 57.8 102.2 142.766 10 62.6 137.4 154.62212 67.0 173 165.490 14 69.0 211 170.430 16 72.0 248 177.840 18 73.3 286.7 181.051 20 73.6 326.4 181.792 22 73.6 366.4 181.792 24 73.5 406.5 181.545 26 73.6 446.4 181.7924000 0 0 02 28.0 12.0 69.160 4 52.0 28.0 128.440 6 69.2 50.8 170.924 8 80.2 79.8 198.094 10 89.0 111 219.830 12 90.8 149.2 224.276 14 94.8 185.2 234.156 16 96.8 223.2 239.096 18 97.6 262.4 241.072 20 97.6 302.4 241.072 22 97.6 342.4 241.072 24 97.6 382.4 241.072 26 97.6 422.4 241.072剪切位移为4mm时对应的剪应力（kpa）即抗剪强度如下表：100 61.26200 121.03300 181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2。
