第7章土的抗剪强度

土的抗剪强度试验计算公式土的抗剪强度是指土壤在受到外部剪切力作用下的抵抗能力。

它是评价土壤抗剪性能的重要指标之一，对土工工程设计和土壤基础的稳定性分析具有重要意义。

本文将介绍土的抗剪强度试验的计算公式，并探讨其在工程实践中的应用。

土的抗剪强度试验常用的计算公式是库仑公式。

该公式是根据实验数据统计得出的经验公式，能够较好地描述土壤的抗剪强度特性。

库仑公式的表达式如下：τ = c + σtanφ其中，τ表示土壤的剪应力，c表示土壤的内聚力，σ表示土壤的正应力，φ表示土壤的内摩擦角。

在进行土的抗剪强度试验时，首先需要准备试样。

试样通常采用直径为50mm、高度为100mm的圆柱形样品，并且需要保证试样的表面平整。

然后，将试样放置在剪切装置上，施加剪切力，测量剪切力和位移的关系，从而得到剪切应力和剪切变形的数据。

在进行试验时，需要注意以下几点。

首先，试样的制备应严格按照规定要求进行，以保证试样的质量和一致性。

其次，在施加剪切力时，应逐渐增加剪切力的大小，以免试样破坏过快。

最后，在测量剪切力和位移时，应使用准确的测量设备，并保证测量结果的可靠性。

通过实验测得的剪应力和正应力数据，可以利用库仑公式计算土壤的抗剪强度。

首先，根据试验数据绘制剪应力-正应力曲线，然后通过拟合曲线确定内聚力c和内摩擦角φ的数值。

最后，将c和φ代入库仑公式，即可计算出土壤的抗剪强度。

土的抗剪强度试验的计算公式可以应用于土工工程设计和土壤基础的稳定性分析。

例如，在岩土工程中，通过测定土的抗剪强度，可以评估土体的稳定性，为工程的设计和施工提供依据。

此外，在地基处理中，可以根据土壤的抗剪强度选择合适的加固方式，以提高地基的承载能力和稳定性。

土的抗剪强度试验是评价土壤抗剪性能的重要手段之一。

通过库仑公式的计算，可以得到土壤的内聚力和内摩擦角的数值，从而评估土壤的抗剪强度。

这一计算公式在土工工程设计和土壤基础的稳定性分析中具有广泛的应用前景。

通过合理的试验设计和准确的数据处理，可以为工程实践提供有力支持，保障工程的安全和可靠性。

简答题第一章1、什么是土的颗粒级配？什么是土的颗粒级配曲线？土粒的大小及其组成情况，通常以土中各个粒组的相对含量（各粒组占土粒总量的百分数）来表示，称为土的颗粒级配（粒度成分）。

根据颗分试验成果绘制的曲线（采用对数坐标表示，横坐标为粒径，纵坐标为小于（或大于）某粒径的土重（累计百分）含量）称为颗粒级配曲线，它的坡度可以大致判断土的均匀程度或级配是否良好。

2、土中水按性质可分为哪几类？4、什么是土的结构？其基本类型是什么？简述每种结构土体的特点土的结构是指由土粒单元大小、矿物成分、形状、相互排列及其关联关系，土中水的性质及孔隙特征等因素形成的综合特征。

基本类型一般分为单粒结构、蜂窝结（粒径0.075~0.005mm）、絮状结构（粒径<0.005mm）。

单粒结构：土的粒径较大，彼此之间无连结力或只有微弱的连结力，土粒呈棱角状、表面粗糙。

蜂窝结构：土的粒径较小、颗粒间的连接力强，吸引力大于其重力，土粒停留在最初的接触位置上不再下沉。

絮状结构：土粒较长时间在水中悬浮，单靠自身中重力不能下沉，而是由胶体颗粒结成棉絮状，以粒团的形式集体下沉。

5、什么是土的构造？其主要特征是什么？土的宏观结构，常称之为土的构造。

是同一土层中的物质成分和颗粒大小等都相近的各部分之间的相互关系的特征。

其主要特征是层理性、裂隙性及大孔隙等宏观特征。

7、土的颗粒矿物质按其成分分为哪两类？毛细水是存在于地下水位以上，受到水与空气交界面处表面张力作用的自由水。

土中自由水从地下水位通过土的细小通道逐渐上升。

它不仅受重力作用而且还受到表面张力的支配。

毛细水的上升对建筑物地下部分的防潮措施和地基特的浸湿及冻胀等有重要影响；在干旱地区，地下水中的可溶盐随毛细水上升后不断蒸发，盐分积聚于靠近地表处而形成盐渍土。

在粉土和砂土中毛细现象最显著。

10、粘土的活动性为什么有很大差异？粘土颗粒（粘粒）的矿物成分主要有粘土矿物和其他化学胶结物或有机质，而粘土矿物是很细小的扁平颗粒，颗粒表面具有很强的与水相互作用的能力，表面积（比表面）愈大，这种能力就愈强，由于土粒大小而造成比表面数值上的巨大变化，必然导致土的活动性的极大差异，如蒙脱石颗粒比高岭石颗粒的比表面大几十倍，因而具有极强的活动性。

第7章土的抗剪强度强度指标实质上是抗剪强度参数，也就是土的强度指标，为什么？所测定的抗剪强度指标是有变化的，为什么？极限平衡条件？粘性土和粉土与无粘性土的表达式有何不同？中某点剪应力最大的平面不是剪切破坏面？如何确定剪切破坏面与小主应力作用方向夹角？剪试验和三轴压缩试验的土样的应力状态有什么不同？并指出直剪试验土样的大主应力方向。

的抗剪强度可表达为，称为抗剪强度指标，抗剪强度指标实质上就是抗剪强度参数。

于同一种土，抗剪强度指标与试验方法以及实验条件都有关系，不同的试验方法以及实验条件所测得的抗剪强度指标是不同。

）土的极限平衡条件：即或衡状态时破坏面与大主应力作用面间的夹角为，且粘性土（）时，或为在剪应力最大的平面上，虽然剪应力最大，但是它小于该面上的抗剪强度，所以该面上不会发生剪切破坏。

剪切破坏面与小剪试验土样的应力状态：；三轴试验土样的应力状态：。

直剪试验土样的大主应力作用方向与水平面夹剪试验三种方法和三轴压缩试验三种方法的异同点和适用性。

直剪试验三轴压缩试验试验方法试验过程成果表达试验方法试验过程成果表达快剪(Q-test, quick sheartest)试样施加竖向压力后，立即快速（0.02mm/min）施加水平剪应力使试样剪切，不固结不排水三轴试验，简称不排水试验(UU-test,unsolidation试样在施加围压和随后施加竖向压力直至剪切破坏的整个过程中都不允许排水，，undrained test)试验自始至终关闭排水阀门 固结快剪(consolidated quick shear test)允许试样在竖向压力下排水，待固结稳定后，再快速施加水平剪应力使试样剪切破坏，固结不排水三轴试验，简称固结不排水试验(CU-test,consolidation undrainedtest)试样在施加围压时打开排水阀门，允许排水固结，待固结稳定后关闭排水阀门，再施加竖向压力，使试样在不排水的条件下剪切破坏 ，慢剪(S-test, slowshear test)允许试样在竖向压力下排水，待固结稳定后，则以缓慢的速率施加水平剪应力使试样剪切，固结排水三轴试验，简称排水试验(CD-test,consolidationdrained test)试样在施加围压时允许排水固结，待固结稳定后，再在排水条件下施加竖向压力至试件剪切破坏，室内测定土的抗剪强度指标的常用手段一般是三轴压缩试验与直接剪切试验，在试验方法上按照排水条件又各自分为不固结不排水剪结排水剪与快剪、固结快剪、慢剪三种方法。

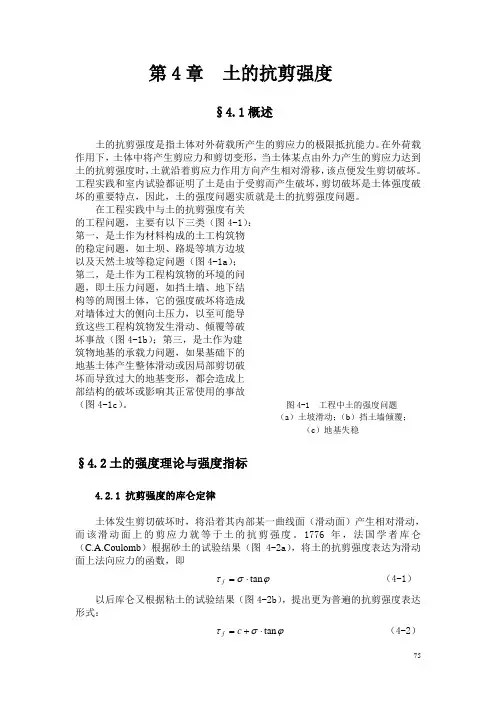

第4章土的抗剪强度§4.1概述土的抗剪强度是指土体对外荷载所产生的剪应力的极限抵抗能力。

在外荷载作用下，土体中将产生剪应力和剪切变形，当土体某点由外力产生的剪应力达到土的抗剪强度时，土就沿着剪应力作用方向产生相对滑移，该点便发生剪切破坏。

工程实践和室内试验都证明了土是由于受剪而产生破坏，剪切破坏是土体强度破坏的重要特点，因此，土的强度问题实质就是土的抗剪强度问题。

在工程实践中与土的抗剪强度有关的工程问题，主要有以下三类（图4-1）：第一，是土作为材料构成的土工构筑物的稳定问题，如土坝、路堤等填方边坡以及天然土坡等稳定问题（图4-1a）；第二，是土作为工程构筑物的环境的问题，即土压力问题，如挡土墙、地下结构等的周围土体，它的强度破坏将造成对墙体过大的侧向土压力，以至可能导致这些工程构筑物发生滑动、倾覆等破坏事故（图4-1b）；第三，是土作为建筑物地基的承载力问题，如果基础下的地基土体产生整体滑动或因局部剪切破坏而导致过大的地基变形，都会造成上部结构的破坏或影响其正常使用的事故（图4-1c）。

图4-1 工程中土的强度问题（a）土坡滑动；（b）挡土墙倾覆；（c）地基失稳§4.2土的强度理论与强度指标4.2.1 抗剪强度的库仑定律土体发生剪切破坏时，将沿着其内部某一曲线面（滑动面）产生相对滑动，而该滑动面上的剪应力就等于土的抗剪强度。

1776年，法国学者库仑（C.A.Coulomb）根据砂土的试验结果（图4-2a），将土的抗剪强度表达为滑动面上法向应力的函数，即（4-1）τtanσϕ=⋅f以后库仑又根据粘土的试验结果（图4-2b），提出更为普遍的抗剪强度表达形式：（4-2）τtanσϕ⋅=c+f式中τ—土的抗剪强度，kPa；fσ—剪切滑动面上的法向应力，kPa；c—土的粘聚力，kPa；ϕ—土的内摩擦角，（ ）。

式（4-1）和式（4-2）就是土的强度规律的数学表达式，它是库仑在十八世纪七十年代提出的，所以也称为库仑定律，它表明对一般应力水平，土的抗剪强度与滑动面上的法向应力之间呈直线关系，其中c、ϕ称为土的抗剪强度指标。

二、选择题1．在土的三相比例指标中，直接通过试验测定的是( B )。

A．d s，w，e B．d s，w，ρC．d s，e，ρD．e，w，ρ2．若某砂土的天然孔隙比与其所能达到的最大孔隙比相等，则该土( B )。

A．处于最密实的状态B．处于最松散的状态C．处于中等密实的状态D．相对密实度D r=l3．对无黏性土的工程性质影响最大的因素是( B )。

A．含水量B．密实度C．矿物成分D．颗粒的均匀程度4．处于天然状态的砂土的密实度一般用哪一种试验来测定? ( C ) A．载荷试验B．现场十字板剪切试验C．标准贯入试验D．轻便触探试验5．某黏性土的液性指数，I L=0.6，则该土的状态为( B )。

A．硬塑B．可塑C．软塑D．流塑6．黏性土的塑性指数I p越大，表示土的( B )。

A．含水量w越大B．黏粒含量越高C．粉粒含量越高D．塑限w p越高7．土的粒度成分是指( B )。

A．土颗粒的大小B．土颗粒大小的级配C．土颗粒的性质D．黏粒含量的大小8．土颗粒的大小及其级配，通常是用颗粒累计级配曲线来表示的，级配曲线越平缓表示( C )。

A．土粒大小较均匀，级配良好B．土粒大小不均匀，级配不良C．土粒大小不均匀，级配良好D．土粒大小较均匀，级配不良9．土的颗粒级配，也可用不均匀系数来表示，不均匀系数C u是用小于某粒径的土粒质量累计百分数的两个限定粒径之比来表示的，即( A )。

A．C u=d60/d10B．C u=d50/d10C．C u=d65/d15D．C u=d10/d6010．评价砂土的物理性质，是采用下列哪组指标来描述的( B )。

A．塑性指数、液性指数和天然含水量B．孔隙比、相对密实度和标准贯入击数C．最大干密度、压实系数和最优含水量D．天然孔隙比、最大孔隙比和最小孔隙比11．评价黏性土的物理指标主要有哪些( C )。

A．天然孔隙比、最大孔隙比和最小孔隙比B．最大干密度、压实系数和最优含水量C．塑限、液限和天然含水量D．孔隙比、相对密实度和标准贯入击数12．已知土粒比重Gs＝2.7，孔隙比e＝1，则该土的临界水力坡降为多少( C )。

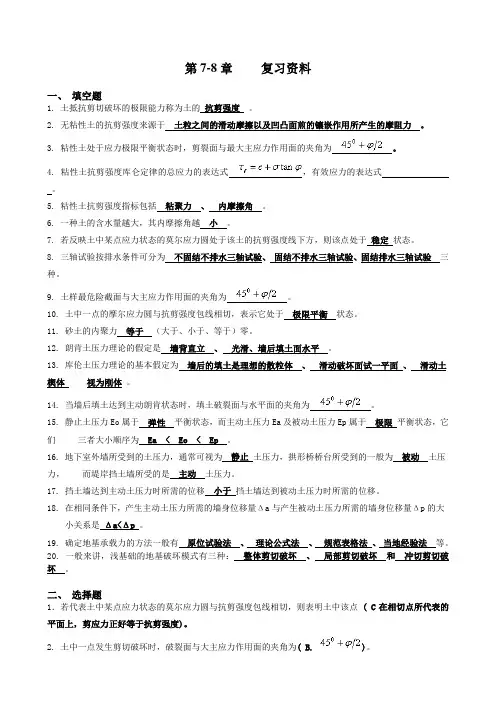

第7-8章复习资料一、填空题1. 土抵抗剪切破坏的极限能力称为土的抗剪强度。

2. 无粘性土的抗剪强度来源于土粒之间的滑动摩擦以及凹凸面煎的镶嵌作用所产生的摩阻力。

3. 粘性土处于应力极限平衡状态时，剪裂面与最大主应力作用面的夹角为。

4. 粘性土抗剪强度库仑定律的总应力的表达式，有效应力的表达式。

5. 粘性土抗剪强度指标包括粘聚力、内摩擦角。

6. 一种土的含水量越大，其内摩擦角越小。

7. 若反映土中某点应力状态的莫尔应力圆处于该土的抗剪强度线下方，则该点处于稳定状态。

8. 三轴试验按排水条件可分为不固结不排水三轴试验、固结不排水三轴试验、固结排水三轴试验三种。

9. 土样最危险截面与大主应力作用面的夹角为。

10. 土中一点的摩尔应力圆与抗剪强度包线相切，表示它处于极限平衡状态。

11. 砂土的内聚力等于（大于、小于、等于）零。

12. 朗肯土压力理论的假定是墙背直立、光滑、墙后填土面水平。

13. 库伦土压力理论的基本假定为墙后的填土是理想的散粒体、滑动破坏面试一平面、滑动土楔体视为刚体。

14. 当墙后填土达到主动朗肯状态时，填土破裂面与水平面的夹角为。

15. 静止土压力Eo属于弹性平衡状态，而主动土压力Ea及被动土压力Ep属于极限平衡状态，它们三者大小顺序为 Ea < Eo < Ep 。

16. 地下室外墙所受到的土压力，通常可视为静止土压力，拱形桥桥台所受到的一般为被动土压力，而堤岸挡土墙所受的是主动土压力。

17. 挡土墙达到主动土压力时所需的位移小于挡土墙达到被动土压力时所需的位移。

18. 在相同条件下，产生主动土压力所需的墙身位移量Δa与产生被动土压力所需的墙身位移量Δp的大小关系是Δa<Δp。

19. 确定地基承载力的方法一般有原位试验法、理论公式法、规范表格法、当地经验法等。

20. 一般来讲，浅基础的地基破坏模式有三种：整体剪切破坏、局部剪切破坏和冲切剪切破坏。

二、选择题1．若代表土中某点应力状态的莫尔应力圆与抗剪强度包线相切，则表明土中该点 ( C在相切点所代表的平面上，剪应力正好等于抗剪强度)。

土质学与土力学 7土的抗剪强度《土质学与土力学》第七章 土的抗剪强度第一节 概述建筑物由于土的原因引起的事故中，一部分是沉降过大，或是差异沉降过大造成的；另一方面是由于土体的强度破坏而引起的。

对于土工建筑物（如：路堤、土坝等）来说，主要是后一个原因。

从事故的灾害性来说，强度问题比沉降问题要严重的多。

而土体的破坏通常都是剪切破坏；研究土的强度特性，就是研究土的抗剪强度特性。

①土的抗剪强度（τf ）：是指土体抵抗抗剪切破坏的极限能力，其数值等于剪切破坏时滑动的剪应力。

②剪切面（剪切带）：土体剪切破坏是沿某一面发生与剪切方向一致的相对位移，这个面通常称为剪切面。

其物理意义：可以认为是由颗粒间的内摩阻力以及由胶结物和束缚水膜的分子引力所造成的粘聚力所组成。

无粘性土一般无连结，抗剪强度主要是由颗粒间的摩擦力组成，这与粒度、密实度和含水情况有关。

粘性土颗粒间的连结比较复杂，连结强度起主要作用，粘性突的抗剪强度主要与连结有关。

决定土的抗剪强度因素很多，主要为：土体本身的性质，土的组成、状态和结构；而这些性质又与它形成环境和应力历史等因素有关；此外，还决定于它当前所受的应力状态。

土的抗剪强度主要依靠室内经验和原位测试确定，试验中，仪器的种类和试验方法以及模拟土剪切破坏时的应力和工作条件好坏，对确定强度值有很大的影响。

第二节 抗剪强度的基本理论一、库仑定律（剪切定律） 1773年 法国学者在法向应力变化范围不大时，抗剪强度与法向应力的关系近似为一条直线，这就是抗剪强度的库仑定律。

无粘性土：φστtg f ⋅= 粘性土：φστtg f ⋅=+c式中：f τ：土的抗剪强度，Kpa ；σ：剪切面的法向压力，Kpa ；φtg ：土的内摩擦系数；φ：土的内摩擦角，度；c ：土的内聚力，Kpa 。

σφtg ：内摩擦力。

库仑定律说明：（1）土的抗剪强度由土的内摩擦力σφtg 和内聚力c 两部分组成。

（2）内摩擦力与剪切面上的法向应力成正比，其比值为土的内摩擦系数φtg 。

土力学第7章土坡稳定分析土力学是研究土的力学性质和土体力学行为的科学，其应用范围广泛，其中土坡稳定分析是土力学的重要内容之一。

本文将介绍土力学第7章土坡稳定分析的相关知识。

一、引言土坡稳定分析是土木工程领域中常见的问题，主要涉及到土体的坡面稳定性，通过合理的土坡稳定分析，可以有效预防土体的滑坡和坍塌等不稳定现象的发生，保障工程的安全运行。

二、土坡的稳定性分析方法1. 极限平衡法极限平衡法是土坡稳定性分析中常用的一种方法，主要通过确定土体内部的抗剪强度参数和荷载作用下的地下水位来评估土坡的稳定性。

该方法的基本原理是在土体发生滑动时，抗剪强度趋向于零，并以它为基础，推导出坡面上的切线力和压住力相平衡的几何关系。

2. 推移滑坡法推移滑坡法也是一种常用的土坡稳定性分析方法，它是通过计算土体受力平衡的状态下，坡面上产生滑动的可能性来进行稳定性评估。

在该方法中，通过施加水平力和重力对土坡进行计算，计算过程中考虑土体的切线力、压实力和滑动力等因素，以确定滑动的可能性。

3. 数值模拟法数值模拟法是近年来发展起来的一种土坡稳定性分析方法，它基于计算机技术和数值计算方法，通过建立数学模型对土坡进行力学分析。

数值模拟法可以更精确地描述土体的变形、滑动过程，并且可以考虑更多的影响因素，如土体的非线性行为和边界条件等，从而提高了分析的准确性和可靠性。

三、土坡稳定分析的应用案例1. 坡度较陡的公路土方工程对于坡度较陡的公路土方工程，土坡稳定性分析显得尤为重要。

在该案例中，可以采用极限平衡法来评估土坡的稳定性，并结合现场勘察数据和实验结果对土体的参数进行调整，从而得出最终的稳定性评估结果。

2. 水土保持工程水土保持工程中的护坡设计也需要进行土坡稳定性分析。

通过采用推移滑坡法，可以对护坡结构进行设计和评估，确保其能够承受地表径流和土壤侵蚀的作用，保持坡面的稳定性。

3. 基坑开挖工程在基坑开挖工程中，经常需要进行土坡稳定性分析，以确保土坡在开挖和施工过程中的稳定性。

土的抗剪强度试验计算公式土的抗剪强度试验是评估土壤在受到剪切力作用下的抵抗能力的一种方法。

它可以帮助我们了解土壤的稳定性和承载能力，对于土木工程、建筑工程和地质工程等领域具有重要意义。

本文将探讨土的抗剪强度试验的计算公式及其在实际工程中的应用。

让我们来了解土的抗剪强度试验的背景和意义。

土壤是由颗粒状物质和孔隙水组成的，当土壤受到外部剪切力时，其内部颗粒会发生相对位移，从而产生抗剪强度。

抗剪强度是描述土壤抵抗剪切力的能力，通常用剪切强度参数表示。

土的抗剪强度试验可以通过简单的试验装置来进行，如直剪试验或剪切筒试验。

通过测量土壤在不同应力状态下的抗剪强度，可以确定土壤的力学性质，为工程设计提供依据。

土的抗剪强度试验的计算公式主要有两种，分别是莫尔-库仑准则和塔努曼公式。

莫尔-库仑准则是最常用的计算土的抗剪强度的公式之一。

它假设土壤内部颗粒之间的剪切应力与正应力成正比。

莫尔-库仑准则的公式为：τ = c + σ tanφ其中，τ为土壤的剪切强度，c为土壤的内聚力，σ为正应力，φ为土壤的内摩擦角。

该公式适用于具有明显的内聚力和内摩擦角的土壤。

塔努曼公式是另一种常用的计算土的抗剪强度的公式。

它假设土壤的抗剪强度与正应力呈指数关系。

塔努曼公式的公式为：τ = c + σ^n其中，τ为土壤的剪切强度，c为土壤的内聚力，σ为正应力，n为塔努曼指数。

该公式适用于不同正应力下土壤抗剪强度变化较大的情况。

在实际工程中，土的抗剪强度试验的计算公式可以帮助工程师设计和评估土木结构的稳定性。

例如，在基坑开挖工程中，工程师需要确定土壤的抗剪强度，以确保土体足够稳定，不会发生坍塌。

通过进行土的抗剪强度试验，并根据试验结果计算出土壤的剪切强度，工程师可以选择合适的支护结构和施工方法，以确保工程的安全性。

土的抗剪强度试验的计算公式还可以应用于地质灾害的预测和防治。

例如，在山坡稳定性分析中，工程师需要评估土壤在坡面受到滑坡力作用时的抗剪强度。
