普通车床使用说明书范本

CW61 3型普通车床CW62 3型马鞍车床使用说明书床身上最大工件回转直径Φ30mm最大工件长度mm出厂编号中华人民共和国机床厂目录1.主要用途和适用范围-------------------------------------22.主要规格和主要参数-------------------------------------23.机床的传动系统------------------------------------------54.机床的液压系统-----------------------------------------125.机床的电器系统-----------------------------------------136.机床的冷却系统-----------------------------------------177.机床的润滑系统-----------------------------------------188.机床的吊运与安装----------------------------------------199.试车﹑调整及操作----------------------------------------2110.备件及易损件--------------------------------------------24本公司保留修改技术资料的权利，如有变动，恕不另行通知，一切以实物为准。

1. 主要用途和适用范围本机床能承担各种车削工作，如车削内外圆柱面，圆锥面，成形回转面和环形槽，车削端面及各种螺纹(公制、英制模数及径节螺纹)。

还可以进行钻孔、扩孔、铰孔、攻丝、套丝和滚花等工作。

在本机床上加工的零件几何精度达到IT7CW6263型马鞍车床特别适合扁平工件和畸形件的加工。

2.主要规格和主要参数2.1主要规格床身上最大工件回转直径630mm（830mm/930mm）最大工件长度750mm /1500mm /3000mm刀架上最大工件回转直径350mm（550mm/650mm) 主轴内孔直径80mm最大车削长度600mm /1350mm / 2850mm马鞍内最大工件回转直径800mm（1000mm/1100mm）马鞍内有效利用长度300mm2.2 主轴主轴孔前端锥度公制100mm顶尖锥度莫氏6号主轴转速级数18种主轴转速范围6-800r/min2.3进给系统纵横向进给量种数各64种纵向进给量范围1:10.1-1.52mm纵向进给量范围16:1 1.6-24.3mm纵向细进给量范围(用交换齿轮) 0.05-12.15mm床鞍快速移动速度4000mm/min横向进给量是纵向进给量的1/2倍丝杠螺距12mm公制螺纹有效种数50种公制螺纹有效范围1-240mm 英制螺纹有效种数26种英制螺纹有效范围14-1牙/模数螺纹有效种数53种模数螺纹有效范围0.5-120mm径节螺纹有效种数24种径节螺纹有效范围28-1牙/寸2.4刀架主轴中心线到刀架支承面的垂直距离33mm刀具截面尺寸30×30mm中刀架的回转角度±90°下刀架的最大横向行程420mm上刀架的最大行程200mm容许的最大切削力Pz19600N容许的最大进给力Px9800N2.5床尾顶尖套筒的直径100mm顶尖套筒的行程250mm顶尖套筒的锥度莫氏6号顶尖的锥度莫氏5号尾座的横向移动量±15mm2.6动力系统主电动机型号Y160M-4 主电动机功率11KW主电动机转速1460r/min 三角皮带规格B1905(B2108/CW83，B2235/CW９3）三角皮带根数4根快速电机型号(中间法兰盘式)NJ12-4T2快速电机功率 1.1KW快速电机转速1450r/min 2.7冷却系统冷却电机型号YSB-50冷却电机功率0.125KW冷却电机流量22L/min 2.8操纵及润滑系统齿轮泵型号（逆时针转）CB-B6齿轮泵压力 2.5Mpa齿轮泵流量6L/min齿轮泵转速1450r/min 油缸工作压力1-1.5Mpa 2.9机床的轮廓尺寸及重量机床的高度1508mm机床的宽度1309mm机床的长度3540/5040mm 机床的净重 3.7t/4.7t机床中心距1500/3000mm3.4主轴转速输出功率和最大扭距3.5.1前页所列常用螺纹，可以直接用进给箱及床头箱的手柄变换得到。

1、目的本规程用于指导操作者正确操作和使用设备。

2、适用范围本规程适用于指导本公司普通车床、球面里里的操作与安全操作。

3、管理内容3. 1操作规程3.1.1 操作者必须熟悉机床操作顺序和性能，严禁超性能使用设备。

3.1.2 操作者必须经过培训、考试或考核合格后，持证上岗。

3.1.3 开机前，检查各手柄位置是否正确，按设备润滑图表注油。

3.1.4 手动操作各手柄检查各机构是否正常。

操 3.1.5在低速档启动主轴，检查主轴箱润滑、离合、制动机构并进行自动走刀，然后进行中、高速运转15~20分钟。

作 3.1.6关闭机床电控总开关，关闭电控柜空气开关。

说 3.1.7清洁机床,按设备润滑图表进行注油润滑，对刮研面抹油。

3.2安全操作规程明 3.2.1工作前，应正确穿戴劳保用品。

1. 2.2不准开车装卸卡盘，装卸工件后应立即取下板手.禁止用手对卡盘刹车。

装工件时，要卡正卡紧，以免飞出伤人。

2. 2.3加工细长工件要用出t、刀架。

车头前面伸出部份不得超过工作直径的20~25倍，车头后面伸出超过300毫米时，必须加托架，必要时装设防护栏杆3.2.4锂光工件时，应右手在前，左手在后，身体离开卡盘，禁止用砂布裹在工件上砂光。

3. 2.5加工偏心工件时，必须加平衡铁（块），并要紧固牢靠，刹车不要过猛。

4. 2.6攻丝或套丝必须用专用工具，不准一手扶攻丝架（或板牙架）一手开车。

5. 2.7调整或修理车床时，必须关掉电源，挂“禁止合间”警示牌,需要点动或开动时，要通知操作者，否则不准开动。

制表审核批准。

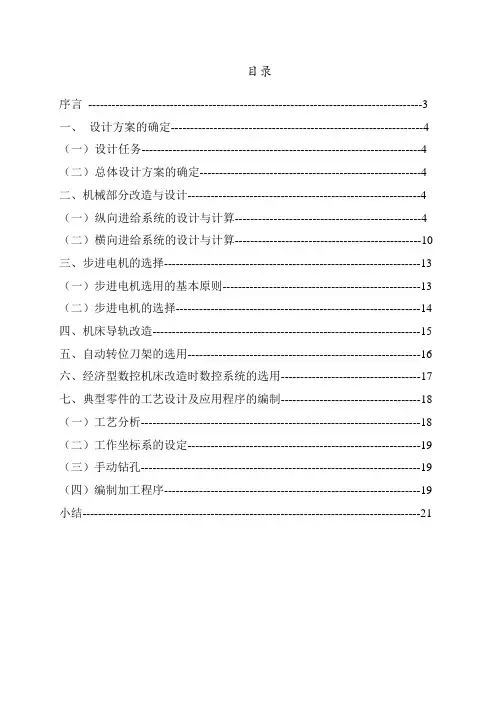

目录序言--------------------------------------------------------------------------------------3 一、设计方案的确定-----------------------------------------------------------------4 （一）设计任务------------------------------------------------------------------------4 （二）总体设计方案的确定---------------------------------------------------------4 二、机械部分改造与设计------------------------------------------------------------4 （一）纵向进给系统的设计与计算------------------------------------------------4 （二）横向进给系统的设计与计算------------------------------------------------10 三、步进电机的选择------------------------------------------------------------------13 （一）步进电机选用的基本原则---------------------------------------------------13 （二）步进电机的选择---------------------------------------------------------------14四、机床导轨改造---------------------------------------------------------------------15五、自动转位刀架的选用------------------------------------------------------------16六、经济型数控机床改造时数控系统的选用------------------------------------17七、典型零件的工艺设计及应用程序的编制------------------------------------18 （一）工艺分析------------------------------------------------------------------------18 （二）工作坐标系的设定------------------------------------------------------------19 （三）手动钻孔------------------------------------------------------------------------19 （四）编制加工程序------------------------------------------------------------------19 小结---------------------------------------------------------------------------------------21一、设计方案的确定C616型车床是一种加工效率高，操作性能好，社会拥有量大的普通车床。

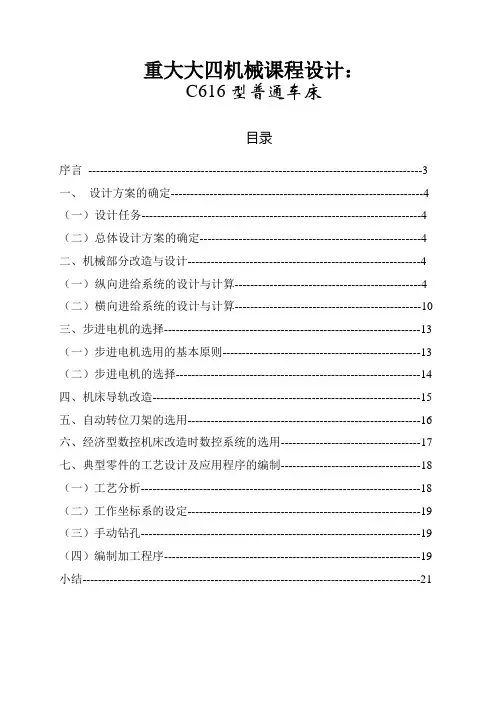

重大大四机械课程设计：C616型普通车床目录序言--------------------------------------------------------------------------------------3 一、设计方案的确定-----------------------------------------------------------------4 （一）设计任务------------------------------------------------------------------------4 （二）总体设计方案的确定---------------------------------------------------------4 二、机械部分改造与设计------------------------------------------------------------4 （一）纵向进给系统的设计与计算------------------------------------------------4 （二）横向进给系统的设计与计算------------------------------------------------10 三、步进电机的选择------------------------------------------------------------------13 （一）步进电机选用的基本原则---------------------------------------------------13 （二）步进电机的选择---------------------------------------------------------------14四、机床导轨改造---------------------------------------------------------------------15五、自动转位刀架的选用------------------------------------------------------------16六、经济型数控机床改造时数控系统的选用------------------------------------17七、典型零件的工艺设计及应用程序的编制------------------------------------18 （一）工艺分析------------------------------------------------------------------------18 （二）工作坐标系的设定------------------------------------------------------------19 （三）手动钻孔------------------------------------------------------------------------19 （四）编制加工程序------------------------------------------------------------------19 小结---------------------------------------------------------------------------------------21一、设计方案的确定C616型车床是一种加工效率高，操作性能好，社会拥有量大的普通车床。
