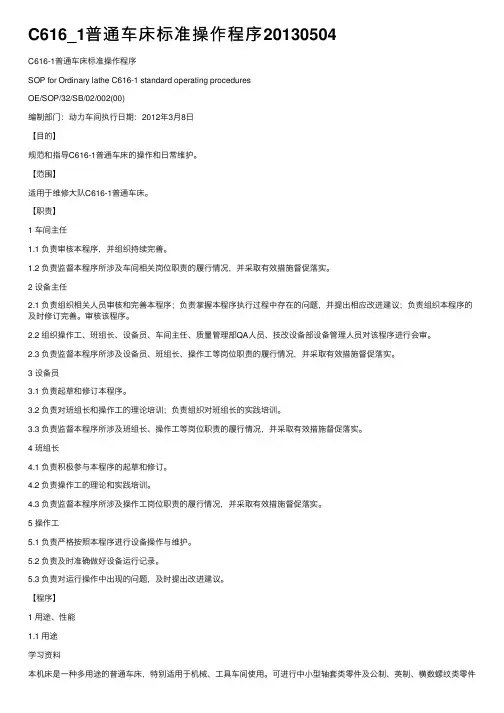

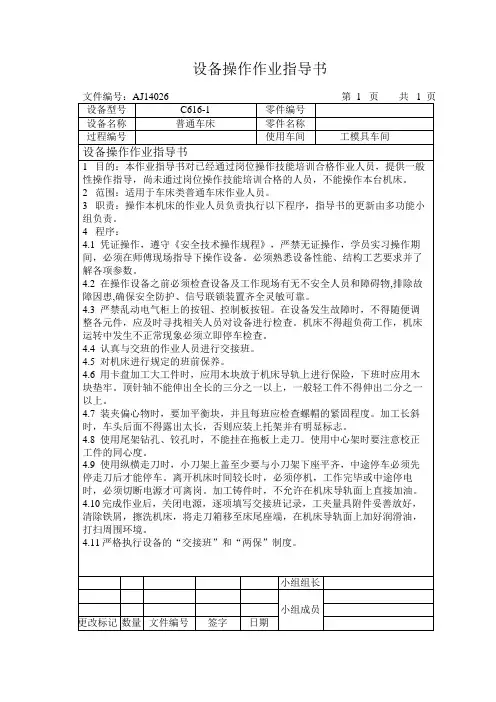

C616_1普通车床标准操作程序20130504C616-1普通车床标准操作程序SOP for Ordinary lathe C616-1 standard operating proceduresOE/SOP/32/SB/02/002(00)编制部门：动⼒车间执⾏⽇期：2012年3⽉8⽇【⽬的】规范和指导C616-1普通车床的操作和⽇常维护。
【范围】适⽤于维修⼤队C616-1普通车床。
【职责】1 车间主任1.1 负责审核本程序，并组织持续完善。
1.2 负责监督本程序所涉及车间相关岗位职责的履⾏情况，并采取有效措施督促落实。
2 设备主任2.1 负责组织相关⼈员审核和完善本程序；负责掌握本程序执⾏过程中存在的问题，并提出相应改进建议；负责组织本程序的及时修订完善。
审核该程序。
2.2 组织操作⼯、班组长、设备员、车间主任、质量管理部QA⼈员、技改设备部设备管理⼈员对该程序进⾏会审。
2.3 负责监督本程序所涉及设备员、班组长、操作⼯等岗位职责的履⾏情况，并采取有效措施督促落实。
3 设备员3.1 负责起草和修订本程序。
3.2 负责对班组长和操作⼯的理论培训；负责组织对班组长的实践培训。
3.3 负责监督本程序所涉及班组长、操作⼯等岗位职责的履⾏情况，并采取有效措施督促落实。
4 班组长4.1 负责积极参与本程序的起草和修订。
4.2 负责操作⼯的理论和实践培训。
4.3 负责监督本程序所涉及操作⼯岗位职责的履⾏情况，并采取有效措施督促落实。
5 操作⼯5.1 负责严格按照本程序进⾏设备操作与维护。
5.2 负责及时准确做好设备运⾏记录。
5.3 负责对运⾏操作中出现的问题，及时提出改进建议。
【程序】1 ⽤途、性能1.1 ⽤途学习资料本机床是⼀种多⽤途的普通车床，特别适⽤于机械、⼯具车间使⽤。
可进⾏中⼩型轴套类零件及公制、英制、横数螺纹类零件的加⼯。

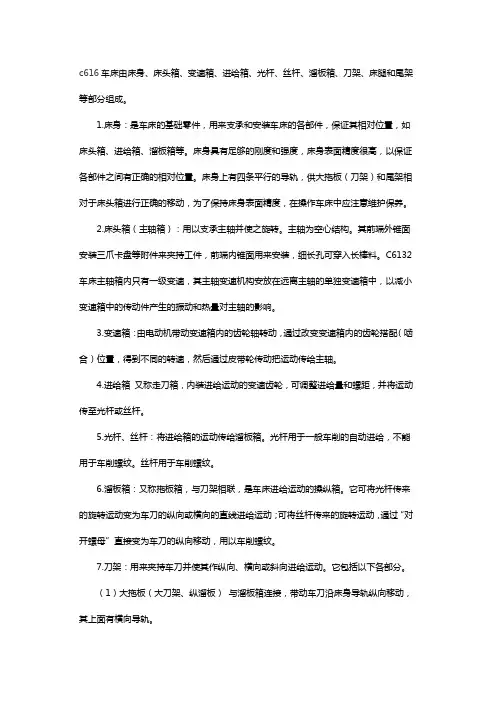

1.2 原理车床是作进给运动的车⼑对作旋转主运动的⼯件进⾏切削加⼯的机床。

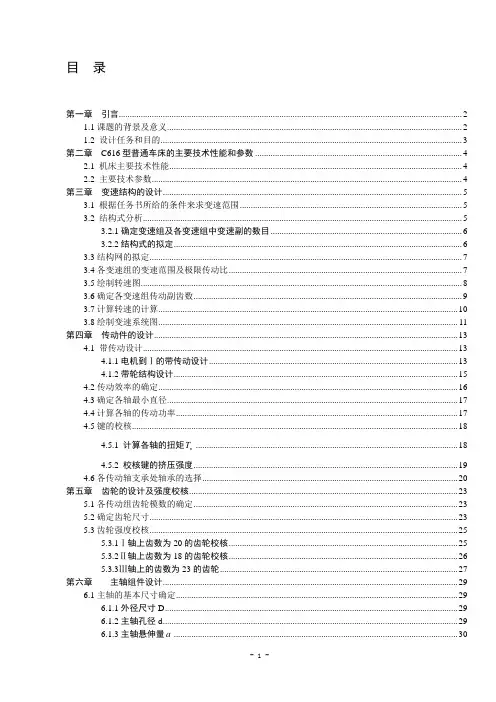

目录第一章引言 (2)1.1课题的背景及意义 (2)1.2 设计任务和目的 (3)第二章C616型普通车床的主要技术性能和参数 (4)2.1 机床主要技术性能 (4)2.2 主要技术参数 (4)第三章变速结构的设计 (5)3.1 根据任务书所给的条件来求变速范围 (5)3.2 结构式分析 (5)3.2.1确定变速组及各变速组中变速副的数目 (6)3.2.2结构式的拟定 (6)3.3结构网的拟定 (7)3.4各变速组的变速范围及极限传动比 (7)3.5绘制转速图 (8)3.6确定各变速组传动副齿数 (9)3.7计算转速的计算 (10)3.8绘制变速系统图 (11)第四章传动件的设计 (13)4.1 带传动设计 (13)4.1.1电机到Ⅰ的带传动设计 (13)4.1.2带轮结构设计 (15)4.2传动效率的确定 (16)4.3确定各轴最小直径 (17)4.4计算各轴的传动功率 (17)4.5键的校核 (18)T (18)4.5.1 计算各轴的扭矩n4.5.2 校核键的挤压强度 (19)4.6各传动轴支承处轴承的选择 (20)第五章齿轮的设计及强度校核 (23)5.1各传动组齿轮模数的确定 (23)5.2确定齿轮尺寸 (23)5.3齿轮强度校核 (25)5.3.1Ⅰ轴上齿数为20的齿轮校核 (25)5.3.2Ⅱ轴上齿数为18的齿轮校核 (26)5.3.3Ⅲ轴上的齿数为23的齿轮 (27)第六章主轴组件设计 (29)6.1主轴的基本尺寸确定 (29)6.1.1外径尺寸D (29)6.1.2主轴孔径d (29)6.1.3主轴悬伸量a (30)6.1.4支撑跨距L (31)L的确定 (31)6.1.5主轴最佳跨距6.2计算校核主轴得到的转速 (32)6.3轴上零件的固定方式及其特点 (34)6.4主轴刚度的校核 (34)6.5润滑 (37)小结 (39)参考文献 (40)谢辞 (41)第一章引言1.1课题的背景及意义制造业是我国国民经济的支柱产业，其增加值约占我国国内生产总值的40%以上，而先进的制造技术室振兴制造业系统工程的重要组成部分。

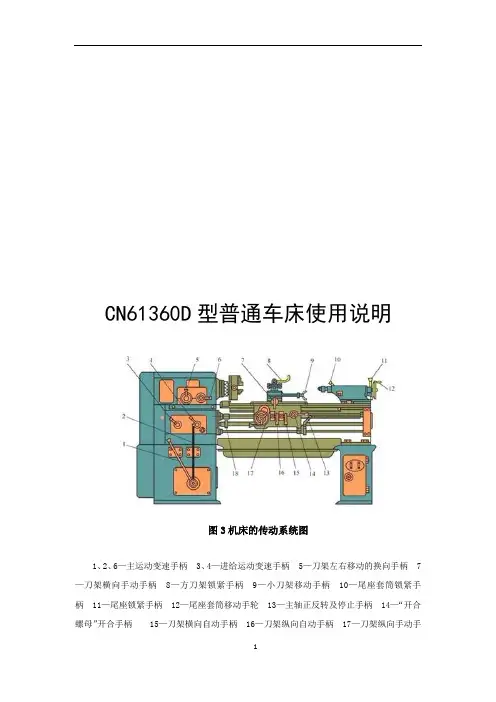

CN61360D型普通车床使用说明图 3 机床的传动系统图1、2、6—主运动变速手柄3、4—进给运动变速手柄5—刀架左右移动的换向手柄7 —刀架横向手动手柄8—方刀架锁紧手柄9—小刀架移动手柄10—尾座套筒锁紧手柄11—尾座锁紧手柄12—尾座套筒移动手轮13—主轴正反转及停止手柄14—“开合螺母”开合手柄15—刀架横向自动手柄16—刀架纵向自动手柄17—刀架纵向手动手轮18—光杠、丝杠更换使用的离合器目录摘要 (3)引言 (4)1 概述 (5)1.1 机床的主要用途和适用范围 (5)1.2 机床的主要技术参数 (6)1.3 机床的操纵系统 (7)2 机床的分析 (11)2.1 机床的传动系统 (11)2.2 机床的电气系统 (16)3 机床的维护 (22)3.1 机床的安装 (22)3.2 机床的润滑和冷却系统 (23)3.3 机床的保养及调整 (25)结束语 (29)致谢 (30)参考文献 (31)摘要本课题设计是关于CN61360D型普通车床的使用说明。
此机床主要用于零件的车削加工，另外还能进行钻孔、扩孔、镗孔、绞孔、攻丝等多种加工。
课题设计的主要内容包括：车床的操作系统、传动系统、电气系统的分析，并对电气系统的控制电路在原有的基础是进行了分析和改进，机床的性能更好的完善，工作效率更好的提高。
关键词：普通车床；传动；电气引言普通车床是能对轴、盘、环等多种类型工件进行多种工序加图 1-1 外形图工的卧式车床，常用于加工工件的内外回转表面、端面和各种内外螺纹，采用相应的刀具和附件，还可进行钻孔、扩孔、攻丝和滚花等。
普通车床是车床中应用最广泛的一种，约占车床类总数的 65%，因其主轴以水平方式放置故称为卧式车床。
本说明书介绍介绍的这款普通车床是出自南京二机数控车床有限公司型号为CN636D型，外形图见 1-1 。
本机床床身上最大工件回转直径360mm，实际毛坯回转直径可到405mm。
最大工件长度 750mm，实际顶针距可到810mm。
12机制对口课程设计：C616型普通车床目录序言--------------------------------------------------------------------------------------3 一、设计方案的确定-----------------------------------------------------------------4 （一）设计任务------------------------------------------------------------------------4 （二）总体设计方案的确定---------------------------------------------------------4 二、机械部分改造与设计------------------------------------------------------------4 （一）纵向进给系统的设计与计算------------------------------------------------4 （二）横向进给系统的设计与计算------------------------------------------------10 三、步进电机的选择------------------------------------------------------------------13 （一）步进电机选用的基本原则---------------------------------------------------13 （二）步进电机的选择---------------------------------------------------------------14四、机床导轨改造---------------------------------------------------------------------15五、自动转位刀架的选用------------------------------------------------------------16六、经济型数控机床改造时数控系统的选用------------------------------------17七、典型零件的工艺设计及应用程序的编制------------------------------------18 （一）工艺分析------------------------------------------------------------------------18 （二）工作坐标系的设定------------------------------------------------------------19 （三）手动钻孔------------------------------------------------------------------------19 （四）编制加工程序------------------------------------------------------------------19 小结---------------------------------------------------------------------------------------21一、设计方案的确定C616型车床是一种加工效率高，操作性能好，社会拥有量大的普通车床。
CN61360D型普通车床使用说明图3机床的传动系统图1、2、6—主运动变速手柄3、4—进给运动变速手柄5—刀架左右移动的换向手柄7—刀架横向手动手柄8—方刀架锁紧手柄9—小刀架移动手柄10—尾座套筒锁紧手柄11—尾座锁紧手柄12—尾座套筒移动手轮13—主轴正反转及停止手柄14—“开合螺母”开合手柄15—刀架横向自动手柄16—刀架纵向自动手柄17—刀架纵向手动手轮18—光杠、丝杠更换使用的离合器目录摘要 (3)引言 (4)1 概述 (5)1.1机床的主要用途和适用范围 (5)1.2机床的主要技术参数 (6)1.3机床的操纵系统 (7)2 机床的分析 (11)2.1机床的传动系统 (11)2.2机床的电气系统 (16)3机床的维护 (22)3.1 机床的安装 (22)3.2机床的润滑和冷却系统 (23)3.3机床的保养及调整 (25)结束语 (29)致谢 (30)参考文献 (31)摘要本课题设计是关于CN61360D型普通车床的使用说明。
此机床主要用于零件的车削加工，另外还能进行钻孔、扩孔、镗孔、绞孔、攻丝等多种加工。
课题设计的主要内容包括：车床的操作系统、传动系统、电气系统的分析，并对电气系统的控制电路在原有的基础是进行了分析和改进，机床的性能更好的完善，工作效率更好的提高。
关键词：普通车床；传动；电气引言普通车床是能对轴、盘、环等多种类型工件进行多种工序加工的卧式车床，常用于加工工件的内外回转表面、端面和各种内外螺纹，采用相应的刀具和附件，还可进行钻孔、扩孔、攻丝和滚花等。
普通车床是车床中应用最广泛的一种，约占车床类总数的65%，因其主轴以水平方式放置故称为卧式车床。
本说明书介绍介绍的这款普通车床是出自南京二机数控车床有限公司型号为CN636D型，外形图见1-1。
本机床床身上最大工件回转直径360mm，实际毛坯回转直径可到405mm。
最大工件长度750mm，实际顶针距可到810mm。
本机床功率大、转速高、刚性强、主轴孔径大，结构布置合理，适于进行高速切削和强力切削，加工的零件精度、圆度误差不大于0.01mm，表面粗糙度不低于Ra2.5μm，适用于单件、小批和成批多品种的机械加工车间使用。

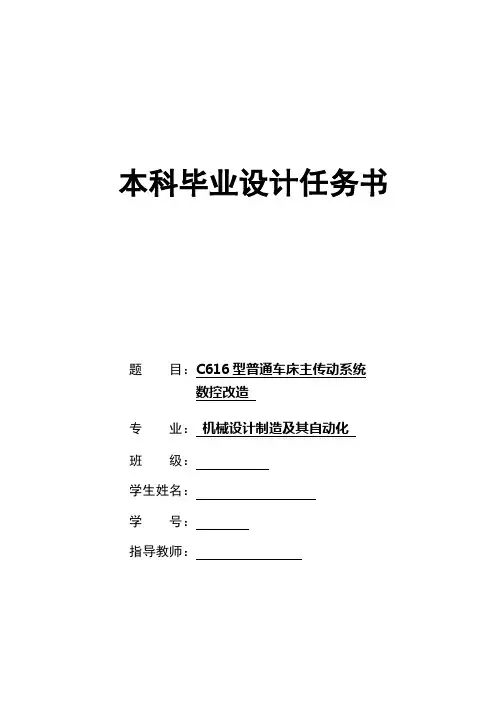

本科毕业设计任务书
