电气火灾报警系统设计

一级消防工程师考点火灾自动报警系统布线设计要求火灾自动报警系统的布线设计要求1．布线设计的一般规定1)火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300／500V的铜芯绝缘导线或铜芯电缆。

采用交流220／380V的供电和控制线路，应采用电压等级不低于交流450／750V的铜芯绝缘导线或铜芯电缆。

2)火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。

铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于下表的规定。

3)火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。

4)火灾自动报警系统的供电线路和传输线路设置在地(水)下隧道或湿度大于90％的场所时，线路及接线处应做防水处理。

5)采用无线通信方式的系统设计，应符合下列规定：①无线通信模块的设置间距不应大于额定通信距离的75％。

②无线通信模块应设置在明显部位，且应有明显标识。

2．室内布线设计1)火灾自动报警系统的传输线路应采用金属管、可挠(金属)电气导管、BI级以上的钢性塑料管或封闭式线槽保护。

2)火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。

3)线路暗敷设时，宜采用金属管、可挠(金属)电气导管或BI级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠(金属)电气导管或金属封闭线槽保护。

矿物绝缘类不燃性电缆可明敷。

4)火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。

如受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。

5)不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

6)采用穿管水平敷设时，除报警总线外，不同防火分区的线路不应穿入同一根管内。

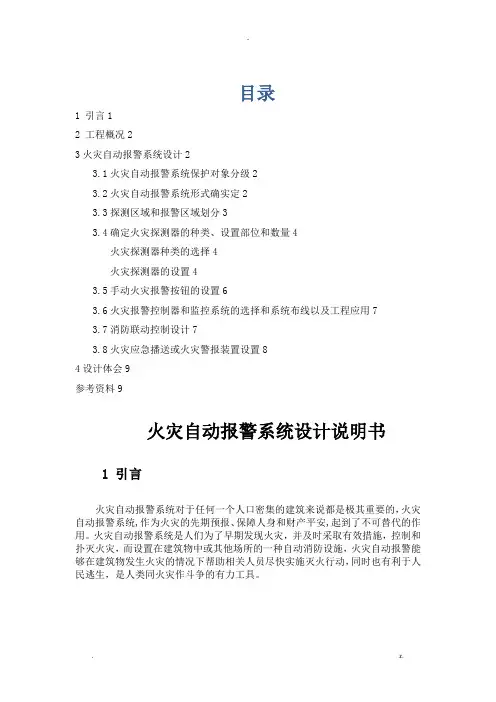

目录1 引言12 工程概况23火灾自动报警系统设计23.1火灾自动报警系统保护对象分级23.2火灾自动报警系统形式确实定23.3探测区域和报警区域划分33.4确定火灾探测器的种类、设置部位和数量4火灾探测器种类的选择4火灾探测器的设置43.5手动火灾报警按钮的设置63.6火灾报警控制器和监控系统的选择和系统布线以及工程应用73.7消防联动控制设计73.8火灾应急播送或火灾警报装置设置84设计体会9参考资料9火灾自动报警系统设计说明书1 引言火灾自动报警系统对于任何一个人口密集的建筑来说都是极其重要的，火灾自动报警系统,作为火灾的先期预报、保障人身和财产平安,起到了不可替代的作用。

火灾自动报警系统是人们为了早期发现火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其他场所的一种自动消防设施，火灾自动报警能够在建筑物发生火灾的情况下帮助相关人员尽快实施灭火行动，同时也有利于人民逃生，是人类同火灾作斗争的有力工具。

2 工程概况*综合大楼共31层，建筑物总建筑面积 F=51941m2;地上31层，地下1层。

建筑高度为99.40m，地下一层分两局部，其中一局部为人防工程。

建筑功能如下：地下一层平时使用局部：配电间，生活及消防水池泵房和通风机房。

地下一层人防工程局部：游泳池，健身房，餐厅，伙房和通风机房。

地上1~31层：办公，会议室及活动室等。

建筑层高如下：地下一层：6.00m 地上一层：4.50m 地上二层：4.00m 地上3~5层：3.6m 地上6，13，31层：3.4m 地上7~12层：3.15m 地上14~30层：3.00m3火灾自动报警系统设计3.1火灾自动报警系统保护对象分级该综合楼为高度99.40m的高层民用建筑，依据"高层民用建筑设计防火规GB 50045"和"火灾自动报警系统设计规GB 50116-2013"规定，该建筑为一类高层建筑，保护等级为一级。

前言本规范是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2006]77号)的要求，由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统设计规范》GB 50116-98进行全面修订的基础上编制而成。

本规范在修订过程中，修订组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究，认真总结了火灾事故教训和我国火灾自动报警系统工程的实践经验，参考了国内外相关标准规范，吸取了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

本规范共分12章和7个附录。

主要内容包括：总则、术语、基本规定、消防联动控制设计、火灾探测器的选择、系统设备的设置、住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统、系统供电、布线、典型场所的火灾自动报警系统等。

本次规范修订是一次全面修订。

在维持原规范基本框架、保留合理内容的基础上作了必要的补充和修改，主要体现在以下四个方面：1.补充了有关线型火灾探测器、吸气式感烟火灾探测器、可燃气体探测器、区域显示器、消防应急广播、气体灭火控制器、消防控制室图形显示装置、消防专用电话、火灾警报装置，以及模块等设备或部件的工程设计要求，使规范内容更加全面，更加符合实际需要。

2.增加了电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统的工程设计要求。

3.增加了道路隧道、油罐区、电缆隧道等典型场所使用的火灾自动报警系统的工程设计要求。

4.细化了消防联动控制的工程设计要求，使规范更具有可操作性。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部沈阳消防研究所负责具体技术内容的解释。

在本规范执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部沈阳消防研究所(地址：辽宁省沈阳市皇姑区文大路218-20号甲，邮政编码：110034)，以供今后修订时参考。

电气火灾监控系统设计电气火灾监控系统的设计是为了在电气火灾发生时能够及时发现火灾，并采取相应的措施进行扑救或疏散，从而保护人员的生命财产安全。

本文将从系统功能、设计要素、硬件设备和软件设计等方面介绍电气火灾监控系统的设计。

一、系统功能1.火灾报警功能：通过火灾报警设备（如火灾烟雾探测器、火焰探测器等）对发生的火灾进行报警。

2.火灾监控功能：通过视频监控设备对发生火灾的区域进行实时监控，及时掌握火灾情况，方便扑救和疏散。

3.火灾控制功能：通过火灾控制设备（如消防喷淋系统、通风设备等）对发生火灾的区域进行控制，减少火势扩大。

二、设计要素1.确定监控区域：根据建筑物的特点确定需要监控的区域，如发电机房、变电室等。

2.确定监控点位：在监控区域内确定合理的监控点位，考虑到视野的完整性和监控角度的合理性。

3.确定监控设备：根据监控点位确定适合的监控设备，包括摄像头、火灾探测器等。

4.建立传输通道：建立监控系统与监控中心之间的信息传输通道，确保监控数据的实时传输。

5.确定火灾报警联动措施：在监控系统与火灾报警系统之间建立联动机制，以便在发生火灾时能够及时报警。

三、硬件设备1.火灾烟雾探测器：可用于检测烟雾浓度，并发出报警信号。

2.火焰探测器：可通过红外线等技术检测火焰，发现火灾并报警。

3.摄像头：安装在监控点位，用于实时监控火灾区域，捕捉火灾情况。

4.喷淋系统：在发生火灾时自动启动，通过喷淋水来灭火。

5.通风设备：在火灾发生时自动启动，通过强制通风来控制火势扩散。

四、软件设计1.监控软件：用于实时监控火灾区域的视频画面，以及对监控点位进行管理和配置。

2.报警软件：用于接收火灾报警信号，并进行相应的处理，如发出警报声音、短信通知相关人员等。

3.数据处理软件：对监控数据进行处理和分析，可以发现火灾前兆，提高火灾的预警性能。

4.远程监控软件：可以通过互联网对火灾监控系统进行远程监控和控制，方便管理人员的操作。

总结：电气火灾监控系统设计需要考虑各个方面的功能和要素。
