压力表检定作业指导书

压力表检修作业指导书编制：___________审核：___________批准:1目的 (1)2适用范围 (1)3作业条件 (1)4风险分析/危害辨识 (1)5组织及人员公工 (2)6窗口计划 (2)7备件和工具明细 (2)8检修项目及工艺流程 (3)9检修工序及质量标准 (4)10质量验收单 (6)11试验报告 (7)12完工报告单 (8)13设备检修不符合项目处理单 (10)压力表检修作业指导书1目的1.1保证压力表检修符合检修工艺质量要求、文明生产管理标准。

1.2为所有参加本项目的工作人员，质检人员确左必须遵循的质量保证程序。

2适用范围适用于现场所有压力表检修工作.3作业条件3. 1办理检修工作票。

3.2作业组成员了解检修前压力表的缺陷。

3.3作业组成员了解压力表的运行状态。

3.4淸点所有专用工具齐全，检査合适，试验可靠。

3.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.7准备好检修用的各易损件，及材料。

3.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4风险分析/危害辨识4.1压力表检修总危害辨识：4.1.1参加检修的人员进行安全教冇和技术培训，达到上岗条件。

4. 1.2压力表内部无压力。

4.1.3压力表检修时，用力均匀严禁损伤设备及其部件。

4.1.4严禁携带工具以外的英它物品（如金属性物品或锋利物品以及危险物品进行现场）。

4.1.5作业组成员的着装要符合工作要求。

4.1.6各作业过程作业组长要进行安全交底，做好危险预想。

4.1.7工作完成后应认真清点常用工具，绝不许遗落在施工现4.2压力表检修危险点分析：4. 2. 1严格执行〈电业工作安全描施〉：4. 2. 2拆卸设备时用力均匀，以免损坏设备.4. 2. 3拆下的所有冷却水管口及油管口要用塑料布包好。

压力变送器检定作业指导书1.操作步骤:1.1 检测外观，装配牢固。

1.2 根据压力变送器量程选择相应压力泵和压力模块（选择大于最接近的）。

1.3 智能数字压力校验仪测量档正极接变送器的负级，变送器的正级接流量仪的15号正极;流量仪的6号流量输入正与16号24V输出负短接,27.28号线是220V 的电源线。

1.4 根据量程在（4mA，8mA，12mA，16mA，20mA）对应的压力值进行检定，检定其上升与下降的误差值。

1.5 计算结果判断变送器是否合格，允许误差=精度等级×(标准量程上限-下限）÷100实测误差=最大误差÷(实测量程上限-下限)×100精度=级别2×最大值÷100允许误差（%）= ×最大值÷100(连接流量计等仪器时)2.设备的使用及维护:2.1使用标准器前,首先检查仪器的合格校正标签有无过期,无标签的仪器不可使用，必须认真检查标准器及配套设备是否完好,检查标准器具检定(校准)证书是否在有效期内, 检查线路连接是否符合要求。

2.2 查看仪器的量程，最小刻度，使用时应注意哪些事项，按照使用说明书的要求及相应的操作程序正确操作，检定(校准)工作必须按照检定规程或校准规范进行。

2.3 仪器出现问题不正常运作时，要及时联系技术人员进行检修，严格擅自拆修和自行处理。

2.4 工作完毕必须将仪器电源切断后进行卫生清理，保持台面整洁。

2.5 每次检定后将压力泵、模块、接头擦试干净，并放入相应的盒中保管。

2.6 每隔两月将智能数字压力校验仪通电，保证能正常使用。

2.7 每年定期将压力模块送往质量技术监督局检定，校验标准器误差。

3.安全注意事项：3.1注意通电时不要触电。

4.执行记录4.1标准室温湿度记录表4.2 检定/校准证书号目录4.3 标准室仪器点检记录表。

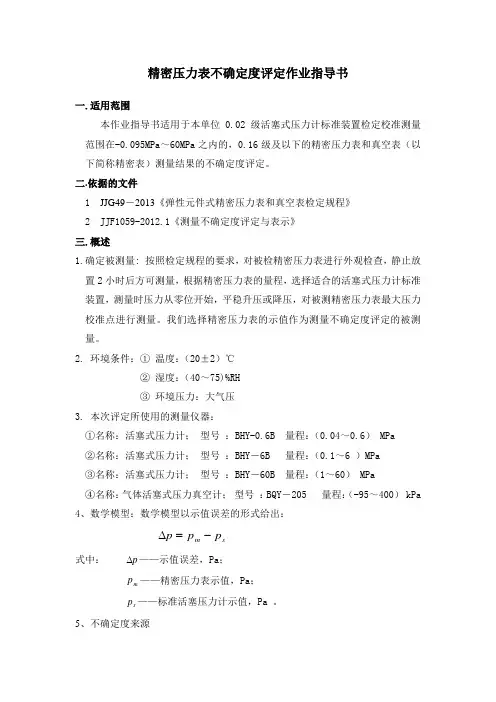

精密压力表不确定度评定作业指导书一.适用范围本作业指导书适用于本单位0.02级活塞式压力计标准装置检定校准测量范围在-0.095MPa ～60MPa 之内的，0.16级及以下的精密压力表和真空表（以下简称精密表）测量结果的不确定度评定。

二.依据的文件1 JJG49－2013《弹性元件式精密压力表和真空表检定规程》2 JJF1059-2012.1《测量不确定度评定与表示》三.概述1.确定被测量: 按照检定规程的要求，对被检精密压力表进行外观检查，静止放置2小时后方可测量，根据精密压力表的量程，选择适合的活塞式压力计标准装置，测量时压力从零位开始，平稳升压或降压，对被测精密压力表最大压力校准点进行测量。

我们选择精密压力表的示值作为测量不确定度评定的被测量。

2. 环境条件：① 温度：（20±2）℃② 湿度：（40～75)%RH③ 环境压力：大气压3. 本次评定所使用的测量仪器：①名称：活塞式压力计； 型号 ：BHY-0.6B 量程：（0.04～0.6） MPa ②名称：活塞式压力计； 型号 ：BHY －6B 量程：（0.1～6 ）MPa③名称：活塞式压力计； 型号 ：BHY －60B 量程：（1～60） MPa④名称：气体活塞式压力真空计； 型号 ：BQY －205 量程：（-95～400） kPa4、数学模型：数学模型以示值误差的形式给出：s m p p p -=∆式中： p ∆——示值误差，Pa ；m p ——精密压力表示值，Pa ；s p ——标准活塞压力计示值，Pa 。

5、不确定度来源5.1 被测精密压力表示值标准不确定度)(m p u 由下列不确定度分量构成： ①被测精密压力表重复测量引起的不确定度分量)(1m p u 。

②被测精密压力表估读引起的不确定度分量)(2m p u 。

③环境温度引起的不确定度分量)(3m p u 。

5.2标准活塞压力计示值标准不确定度)(s p u 由下列不确定度分量构成： ①标准活塞压力计的准确度引起的不确定度分量)(1s p u 。

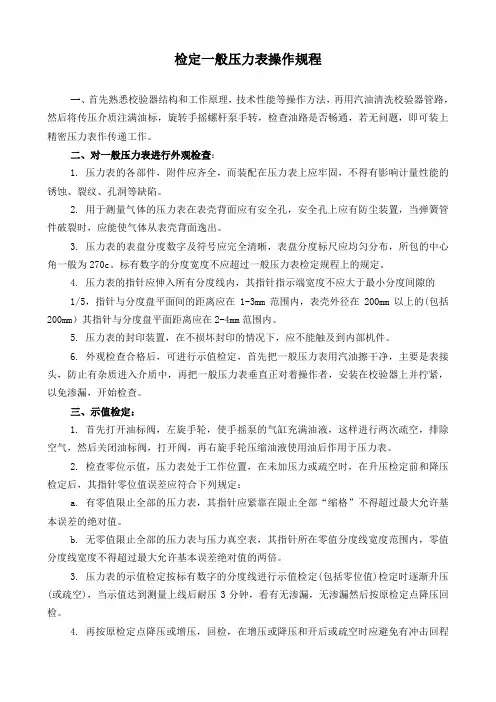

检定一般压力表操作规程一、首先熟悉校验器结构和工作原理，技术性能等操作方法，再用汽油清洗校验器管路，然后将传压介质注满油标，旋转手摇螺杆泵手转，检查油路是否畅通，若无问题，即可装上精密压力表作传递工作。

二、对一般压力表进行外观检查：1. 压力表的各部件，附件应齐全，而装配在压力表上应牢固，不得有影响计量性能的锈蚀、裂纹、孔洞等缺陷。

2. 用于测量气体的压力表在表壳背面应有安全孔，安全孔上应有防尘装置，当弹簧管件破裂时，应能使气体从表壳背面逸出。

3. 压力表的表盘分度数字及符号应完全清晰，表盘分度标尺应均匀分布，所包的中心角一般为270c。

标有数字的分度宽度不应超过一般压力表检定规程上的规定。

4. 压力表的指针应伸入所有分度线内，其指针指示端宽度不应大于最小分度间隙的1/5，指针与分度盘平面间的距离应在1-3mm范围内，表壳外径在200mm以上的(包括200mm）其指针与分度盘平面距离应在2-4mm范围内。

5. 压力表的封印装置，在不损坏封印的情况下，应不能触及到内部机件。

6. 外观检查合格后，可进行示值检定，首先把一般压力表用汽油擦干净，主要是表接头，防止有杂质进入介质中，再把一般压力表垂直正对着操作者，安装在校验器上并拧紧，以免渗漏，开始检查。

三、示值检定：1. 首先打开油标阀，左旋手轮，使手摇泵的气缸充满油液，这样进行两次疏空，排除空气，然后关闭油标阀，打开阀，再右旋手轮压缩油液使用油后作用于压力表。

2. 检查零位示值，压力表处于工作位置，在未加压力或疏空时，在升压检定前和降压检定后，其指针零位值误差应符合下列规定：a. 有零值限止全部的压力表，其指针应紧靠在限止全部“缩格”不得超过最大允许基本误差的绝对值。

b. 无零值限止全部的压力表与压力真空表，其指针所在零值分度线宽度范围内，零值分度线宽度不得超过最大允许基本误差绝对值的两倍。

3. 压力表的示值检定按标有数字的分度线进行示值检定(包括零位值)检定时逐渐升压(或疏空)，当示值达到测量上线后耐压3分钟，看有无渗漏，无渗漏然后按原检定点降压回检。
