初中化学图像习题

一、中考初中化学金属与酸反应的图像1．如图所示曲线正确的是A．加热一定质量的高锰酸钾B．一定量的Fe加到AgNO3溶液中C．等质量的Mg和Zn分别加足量盐酸D．氢氧化钠溶液加水稀释【答案】C【解析】【分析】【详解】A、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B、一定量的Fe加到AgNO3溶液中，332=FeFe+2AgNO NO()+2Ag，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C、等质量的Mg和Zn分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl+H↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl+H↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。

故选C。

2．镁、铝、锌、铁与稀盐酸或稀硫酸之间的反应规律及图象正确的是()A等质量的镁、铝、锌、铁与足量酸反应，氢气质量与反应时间的关系图象B等质量的镁、铝、锌、铁与足量酸反应，氢气质量与酸溶液的关系图象C等量酸与足量镁、铝、锌、铁反应，氢气质量与反应时间的关系图象D等量酸与足量镁、铝、锌、铁反应，氢气质量与金属质量的关系图象A．A B．B C．C D．D【答案】C【解析】【分析】等量酸与足量金属反应时，产生氢气的质量相等，金属活动性越强，产生氢气速率越快；等量金属与足量酸反应时，金属活动性越强，产生氢气越快，金属的化合价金属的相对原子质量越大，产生氢气越多。

【详解】A、等质量的镁、铝、锌、铁与足量酸反应，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；B、等质量的镁、铝、锌、铁与足量酸反应，反应的酸质量相等时生成氢气质量相等，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；C、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，由于镁比铝活泼，铝比锌活泼，锌比铁活泼，因此反应时间由短到长的顺序是镁、铝、锌、铁，该选项对应关系正确；D、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，当金属质量相等时，生成氢气质量由大到小是顺序是铝、镁、铁、锌，该选项对应关系不正确。

九年级化学化学图像题汇编解题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。

B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。

C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。

D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。

【来源】江苏省盐城市东台市实验中学教育集团城东分校2019-2020学年九年级下学期第一次月考化学试题【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。

故选B。

2．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。

【详解】A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；D、红磷燃烧放热，导致气压增大的趋势大于氧气减少导致气压减小的趋势，因此气压增大，完全反应后冷却至室温，由于氧气消耗，气压减小，即小于反应前的气压，故D正确。

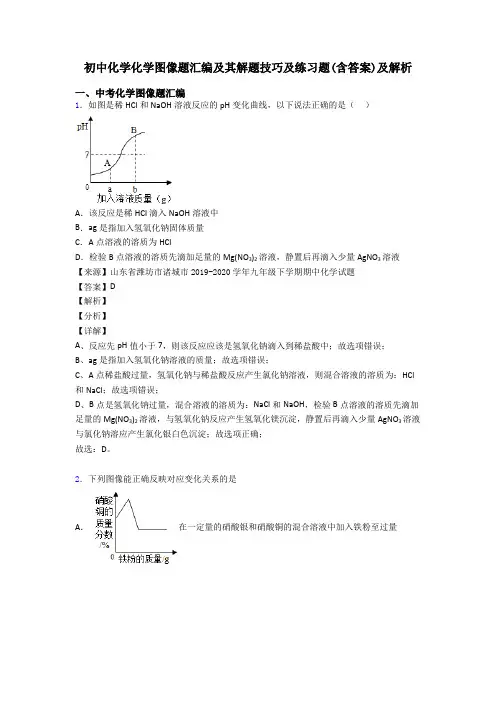

初中化学化学图像题汇编及其解题技巧及练习题(含答案)及解析 一、中考化学图像题汇编 1．如图是稀HCl和NaOH溶液反应的pH变化曲线，以下说法正确的是（ ）

A．该反应是稀HCl滴入NaOH溶液中

B．ag是指加入氢氧化钠固体质量

C．A点溶液的溶质为HCl D．检验B点溶液的溶质先滴加足量的Mg(NO3)2溶液，静置后再滴入少量AgNO3溶液

【来源】山东省潍坊市诸城市2019-2020学年九年级下学期期中化学试题 【答案】D 【解析】 【分析】 【详解】 A、反应先pH值小于7，则该反应应该是氢氧化钠滴入到稀盐酸中；故选项错误；

B、ag是指加入氢氧化钠溶液的质量；故选项错误；

C、A点稀盐酸过量，氢氧化钠与稀盐酸反应产生氯化钠溶液，则混合溶液的溶质为：HCl和NaCl；故选项错误； D、B点是氢氧化钠过量，混合溶液的溶质为：NaCl和NaOH，检验B点溶液的溶质先滴加

足量的Mg(NO3)2溶液，与氢氧化钠反应产生氢氧化镁沉淀，静置后再滴入少量AgNO3溶液与氯化钠溶应产生氯化银白色沉淀；故选项正确； 故选：D。

2．下列图像能正确反映对应变化关系的是

A． 在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量 B． 一氧化碳还原氧化铁

C． 质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反

应 D． 向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉

和铁粉 【答案】D 【解析】 【详解】 A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数

将变成0，故A错误； B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减

少直至氧化铁反应完全，固体的质量将保持不变，故B错误； C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量

相同，故C错误； D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不

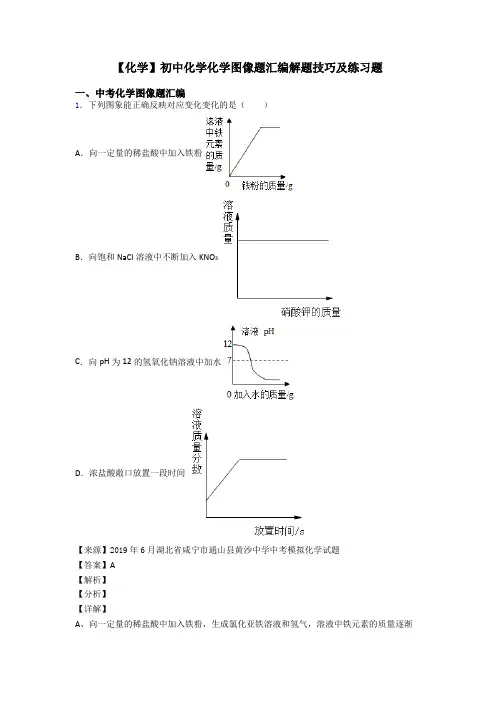

【化学】初中化学化学图像题汇编解题技巧及练习题一、中考化学图像题汇编1．下列图象能正确反映对应变化变化的是（）A．向一定量的稀盐酸中加入铁粉B．向饱和NaCl溶液中不断加入KNO3C．向pH为12的氢氧化钠溶液中加水D．浓盐酸敞口放置一段时间【来源】2019年6月湖北省咸宁市通山县黄沙中学中考模拟化学试题【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，生成氯化亚铁溶液和氢气，溶液中铁元素的质量逐渐增加，至完全反应，不再发生改变，故选项正确。

B、向饱和NaCl溶液中不断加入KNO3，硝酸钾能继续溶解，溶液的质量逐渐增加，至达到饱和状态，不再发生改变，故选项错误。

C、向pH为12的氢氧化钠溶液中加水，溶液始终显碱性，pH不可能小于7，故选项错误。

D、浓盐酸具有挥发性，溶质质量减少，溶剂质量不变，则溶质质量分数逐渐减小，故选项错误。

故选：A。

2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。

故选：B。

3．下列图象，能正确反映对应变化关系的是( )A ．向饱和石灰水中加入一定量CaOB ．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
