初中化学化学图像题汇编解题技巧讲解及练习题(含答案)

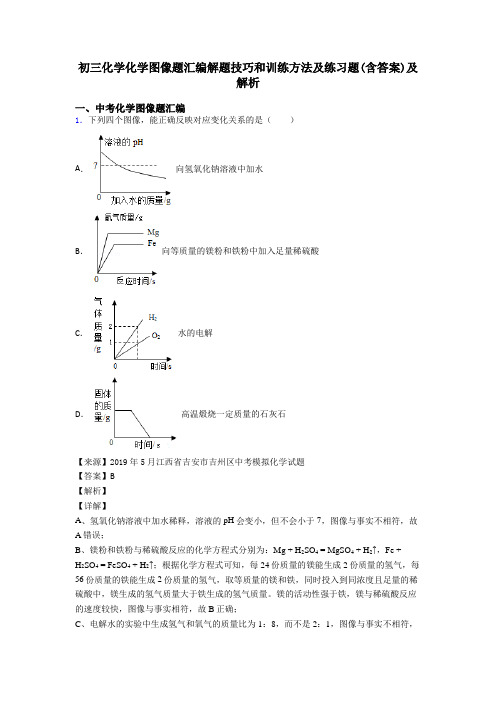

初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)及解析一、中考化学图像题汇编1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。

镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。

故选B。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图象，能正确反映对应变化关系的是( )A．向饱和石灰水中加入一定量CaOB．电解水生成氢气和氧气的质量C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中D．向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。

初中化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。

故选：C 。

2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A ． B ．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。

故选D 。

3．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。

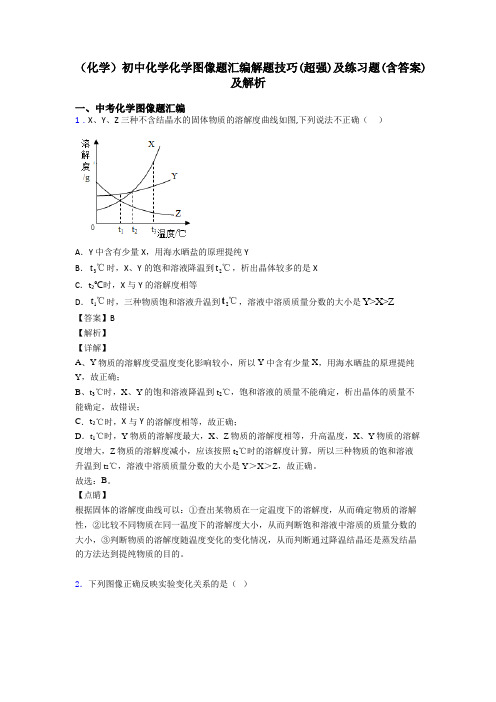

（化学）初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．X、Y、Z三种不含结晶水的固体物质的溶解度曲线如图,下列说法不正确（）A．Y中含有少量X，用海水晒盐的原理提纯YB．3t℃时，X、Y的饱和溶液降温到2t℃，析出晶体较多的是XC．t2℃时，X与Y的溶解度相等D．1t℃时，三种物质饱和溶液升温到2t℃，溶液中溶质质量分数的大小是Y>X>Z【答案】B【解析】【详解】A、Y物质的溶解度受温度变化影响较小，所以Y中含有少量X，用海水晒盐的原理提纯Y，故正确；B、t3℃时，X、Y的饱和溶液降温到t2℃，饱和溶液的质量不能确定，析出晶体的质量不能确定，故错误；C．t2℃时，X与Y的溶解度相等，故正确；D．t1℃时，Y物质的溶解度最大，X、Z物质的溶解度相等，升高温度，X、Y物质的溶解度增大，Z物质的溶解度减小，应该按照t2℃时的溶解度计算，所以三种物质的饱和溶液升温到t2℃，溶液中溶质质量分数的大小是Y＞X＞Z，故正确。

故选：B。

【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。

2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。

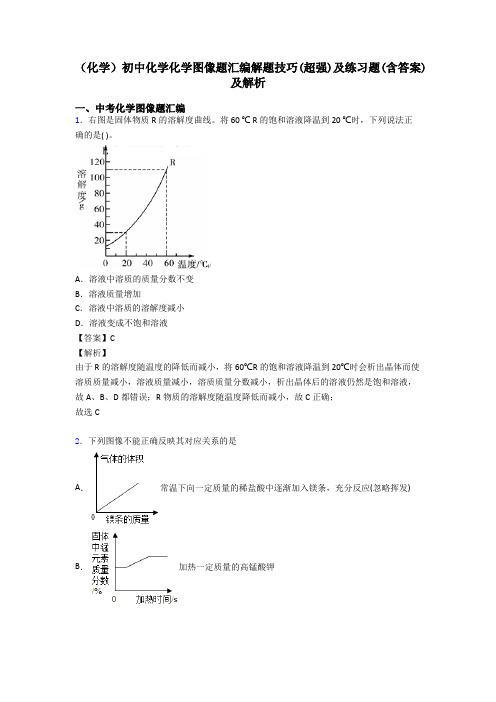

（化学）初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．右图是固体物质R的溶解度曲线。

将60 ℃ R的饱和溶液降温到20 ℃时，下列说法正确的是( )。

A．溶液中溶质的质量分数不变B．溶液质量增加C．溶液中溶质的溶解度减小D．溶液变成不饱和溶液【答案】C【解析】由于R的溶解度随温度的降低而减小，将60℃R的饱和溶液降温到20℃时会析出晶体而使溶质质量减小，溶液质量减小，溶质质量分数减小，析出晶体后的溶液仍然是饱和溶液，故A、B、D都错误；R物质的溶解度随温度降低而减小，故C正确；故选C2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A 【解析】 【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。

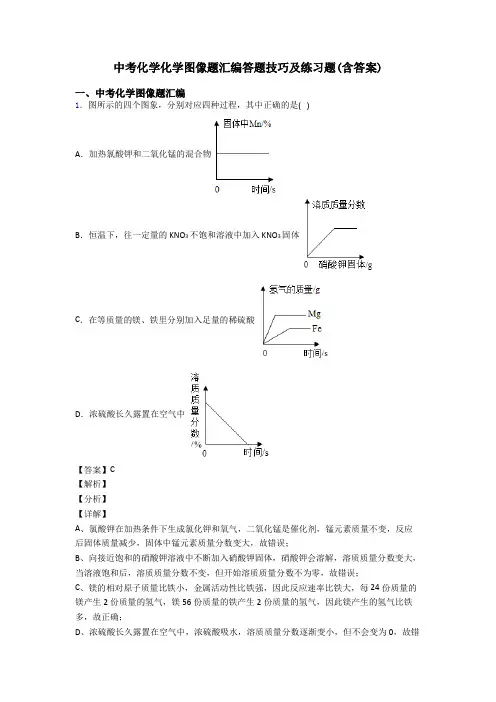

中考化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．图所示的四个图象，分别对应四种过程，其中正确的是( )A．加热氯酸钾和二氧化锰的混合物B．恒温下，往一定量的 KNO3不饱和溶液中加入 KNO3 固体C．在等质量的镁、铁里分别加入足量的稀硫酸D．浓硫酸长久露置在空气中【答案】C【解析】【分析】【详解】A、氯酸钾在加热条件下生成氯化钾和氧气，二氧化锰是催化剂，锰元素质量不变，反应后固体质量减少，固体中锰元素质量分数变大，故错误；B、向接近饱和的硝酸钾溶液中不断加入硝酸钾固体，硝酸钾会溶解，溶质质量分数变大，当溶液饱和后，溶质质量分数不变，但开始溶质质量分数不为零，故错误；C、镁的相对原子质量比铁小，金属活动性比铁强，因此反应速率比铁大，每24份质量的镁产生2份质量的氢气，镁56份质量的铁产生2份质量的氢气，因此镁产生的氢气比铁多，故正确；D、浓硫酸长久露置在空气中，浓硫酸吸水，溶质质量分数逐渐变小，但不会变为0，故错误。

故选：C。

【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。

2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。

故选C。

3．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。

（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

【化学】初中化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。

A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。

故选C。

2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。

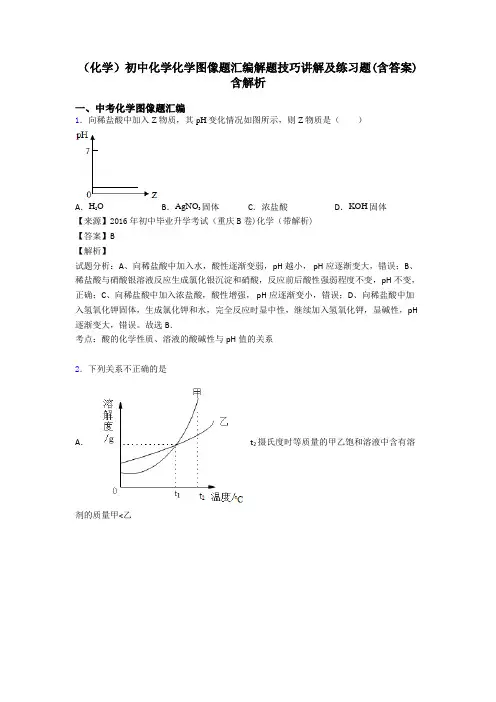

（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析一、中考化学图像题汇编1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。

故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系2．下列关系不正确的是A．t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙B．加热氯酸钾和二氧化锰制取氧气C．向澄清的石灰水中通入过量二氧化碳D．向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸【答案】D【解析】【分析】【详解】下列关系不正确的是A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；B、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，加热过程中，氯酸钾开始由于温度较低，不能分解，达到一定的温度后，分解生成氯化钾和氧气，其质量不断减少，最后为零，氯化钾的质量不断增加，反应结束后，不再增大，二氧化锰是反应的催化剂，其质量保持不变，图像与事实相符，故B正确；C、氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，碳酸钙、水和二氧化碳反应生成可溶性碳酸氢钙。

向澄清的石灰水中通入过量二氧化碳，沉淀质量不断增大，后不断减小，最后为零，图像与事实相符，故C正确；D、氢氧化钡与硫酸反应生成硫酸钡沉淀的水，向与稀硫酸溶质质量分数相同的氢氧化钡溶液，由于生成了硫酸钡沉淀，溶液中溶质质量分数逐渐减小，恰好完全反应时，溶质的质量分数为零，硫酸过量后，溶质质量分数逐渐变大，由于反应过程中生成了水，最后溶质质量分数在小于起始的溶质质量分数，图像与事实不相符，故D错误。

（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下图是甲、乙两种物质的溶解度曲线图。

下列说法正确的是（）A．甲和乙的溶解度相等B．降低温度可使接近饱和的甲溶液变为饱和C．40 ℃时，70 g水最多可溶解乙30 gD．乙的溶解度受温度影响比甲大【答案】B【解析】此题是关于溶解度曲线的意义的考查，根据溶解度曲线可以看出，甲和乙的溶解度在20℃时相等，其余情况下不相等。

甲、乙两种物质的溶液度都随着温度的升高而增大，所以降低温度可使接近饱和的甲变为饱和。

40℃时，甲的溶解度为30g，既100g水中最多溶解30g甲物质。

由曲线的走势可以看出甲的溶解度受温度的影响比甲大。

2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。

故选：B。

3．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。

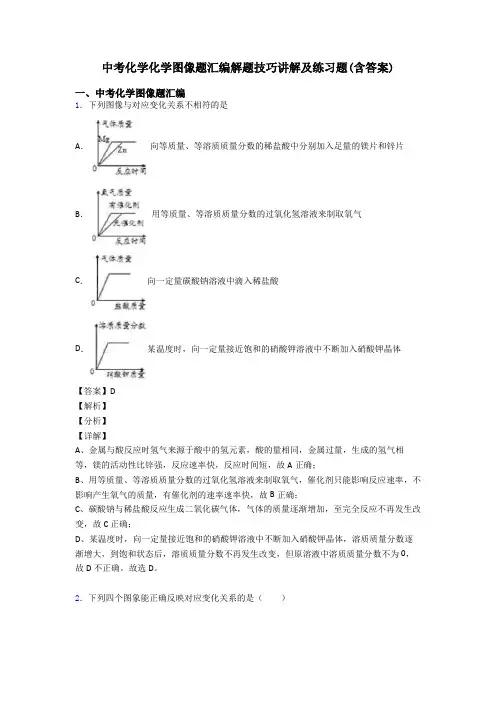

中考化学化学图像题汇编解题技巧讲解及练习题(含答案)一、中考化学图像题汇编1．下列图像与对应变化关系不相符的是A．向等质量、等溶质质量分数的稀盐酸中分别加入足量的镁片和锌片B．用等质量、等溶质质量分数的过氧化氢溶液来制取氧气C．向一定量碳酸钠溶液中滴入稀盐酸D．某温度时，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体【答案】D【解析】【分析】【详解】A、金属与酸反应时氢气来源于酸中的氢元素，酸的量相同，金属过量，生成的氢气相等，镁的活动性比锌强，反应速率快，反应时间短，故A正确；B、用等质量、等溶质质量分数的过氧化氢溶液来制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，有催化剂的速率速率快，故B正确；C、碳酸钠与稀盐酸反应生成二氧化碳气体，气体的质量逐渐增加，至完全反应不再发生改变，故C正确；D、某温度时，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，溶质质量分数逐渐增大，到饱和状态后，溶质质量分数不再发生改变，但原溶液中溶质质量分数不为0，故D不正确。

故选D。

2．下列四个图象能正确反映对应变化关系的是（）A．向NaOH溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。

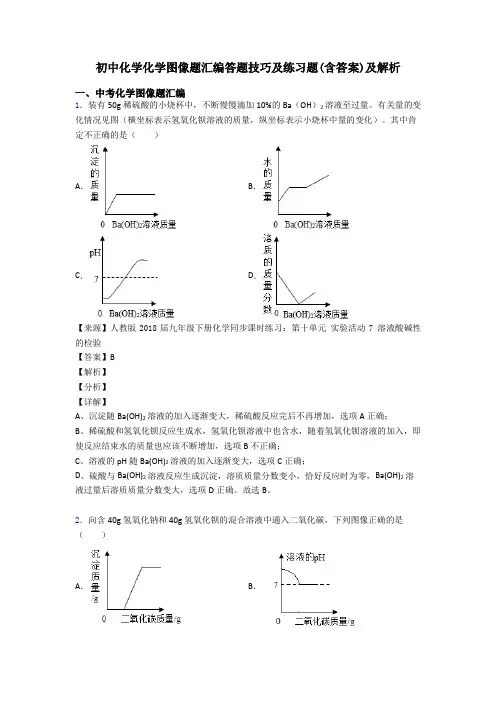

初中化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。

有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。

其中肯定不正确的是（）A．B．C．D．【来源】人教版2018届九年级下册化学同步课时练习：第十单元实验活动7 溶液酸碱性的检验【答案】B【解析】【分析】【详解】A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。

故选B。

2．向含40g氢氧化钠和40g氢氧化钡的混合溶液中通入二氧化碳，下列图像正确的是（）A．B．C．D．【答案】D【解析】【分析】二氧化碳与氢氧化钠反应生成碳酸钠和水，碳酸钠和氢氧化钡反应生成碳酸钡沉淀和氢氧化钠，所以二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，可以认为二氧化碳先与氢氧化钡反应。

【详解】A、二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，二氧化碳先与氢氧化钡溶液反应生成碳酸钡沉淀，而不是一段时间后才有沉淀生成，故错误；B、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液显碱性，溶液pH始终大于7，故错误；C、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液导电性下降，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液中存在带电的离子，导电性不会减小到0，故错误；D、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液中溶质的质量先减小，二氧化碳和氢氧化钠反应生成碳酸钠和水，溶液中溶质质量增大，最终溶液溶质质量小于原溶液溶质的质量，故正确；故选：D。

初中化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列所示的图像能反映相对应实验的是A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化【来源】2019年广东省广州市荔湾区广雅中学中考一模化学试题【答案】B【解析】【分析】【详解】A、碱性溶液加水稀释，溶液不能变成酸性，即pH不可能小于7，故错误；B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳的质量不再改变，故正确；C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不变，故错误；D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质量大于锌，故错误；故选：B。

2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A．氯化钠、氯化钡B．氢氧化钠、硝酸钡C．氢氧化钠、碳酸钠D．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。

【详解】A、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;B、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;C、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;D、滴加硫酸溶液,硫酸溶液与碳酸钠溶液反应产生二氧化碳气体,反应刚开始就有气体产生，不符合题意。

故选C。

【点睛】本题难度较大，易错原因有:①没有掌握物质之间的化学反应;②对酸碱盐之间的优先反应原则不清楚;③没有分析清楚,反应物的量与生成气体或沉淀质量的关系。

【化学】初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．向一定量pH＝3的硫酸溶液中不断加水稀释B．向一定量的饱和石灰水中不断加入生石灰C．向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量D．将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧【来源】福建省三明市大田县2018-2019学年九年级下学期期中化学试题【答案】C【解析】【详解】A、向一定量pH＝3的硫酸溶液中不断加水稀释，水是中性液体，溶液中的酸性不断减弱，pH增大，但溶液始终是呈酸性，图中的pH曲线无限接近7，不可能等于或大于7，不符合题意；B、向一定量的饱和石灰水中不断加入生石灰，生石灰会与水反应，生成氢氧化钙，导溶液中的溶剂不断减少，氢氧化钙不断析出，溶液中的溶质不断减少，曲线不断降低，不符合题意；C 、向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量，根据方程式22Mg+2HCl=MgCl +H 和22MgO+2HCl=MgCl +H O 对比可知，参加反应的盐酸与生成的氯化镁的质量比都是73:95，也就是说参加反应盐酸的质量相同，生成氯化镁的质量也相同，曲线在同一线上。

设相同质量的镁和氧化镁的质量为M ，则镁与足量的盐酸反应，生成氯化镁的质量为95M 24 ，氧化镁与足量的盐酸反应生成的氯化镁的质量为95M 40 ，因为95M 24>95M 40，所以镁的曲线要比氧化镁的曲线高，符合题意； D 、将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧，根据质量守恒定律，反应物总质量等于生成物总质量，曲线是水平，不符合题意。

故选C 。

2．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A ．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B ．图②是向硫酸中加水,溶液pH 的变化C ．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

（化学）初中化学化学图像题汇编解题技巧分析及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象分别与选项中的操作相对应，其中合理的是A．向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸B．向一定量的MnO2固体中加入一定量的过氧化氢溶液C．向一定量的NaOH溶液中滴加稀盐酸D．向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液【来源】2019年河南省商丘市柘城县实验中学摸底考试化学试题【答案】A【解析】【详解】A、向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸的质量逐渐增加，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；B、向一定量的MnO2固体中加入一定量的过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。

故选A。

2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。
