一、概述20kv干式变压器是电力系统中常用的重要设备，其在电能输送和变换中起着至关重要的作用。
为了确保干式变压器在运行过程中具有良好的性能和稳定的运行状态，需要进行严格的耐压试验。
本文将对20kv 干式变压器的耐压试验标准进行详细介绍。
二、试验前准备工作1. 检查设备及设备接线是否完好，各接线端子及接地螺栓是否拧紧牢固。
2. 清洁变压器绝缘表面。
3. 定期检查和清扫变压器附属设备，确保附属设备完好，无异常现象。
三、试验步骤1. 在试验开始前，需保证试验现场整洁干净，确保足够的安全措施得以准备。
2. 正确接地变压器并确保变压器与试验设备的连接牢固可靠。
3. 逐步升压，在每个升压阶段停留一段时间做稳定试验，记录试验数据。
4. 达到额定电压后，保持一段时间稳定运行，观察变压器运行情况。
5. 试验结束后需及时停电，并断开试验设备，卸去试验电压，检查设备接地情况。
四、试验要求1. 试验过程中应持续监测变压器表面温度，确保不超过规定的温升范围。
2. 变压器运行过程中应无异常声响和异味。
3. 在试验过程中，需对变压器进行密织及局部放电检测，确保绝缘性能符合标准要求。
4. 试验结束后，要对试验数据进行记录和整理，形成试验报告并进行归档。
五、试验标准20kv干式变压器的耐压试验标准应符合国家标准GB1094.10-2003《电力变压器通用技术条件第10部分：干式变压器》的相关规定。
根据标准的有关要求，进行20kv干式变压器的耐压试验，应符合其规定的试验电压和试验时间等参数要求。
六、安全注意事项1. 试验现场应设置明显的安全警示标志，确保试验现场人员的安全。
2. 试验过程中需严格遵守操作规程，避免发生意外事故。
3. 试验设备和仪器使用过程中需检查其性能和可靠性，确保其能够安全进行试验。
七、结论20kv干式变压器的耐压试验是确保其性能稳定和安全运行的重要手段，只有按照标准规范进行试验，才能保证变压器在运行过程中不会发生故障。

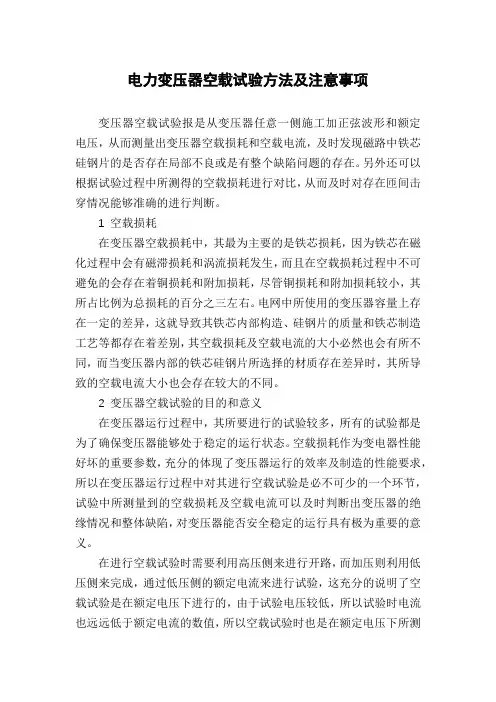

电力变压器空载试验方法及注意事项变压器空载试验报是从变压器任意一侧施工加正弦波形和额定电压，从而测量出变压器空载损耗和空载电流，及时发现磁路中铁芯硅钢片的是否存在局部不良或是有整个缺陷问题的存在。
另外还可以根据试验过程中所测得的空载损耗进行对比，从而及时对存在匝间击穿情况能够准确的进行判断。
1 空载损耗在变压器空载损耗中，其最为主要的是铁芯损耗，因为铁芯在磁化过程中会有磁滞损耗和涡流损耗发生，而且在空载损耗过程中不可避免的会存在着铜损耗和附加损耗，尽管铜损耗和附加损耗较小，其所占比例为总损耗的百分之三左右。
电网中所使用的变压器容量上存在一定的差异，这就导致其铁芯内部构造、硅钢片的质量和铁芯制造工艺等都存在着差别，其空载损耗及空载电流的大小必然也会有所不同，而当变压器内部的铁芯硅钢片所选择的材质存在差异时，其所导致的空载电流大小也会存在较大的不同。
2 变压器空载试验的目的和意义在变压器运行过程中，其所要进行的试验较多，所有的试验都是为了确保变压器能够处于稳定的运行状态。
空载损耗作为变电器性能好坏的重要参数，充分的体现了变压器运行的效率及制造的性能要求，所以在变压器运行过程中对其进行空载试验是必不可少的一个环节，试验中所测量到的空载损耗及空载电流可以及时判断出变压器的绝缘情况和整体缺陷，对变压器能否安全稳定的运行具有极为重要的意义。
在进行空载试验时需要利用高压侧来进行开路，而加压则利用低压侧来完成，通过低压侧的额定电流来进行试验，这充分的说明了空载试验是在额定电压下进行的，由于试验电压较低，所以试验时电流也远远低于额定电流的数值，所以空载试验时也是在额定电压下所测得的空载损耗和空载电流。
变压器空载试验的电源容量的选择：在进行变压器空载试验时，在对电源容量进行选择进，在确保其电源波形失真率小于百分之五，而被试验的变压器，其空载容量不能超过电源容量的一半，而当采用发电机组进行空载试验时，则空载容量则不能高于发电机组容量的百分之二十五。
变压器雷电冲击和操作冲击试验方法介绍变压器作为电力系统中重要的设备之一，其安全性和稳定性至关重要。
为了确保变压器的质量和性能，需要进行一系列的试验，其中雷电冲击和操作冲击试验是必不可少的环节。
本文将向大家介绍变压器雷电冲击和操作冲击试验的方法。
一、雷电冲击试验雷电冲击试验是测试变压器耐受雷电过电压的能力。
在进行雷电冲击试验前，需要对试验设备和场地进行充分的准备。
具体步骤如下：1. 确定试验电压等级和波形：根据变压器的工作电压和用途，确定试验电压的等级和波形。
一般来说，对于110kV及以上的变压器，需要进行标准雷电冲击耐受试验。
2. 安装放电装置：在变压器顶部安装合适的放电装置，以保证在雷电冲击时能够顺利释放过电压。
3. 准备场地：试验场地应保持干燥、无尘，并设置警示标志，确保试验人员安全。
4. 试验操作：按照厂家提供的操作规范进行雷电冲击试验。
一般采用多级试验变压器分级加压，逐级升压至设计电压值，并记录变压器的电气性能和状态。
雷电冲击试验的主要目的是检测变压器的绝缘性能和耐受能力，包括绝缘材料的耐电强度、绕组的连续性、引线的机械强度等。
通过雷电冲击试验，可以评估变压器在遭受雷电过电压时的安全性能，为实际运行提供重要依据。
二、操作冲击试验操作冲击试验主要测试变压器在电力系统中的正常运行操作产生的电压、电流和电气性能。
操作冲击试验包括连续操作和间断操作两种形式。
具体步骤如下：1. 准备工作：根据变压器的规格和参数，准备相应的电源、测量仪表和工具。
2. 模拟操作：按照电力系统的运行方式，模拟各种操作过程，如投入、切除、重合等。
3. 测量记录：在操作过程中，对变压器的电压、电流、温度等参数进行实时监测和记录。
4. 分析评估：根据记录的数据进行分析，评估变压器的性能和稳定性。
必要时可进行重复操作试验，直到满足要求。
操作冲击试验旨在检测变压器在电力系统中的实际运行性能，包括变压器的绝缘性能、机械性能、散热能力等。
kva变压器试验报告一、试验目的本次试验的主要目的是对_____型号的 kva 变压器进行全面的性能检测和评估，以确定其是否符合相关标准和设计要求，确保其在投入运行后能够安全、稳定、可靠地工作。
二、试验对象本次试验的对象为_____厂家生产的_____型号 kva 变压器，其额定容量为_____kVA，额定电压为_____kV/＿____V，联结组别为_____。
三、试验依据本次试验依据以下标准和规范进行：1、《电力变压器试验导则》（GB/T 10941-2013）2、《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）四、试验项目及方法（一）绕组直流电阻测量1、试验方法使用双臂电桥或数字式直流电阻测试仪，在变压器的高压绕组和低压绕组的各分接位置分别测量直流电阻。
测量时应注意消除测量线的接触电阻和绕组的电感影响，待测量数据稳定后读取。
2、试验结果及分析测量结果表明，各绕组的直流电阻值符合产品技术要求和相关标准的规定。
各分接位置的直流电阻值变化规律正常，无明显异常。
（二）绕组绝缘电阻及吸收比测量1、试验方法使用兆欧表分别测量变压器的高压绕组对低压绕组及地、低压绕组对高压绕组及地的绝缘电阻。
测量前应将变压器绕组充分放电，测量时应均匀摇动兆欧表手柄，待指针稳定后读取绝缘电阻值。
吸收比的测量是在测量 60 秒和 15 秒绝缘电阻值的基础上计算得出。
2、试验结果及分析测量结果显示，各绕组的绝缘电阻值均较高，吸收比符合要求，表明变压器的绝缘性能良好，无受潮和老化现象。
（三）绕组连同套管的介质损耗因数（tanδ）测量1、试验方法采用介质损耗测试仪，在变压器的高压绕组和低压绕组上分别施加交流电压，测量其介质损耗因数（tanδ）。
测量时应选择合适的试验电压和频率，确保测量结果的准确性。
2、试验结果及分析试验结果表明，各绕组连同套管的介质损耗因数（tanδ）均在规定的允许范围内，说明绕组的绝缘介质性能良好。
