绘图-模版库-选9Panel，即是做9个图层，4个图层，双Y图形模板，左右对开（Horizontal 2 Panel）图形模板、上下对开（Vertical 2 Panel）图形模板、四屏（4 Panel）图形模板和叠层（Stack）图形模板。
6.2自创多层图模板

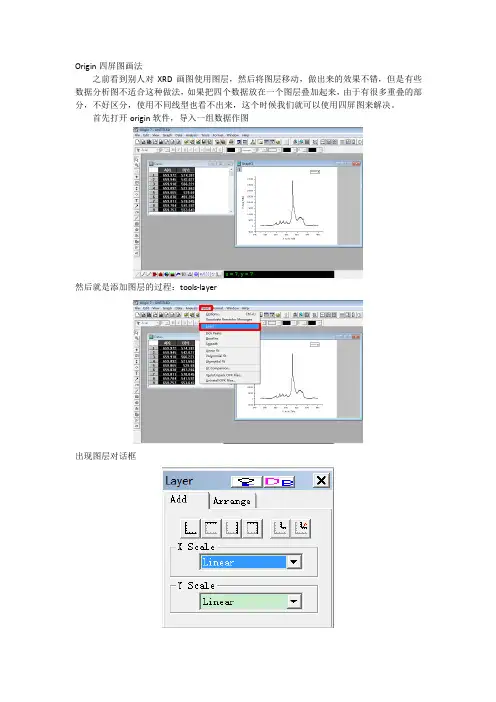

创建双层图形的方法较多，如选择菜单命令Tools-Layer,出现在下图
在“Add”选项卡中，选择与Y关联按钮，就这样在绘图窗口中加入了一个
图层。
在缺省条件下，该添加的图层2（Layer2）与图层1（Layer1）的X坐标轴关
联，即改变图层1中的X轴也同时改变了图层2中的X轴。
双击绘图窗口左上角Layer2的图标，则弹出Layer2对话框，将数据表中想在Layer2中表达的数据（Y）数列添加到“Layer Contents”列表框内，选择OK 改变图层2表达线的方法，或选择要改变色的线右键或双击Layer2 将曲线变色或双击曲线等。
添图层也可以选择菜单法，即选择菜单Edit-New Layer(Axes)或者Add &Arrange Layer；或通过在绘图窗口内图形页面以外的空白区右键，在弹出的快捷菜单中选择New Layer(Axes)或者Add &Arrange Layer等。
6.2.2排列图层（1）选择菜单命令Add &Arrange Layers弹出Total Number of Layers 对话框，如下图
由于此时要创建的是2行1列多层图，而当前图只有一行一列，所以Origin会请求新建一个图层。
单击OK 表示同意新建一个图层，则弹出Spacing对话框，要求设置两个图层的间距和边界，其中设置的参数一般情况是取其默认值，只要单击OK就可以了。
而此时创建的图是单层的，想给它添加一个右Y轴就是再加一个图层，方法就是在选中Layer3的情况下，在空白处右单击，选命令New Layer(Axes)-(Linked: Right Y)一切就OK了。
在新图层中添加数据的方法：将数据表中想在Layer2中表达的数据（Y）数列添加到“Layer Contents”列表框内，选择OK。
6.2.4关联坐标轴
关联即是相互关联，如何使两个图层的图关联起来呢？方法如下：比如想把
Layer3和Layer1的X轴关联起来，就在Layer3被选中的情况下，在其图层
上右键，打开Plot Details对话框。
看清了，不是把Layer3打开的情况下，而是如上图左边的那样，不
然右边的Link Axes Scales出不来哟。
点击Link Axes Scales，如下
图，在右侧X Axis Link中选关联问题（X或Y轴）。
点OK，恭喜
你，搞定了！
6.2.6自定义图形模板
如果需要大量绘制相同格式的图形，而Origin中没有提供这类图形模板时，可以将自己的图形以模板的形式保存，以减少作图时间和工作。
把自己已经辛苦建立好的模板保存起来备用，方法：文件——保存模板为(Save Template As)——到自己的
文件夹里备用。
打开的方式是可以点击快捷图标中间的那个就是。
然后双击那个需要的文件即可打开！此时打开的只是一个模板，而不存储数据和曲线，方便吧！？
6.3.1单图层图数据提取
在多组数据绘的曲线图单图层窗口中选中一个要
提取的，然后按照自己的要求点击这些快捷按钮即可。
6.4.2图轴设置举例
1 双温度坐标图轴设置
双击图形窗口中X坐标轴打开Axis对话框中的Scale选项卡，然后在From和To文本框中分别输入0和100，在Type下拉列表框中选择Offset Reciprocal坐标轴，并在Increment文本框中输入10，然后确定。
添加新图层，打开新图层的Link Axes Scale选项卡在“X Axis Link”组中，选择“Custom”单选命令按钮，并在“X1”文本框中输入“1/（X1+273.14）”和在“X2” 文本框中输入“1/（X2+273.14）”,单击OK，可了！
2 在2D图形坐标轴上插入断点
突出重点区，舍去不重要的区间，此法可用
方法是：双击要设置断点的坐标轴，打开Axis对话框，选择“Break”选项卡，下面的就自己看着办了，很好办的！
3 调整坐标轴位置
在通常缺省的情况下，坐标轴的位置是固定的，但是有时候根据图形的需要，坐标轴也是需要动动的，怎么办到呢？双击你想要变动的坐标轴，打开Axis选项卡，选择Title & Format选项卡，在“Selection”列表中选择需要改变位置的坐标轴；在Axis的下拉列表中选择At Position,并在“Percent/Value”文本框中输入你想要坐标所在位置，GOOD！
6.5多层绘图综合练习
1 用“Ctrl”+鼠标单击选中工作表中的每个想要的列，点快捷键即可创建图形；
2 在图层上双击坐标轴打开Axis选项卡，在Scale选项中可以设置起始点，也可在First文本框中设置自己想要哪个点作为“可见的起始点”，也就是说，你虽然设置了起点是0，但是你不想让0显示，这个办法就用上了，当然，也可以用Custom Tick Labels的隐去特殊点。
3 Axis选项中的Tick Labels中，可以设置坐标值的数值及格式(Display)、类型（Tape），字体（Font）、颜色（Color）等;
4 Axis选项中的Minor Tick Labels中，可以显示或者隐去坐标轴的数值，包括大点和小点坐标值；
5 在标签处右键，可以看到设置标签位置及大小的一些工具，也是蛮有用的，但是也可直接拉。
6 前面已经提过的设置关联坐标轴的方法，也是很重要的；还有，就是图层的提取页面的复制数据及曲
线的提取，都是在数据处理中不可或缺的。
一些有意思的小知识：
窗口左边的箭头和小选框的选用，将选中的图加一个指示箭头，先用上边的这些框选中后，再修改
这些框的属性，方法是：右键——选择Properties,打开Object Properties,便可以设置这些选择指示框的属性了，确实不及Word里用着方便，如下图，
边框（Border）、填充色/风格（Fill Pattern）等等
那些箭头是可以根据需要心情地扯的，那些不规则的图是
可以用标点的，可以成为需要的任意多边形，双击表示画
图结束
那些曲线箭头的用处也是一样，用标点，当然是左点！。
