检修作业文件包编制规则分析

  • 格式：doc
  • 大小：134.50 KB
  • 文档页数：12

检修作业文件包编制规则

QB

******发电公司企业标准

Q/CHD-***** ****—2007

2007-**-** 发布 2007-**-** 实施

******发电公司 发 布 Q/CHD-***** ****—2007

I 目 次

前 言 .................................................................... II

1 范围....................................................................... 1

2 规范性引用文件 ............................................................. 1

3 术语和定义 ................................................................. 1

4 检修作业文件包编写的基本要求 ............................................... 1

5 编制方法 ................................................................... 2

附 录 A （规范性附录） 检修作业文件包编写样本 ............................. 9 Q/CHD-***** ****—2007

II 前 言

为了使中国华电集团公司检修作业文件包编写规范化、标准化，制定本标准。

本标准是按照DL/T 800-2001《电力企业标准编制规则》的规则，根据 DL/Z 870-2004《火力发电企业设备点检定修管理导则》和《中国华电集团公司点检定修管理实施指导意见》的内容编制。

本标准的附录Ａ为规范性附录。

本标准由中国华电集团公司安全生产部提出。

本标准由中国华电集团公司安全生产部归口并负责解释。

本标准起草单位：

本标准主要起草人：

本标准是首次发布。 Q/CHD-***** ****—2007

1 检修作业文件包编制规则

1 范围

本规则的目的是为检修作业文件包的编写提供指导，统一规范检修作业文件包的格式，并使检修作业文件包符合企业技术规则的要求。

本规则规定了中国华电集团公司所属各发电企业设备检修所使用的检修作业文件包的编制和使用目的、管理职责和使用要求；规定了设备检修程序和技术记录的内容及编制方法。

本规则适用于中国华电集团公司所属各发电企业发电设备和辅助生产系统检修工作及承担检修工作的各生产部门和人员，也适用于承包本公司检修任务的所有承包商。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

《电力企业标准编制规则》

《发电企业设备检修导则》

《电业安全工作规程》

《火力发电厂危险点分析及预控措施》

厂家图纸及说明书

3 术语和定义

检修作业文件包：是指在实施设备检修活动中所需要而产生的，经审核和批准且符合文档规范的文件集合，是提供要求检修工作人员完成指定的工作任务和全过程检修作业活动的书面文件汇总。检修作业文件包是设备检修管理的作业性文件，是检修工作实施的规范和依据，是甲方（业主）规范乙方（承包商）检修行为的管理纽带。

W点：质量见证点。

H点：停工待检点，工序中关键质量因素必须控制的点。

设备再鉴定：包括品质再鉴定和功能再鉴定。

——品质再鉴定是指检修后的设备投运前，通过试转、试验等方式对设备的性能及检修质量进行的检验。

——功能再鉴定是指对检修后投入运行的设备进行是否满足运行要求的评价。

4 检修作业文件包编写的基本要求

4.1 企业所有发电设备或系统的检修活动均应编写检修作业文件包。

4.2 一般每种检修活动编写一个检修作业文件包；通用检修活动可分类编写检修作业文件包；检修作业文件包的要素可根据工作内容相应减少。

4.3 检修作业文件包应根据每次检修的不同项目和内容采用标准版本或结合标准版本修前编制，标准版本的检修作业文件包必须已经履行了审批手续，修前编写的作业文件包根据检修性质由生产技术部相应管理人员审核。

4.4 检修作业文件包的内容应贯彻国家和地方有关标准化的法律、法规、方针政策及上级标准，并与对应的设备技术标准相一致。 Q/CHD-***** ****—2007

2 4.5 结合企业设备实际情况，要充分吸收和创造性的运用国内外先进的经验，把行之有效的检修工艺纳入标准,并积极采用国际标准和国外先进标准。

4.6 检修作业文件包应具有可操作性、可检查性，做到定量化，要有质、量、时间的要求，文字简练，表达准确，概念清楚，严谨易懂。

4.7 在同一标准或系列标准内结构、文体、术语应统一。应采用类似的措辞来表达类似的条文，采用完全相同的措辞表达完成相同的条文。

5 编制方法

以“XXXMW发电机组#X机大机ETS系统大修作业文件包”为例，说明如下：

5.1 检修作业文件包封面

5.1.1 封面上部为文件包名称，应注明机组类型、机组号、设备名称、检修等级等。

5.1.2 封面中部为检修作业文件包编、审、批人员签名，只有通过审批手续的文件包，才能有效，才可下发执行。

5.1.3 检修作业文件包由设备维护部点检员编制。

5.1.4 检修作业文件包由安全察监部、专业主管和生产技术部专工分别对安全、技术部分进行审核。

5.1.5 检修作业文件包安全风险分析部分由安全监察部主任审定，其余部分由生产技术部主任审定。

5.1.6 检修作业文件包由总工程师（生产副总经理）批准。

5.1.7 封面下部为检修作业文件包使用单位和编写日期。

5.2 检修作业文件包的目录

目录页包括序号、内容、页码等。

5.3 前言

检修作业文件包的前言涵盖了文件包编制说明、编制目的、确保目标、设备结构概述。编制说明应对文件包包含内容、编制依据进行说明，确保目标为设备检修过程中及修后达到的设定目标，设备结构概述是对设备结构的简略介绍。

5.4 概述

检修作业文件包正文的第一页为“概述”页，是对检修工作任务总体的概略性介绍。概述包括检修作业文件包编号、检修计划名称、检修等级、检修项目类型、验收方式、技术监督项目、项目变更情况、质检点设置、反措项目、设备异动项目、再鉴定情况、质量缺陷报告统计、不符合项统计、检修工作内容、计划时间和实际时间、文件包接受单位、工作负责人等内容。

5.4.1 检修作业文件包编号

编号规则：文件包使用单位代码（三位）、年份代码（两位）、专业代码（两位）、机组代码（两位）（公用系统省略）、检修等级代码（两位）、检修项目类型代码（一位）、流水号（三位）。

（1）单位代码（三位）：为便于设备管理，宜同EAM系统单位代码（上级部门给定）。

例：160—华电国际邹县电厂

（2）年份代码（两位）：年份后两位阿拉伯数字。

例：2006年为06。

（3）专业代码（两位）：锅炉—GL 汽机—QJ 电气—DQ 热控—RK 燃料—RL 灰水—HS 化学—HX。

（4）机组代码（两位）：#机组号，公用系统省略。

例：#1机组为#1。 Q/CHD-***** ****—2007

3 （5）检修等级代码（两位）：分为DX（大修）、KX（扩大性小修）、XX（小修）、JX（计划消缺）。

（6）检修项目类型代码（一位）：分为0（标准项目）、1（特殊项目）、2（更新改造项目）、3（科技项目）、4（消缺项目）、5（试验、校验项目）。

5.4.2 检修计划名称

要明确包含机组、专业、检修等级信息。例:#4机组热控专业大修。

5.4.3 检修等级

分为大修、扩大性小修、小修、计划消缺。如为定期检修、日常维护消缺或试验时，填“其他”。

5.4.4 检修项目类型

分为标准项目、特殊项目、更改项目、科技项目、消缺项目、试验（校验）项目。

5.4.5 技术监督项目

技术监督结果通知单作为文件包的一个附件，并在文件包附件目录中明确附件的名称和编号。

技术监督结果通知单编码规则：

年份代码（两位）、专业代码（两位）、机组代码（两位）（公用系统省略）、检修等级代码（两位）、流水号（三位）。

（1）年份代码（两位）：年份后两位阿拉伯数字（例：2006年为06）。

（2）专业代码（两位）：锅炉—GL 汽机—QJ 电气—DQ 热控—RK 燃料—RL 灰水—HS 化学—HX

（3）机组代码（两位）： #机组号（例：#1机组为#1），公用系统省略。

（4）检修等级代码：分为DX（大修）、XX（小修）、WX（日常维护或定期检修）。

（5）流水号（三位）：同下达技术监督项目计划序号。

5.4.6 质检点设置

填写设置W点、H点的个数。

质检点验收单：对应于W点、H点的质检验收单格式（表1）基本相同，以W点验收单为例，作以下说明：验收单包括质检点名称、质量验收标准、检修描述、验收结论、验收人员签字等内容。检修负责人在检修工作结束后，针对设备检修是修理、更换、调整还是保持原状态，填写检修描述，并提请业主方质检人员验收。W点、H点需工作负责人、承包商QC、业主方QC（点检员、专业主管、监理、生产技术部专工）参加验收签字即可。质检验收单对于仪表校验质检来说，为“检定人”、“核验人”；对于功能试验质检来说，应为“试验人”、“监护人”。

质检点验收单放在检修程序中的相关检修工序后，验收结论为“合格”或“不合格”。

对于W点、H 点的设置及业主方签字验收人员，由各单位自行规定。

表1 质检验收单

质检点名称 ETS系统真空低压力开关A验收

质量标准 开关动作灵活、可靠，定值准确，设备编号清晰，卫生清洁

检修描述 □ 修理 □ 更换 □ 调整 □保持原状态

验收结论

检定人 核验人 时间

工作负责人 承包商QC 监理

点检员 专业主管 生产技术部专工

合集下载

检修文件包管理经验交流发言

检修文件包管理经验交流发言

检修文件包管理经验交流发言

检修文件包管理经验交流发言

检修文件包的使用是设备检修质量控制的需要，也是检修规范化管理的需要。公司制定了《检修文件包管理制度》，对检修文件包准备、审批、发放、执行、修订各个环节进行规范管理。公司领导也对检修文件包的使用提出了严格要求。

一、文件包的编制

机组的等级检修、辅助生产系统设备计划检修以及设备解体性的消缺工作、设备定修，必须根据检修项目及设备特性编制相对应的检修文件包。

文件包的内容要涵盖从检修工作准备到收工全过程。编制的依据包括：现行国家标准和行业标准、发电企业设备检修导则、电力安全工作规程、二十五项反措、检修规程、厂家图纸及说明书等。**公司是老厂，机组检修依托本公司的各检修部开展，具体检修项目是生技部和检修部共同讨论确定，根据这个实际情况，为充分发挥检修技术力量、现场检修经验，检修文件包的编制采用由检修部门负责检修文件包的编制、初审工作,生技部对应专业、主任审核，在*** 中生成标准文件包。

目前共编制各级检修标准文件包1128份。

机组等级检修或其他检修前，检修部需要根据具体的检修项目，新增编制文件包、在***中对需调用的标准文件包按照以下方面进行更新升版：1）.新增、异动设备需重新编制标准文件包。

2）.根据本次设备的检修内容，调整检修工序、备品备件、工器具的准备，以及设备再鉴定的标准、程序；

3）. 通过生产异常事件分析暴露出需要在设备检修中完善的内容，包括检

修范围、质量标准、质检点设置等；

4）. 公司内部、系统内检修质量事件反馈可以借鉴的教训，争取在文件包编制的环节为防止再次发生同类事件多把一道关； 5）. 根据作业内容、工作方法、机械设备、环境、人员因素等情况、结合安健环体系建设完善的风险库有针对性地补充作业风险分析，根据风险分析结果制定相应的具有针对性和可操作性预控措施，防止检修作业不安全因素的发生。

文件包的升版及编制既考虑到对所修设备全覆盖，也根据各专业的实际情况采用不同的编制方法。对于机组辅机等检修工艺复杂、独立的设备，必须做到设备与文件包一一对应，对于检修工序相对简单且相同设备数量较多的阀门、电气动执行机构、仪控现场测量设备、吹灰器及电机等，同时考虑到文件包与工作票相关联的因素，采取分系统的同类设备用同一文件包，但每个设备的检修工序应分别体现。以清单的形式列出所检修设备、仪表清单及质量控制点，这样既能保证设备检修有文件包可依，同时也减少大量的重复工作。升版及编制完成后的文件包进行完成审核流程、进行发布，在检修时在***系统中通过检修工单调用。检修文件包打印后同样经过编、审、批签字，加盖受控章后生效。

检修作业文件包使用管理规定

检修作业文件包使用管理规定

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------

----------------------------精品word文档 值得下载 值得拥有---------------------------------------------- 检修作业文件包使用管理办法

1、检修作业文件包的使用

1.1、 经审批的检修作业文件包（以下简称文件包）及其电子版由设备管理部门提供，按档案管理要求交施工方（施工单位）。施工方(施工单位)应严格做好电子文档的保密工作，不得外传第三方及其他方。施工负责人为施工方(施工单位)工作负责人，施工方(施工单位)技术负责人为施工方(施工单位)专工或其上级技术负责人。

1.2、 对于年修、定修，文件包由设备管理部门于检修开工30天前编写完毕，递交施工方(施工单位)，并进行必要的技术交底。施工方(施工单位)于检修开工20天前完成下述工作（但不限于此）：检修负责人及相关班组对文件包进行学习，并将文件包分发至工作负责人，相关内容填写、人员签字，工作负责人在接到文件包后应详细地将文件包内容向参加作业的成员作技术交底。

1.3、 对于日常维修，文件包由设备管理部门于修前两天内递交施工方(施工单位)，并进行必要的技术交底，施工方(施工单位)于修前完成文件包的学习、并将文件包分发至工作负责人、向工作成员交底及其他等工作。

1.4、 工作量较大的检修项目应履行修前准备工作程序，确保检修工作顺利进行。一般项目只需履行检修工作任务单。修前准备的主要内容是:作业条件已经具备、安全措施符合实际情况、专用工具已经齐全以及检修项目的图纸资料、技术标准和作业标准准确齐全。设备年修及定修时，设备管理部门应按1.2、1.3条款时间要求对准备工作进行检查、考核。

发电机组检修作业文件包管理办法

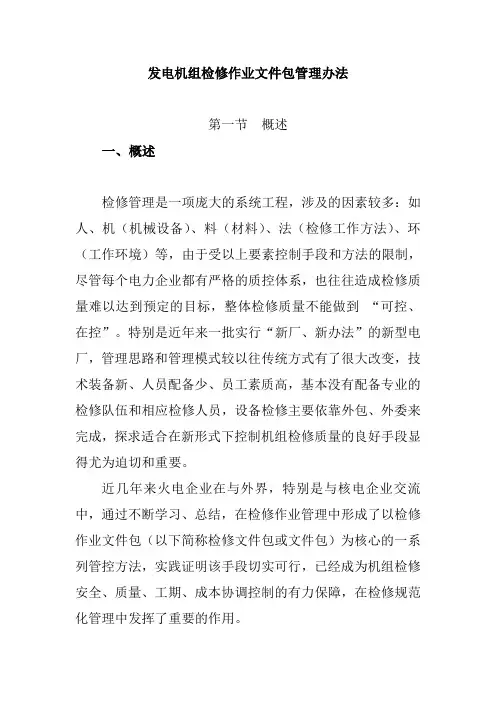

发电机组检修作业文件包管理办法

发电机组检修作业文件包管理办法

第一节 概述

一、概述

检修管理是一项庞大的系统工程，涉及的因素较多：如人、机（机械设备）、料（材料）、法（检修工作方法）、环（工作环境）等，由于受以上要素控制手段和方法的限制，尽管每个电力企业都有严格的质控体系，也往往造成检修质量难以达到预定的目标，整体检修质量不能做到 “可控、在控”。特别是近年来一批实行“新厂、新办法”的新型电厂，管理思路和管理模式较以往传统方式有了很大改变，技术装备新、人员配备少、员工素质高，基本没有配备专业的检修队伍和相应检修人员，设备检修主要依靠外包、外委来完成，探求适合在新形式下控制机组检修质量的良好手段显得尤为迫切和重要。

近几年来火电企业在与外界，特别是与核电企业交流中，通过不断学习、总结，在检修作业管理中形成了以检修作业文件包（以下简称检修文件包或文件包）为核心的一系列管控方法，实践证明该手段切实可行，已经成为机组检修安全、质量、工期、成本协调控制的有力保障，在检修规范化管理中发挥了重要的作用。 (一)检修文件包的含义：

检修文件包是指在设备检修活动中，检修人员开展检修作业和检修管理工作所需要的，并经审核和批准且符合文档规范化的文件集合，是提供检修工作人员完成指定的工作任务和全过程检修作业活动的书面文件汇总。检修文件包是设备检修管理的作业性文件，是检修工作实施的规范和依据，是甲方（业主）规范乙方（承包方）检修行为的管理纽带。

检修文件包制度的实施，其目的是通过检修程序文件来规范检修人员行为，克服检修工作的随意性，提高检修质量和工作效率。将同一设备以往零乱的检修资料实现了集中统一管理，以厂家说明书、检修工艺规程等为编制依据，将各项检修工序质量标准、质量控制过程严格量化，并按检修过程顺序将涉及到质量目标、检修任务、消耗性材料、备品配件、人力资源、工器具、修前设备状态评估、危险点分析、技术监督和反措项目、工序及质量标准等全过程检修环节和各管理物项，按照工作程序和要求以作业文件的形式加以体现，并通过对以上检修作业构成要素全过程的闭环管理，促进了检修管理水平的持续改进和提高。

5检修文件包

5检修文件包

5检修文件包

发电设备检修文件包也叫工作包(WorkPackage),在项目的工作分解结构中是最低级别上的一个可执行和可交付的存档备查可追索文件。一个检修文件包可以划分为若干个工作子任务。发电设备检修文件包或检修工作文件包(work0rderPackage)最早起源于20世纪80年代初美国核电站对可靠性检修((Reliability—CentredMaintenanceRCM)的研究。90年代初法国电力公司引进了可靠性检修管理理论，并在核电站机组检修管理中加以大力推广。法国电力公司的设备管理部在对RCM研究的基础上开发了核电站《维修实施大纲》,并根据大纲制定了《设备运行维修手册》(EOMM)。检修文件包是EOMM程序文件《生产质量管理手册》(PROM)程序中的一个子程序，即实施手工作业操作程序。在它上面所有各级程序中都属于管理程序。2

发电设备检修文件包的应用是计算机对发电设备生产进行管理的产物，是发电设备检修标准化管理、程序化作业的成果。在保证发电设备检修质量、以及避免人为因素而导致检修失败方面能够起到了一定的积极作用。

采用发电设备检修标准化管理、程序化作业需要建立计算机网络系统，要有可靠的软件支持运行，需要管理系统支撑。所以，火力发电企业在推行检修文件包管理时，要同点检定修管理模式、管理机构设置、工作效率、整体效益结合起来进行综合考虑，使这种科学的管理方法在火力发电企业推行过程中更具有实用性和可操作性。4

发电设备检修文件包是建立在检修项目工作分解结构基础上的，这就要求发电设备检修要按照项目管理的模式进行管理才能最终的实现管理目标。另外，检修文件包是最低一级的可执行程序，它的许多上一级管理程序锁定在是ISO—90000标准及发电企业制定的各级管理程序中，所以只有企业通过了质量保证体系认证、职业健康安全认证、环境保护认证(三标一体化认证)和建立起完善的发电企业各种管理标准，才能更好的推行检修文件包的应用。5 发电设备检修文件包是发电设备检修管理中的一个重要组成部分，是执行发电设备检修标准化管理、程序化作业的基础性文件。只有按现代企业管理方法对发电设备检修实行项目管理才能更好地发挥他的作用。
