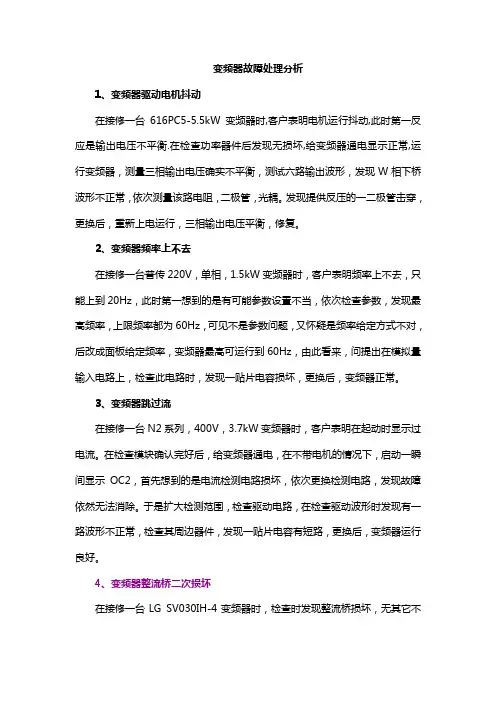

变频器故障处理分析
1、变频器驱动电机抖动
在接修一台616PC5-5.5kW变频器时,客户表明电机运行抖动,此时第一反应是输出电压不平衡.在检查功率器件后发现无损坏,给变频器通电显示正常,运行变频器，测量三相输出电压确实不平衡，测试六路输出波形，发现W相下桥波形不正常，依次测量该路电阻，二极管，光耦。发现提供反压的一二极管击穿，更换后，重新上电运行，三相输出电压平衡，修复。
2、变频器频率上不去
在接修一台普传220V，单相，1.5kW变频器时，客户表明频率上不去，只能上到20Hz，此时第一想到的是有可能参数设臵不当，依次检查参数，发现最高频率，上限频率都为60Hz，可见不是参数问题，又怀疑是频率给定方式不对，后改成面板给定频率，变频器最高可运行到60Hz，由此看来，问提出在模拟量输入电路上，检查此电路时，发现一贴片电容损坏，更换后，变频器正常。
3、变频器跳过流
在接修一台N2系列，400V，3.7kW变频器时，客户表明在起动时显示过电流。在检查模块确认完好后，给变频器通电，在不带电机的情况下，启动一瞬间显示OC2，首先想到的是电流检测电路损坏，依次更换检测电路，发现故障依然无法消除。于是扩大检测范围，检查驱动电路，在检查驱动波形时发现有一路波形不正常，检查其周边器件，发现一贴片电容有短路，更换后，变频器运行良好。
4、变频器整流桥二次损坏
在接修一台LG SV030IH-4变频器时，检查时发现整流桥损坏，无其它不良之处，更换后，带负载运行良好。不到一个月，检查时发现整流桥再次损坏，此时怀疑变频器某处绝缘不好，单独检查电容，正常。单独检查逆变模块，无不良症状，检查各个端子与地之间也未发现绝缘不良问题，再仔细检查，发现直流母线回路端子P-P1与N之间的塑料绝缘端子有炭化迹象，拆开端子查看，果然发现端子碳化已相当严重，从安全角度考虑，更换损坏端子，变频器恢复正常运行，正常运行已有半年多。
5、变频器小电容炸裂
变频器的故障诊断与排除
电动机变频器系统中，变频器作为核心部件能够控制电机转速和功率，随着其广泛应用，变频器故障诊断与排除问题越来越受到关注。本文将探讨变频器故障的诊断方法，并分析相应的解决方案，以提高变频器系统工作的稳定性和可靠性。
第一部分：变频器故障的判断方法
变频器故障的判断主要通过观察故障现象，了解故障原因和程度，具体包括以下几种方法：
1. 观察指示灯状态：变频器系统通常会设置LED指示灯，不同的灯亮起表示不同的状态，例如出现短路故障灯、过载故障灯等都说明变频器出现了故障。
2. 检查参数设置：变频器系统中的参数设置非常重要，错误的参数设置可能导致电机无法正常工作，此时需要对这些参数进行检查和修正。
3. 现场测试：如果上述方法无法判断，需要进行现场测试，具体可以使用测试表对变频器的电路进行测试，观察各个电路行为是否正常，了解故障原因。
第二部分：变频器故障的解决方案
1. 确定故障原因：出现故障后首先要确定故障原因，包括软件问题、硬件问题、电路设计等问题。根据故障原因来选择对应的解决方案。 2. 更换部件：如果变频器的核心元件出现了问题，应及时更换相应部件，例如更换损坏的IGBT管或电感元件等，确保变频器能够正常工作。
3. 检查接线端子：变频器生产过程中，可能存在接线端子不牢固的情况，导致故障的出现，因此需要检查接线端子的连接是否牢固、电缆线的长度是否符合要求等。
4. 调整参数设置：错误的参数设置是导致电机无法正常工作的主要原因之一，需要对参数进行逐步调整，直到找到适当的参数设置，使变频器能够正常工作。
第三部分：总结
维护电动机变频器故障是电机系统中的重要工作，方法主要包括通过LED指示灯状态判断故障、检查参数设置和进行现场测试。进行解决故障可能采用更换部件、检查接线端子和调整参数设置等方法。在操作过程中要注意安全，必须在设备停止并断开电源的情况下进行操作。只有加强对变频器故障维护及时排除这些故障、确保变频器系统的正常工作，才能充分发挥变频器控制电机的优势，提高生产效率，降低生产成本。
变频器维修手册
变频器维修手册
第一章 介绍
1.1 变频器的定义及作用
- 变频器是一种能够调节电机速度的设备，通常用于工业生产中控制电机的转速。
1.2 变频器的基本组成
- 变频器由整流器、滤波器、逆变器、控制器等组成。
1.3 变频器常见故障类型
- 过载故障
- 短路故障
- 过电压故障
- 过热故障
- 其他常见故障类型
第二章 变频器故障排除步骤
2.1 故障现象的观察与记录 - 观察变频器故障时的现象，包括异常声音、显示屏上的报错信息等，并记录下来以便排查故障。
2.2 初步排查
- 检查电源是否正常
- 检查信号线连接是否松动
- 检查负载是否超过变频器的额定能力
2.3 详细排查故障
- 根据故障现象进行逐步排查，包括变频器内部电路、电源模块、控制器等。
2.4 故障检修与更换部件
- 对故障部件进行检修或更换，确保变频器能够正常工作。
第三章 变频器维护与保养
3.1 定期检查
- 检查变频器的外观、散热器、连接线路等是否正常，发现问题及时处理。
3.2 清洁与防尘
- 定期清洁变频器，防止积尘影响散热效果。 3.3 润滑与绝缘
- 对变频器内部的滑动部件进行润滑，经验良好。
3.4 保养记录
- 记录变频器的保养情况，包括保养时间、保养内容等，便于及时跟踪维护。
第四章 常见问题解决方法
4.1 变频器不能启动
- 检查电源是否正常
- 检查控制信号线是否正确连接
- 检查保护措施是否生效
4.2 变频器工作不稳定
- 检查反馈信号是否正常
- 检查控制参数是否设置正确
4.3 变频器报警
- 根据报警代码进行故障排查
- 检查对应故障代码的解决方法
第五章 附件 本文档涉及的附件包括：
- 变频器故障记录表
- 变频器维护日志表
深圳市技成培训学员专用参考资料

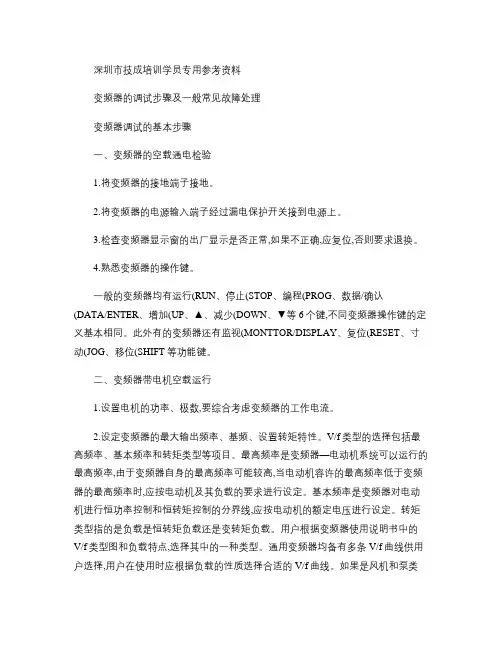

变频器的调试步骤及一般常见故障处理
变频器调试的基本步骤
一、变频器的空载通电检验
1.将变频器的接地端子接地。
2.将变频器的电源输入端子经过漏电保护开关接到电源上。
3.检查变频器显示窗的出厂显示是否正常,如果不正确,应复位,否则要求退换。
4.熟悉变频器的操作键。
一般的变频器均有运行(RUN、停止(STOP、编程(PROG、数据/确认(DATA/ENTER、增加(UP、▲、减少(DOWN、▼等6个键,不同变频器操作键的定义基本相同。此外有的变频器还有监视(MONTTOR/DISPLAY、复位(RESET、寸动(JOG、移位(SHIFT等功能键。
二、变频器带电机空载运行
1.设置电机的功率、极数,要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。V/f类型的选择包括最高频率、基本频率和转矩类型等项目。最高频率是变频器—电动机系统可以运行的最高频率,由于变频器自身的最高频率可能较高,当电动机容许的最高频率低于变频器的最高频率时,应按电动机及其负载的要求进行设定。基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线,应按电动机的额定电压进行设定。转矩类型指的是负载是恒转矩负载还是变转矩负载。用户根据变频器使用说明书中的V/f类型图和负载特点,选择其中的一种类型。通用变频器均备有多条V/f曲线供用户选择,用户在使用时应根据负载的性质选择合适的V/f曲线。如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。在异步电机变频调速系统中,转矩的控制较复杂。在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持V/f为常数,则磁通将减小,进而减小了电机的输出转矩。为此,在低频段要对电压进行适当补偿以提升转矩。一般变频器均由用户进行人工设定补偿。日立J300变频器则为用户提供两种选择:自行设定和自动转矩提升。
