高压变频培训课件一、引言随着工业自动化程度的不断提高，高压变频器在电力、化工、冶金、水泥等行业的应用越来越广泛。

高压变频器以其节能、调速范围宽、运行稳定、维护方便等优点，成为了工业生产中不可或缺的设备。

为了提高大家对高压变频器的了解和应用能力，我们特此编写了本培训课件。

二、高压变频器的基本原理1.变频调速的原理变频调速是通过改变电机供电频率来实现电机转速调节的一种方法。

根据电机转速与供电频率的关系，可以得到如下公式：n=60f/p其中，n表示电机转速，f表示供电频率，p表示电机极对数。

通过调节供电频率，就可以实现电机转速的调节。

2.高压变频器的组成高压变频器主要由整流器、滤波器、逆变器、控制电路等组成。

整流器将交流电转换为直流电，滤波器对直流电进行滤波处理，逆变器将直流电转换为可控的交流电，控制电路负责对整个系统进行控制和保护。

3.高压变频器的控制策略高压变频器的控制策略主要包括电压型控制和电流型控制。

电压型控制通过控制逆变器的输出电压，实现对电机转速的调节；电流型控制通过控制逆变器的输出电流，实现对电机转矩的调节。

三、高压变频器的应用1.节能降耗高压变频器在工业生产中具有显著的节能效果。

以风机、泵类负载为例，当负载需求降低时，通过降低电机转速，可以显著降低电机功耗，实现节能降耗。

2.提高生产效率高压变频器可以实现电机转速的精确调节，满足各种生产工艺的需求。

在提高生产效率的同时，还可以保证产品质量。

3.软启动功能高压变频器具有软启动功能，可以减少电机启动时的电流冲击，延长电机使用寿命。

4.保护功能高压变频器具有过载、过压、欠压、过热等多种保护功能，确保电机安全运行。

四、高压变频器的选型与维护1.选型原则（1）根据负载特性选择合适的变频器类型；（2）根据电机功率、电压等级等参数选择合适的变频器容量；（3）考虑变频器的性能指标，如调速范围、精度、响应速度等；（4）考虑变频器的可靠性、防护等级、环境适应性等。

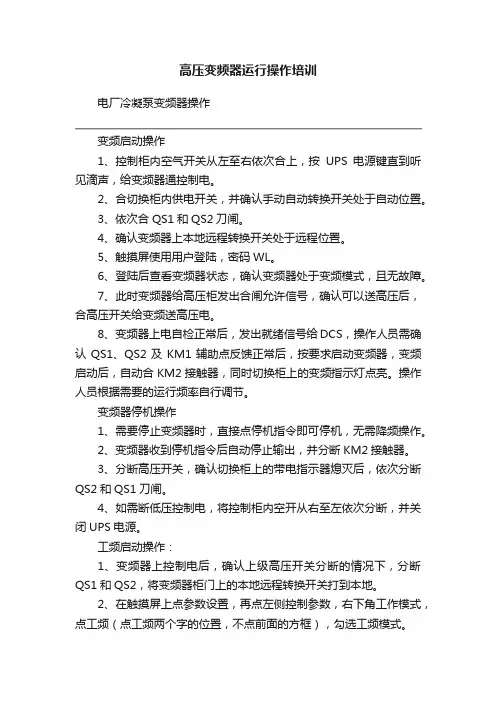

高压变频器运行操作培训电厂冷凝泵变频器操作变频启动操作1、控制柜内空气开关从左至右依次合上，按UPS电源键直到听见滴声，给变频器通控制电。

2、合切换柜内供电开关，并确认手动自动转换开关处于自动位置。

3、依次合QS1和QS2刀闸。

4、确认变频器上本地远程转换开关处于远程位置。

5、触摸屏使用用户登陆，密码WL。

6、登陆后查看变频器状态，确认变频器处于变频模式，且无故障。

7、此时变频器给高压柜发出合闸允许信号，确认可以送高压后，合高压开关给变频送高压电。

8、变频器上电自检正常后，发出就绪信号给DCS，操作人员需确认QS1、QS2及KM1辅助点反馈正常后，按要求启动变频器，变频启动后，自动合KM2接触器，同时切换柜上的变频指示灯点亮。

操作人员根据需要的运行频率自行调节。

变频器停机操作1、需要停止变频器时，直接点停机指令即可停机，无需降频操作。

2、变频器收到停机指令后自动停止输出，并分断KM2接触器。

3、分断高压开关，确认切换柜上的带电指示器熄灭后，依次分断QS2和QS1刀闸。

4、如需断低压控制电，将控制柜内空开从右至左依次分断，并关闭UPS电源。

工频启动操作：1、变频器上控制电后，确认上级高压开关分断的情况下，分断QS1和QS2，将变频器柜门上的本地远程转换开关打到本地。

2、在触摸屏上点参数设置，再点左侧控制参数，右下角工作模式，点工频（点工频两个字的位置，不点前面的方框），勾选工频模式。

3、勾选后变频器会自动分断KM1接触器，同时主界面上显示工频模式，启动、停止、复位按钮会变成有颜色的按钮。

4、点击启动按钮，KM3合闸，同时切换柜上工频指示灯点亮。

5、根据要求合上级高压开关启动电机。

工频停机操作：1、分断上级高压开关，确认切换柜上的带电显示器熄灭。

2、在触摸屏上按停止按钮，分断KM3，确认切换柜上的工频指示灯熄灭。

说明：1、KM1、KM2、KM3三个接触器都由变频器自动控制，切换柜上的转换开关须始终置于自动位置，不可打到手动位置。

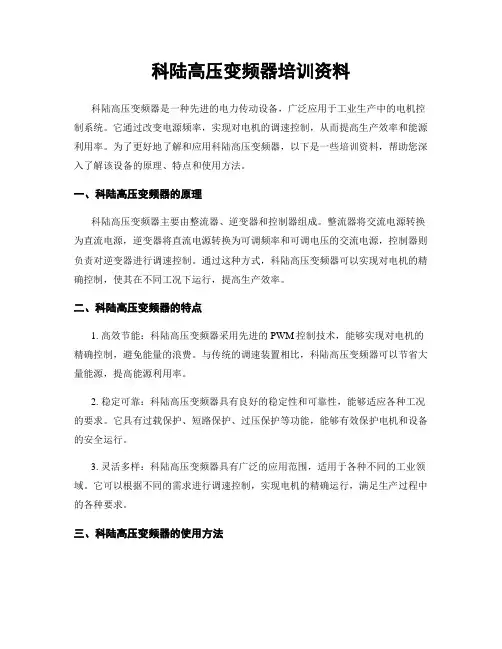

科陆高压变频器培训资料科陆高压变频器是一种先进的电力传动设备，广泛应用于工业生产中的电机控制系统。

它通过改变电源频率，实现对电机的调速控制，从而提高生产效率和能源利用率。

为了更好地了解和应用科陆高压变频器，以下是一些培训资料，帮助您深入了解该设备的原理、特点和使用方法。

一、科陆高压变频器的原理科陆高压变频器主要由整流器、逆变器和控制器组成。

整流器将交流电源转换为直流电源，逆变器将直流电源转换为可调频率和可调电压的交流电源，控制器则负责对逆变器进行调速控制。

通过这种方式，科陆高压变频器可以实现对电机的精确控制，使其在不同工况下运行，提高生产效率。

二、科陆高压变频器的特点1. 高效节能：科陆高压变频器采用先进的PWM控制技术，能够实现对电机的精确控制，避免能量的浪费。

与传统的调速装置相比，科陆高压变频器可以节省大量能源，提高能源利用率。

2. 稳定可靠：科陆高压变频器具有良好的稳定性和可靠性，能够适应各种工况的要求。

它具有过载保护、短路保护、过压保护等功能，能够有效保护电机和设备的安全运行。

3. 灵活多样：科陆高压变频器具有广泛的应用范围，适用于各种不同的工业领域。

它可以根据不同的需求进行调速控制，实现电机的精确运行，满足生产过程中的各种要求。

三、科陆高压变频器的使用方法1. 安装调试：在安装科陆高压变频器之前，需要进行相关的安全检查和准备工作。

安装过程中，需要按照说明书的要求，正确连接电源和电机，并进行相应的调试和测试，确保设备的正常运行。

2. 参数设置：科陆高压变频器的参数设置对于设备的正常运行至关重要。

在使用过程中，需要根据实际情况进行参数的调整和设置，以适应不同的工况要求。

3. 故障排除：在使用科陆高压变频器的过程中，可能会出现一些故障和问题。

对于常见的故障，需要及时进行排查和处理，以确保设备的正常运行。

四、科陆高压变频器的应用案例科陆高压变频器在各个行业中都有广泛的应用。

以制造业为例，科陆高压变频器可以应用于机械设备、冶金设备、矿山设备等领域，实现对电机的精确控制，提高生产效率和产品质量。

•培训背景与目的•高压变频器基础知识•高压变频器选型与配置•高压变频器安装调试与操作维护目录•故障诊断与排除方法•应用案例分析与讨论•总结回顾与展望未来发展趋势01培训背景与目的广泛应用技术发展市场需求030201高压变频器应用现状培训目标与意义通过培训，使学员掌握高压变频器的基本原理、结构组成和工作原理。

熟悉高压变频器的操作、调试、维护及故障排除方法。

提高学员对高压变频器选型、安装、调试、运行和维护的实际操作能力。

通过培训，推广高压变频器在节能降耗方面的应用，促进节能减排事业的发展。

掌握基本原理熟悉操作维护提升技能水平推广节能技术培训对象及要求培训对象培训要求02高压变频器基础知识高压变频器定义及分类定义分类工作原理与结构组成工作原理高压变频器采用交-直-交的工作方式。

首先将工频交流电源通过整流器转换成直流电源，然后再将直流电源转换成频率、电压均可控制的交流电源以供给电动机。

结构组成高压变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

额定输入电压额定输出电压额定输出电流额定输出频率功率因数效率主要性能指标参数03高压变频器选型与配置选型原则及注意事项01020304负载类型额定功率电压等级环境条件主电路控制电路参数设置通讯接口硬件配置与参数设置选择适合的控制方式，如V/F 控制、矢量控制等，实现电机的精确控制。

控制方式保护功能调速范围人机界面根据需要选择保护功能，如过流保护、过压保护、欠压保护等，确保电机的安全运行。

根据负载特性和控制要求，设置合适的调速范围，满足生产工艺要求。

选择适合的人机界面，方便操作人员进行参数设置和监控。

软件功能选择及优化04高压变频器安装调试与操作维护安装前准备工作及注意事项确认安装环境准备安装工具检查设备注意事项调试过程检查项目清单电源检查通讯检查参数设置功能测试注意事项在操作过程中，应注意安全，避免触电、烫伤等危险情况的发生。

高压变频器相关背景资料一、项目背景➢高压变频项目的节能意义➢高压变频项目的环保意义➢国内高压变频器的发展现状➢国内高压变频市场容量分析➢国内高压变频市场及用户特点1.1 高压变频项目的节能意义我国目前电动机总装机容量已超过4亿kW，而高压电机约占一半，高压电机中近70%拖动的负载是风机、泵类、压缩机，其中一半适合调速，即有约7500万kW的高压电机处在浪费运行的状态。

与之相对应的是，我国单位GNP能耗（吨标准煤/千美元）是发达国家的4~8倍，能源利用效率则不到发达国家的70%，而煤炭、石油等一次能源又日益紧缺，能源问题已成为目前中国最大的战略问题，节能也因此变得攸关重要。

从目前高压变频器的一般使用情况来看，平均节电可达30%，因而，无论是在新建项目中，还是在技改项目中，高压变频系统的投入和使用，是非常有效的节能手段，若在政府有关部门和相关行业的支持下，每年有计划的改造500-600万kW的低效风机、水泵，平均年投入70-80亿元人民币，当年即可产生直接节电效益约为50-60亿元，占投资额的70%，而该类设备的使用期限至少为15年，长期经济效益十分明显。

若坚持不懈地十余年的改造，不仅可以大大提高我国这一行业的技术水平和发展，而且每年为国家节约数百亿元人民币的用电损耗，有关专家估计:整体节能效果可为国家在今后十年内减少15~20个30万kW燃煤发电机组的投资。

1.2 高压变频项目的环保意义据统计，在中国约65%的用电量是通过电机来消耗的。

而中国的电力供应是以火电为主的。

火力发电机组燃煤后排放出来的二氧化碳则是产生大气污染，特别是全球温室效应的主要原因之一。

世界环境组织要求各国签署京都议定书就是要解决这一问题。

而我国也对联合国《全球气候变化框架公约》做出了庄严承诺。

的排放量和标准会日益严格，那么鼓励各行业在高相信国际组织今后对各国CO2的压电机上采用变频器以节能，从而从整体上减少火力发电厂的建设，减少CO2排放，减少不可再生资源的浪费，就是各国政府乃至全人类共同追求的目标。
