1 补充： 基础理论知识
1、石油化工工艺流程识图知识
在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。
实现化工自动化的目的是：
加快生产速度，降低生产成本，提高产品数量和质量。
降低劳动强度，改善劳动成本。
确保生产安全。
对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。
1.1石油化工工艺流程图的一般包括的内容
石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。
1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。
1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。
1.1.3工艺管道及仪表流程图（PID）需表示如下内容：
1.1.3.1设备
1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；
2) 成套供应的机组制造厂的初步供货范围；
3) 全部设备管口；
4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；
5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；
6) 泵、压缩机、鼓风机等转动设备的驱动型式。
1.1.3.2管道
1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；

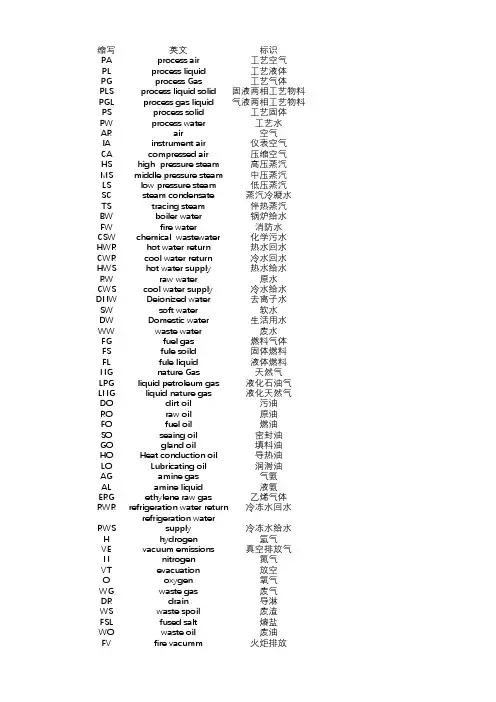

缩写英文标识PAprocess air工艺空气PLprocess liquid工艺液体PGprocess Gas工艺气体PLSprocess liquid solid固液两相工艺物料PGLprocess gas liquid气液两相工艺物料PSprocess solid工艺固体PWprocess water工艺水ARair空气IAinstrument air仪表空气CAcompressed air压缩空气HShigh pressure steam高压蒸汽MSmiddle pressure steam中压蒸汽LSlow pressure steam低压蒸汽SCsteam condensate蒸汽冷凝水TStracing steam伴热蒸汽BWboiler water锅炉给水FWfire water消防水CSWchemical wastewater化学污水HWRhot water return热水回水CWRcool water return冷水回水HWShot water supply热水给水RWraw water原水CWScool water supply冷水给水DNWDeionized water去离子水SWsoft water软水DWDomestic water生活用水WWwaste water废水FGfuel gas燃料气体FSfule soild固体燃料FLfule liquid液体燃料NGnature Gas天然气LPGliquid petroleum gas液化石油气LNGliquid nature gas液化天然气DOdirt oil污油ROraw oil原油FOfuel oil燃油SOseaing oil密封油GOgland oil填料油HOHeat conduction oil导热油LOLubricating oil润滑油AGamine gas气氨ALamine liquid液氨ERGethylene raw gas乙烯气体RWRrefrigeration water return冷冻水回水

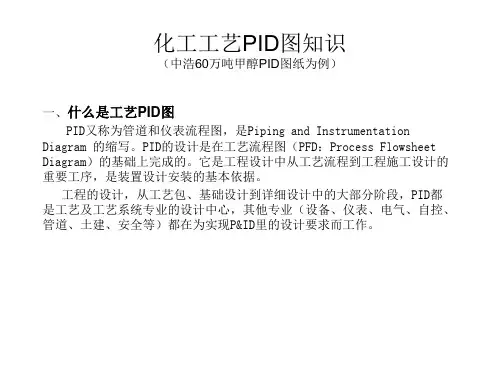

工艺管道仪表流程图PID
工艺管道仪表流程图（Piping and Instrumentation Diagram，简称PID）是工程图纸中用来描述流程控制系统的示意图，常用于工艺管道系统中。PID图中包含了管道、仪表、控制设备等元件的符号及其连接关系，能够清晰地显示整个系统的工作流程。
PID图的作用和意义
PID图是工程设计和施工中非常重要的一种图纸，它具有以下几点作用和意义：
1. 系统设计：PID图能够帮助工程师全面理解系统的工作流程，从而更好地进行系统设计。
2. 施工指导：PID图可以作为施工现场的指导图，指导施工人员按照设计要求进行管道布置和仪表安装。
3. 故障排除：PID图能够帮助维护人员迅速定位故障点，加快故障排除的速度。
4. 标准化：PID图具有统一的符号规范，有利于不同工程师之间的交流和沟通。
PID图的基本元素
PID图通常由以下几种基本元素组成：
1. 管道：用直线表示，代表流体传输的路径。
2. 阀门：代表可控制流体流动的开关，通常用不同的符号表示不同类型的阀门。
3. 泵：代表用来提供流体压力的设备。
4. 仪表：用于监测和控制流体的参数，如压力、温度、流量等，常用各种符号表示。
5. 传感器：用来感知环境参数，并将信号传送给控制系统。
6. 控制器：根据传感器信号进行逻辑判断，并控制执行机构的动作。
7. 执行机构：根据控制器的指令，执行相应的动作。 PID图的绘制规范
为了让PID图更加清晰和易懂，通常需要遵循以下一些绘制规范：
1. 统一符号：PID图中使用的管道、阀门、仪表等符号应当符合行业规范，以避免误解和混淆。
2. 清晰标注：对于每个元件，应当清晰标注其类型、规格、材质等信息，便于理解和识别。
3. 逻辑连接：元件之间的连接关系应当清晰明了，避免出现错误连接导致整个系统不正常运行。
4. 比例合理：PID图中的元件大小应当按照比例绘制，避免出现不合理的大小误解。
PID识图
1、80-PL-11001-N1B：N-压力等级为2.5MPa,B-碳钢管道。
注：
管道代号编号规则及含义
管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：
PG 03 001 – 100 L1B - C
（1）（2）（3） （4）（5）（6）
管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸； （5）管道等级；（6）隔热或隔声代号。
（1）物料代号
a.工艺物料代号
PA 工艺空气 PL 工艺液体
PG 工艺气体 PL1 工艺液体
PGL 气液两相流工艺物料 PLS 液固两相流工艺物料
PGS 气固两相流工艺物料 PS 工艺固体
PW 工艺水
b．辅助、公用工程物料代号
1） 空气 3）水
AR 空气 TW 一次上水
CA 压缩空气 DW 饮用水
IA 仪表空气 DM 去离子水
2）蒸汽、冷凝水 WFI 注射水
LS 低压蒸汽（饱和或微过热） PW 纯水
LUS 低压过热蒸汽 WS 循环水(供)
MS 中压蒸汽（饱和或微过热） WR 循环水(回)
MUS 中压过热蒸汽 CWS 冷冻水(供)
S1 0.1MPa蒸汽 CWR 冷冻水(回)
S3 0.3MPa蒸汽 BS 冷冻盐水(供) S6 0.6MPa蒸汽 BR 冷冻盐水(回)
… … HWS 热水(供)
PS 纯蒸汽 HWR 热水(回)
SC 蒸汽冷凝水 BW 锅炉供水
TS 伴热蒸汽
4）其它
VT 排气 DR 下水/排污
VE 真空 CS 化学污水
