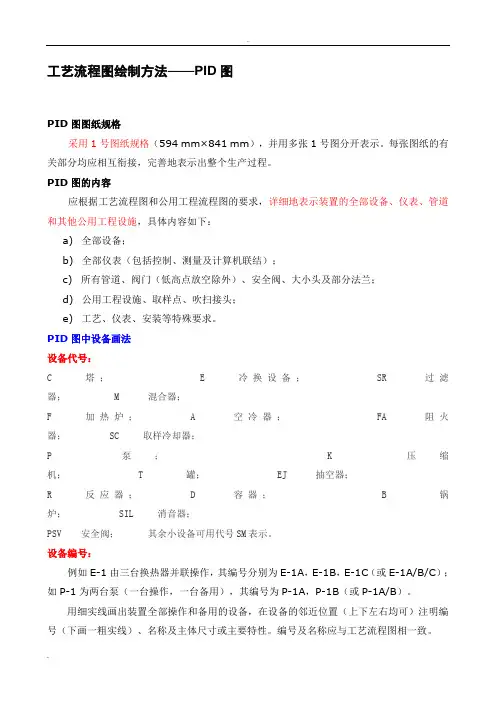

工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多1号图分开表示。
每图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
PID图的容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法设备代号：C 塔； E 冷换设备；SR 过滤器；M 混合器；F 加热炉； A 空冷器；FA 阻火器；SC 取样冷却器；P 泵；K 压缩机；T 罐；EJ 抽空器；R 反应器； D 容器； B 锅炉； SIL 消音器；PSV 安全阀；其余小设备可用代号SM表示。
设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：径ID×切线高，mm，b) 卧式圆筒型：径ID×切线长，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e) 机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法设备代号：C 塔； E 冷换设备；SR 过滤器；M 混合器；F 加热炉； A 空冷器；FA 阻火器；SC 取样冷却器；P 泵；K 压缩机；T 罐；EJ 抽空器；R 反应器； D 容器； B 锅炉； SIL 消音器；PSV 安全阀；其余小设备可用代号SM表示。
设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线高，mm，b) 卧式圆筒型：内径ID×切线长，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e) 机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。

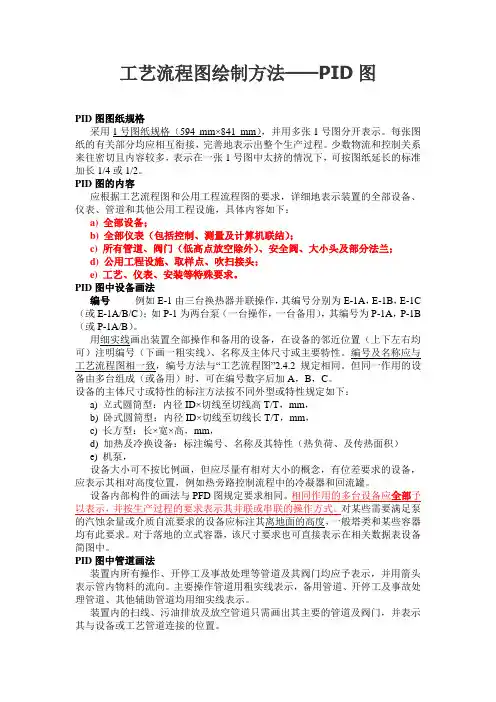

工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C （或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B （或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
工艺流程图绘制方法——PID图 (2)管道和仪表流程图又称为P&ID (6)工艺流程表示标准 (15)工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多1号图分开表示。
每图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
PID图的容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体容如下：a)全部设备；b)全部仪表（包括控制、测量及计算机联结）；c)所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d)公用工程设施、取样点、吹扫接头；e)工艺、仪表、安装等特殊要求。
PID图中设备画法设备代号：C塔；E冷换设备；SR过滤器；M混合器；F加热炉；A空冷器；FA阻火器；SC取样冷却器；P泵；K压缩机；T罐；EJ抽空器；R反应器；D容器；B锅炉；SIL消音器；PSV安全阀；其余小设备可用代号SM表示。
设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a)立式圆筒型：径ID×切线高，mm，b)卧式圆筒型：径ID×切线长，mm，c)长方型：长×宽×高，mm，d)加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e)机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其a)b)c)d)e)PIDC 混合器；F 取样冷却器；P机；R炉；PSV 安全阀；其余小设备可用代号SM表示。
设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线高，mm，b) 卧式圆筒型：内径ID×切线长，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e) 机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
××××－××××－××××－ ××××－×××公称直径介质代号管道编号管道等级隔热公称直径：以mm表示，例如：50即50 mm；介质代号：a) P 工艺管道（包括作为工艺用途的所有介质的管道，如催化裂化的主风管道）；C 催化剂；LO 润滑油（机泵用）；SO 封油； FO 燃料油；PE 电解质；SLO 污油； FLO 冲洗油； DL 导生油（液）；DG 导生油（气）；b) FW 新鲜水；PW 饮用水；SW 软化水； RW 循环水；BFW 锅炉给水；SOW 含油污水；ASW 酸性污水；KSW 碱性污水；AW 氨水；PUW 净化水；SCW 冷凝水；CHW 冷冻水； HW 热水；c) LS 低压蒸汽；MS 中压蒸汽；HS 高压蒸汽；ES 乏汽；d) IA 净化空气（仪表风）； PA 非净化空气（工厂风）；氨气；碱液；管道编号2）第45管道等级隔热代号a)b)艺要求需在管线某段设置法兰时，应予表示，并注明其位置尺寸；c) 所有盲法兰应画出法兰盖；d) 最终版的PID中所有变径处的大小头均应表示；e) 安全阀用代号PSV表示，编号格式同设备编号，并在编号下端注明其定压（Pc）。
