光开光和门器件仿真实验
光开关和门器件仿真实验是一种基于光学原理进行模拟和实验
的方法，用于研究和验证光学开关和门的性能和特性。
在光开关仿真实验中，通常使用光学软件进行设计和模拟，通过输入合适的参数和条件，可以模拟光信号在开关中的传输、切换和调控过程。
这样可以评估光开关的响应速度、插损、交叉耦合等性能指标，并进行优化设计。
而在门器件仿真实验中，主要是针对光学逻辑门（如与门、或门、非门等）进行模拟和研究。
通过设计合适的光路结构和器件参数，可以模拟光信号的输入和输出，在不同的输入组合下验证门器件的逻辑功能和稳定性。
这些仿真实验可以帮助研究者更好地理解光开关和门器件的工
作原理，并辅助设计和优化相关的光学系统和器件。
同时，它们也可以为光学通信、计算和信息处理等应用领域提供重要的参考和指导。

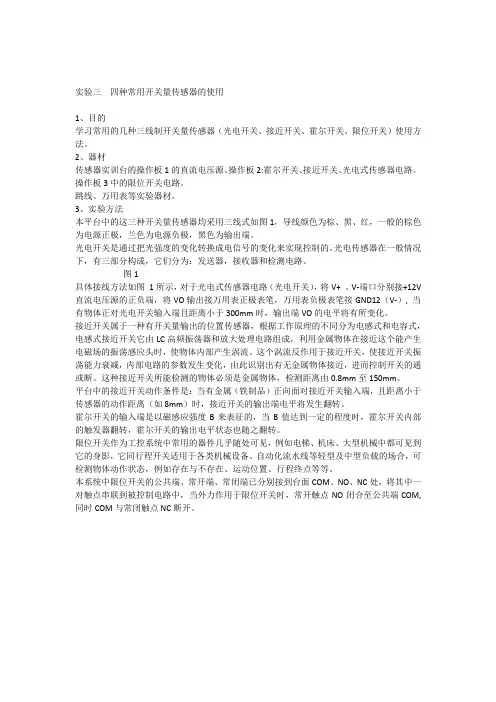

实验三四种常用开关量传感器的使用1、目的学习常用的几种三线制开关量传感器（光电开关、接近开关、霍尔开关、限位开关）使用方法。
2、器材传感器实训台的操作板1的直流电压源、操作板2:霍尔开关、接近开关、光电式传感器电路。
操作板3中的限位开关电路。
跳线、万用表等实验器材。
3、实验方法本平台中的这三种开关量传感器均采用三线式如图1，导线颜色为棕、黑、红，一般的棕色为电源正极，兰色为电源负极，黑色为输出端。
光电开关是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器，接收器和检测电路。
图1具体接线方法如图1所示，对于光电式传感器电路（光电开关），将V+ 、V-端口分别接+12V 直流电压源的正负端，将VO输出接万用表正极表笔，万用表负极表笔接GND12（V-）, 当有物体正对光电开关输入端且距离小于300mm时，输出端VO的电平将有所变化。
接近开关属于一种有开关量输出的位置传感器，根据工作原理的不同分为电感式和电容式，电感式接近开关它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。
平台中的接近开关动作条件是：当有金属（铁制品）正向面对接近开关输入端，且距离小于传感器的动作距离（如8mm）时，接近开关的输出端电平将发生翻转。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
限位开关作为工控系统中常用的器件几乎随处可见，例如电梯、机床、大型机械中都可见到它的身影，它同行程开关适用于各类机械设备、自动化流水线等轻型及中型负载的场合，可检测物体动作状态，例如存在与不存在、运动位置、行程终点等等。

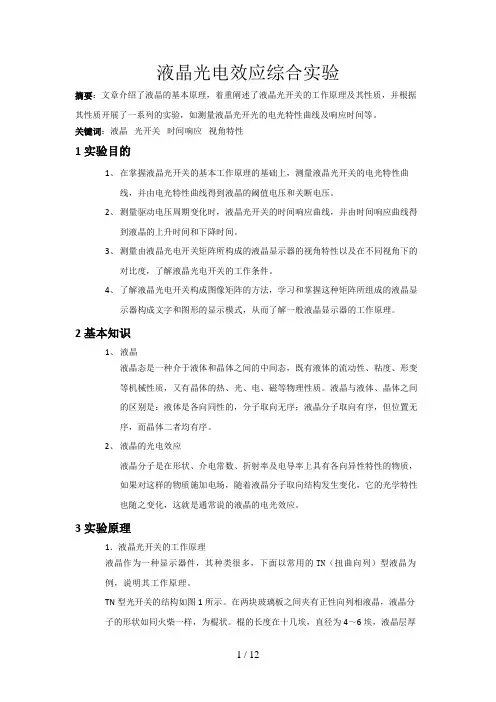

液晶光电效应综合实验摘要：文章介绍了液晶的基本原理，着重阐述了液晶光开关的工作原理及其性质，并根据其性质开展了一系列的实验，如测量液晶光开光的电光特性曲线及响应时间等。
关键词：液晶光开关时间响应视角特性1实验目的1、在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2、测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3、测量由液晶光电开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光电开关的工作条件。
4、了解液晶光电开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器的工作原理。
2基本知识1、液晶液晶态是一种介于液体和晶体之间的中间态，既有液体的流动性、粘度、形变等机械性质，又有晶体的热、光、电、磁等物理性质。
液晶与液体、晶体之间的区别是：液体是各向同性的，分子取向无序；液晶分子取向有序，但位置无序，而晶体二者均有序。
2、液晶的光电效应液晶分子是在形状、介电常数、折射率及电导率上具有各向异性特性的物质，如果对这样的物质施加电场，随着液晶分子取向结构发生变化，它的光学特性也随之变化，这就是通常说的液晶的电光效应。
3实验原理1．液晶光开关的工作原理液晶作为一种显示器件，其种类很多，下面以常用的TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构如图1所示。
在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃，直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；使电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
第1篇一、实验目的1. 理解液晶光开关的基本工作原理，掌握其电光特性。
2. 通过实验测量液晶光开关的电光特性曲线，并从中得到液晶的阈值电压和关断电压。
3. 探究驱动电压周期变化对液晶光开关性能的影响。
二、实验原理液晶是一种具有光学各向异性的有机化合物，其分子在电场作用下会改变排列方向，从而影响光线的传播。
液晶光开关利用这一特性，通过施加电压来控制光的透过。
TN（扭曲向列）型液晶光开关是最常用的液晶光开关之一。
其基本工作原理如下：1. 在两块玻璃板之间夹有液晶层，其中液晶分子在未加电压时呈扭曲排列，使得入射光发生偏振。
2. 当施加电压后，液晶分子排列方向改变，扭曲消失，光线的偏振状态也随之改变。
3. 通过控制电压的大小，可以调节光线的透过情况，从而实现光开关的功能。
三、实验仪器与材料1. 液晶电光效应实验仪一台2. 液晶片一块3. 可变电压电源一台4. 光强计一台5. 记录仪一台6. 连接线若干四、实验步骤1. 将液晶片放置在实验仪中，并调整光路，使光线垂直照射到液晶片上。
2. 连接可变电压电源，设置初始电压为0V。
3. 使用光强计测量透过液晶片的光强，记录数据。
4. 逐渐增加电压，每次增加0.5V，重复步骤3，记录数据。
5. 绘制电光特性曲线，分析阈值电压和关断电压。
6. 改变驱动电压的周期，重复实验，观察液晶光开关性能的变化。
五、实验结果与分析1. 电光特性曲线：根据实验数据，绘制电光特性曲线，如图1所示。
曲线呈现出典型的非线性关系，表明液晶光开关的电光特性。
图1 电光特性曲线2. 阈值电压和关断电压：根据电光特性曲线，确定阈值电压和关断电压。
阈值电压为液晶光开关开始工作的电压，关断电压为液晶光开关完全关闭的电压。
3. 驱动电压周期变化对性能的影响：改变驱动电压的周期，观察液晶光开关性能的变化。
实验结果表明，驱动电压周期变化对液晶光开关性能有一定影响，但影响程度较小。
六、结论1. 本实验成功实现了液晶光开关的电光特性测量，并得到了阈值电压和关断电压。
