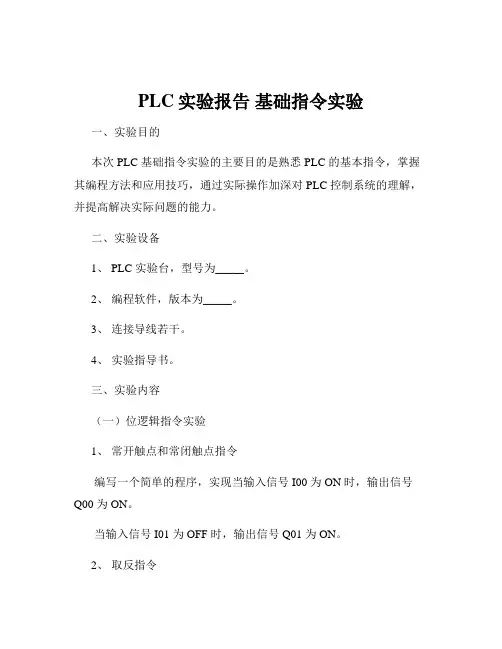

PLC实验报告基础指令实验一、实验目的本次 PLC 基础指令实验的主要目的是熟悉 PLC 的基本指令，掌握其编程方法和应用技巧，通过实际操作加深对 PLC 控制系统的理解，并提高解决实际问题的能力。
二、实验设备1、 PLC 实验台，型号为_____。
2、编程软件，版本为_____。
3、连接导线若干。
4、实验指导书。
三、实验内容（一）位逻辑指令实验1、常开触点和常闭触点指令编写一个简单的程序，实现当输入信号 I00 为 ON 时，输出信号Q00 为 ON。
当输入信号 I01 为 OFF 时，输出信号 Q01 为 ON。
2、取反指令设计一个程序，使得输入信号 I02 为 ON 时，经过取反指令，输出信号 Q02 为 OFF；输入信号 I02 为 OFF 时，输出信号 Q02 为 ON。
3、置位和复位指令编写程序，当输入信号 I03 产生一个上升沿时，使用置位指令将输出信号 Q03 置位为 ON，并保持。
当输入信号 I04 产生一个上升沿时，使用复位指令将输出信号 Q03 复位为 OFF。
（二）定时器指令实验1、接通延时定时器构建一个程序，当输入信号 I05 为 ON 时，接通延时定时器 TON 开始计时，设定时间为 5 秒。
5 秒后，输出信号 Q04 为 ON。
2、断开延时定时器设计程序，当输入信号 I06 由 ON 变为 OFF 时，断开延时定时器TOF 开始计时，设定时间为 3 秒。
3 秒内，如果输入信号 I06 重新变为ON，则定时器复位。
3 秒后，输出信号 Q05 为 OFF。
（三）计数器指令实验1、增计数器编写程序，当输入信号 I07 产生一个上升沿时，增计数器 CTU 的计数值加 1。
当计数值达到预设值 10 时，输出信号 Q06 为 ON。
2、减计数器构建一个程序，当输入信号 I10 产生一个上升沿时，减计数器 CTD 的计数值减 1。
当计数值减为 0 时，输出信号 Q07 为 ON。
PLC实验报告一、实验目的本次 PLC 实验的主要目的是熟悉 PLC（可编程逻辑控制器）的基本工作原理和编程方法，通过实际操作和程序编写，掌握 PLC 在工业控制中的应用，提高对自动化控制系统的理解和实践能力。
二、实验设备本次实验所使用的设备包括：1、 PLC 实验箱，型号为_____，包含 PLC 主机、输入输出模块、电源模块等。
2、编程电缆，用于将计算机与 PLC 主机连接，实现程序的下载和上传。
3、计算机，安装有 PLC 编程软件，版本为_____。
4、实验导线若干，用于连接输入输出设备。
三、实验内容（一）PLC 的基本认识首先，了解 PLC 的硬件结构，包括 CPU 模块、输入模块、输出模块、通信模块等。
熟悉 PLC 各部分的功能和作用，以及它们之间的连接方式。
（二）PLC 编程软件的使用学习使用 PLC 编程软件，掌握软件的界面布局、菜单功能、编程指令等。
通过编程软件编写简单的PLC 程序，并进行编译、下载和调试。
（三）交通灯控制系统的设计与实现1、控制要求设计一个十字路口交通灯控制系统，要求东西方向和南北方向的交通灯按照一定的时间顺序交替点亮。
具体控制要求如下：（1）东西方向绿灯亮 30 秒，然后黄灯亮 5 秒，红灯亮 35 秒。
（2）南北方向红灯亮 35 秒，然后绿灯亮 30 秒，黄灯亮 5 秒。
（3）在绿灯和红灯切换时，黄灯闪烁 5 秒。
2、 I/O 分配根据控制要求，对 PLC 的输入输出点进行分配。
例如，东西方向绿灯连接到 PLC 的输出点 Y0，东西方向黄灯连接到输出点 Y1，东西方向红灯连接到输出点 Y2，南北方向的交通灯同理。
3、程序编写使用 PLC 编程软件编写交通灯控制程序。
可以采用梯形图、指令表等编程语言。
以下是一个简单的梯形图程序示例：｀｀｀LD X0 ；启动按钮SET S0 ；初始化状态STL S0 ；状态 0OUT Y0 ；东西绿灯亮OUT Y3 ；南北红灯亮LD T0 ；30 秒定时器SET S1 ；切换到状态 1 STL S1 ；状态 1OUT Y1 ；东西黄灯亮OUT Y3 ；南北红灯亮LD T1 ；5 秒定时器SET S2 ；切换到状态 2 STL S2 ；状态 2OUT Y2 ；东西红灯亮OUT Y4 ；南北绿灯亮LD T2 ；30 秒定时器SET S3 ；切换到状态 3 STL S3 ；状态 3OUT Y2 ；东西红灯亮OUT Y5 ；南北黄灯亮LD T3 ；5 秒定时器SET S0 ；切换回状态 0｀｀｀4、程序调试将编写好的程序下载到 PLC 主机中，通过观察交通灯的实际运行情况，对程序进行调试和修改，确保交通灯控制系统能够按照要求正常工作。

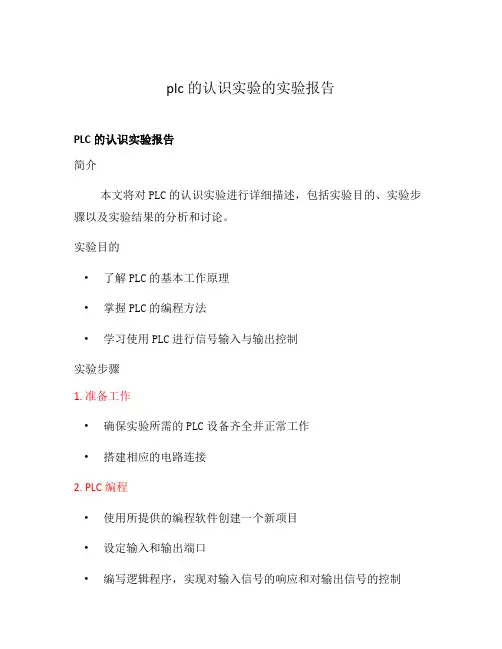

plc的认识实验的实验报告PLC的认识实验报告简介本文将对PLC的认识实验进行详细描述，包括实验目的、实验步骤以及实验结果的分析和讨论。
实验目的•了解PLC的基本工作原理•掌握PLC的编程方法•学习使用PLC进行信号输入与输出控制实验步骤1. 准备工作•确保实验所需的PLC设备齐全并正常工作•搭建相应的电路连接2. PLC编程•使用所提供的编程软件创建一个新项目•设定输入和输出端口•编写逻辑程序，实现对输入信号的响应和对输出信号的控制1.配置输入信号：根据实验要求，将所需的输入信号连接到PLC输入端口。
2.载入程序：将编写好的PLC程序加载到PLC设备中。
3.运行程序：启动PLC设备，观察程序的运行情况。
4. 数据分析与结果•实验中观察并记录下PLC的输入信号和输出信号的状态•对实验结果进行分析和解读实验结果分析与讨论根据实验的观察和记录，我们可以得出以下结论： - PLC成功响应了输入信号，并根据编程逻辑正确控制输出信号。
- PLC的实时性较高，能够快速响应输入信号并作出相应的输出。
总结通过本次PLC的认识实验，我们增加了对PLC的理解和应用能力。
PLC作为一种重要的自动化控制装置，在工业领域有着广泛的应用。
熟练掌握PLC的编程方法，对于实现自动化控制系统具有重要意义。
注意：本报告仅为示例，并不完整，实际报告需要根据具体实验内容进行补充和修改。
以下是本次实验中观察到的数据：•输入信号1：高电平•输入信号2：低电平•输出信号1：高电平•输出信号2：低电平结果分析与讨论根据观察到的数据，我们可以分析以下几点：1.输入信号与输出信号的关系：根据实验结果，我们可以看出输入信号1与输出信号1之间存在正相关关系，即当输入信号1为高电平时，输出信号1也为高电平。
而输入信号2与输出信号2之间存在负相关关系，即当输入信号2为低电平时，输出信号2为低电平。
这说明我们在PLC的编程中成功实现了对输入信号的响应和对输出信号的控制。

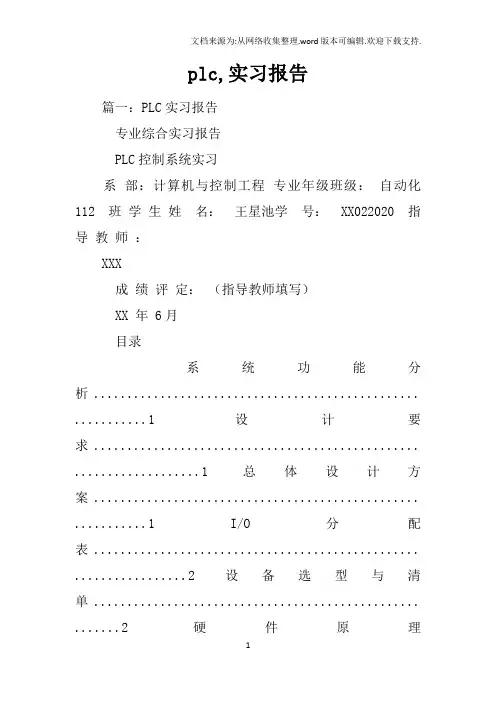

plc,实习报告篇一：PLC实习报告专业综合实习报告PLC控制系统实习系部：计算机与控制工程专业年级班级：自动化112 班学生姓名：王星池学号： XX022020 指导教师：XXX成绩评定：（指导教师填写）XX 年 6月目录系统功能分析................................................. ...........1 设计要求................................................. ...................1 总体设计方案................................................. ...........1 I/O分配表................................................. .................2 设备选型与清单................................................. .......2 硬件原理图................................................. ...............3 PLC程序设计................................................. ...........4 指令表................................................. .......................5 安装与调试................................................. ...............5 心得体会................................................. . (6)课题名称：自动门控制装置设计步骤：一、系统功能分析：1．自动门控制装置的硬件组成：自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关K3、关门到限位开关K4、开门执行机构KM1（电动机正转）、关门执行机构KM2（电动机反转）、指示灯等部件组成。
plc实验报告总结PLC实验报告总结引言：PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制器，它能够根据预设的程序和逻辑进行自动化控制。
本次实验旨在通过对PLC的实际应用进行探索和学习，进一步了解其原理和功能。
在实验过程中，我们通过搭建不同的电路和编写相应的程序，实现了对电机、传感器和开关等设备的控制和监测。
本文将对实验过程和结果进行总结和分析。
实验一：PLC基本控制电路在第一个实验中，我们搭建了一个简单的PLC基本控制电路。
通过连接电源、PLC和输出设备，我们成功实现了对电机的控制。
在编写程序的过程中，我们了解到PLC的工作原理是通过输入信号的变化来触发输出信号的改变。
通过调整程序中的逻辑关系和时间延迟，我们可以灵活地控制输出设备的状态。
这个实验让我们对PLC的基本控制功能有了初步的了解。
实验二：PLC与传感器的应用在第二个实验中，我们进一步探索了PLC与传感器的应用。
通过连接温度传感器和PLC，我们实现了对温度的监测和控制。
在编写程序的过程中，我们学习到了如何读取传感器的信号并进行相应的逻辑判断。
通过设定合适的温度范围和控制策略，我们成功实现了对温度的自动调节。
这个实验让我们体会到了PLC在工业自动化中的重要作用，它能够实时监测环境参数并做出相应的控制决策。
实验三：PLC与开关的联动控制在第三个实验中，我们探索了PLC与开关的联动控制应用。
通过连接多个开关和PLC，我们实现了对多个输出设备的控制。
在编写程序的过程中，我们学习到了如何根据不同的开关状态来触发相应的输出信号。
通过合理设置开关的逻辑关系和输出设备的联动关系，我们成功实现了对多个设备的协同工作。
这个实验让我们认识到了PLC在复杂控制系统中的灵活性和可靠性。
实验四：PLC与人机界面的交互在第四个实验中，我们探索了PLC与人机界面的交互应用。
通过连接触摸屏和PLC，我们实现了通过触摸屏对设备进行控制和监测。
在编写程序的过程中，我们学习到了如何设计人机界面，包括按钮、指示灯和数据显示等元素。
plc实验报告总结近年来，工业自动化技术飞速发展，PLC（可编程控制器）也成为现代化生产领域不可或缺的设备之一。
在学习PLC时，我们进行了一系列实验，以下是本人对PLC实验的总结。
实验一：PLC硬件配置在这个实验中，我们学会了PLC的硬件配置和连接步骤。
我们用编程器连接PLC并将程序下载到PLC中。
这个实验直观地介绍了PLC的硬件构成和基本配置方法。
实验二：PLC基础操作这个实验教给我们PLC的基础操作，如如何创建程序，如何将输入/输出模块配置到PLC中，并编写程序将输入信号转换为输出信号。
这个实验让我们了解了PLC的基本功能和使用方法。
实验三：PLC计数器和定时器在这个实验中，我们学会了如何编程使用PLC的计数器和定时器。
我们能够利用计数器和定时器来控制输出电路和操作电机。
这个实验让我们明白了如何利用PLC控制多个输出和设备。
实验四：PLC组态软件和模拟仿真本次实验是在模拟环境中使用PLC。
我们用Simatic S7组态软件将我们的PLC机器仿真，观察程序的运作情况。
这个实验允许我们将PLC程序提前测试并进行模拟。
实验五：PLC通信在这个实验中，我们使用S7协议进行PLC通信。
我们了解了基本的通信协议，如何建立连接，如何在不同硬件设备之间传输数据。
这个实验展示了现实世界中PLC通信的应用。
PLC的应用范围非常广泛, 包括制造业，交通运输，电力建设等。
在现代制造设备中，几乎所有的电子控制系统都与PLC有关。
PLC逐渐取代了真空管、继电器和计时器等设备，成为可编程控制系统的主要顶替者之一。
总之，通过PLC的实践经验，我了解到PLC对于自动化控制是非常重要的。
它可以高效地控制机器人、传送带等设备，并且具有可编程、可靠、操作简便等优点。
PLC不仅提高了设备的生产效率和质量，而且缩短了制造周期，节省了成本。
我相信，在未来几年内，PLC将在更广泛的自动化控制领域发挥更为广泛和重要的作用。
（整理）PLC实验报告.PLC实验报告第三章：实验任务书§3-1 基本实验实验⼀: 基本逻辑指令实验⼀、实验⽬的: 掌握可编程序控制器的操作⽅法,熟悉基本指令以及实验设备的使⽤⽅法。
⼆、实验设备 1.可编程控制器2.编程器或计算机编程软件（cx-p）3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下⾯给出的控制要求编写梯形图程序, 输⼊到可编程序控制器中运⾏,根据运⾏情况进⾏调试、修改程序,直到通过为⽌。
1.⾛廊灯两地控制I/O分配:0（01000）⾛廊灯声光显⽰区2.⾛廊灯三地控制I/O分配:0（01000）⾛廊灯声光显⽰区3.圆盘正反转控制1 电机反转旋转区反转端⼦4.⼩车直线⾏驶正反向⾃动往返控制实验⼆: 计时器指令实验实验⽬的: 熟悉计时器指令以及实验设备的使⽤⽅法。
实验设备: 略。
实验任务: 按照下⾯给出的控制要求编写梯形图程序。
1.通电延时控制输⼊ 0 ON OFF输出 0 ONOFF2.断电延时控制输⼊ 0 ONOFF输出 0 ONOFF3.通电断电延时控制输⼊0 ONOFF 输出0 ON OFF4.闪光报警控制输⼊0 ONOFF输出0 ONOFF 1秒2秒实验三: 计数器指令实验实验⽬的: 熟悉计数器指令。
实验任务: 按照下⾯给出的控制要求编写梯形图程序。
1.按钮计数控制按钮按下3次,信号灯亮;再按2次,灯灭。
2.⽤计数器构成计时器(有断电记忆功能)3.圆盘旋转计数、计时控制圆盘电机起动后, 旋转⼀周(对应光电开关产⽣8个计数脉冲)后,停1秒,然后再转⼀周……,以此规律重复, 直到按下停⽌按钮时为⽌。
4.测扫描频率⽤计数器、⾼速计时器测CPU每秒扫描程序次数。
⽤编程器监控⽅式,观察计数器每秒所记录下的程序扫描次数。
实验四: 微分指令、锁存器指令实验实验⽬的: 熟悉微分指令、锁存器指令。
实验任务:1.按钮操作叫响提⽰有按钮操作时,⽆论时间长短,蜂鸣器发出1秒声响。
plc实训报告总结和心得体会（6篇）也许很多人对于PLC甚至于闻所未闻，实际上这的确是一项专业性很强的工作，为电子信息、电气控制应用技术培训用书或供机电工程技术人员参考。
所以在实训中肯定是能够有所收获的，那么PLC实训报告应该怎么写呢？这里有范文可以供无从下手的人借鉴参考一下。
plc实训报告总结1一个星期的plc实训结束了，在这短暂的一周实训时间里，经过老师同学的指导，我获益非浅，学习了不少关于自己专业方面的知识。
在此实习中充分了解plc操作程序，我们自己也会学着去做一点点，不能说反正遇到问题还是的找老师来解决，我们要学着自己独立完成，完成每一个实训项目，其次我们必须要通过实训与理论相结合，这样才能事半功倍。
我们组进行了任务的分工，这样，一下子问题就变得简单化了。
自己选择了画图，在老师的指导下，自己慢慢开始学会了如何用相应的软件去画图，感觉自己画的不错，就慢慢的熟练起来。
这次实训给予我们的时间是一个星期，有一个实训项目，老师给我们说明了一些问题的所在，但我们大家基本上是在一个星期里这个项目调试完成了。
通过这次的实训，让我受益匪浅。
首先，认识了团队合作的力量，要完成一个项目不是一个人的事情，当中我们有过分歧但最终达成共识，不管结果怎样，至少我们曾经在一起努力过，体验其中的过程才是真正的收获。
其次，通过这次的实践操作，我认识到了自己的不足，更感觉到了自己与别人的差距。
为了明年的毕业而做准备，从各方面充实自己，使自己适应这个社会。
本次实习主要任务是设计交通灯的功能，以及在遇见问题时的急停，通过理论与实践相结合，进一步加深我们的理论知识。
要想在短暂的实训时间内，尽可能能多的学一些东西，这就需要我们跟老师有很好的沟通，加深彼此的了解。
刚到实习教室，老师并不了解我们的工作和学习能力，不清楚我们会做哪些工作，所以跟老师进行沟通是很必要的。
通过沟通了解才能知道自己的不足，在短暂的实习过程中，让我深深的感觉到自己在实际运用中的专业知识的匮乏。

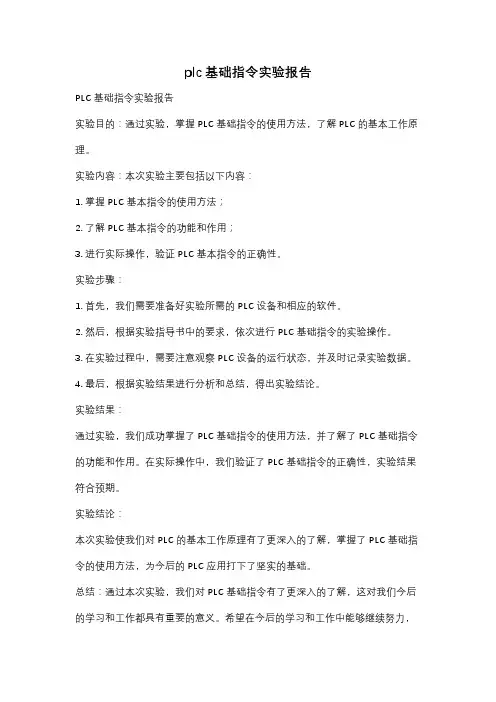

plc基础指令实验报告
PLC基础指令实验报告
实验目的：通过实验，掌握PLC基础指令的使用方法，了解PLC的基本工作原理。
实验内容：本次实验主要包括以下内容：
1. 掌握PLC基本指令的使用方法；
2. 了解PLC基本指令的功能和作用；
3. 进行实际操作，验证PLC基本指令的正确性。
实验步骤：
1. 首先，我们需要准备好实验所需的PLC设备和相应的软件。
2. 然后，根据实验指导书中的要求，依次进行PLC基础指令的实验操作。
3. 在实验过程中，需要注意观察PLC设备的运行状态，并及时记录实验数据。
4. 最后，根据实验结果进行分析和总结，得出实验结论。
实验结果：
通过实验，我们成功掌握了PLC基础指令的使用方法，并了解了PLC基础指令的功能和作用。
在实际操作中，我们验证了PLC基础指令的正确性，实验结果符合预期。
实验结论：
本次实验使我们对PLC的基本工作原理有了更深入的了解，掌握了PLC基础指令的使用方法，为今后的PLC应用打下了坚实的基础。
总结：通过本次实验，我们对PLC基础指令有了更深入的了解，这对我们今后的学习和工作都具有重要的意义。
希望在今后的学习和工作中能够继续努力，
不断提升自己的专业能力。

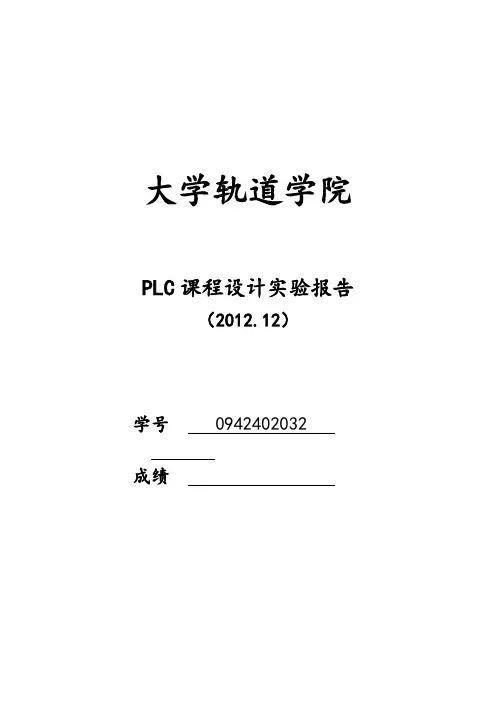

大学轨道学院PLC课程设计实验报告（2012.12）学号 0942402032 成绩实验一低压电器与电机控制实验目的：1.了解和掌握接触器、继电器、空气断路器、按钮等常用低压电器的原理和连接方式。
2.学习工业现场控制柜的布置方法，训练符合工业规的接线和布线。
3.掌握三相交流电机的常用控制方法。
实验容：1.按照图1的连接方式完成对三相异步电机的全压起动，注意要先理解空气断路器、漏电保护开关、接触器和按钮的接线端设置，再按照规的接线方式进行连接。
图1 三相交流异步电机的全压起动原理图2.本实验台使用的接触器只有一个常开辅助触点，如果需要完成电机正反转控制，如何利用继电器协助完成，请在实验报告中画出原理图。
3.上网搜索本实验台所使用接触器的使用说明书，把它的基本特性和端口定义写在实验报告中。
答：本实验中的接触器为：施耐德 LC-D0910A基本特性：该接触器用于交流50Hz，220/240V；主接点为常开接点，辅助接点为一对常开接点。
小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
其工作原理为：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
端口定义：三对常开主触点，一对常开辅助触电（NO）。
实验二 S7-200 PLC编程软件的使用实验目的：4.熟悉STEP 7 Micro/WIN编程软件，上机编制简单的梯形图程序。
P L C--实验报告(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--重庆交通大学学生实验报告实验课程名称开课实验室学院年级专业班学生姓名李鸿博学号开课时间至学年第学期实验一基本指令的编程练习一、实验目的1、熟悉PLC实验装置，S7-200系列编程控制器的外部接线方法。
2、了解编程软件STEP7的编程环境，软件的使用方法。
3、掌握与、或、非逻辑功能的编程方法。
二、实验内容及实验要求通过程序判断、、、的输出状态，然后再输入并运行程序加以验证。
步序指令器件号说明步序指令器件号说明0 LD 输入7 ANI1 AN 输入8 = 或非门输出2 = 与门输出9 LDI3 LD 10 OI4 O 11 = 与非门输出5 = 或门输出12 END 程序结束6 LDI三、实验过程梯形图程序：实验步骤；1.梯形图中的、分别对应控制实验单元输入开关、。
2.通过专用PC/PPI电缆连接计算机与PLC主机。
打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内,并将可编程控制器主机上的STOP/RUN开关拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。
3.拨动输入开关、，观察输出指示灯.、、、是否符合与、或、非逻辑的正确结果。
四、实验结果及总结达到了设计的要求和观察到了预期的实验效果。
1）对可编程控制器方面的内容，特别是对梯形图理解更深入了。
2）PLC设计重点就在于梯形图的设计，需要有很巧妙的设计方法，虽然以前也试着设计过类似的梯形图，但我觉的设计出一个好的梯形图并不是一件简单的事；有好多的东西，只有我们去试着做了，才能真正的掌握，只学习理论有些东西是很难理解的，更谈不上掌握。
3）当程序出错时，要多观察、对错误重复n次，估计是由什么原因引起的，从电路整体来看、分析可能是什么错误，再缩小范围。
如果实再找不出来，就出去吹吹风吧，不能急于求成，但不要放弃；要保持你的头脑清醒。
plc综合实验实训报告班级 0机电0班姓名 000 学号 00 指导老师 00 广东科学技术学院2010年12月29号目录第一部分 plc仿真实训实训一限位法实训二步进编程实训三时序图编程（喷泉）实训四直译法编程实训五并行性分支sfc 实训六实训七实训八实训九实训十实训十一实训十二实训十三实训十四实训十五实训十六实训十七实训十八实训十九实训二十实训二十一实训十十二实训二十三第二部分实训二十四实训二十五实训二十六实训二十七实训二十八实训二十九实训三十选择性分支sfc功能指令（三台电机同时y-△启动）乘除法移位（走马灯设计）交通信号灯的控制系统设计彩灯的控制设计 cmp指令（密码锁）空气调节器状态控制sftl指令--------电机控制机器生产 deco指令--------三相六拍步进电机触点比较应用实训液压滑台的控制两台电机完成10个循环自动关机 plc---变频器通讯用plc控制两台变频器变频恒压供水plc的a/d转换 plc的d/a转换 plc与plc的通讯用plc改造电气控制柜电机y-△减压启动电机正反转 620车床的电气控制串电阻减压启动两台电机顺序启动 plc控制变频器变频器面板pu控制运行 2 实训一限位法一、实验目的1、理解plc基本结构与组成熟悉plc的控制原理2、掌握plc编程软件的使用及操作技巧 3、通过限位控制法，了解限位开关的使用二、实验器材1、fx2n-48mr plc 一台2、pc电脑一台3、编程数据线一条4、限位开关两个 5、导线和灯泡若干个三、实验内容如图：当小车启动时正向左，碰到限位开关x3时，小车反向右，碰到限位开关x4时，又正行编写程序要求：1、可自动循环工作2、当限位开关坏了可以手动控制循环3、可单循环运行4、6次循环控制x0、x1为启动开关，x2、为停止开关，x3、4为限位开关，x7为手动控制循环开关，x10控制单循环。
编程时加计时器c0控制小车6次正反行驶后停止。
(整理)PLC实验报告.
1. 实验目的
通过PLC控制器的实验，掌握PLC的基本原理，实现一个简
单的PLC程序，加深对PLC控制的了解和应用。
2. 实验设备
PLC控制器、继电器模块、输入输出模块、电路板、电源、
开关、电灯、连接线等。
3. 实验内容
3.1 搭建PLC实验电路
将PLC控制器、继电器模块和输入输出模块、电源等连接好，接好电路板、开关、电灯等。
3.2 编写PLC程序
根据实验电路的要求，编写PLC程序。
主要包括以下内容：
（1）定义输入输出点
根据实验电路中的输入输出点，在PLC程序中进行定义。
（2）配置PLC
根据实验电路的要求，进行PLC参数和设置的配置。
（3）编写逻辑程序
根据实验电路的要求，编写PLC的逻辑程序，使电路板、开关、电灯等能够按照既定要求正常工作。
3.3 进行PLC实验
将编写好的PLC程序下载到PLC控制器中，并进行实验验证。
通过实验验证，对程序进行调试和优化。
4. 实验结果
经过实验验证，编写的PLC程序能够正常运行，实验电路中
的电路板、开关和电灯都能够按照既定要求正常工作，达到了实验预期效果。
5. 实验心得
通过本次PLC实验，我对PLC控制器的原理、基本操作和应
用有了更深入的了解。
在实验过程中，我遇到了一些问题，如PLC程序编写出现错误，电路板接线错误等等。
但是，通过
实验的不断调试和优化，我最终获得了良好的实验效果，并且也学到了很多实践经验，这对于我的学习和工作都有很好的帮助。
实验一、PLC控制三相异步电机Y―△启动一、实验目的：1、熟悉三菱编程软件的使用2、熟悉PLC I/O端口的接线二、实验内容：图示为继电器控制异步电动机Y―△起动电路。
按启动按钮SB1，KM0、KM1接触器接通，电动机接成Y形联结启动。
此时KT时间继电器接通，当延时5S后，KT常闭触点断开，KT常开触点闭合，KM1接触器失电，KM2接触器接通，电动机接成△形联结投入运行。
当按停止按钮SB0，KM0、KM2接触器失电，电动机停止运行。
各元器件说明如图，在自行分析电路功能后，完成实验要求。
三、实验要求：1、用FX2N系列PLC按三相异步电动机Y―△启动继电器控制电路图改成PLC梯形图、写出语句表（必须有栈存指令及块指令）。
2、用模拟设置控制三相异步电动机Y―△启动继电器电路运行过程。
3、按基本指令编制的程序，进行程序输入并完成系统、调试。
五、计算机实验图：1）PLC梯形图2）指令表3) 分析及接线原理试验过程:当x001闭合时，y000导通，此时y001也相继导通，电动机接成Y形联结启动，此后经过5s的延时，t0变为1，y001断开，y002导通，电动机接成△形联结投入运行。
试验中为保证KM1、KM2所控制的灯不同时亮，我们在梯形图上使用Y001和Y002的“0”有效进行“互锁”。
实验二PLC控制三彩灯闪烁电路一、实验目的：1、进一步熟悉三菱编程软件的使用2、进一步熟悉PLC I/O端口的接线3、熟悉定时器的使用二、实验内容：1、彩灯电路受一启动开关S07控制，当S07接通时，彩灯系统LD1~LD3开始顺序工作。
当S07断开时，彩灯全熄灭。
2、彩灯工作循环：（1）、LD1彩灯亮，延时8秒后，→闪烁三次（每一周期为亮1秒熄1秒）。
（2）、→LD2彩灯亮，延时2秒后。
（3）、→LD3彩灯亮；LD2彩灯继续亮，延时2秒后熄灭；→LD3彩灯延时10秒后。
（4）、→进入再循环。
三、实验要求：1、用FX2N系列PLC按工艺流程写出梯形图、语句表。
(此文档为word格式，下载后您可任意编辑修改！)PLC实验报告目录PLC软件实验环境介绍实验一……………………………………喷泉的模拟控制实验二………………………………舞台灯光的模拟控制实验三…………………………………交通灯的模拟控制实验四……………………………装配流水线的模拟控制实验五………………………………抢答器的模拟控制实验六…………………………MCGS对喷泉的模拟监控实验小结PLC软硬件介绍一、实验目的通过介绍欧姆龙公司生产的PLC产品的软件和硬件的相关知识，使学生掌握编程软件的使用，硬件的组成及工作原理，为后续实验作好准备。
二、实验内容硬件部分主要了解QSPLC-1A实验箱基本配置及其结构、基本工作原理，掌握输入输出接口及各种指示灯的连接方法。
软件部分主要学会使用CX-Programmer软件的安装、程序输入、编辑。
在线工作、下载与上传、参数设置、运行调试等功能。
1．硬件说明：（1）必须在试验箱未接电未连主机时接线。
不允许带电插拔。
（2）在试验箱和主机均关电时连接通讯电缆。
（3）各个输入口：最左边孔COMV（4）各个输出口：COM连在一起V（5）试验模块：+24V公共的+24V，COM+24V（6）按钮会弹起：COM+24V（7）开关只能为“高”（ON）为“低”（OFF）。
也要：COMV。
（8）如连线错误，修改连线时。
必须在主机关电，试验箱关电后进行。
2．软件设计步骤：PLC程序设计遵循以下6步：（1）确定被控系统必须完成的动作以及动作顺序。
（2）分配输入输出设备，并将PLC的输入和输出与之对应进行设计。
（3）设计PLC程序，画出梯形图。
（4）用计算机对PLC梯形图直接编程。
（5）对程序进行（模拟和现场）调试。
（6）保存已经完成的程序，形成文本实验一喷泉的模拟控制一、实验目的用PLC构成喷泉控制系统二、实验内容1．控制要求确定被控系统必须完成的动作以及动作顺序。
隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5、L9亮0.5秒后灭，接着L6、L10亮0.5秒后灭，接着L7、L11亮0.5秒后灭，接着L8、L12亮0.5秒后灭，L1亮0.5秒后灭，如此循环下去。
plc实验报告总结一、引言PLC（Programmable Logic Controller）是一种可编程逻辑控制器，其在现代自动化控制系统中扮演着重要的角色。
本文将总结我在PLC 实验中所获得的经验和心得，探讨PLC在工业应用中的重要性以及其对自动化控制系统的影响。
二、PLC实验的目的与意义PLC实验旨在帮助我们了解和掌握PLC的基本原理、工作方式以及编程技巧。
通过实际操控PLC，我们能够更好地理解其在工业自动化领域的应用。
PLC实验的重要性在于它能够培养我们的实践能力和创新意识，同时提升我们的问题解决能力和团队合作精神。
三、PLC实验中遇到的困难与解决办法1. 缺乏编程经验在开始PLC实验之前，我对编程并不了解。
刚开始接触PLC编程时，我遇到了许多困难，例如语法错误、逻辑错误等。
然而，通过向老师和同学请教，我逐渐掌握了PLC编程的基本技巧，并能够独立解决一些简单的问题。
2. 故障排除在实验过程中，我发现有时PLC无法按照预期工作。
这时候我需要查找可能的故障原因，并采取相应的措施进行修复。
通过对PLC的仔细观察和分析，我能够迅速定位到故障的根源，并采取相应的措施进行修复，从而恢复PLC的正常运行。
四、PLC在工业应用中的重要性PLC在工业自动化控制系统中扮演着重要的角色。
它能够通过可编程的方式对生产线进行控制和监控，提高生产效率和质量。
PLC的优势在于其可编程性和灵活性。
通过简单的编程，我们可以实现复杂的逻辑控制和数据处理，从而实现自动化生产。
除此之外，PLC具有抗干扰能力强、稳定可靠的特点。
在工业生产环境中，存在着各种干扰因素，如电磁干扰、温度变化等。
PLC能够通过其良好的抗干扰能力保证系统的稳定运行。
另外，PLC还具有灵活性和可扩展性。
它可以根据用户需求和生产环境变化进行灵活的配置和扩展。
无需更换硬件设备，只需进行编程调整即可满足不同的生产要求。
五、结论通过本次PLC实验，我深刻理解了PLC在工业自动化控制系统中的重要性和优势。
PLC实验报告
第三章：实验任务书
§3-1 基本实验
实验一: 基本逻辑指令实验
一、实验目的: 掌握可编程序控制器的操作方法,熟悉基本指令以及实验设备的
使用方法。
二、实验设备 1.可编程控制器
2.编程器或计算机编程软件（cx-p）
3 .SAC-PC可编程序控制器教学实验设备
三、实验任务: 按照下面给出的控制要求编写梯形图程序, 输入到可编程序控制
器中运行,根据运行情况进行调试、修改程序,直到通过为止。
1.走廊灯两地控制
I/O分配:
0（01000）走廊灯声光显示区
2.走廊灯三地控制
I/O分配:
0（01000）走廊灯声光显示区
3.圆盘正反转控制
1 电机反转旋转区反转端子
4.小车直线行驶正反向自动往返控制
实验二: 计时器指令实验
实验目的: 熟悉计时器指令以及实验设备的使用方法。
实验设备: 略。
实验任务: 按照下面给出的控制要求编写梯形图程序。
1.通电延时控制
输入 0 ON OFF
输出 0 ON
OFF
2.断电延时控制
输入 0 ON
OFF
输出 0 ON
OFF
3.通电断电延时控制
输入0 ON
OFF 输出0 ON
OFF
4.闪光报警控制
输入0 ON
OFF
输出0 ON
OFF 1秒2秒
实验三: 计数器指令实验
实验目的: 熟悉计数器指令。
实验任务: 按照下面给出的控制要求编写梯形图程序。
1.按钮计数控制
按钮按下3次,信号灯亮;再按2次,灯灭。
2.用计数器构成计时器(有断电记忆功能)
3.圆盘旋转计数、计时控制
圆盘电机起动后, 旋转一周(对应光电开关产生8个计数脉冲)后,停1秒,然后再转一周……,以此规律重复, 直到按下停止按钮时为止。
4.测扫描频率
用计数器、高速计时器测CPU每秒扫描程序次数。
用编程器监控方式,观察计数器每秒所记录下的程序扫描次数。
实验四: 微分指令、锁存器指令实验
实验目的: 熟悉微分指令、锁存器指令。
实验任务:
1.按钮操作叫响提示
有按钮操作时,无论时间长短,蜂鸣器发出1秒声响。
2.开关操作叫响提示
有开关操作时,无论通断瞬间,蜂鸣器发出1秒声响。
3.单按钮单路输出控制
用一只按钮控制一盏灯,第一次按下时灯亮, 第二次按下时灯灭,……奇数次灯亮,偶数次灯灭。
4.单按钮双路单通输出控制
用一只按钮控制二盏灯, 第一次按下时第一盏灯亮,第二次按下时第一盏灯灭,同时第二盏灯亮, 第三次按下时两盏灯灭,……以此规律循环下去。
5.单按钮双路单双通输出控制
用一只按钮控制二盏灯, 第一次按下时第一盏灯亮,第二次按下时第一盏灯灭,同时第二盏灯亮, 第三次按下时两盏灯同时亮,第四次按下时两盏灯同时灭……以此规律循环下去。
实验五: 位移指令实验
实验目的: 熟悉位移指令。
实验任务:
1.单方向顺序通断控制
八盏灯,用两个按钮控制, 一个作为位移按钮,一个作为复位按钮,实现八盏信号灯,单方向按顺序逐个亮或灭,相当于灯的亮灭按顺序作位置移动。
当位移按钮按下时,信号灯依次从第一个灯开始向后逐个亮;按钮松开时, 信号灯依次从第一个灯开始向后逐个灭。
位移间隔时间为0.5秒。
当复位按钮按下时,灯全灭。
2.单方向顺序单通控制
八盏灯,用三个按钮控制, 实现单方向逐个按顺序亮,一次只有一盏灯亮,所以称单方向顺序单通控制。
亮灯的位移方式有两种, 一种为点动位移,用一按钮实现, 按钮每按下一次,亮灯向后移动一位;另一种为连续位移,按钮一但按下即可使亮灯连续向后位移,间隔0.2秒(用内部特殊接点)或间隔任意秒脉冲串(用计时器产生的脉冲串)。
亮灯位移可以重复循环。
按下复位按钮,灯全灭。
3.正方向顺序全通、反方向顺序全断控制
八盏灯,用两个按钮控制, 一个为起动按钮,一个为停止按钮。
按下起动按钮时,八盏灯按正方向顺序逐个全亮;按下停止按钮时,八盏灯按反方向顺序逐个全灭。
灯亮或灯灭位移间隔0.2秒(用内部特殊接点)。
实验六: 特殊功能指令实验
实验目的: 熟悉传送指令、译码指令、加/减法指令、可逆计数器指令、比较指令、高速计数器指令。
实验任务:
1.计时器当前值显示控制
编一简单的通电延时程序,将计时器当前值(十进制)用数据传送指令传送到某中间通道,再将秒位值传送到输出通道,并接至数码显示区观查计时器秒位倒计时变化情况。
2.可逆计数器当前值显示控制
用三个按钮,分别作为加计数端、减计数端、复位端,控制数码显示器。
每当按下加计数按钮或减计数按钮一次,数码显示器数据就做加一或减一一次。
当按下复位按钮,数码器显示器复位为零。
3.双方向可逆顺序单通控制。
用一按钮信号和一开关信号,实现4个信号灯,双方向可逆顺序单通控制。
当开关不动作时,按下按钮,信号灯按正方向逐个亮; 当开关动作时,按下按钮,信号灯按反方向逐个灭。
4.全通全断叫响提示
用3个开关控制一个信号灯,实现3个开关全ON时,信号灯发光,3个开关全OFF时,信号灯也发光的功能。
(当开关数量增多后,如何简化程序?用数据比较指令实现的程序与用基本指令实现的程序相比较。
)
5.10-4编码控制
用10个按钮控制一位BCD数码显示。
当按下0位按钮时,数码显示0,按下1时,数码显示1,……,按下9时,数码显示9。
用译码指令实现的程序与用基本指令实现的程序相比较。
§3-2 应用实验
实验七十字路口交通信号灯控制实验
控制要求:
该实验在十字路口交通信号灯控制实验区内完成,交通灯分1、2两组,控制规律相同,工作时序如下:
启动
1绿
1黄
1红
2绿
2黄
2红
实验八混料罐控制实验
1.控制要求:
该实验在混料罐实验区内完成。
液面在最下方时,按下起动按钮后, 可进行连续混料。
首先,液体A阀门打开,液体A流入容器;当液面升到M传感器检测位置时, 液体A阀门关闭,液体B阀门打开; 当液面升到H传感器检测位置时, 液体B 阀门关闭,搅拌电机开始工作。
搅拌电机工作6秒钟后,停止搅拌,混合液体C阀门打开,开始放出混合液体。
当液面降到L传感器检测位置时,延时2秒后,关闭液体C阀门, 然后再开始下一周期操作。
如果工作期间有停止按钮操作,则待该次混料结束后,方能停止,不再进行下一周期工作。
由于初始工作时,液位不一定在液面在最下方,为此需按下复位按钮,使料位液面处于在最下方。
实验九传输线控制实验
1.控制要求:
该实验在传输线实验区完成。
按下起动按钮后, 皮带1起动,经过20秒后,皮带2起动,再经过20秒后,皮带3起动,再经过20秒后, 卸料阀打开, 物料流下经各级皮带向后下方传送进入下料仓。
按下停止按钮后, 卸料阀关闭,停止卸料,经过20秒后,皮带3停止, 再经过20秒后,皮带2停止,再经过20秒,皮带1停止。
输料线起动顺序为顺物流方向,停止顺序为逆物流方向。
输料线还可以根据后料仓料位检测情况自动运行,无料自动起动、料满自动停止。
实验十小车自动选向、定位控制实验
1.控制要求:
该实验在直线控制区完成。
小车行走由滑块动作示意, 四个呼叫按钮位置和编号与四个光电开关位置和编号上下对应。
当所按下呼叫按钮的编号大于小车所在光电开关位置编号时,小车右行,行走到呼叫按钮对应的光电开关位置后停止;当呼叫按钮的编号小于小车所在光电开关位置时,小车左行,行走到呼叫按钮对应的光电开关位置后停止。
