红外遥控实验报告

第1篇一、实验目的本次实验旨在通过搭建红外遥控系统，了解红外遥控的基本原理，掌握红外遥控信号的编码和解码方法，并利用单片机实现对红外遥控信号的解码，实现对红外遥控器的控制。

二、实验原理红外遥控技术是一种无线通信技术，通过发射端发送特定编码的红外信号，接收端接收该信号并进行解码，从而实现对电器的控制。

红外遥控系统主要由发射端和接收端两部分组成。

1. 发射端：由按键矩阵、编码调制电路和红外发射器组成。

按键矩阵根据按键的不同产生不同的编码信号，编码调制电路将这些信号调制在38kHz的载波上，红外发射器将调制后的信号发射出去。

2. 接收端：由红外接收器、前置放大电路、解调电路和指令信号检出电路组成。

红外接收器接收发射端发射的红外信号，前置放大电路对信号进行放大，解调电路将38kHz的载波信号去除，指令信号检出电路从解调后的信号中提取出指令信号。

三、实验设备1. 红外遥控发射器2. 红外接收模块3. 单片机开发板4. 连接线5. 电源6. 红外遥控解码程序四、实验步骤1. 搭建红外遥控系统：将红外接收模块连接到单片机开发板的相应引脚上，确保连接正确无误。

2. 编写红外遥控解码程序：根据红外遥控协议，编写解码程序，实现对红外信号的解码。

3. 程序烧录与调试：将解码程序烧录到单片机中，连接电源，进行程序调试。

4. 测试与验证：使用红外遥控器对单片机进行控制，观察单片机是否能够正确解码红外信号，并实现相应的控制功能。

五、实验结果与分析1. 红外遥控系统搭建成功：通过连接红外接收模块和单片机开发板，成功搭建了红外遥控系统。

2. 解码程序编写与调试：根据红外遥控协议，编写解码程序，实现对红外信号的解码。

在调试过程中，通过观察单片机的输出，验证了程序的正确性。

3. 测试与验证：使用红外遥控器对单片机进行控制，观察单片机是否能够正确解码红外信号，并实现相应的控制功能。

实验结果表明，单片机能够成功解码红外信号，并实现红外遥控器的控制功能。

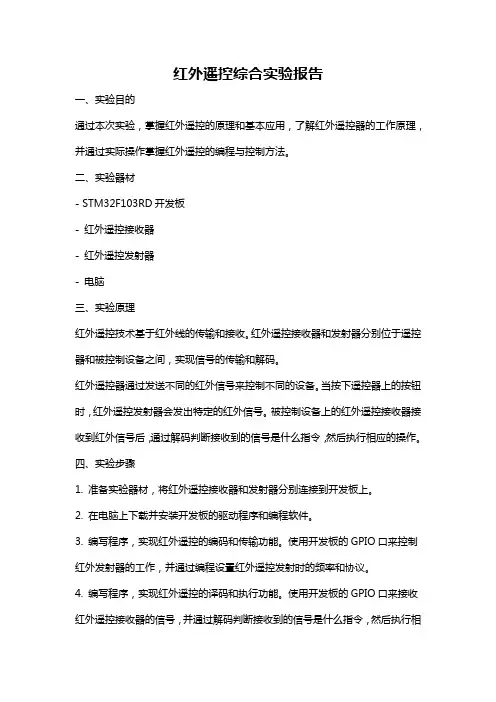

红外遥控综合实验报告一、实验目的通过本次实验，掌握红外遥控的原理和基本应用，了解红外遥控器的工作原理，并通过实际操作掌握红外遥控的编程与控制方法。

二、实验器材- STM32F103RD开发板- 红外遥控接收器- 红外遥控发射器- 电脑三、实验原理红外遥控技术基于红外线的传输和接收。

红外遥控接收器和发射器分别位于遥控器和被控制设备之间，实现信号的传输和解码。

红外遥控器通过发送不同的红外信号来控制不同的设备。

当按下遥控器上的按钮时，红外遥控发射器会发出特定的红外信号。

被控制设备上的红外遥控接收器接收到红外信号后，通过解码判断接收到的信号是什么指令，然后执行相应的操作。

四、实验步骤1. 准备实验器材，将红外遥控接收器和发射器分别连接到开发板上。

2. 在电脑上下载并安装开发板的驱动程序和编程软件。

3. 编写程序，实现红外遥控的编码和传输功能。

使用开发板的GPIO口来控制红外发射器的工作，并通过编程设置红外遥控发射时的频率和协议。

4. 编写程序，实现红外遥控的译码和执行功能。

使用开发板的GPIO口来接收红外遥控接收器的信号，并通过解码判断接收到的信号是什么指令，然后执行相应的操作。

5. 将程序烧录到开发板上，将遥控器和被控制设备连接好。

6. 进行遥控测试，按下遥控器上的按钮，检查被控制设备是否执行了相应的操作。

五、实验结果经过实验，我们成功实现了红外遥控的功能。

按下遥控器上的按钮时，被控制设备能够准确执行相应的操作，例如打开或关闭灯光、调节电风扇的风速等。

六、实验总结本次红外遥控综合实验通过理论与实际操作相结合的方式，让我们更深入地了解了红外遥控的原理和应用。

通过编程与控制的实践，我们进一步加深了对红外遥控技术的理解，提高了程序设计和调试的能力。

红外遥控技术在日常生活中广泛应用于电视、空调、音响、智能家居等各种设备上。

掌握了红外遥控的编程和控制方法，对我们今后的学习和工作都将有很大的帮助。

通过本次实验，我们学会了团队合作和解决实际问题的能力。

课程设计实验报告题目：专业班级：姓名：学号：指导教师：一、实验目的采用无线通信的思想和方法设计制作红外线遥控小车，根据不同的需要设计他的传输信息的距离、稳定和抗干扰性，使它满足对小车精确遥控的目的。

在单片机控制下把红外线接收头收集到的信号进行运算，得到控制命令再将其通过连接了lm298控制芯片上的两个电机输出，从而实现对小车的无线控制。

二、实验原理从红外线发射发送红外线光信号，让位于小车上的红外线接收器接收到信号，通过单片机at89c52里的程序对信号进行解码，以实现对两个直流电机的控制，具体可分为前进、后退、左转、右转等功能。

三、实验程序#include"reg52.h"sbit IR=P3^2; //接红外sbit BEEP=P0^5; //接蜂鸣器sbit P0_0=P0^0;sbit P0_1=P0^1;sbit P0_2=P0^2;sbit P0_3=P0^3;sbit P1_0=P1^0;sbit P1_1=P1^1;sbit P1_2=P1^2;sbit P1_3=P1^3;unsigned char a[4];unsigned int LowTime,HighTime; //储存高、低电平的时间unsigned int LT,HT;void delay1ms() //延迟1ms{unsigned char a,b;for(b=102;b>0;b--)for(a=3;a>0;a--);}void delay(unsigned char n) //延迟若干毫秒{unsigned char i;for(i=0;i<n;i++)delay1ms();}void beep() //蜂鸣器响一声unsigned char i;for(i=0;i<100;i++){delay1ms();BEEP=!BEEP; //取反}BEEP=1; //关闭蜂鸣器}bit DeCode(void) //对4个字节的用户码和数据码进行解码{unsigned char i,j;unsigned char temp; // 存放解码出来的数据码for(i=0;i<4;i++) // 读取4个用户码和数据码{for(j=0;j<8;j++) // 每个码有8位数字{temp=temp>>1; // temp中的各数据位右移一位，因为先读出的是高位数据TH0=0; // 定时器清零TL0=0; // 定时器清零TR0=1; // 启动定时器T0while(IR==0); // 等待TR0=0; // 关闭定时器T0LowTime=TH0*256+TL0; // 保存低电平时间TH0=0;TL0=0;TR0=1;while(IR==1);TR0=0;HighTime=TH0*256+TL0;if((LowTime<370)||(LowTime>640))return 0; // 出错，停止解码if((HighTime>420)&&(HighTime<620))temp=temp&0x7f; // 该位是0if((HighTime>1300)&&(HighTime<1800))temp=temp|0x80; // 该位是1}a[i]=temp; //将解码出来的字节值储存在a[i]}return 1; //解码正确，返回1void main(){P0_0=1;P0_1=1;P0_2=1;P0_3=1;EA=1; //开总中断EX0=1; // 开外中断0ET0=1; // 定时器T0中断允许IT0=1; // 外中断的下降沿触发TMOD=0X01; // 使用定时器T0的模式1TR0=0; // 定时器T0关闭while(1); // 等待红外线...}void Int0(void) interrupt 0{EX0=0;TH0=0;TL0=0;TR0=1;while(IR==0);TR0=0;LowTime=TH0*256+TL0;TH0=0;TL0=0;TR0=1;while(IR==1);TR0=0;HighTime=TH0*256+TL0;if((LowTime>7800)&&(LowTime<8800)&&(HighTime>3600)&&(HighTime<4700)) {if(DeCode()==1){if(a[2]==0x14) // 前进{P0_0=0;P0_1=1;P1_0=0;P1_1=0;P1_2=1;P1_3=1;}if(a[2]==0x16) // 后退{P0_0=1;P0_1=0;P1_0=1;P1_1=1;P1_2=0;P1_3=0;}if(a[2]==0x1d) // 右转{P0_2=0;P0_3=1;delay(30);P0_2=1;P0_3=1;}if(a[2]==0x11) //左转{P0_2=1;P0_3=0;delay(30);P0_2=1;P0_3=1;}if(a[2]==0x15) // 停止{P0_0=1;P0_1=1;P1_0=0;P1_1=0;P1_2=0;P1_3=0;}if(a[2]==0x4d)//喇叭声{beep();delay(20);beep();}if(a[2]==0x49) //待机{P1_0=!P1_0;P1_1=P1_0;P1_2=P1_0;P1_3=P1_0;}}}EX0=1;}四、实验总结通过这次的实验，让本人对红外线的使用有了更加深入的了解。

安徽科技学院数理与信息工程学院《电子信息系统实训红外遥控开关设计》设计说明书题目: 电子信息系统实训红外遥控开关设计姓名(学号) 姜磊（1665120208）同组者（姓名）王山豹同组者（学号） 1665120230 专业: 电子信息工程班级: 122班指导教师：刘纯利2015 年 6 月 5 日电子信息系统实训红外遥控开关设计报告一、概述时至今日，无线遥控器已经在生活中得到了越来越多的应用，给人们带来了极大的便利。

随着科技的进步无线遥控器也扩展到了许多种类，简单来说常见的有2种，一种是家电常用的红外遥控模式（IR Remote Control），另一种是防盗报警设备、门窗遥控、汽车遥控等等常用的无线电遥控模式（RF Remote Control）。

两者各有不同的优势，应用的领域也有所区别。

本次开放性实验我们以PT2262/PT2272为发射接收模块，并辅以辅助电路。

实现简单的无线遥控的智能解码。

《电子信息系统实训》是以学生自己动手，掌握通信相关理论、一定操作技能和制作实际硬件产品为特色的实训项目。

本实训通过学生独立完成一个完整的具有较强实用性的硬件电路实物为任务，可以通过实训锻炼学生硬件电路的设计能力，电路辅助设计软件的应用以及熟悉印刷电路板的完整制作过程，在后期工作中，还需要学生对制作的好的印刷电路进行调试，排除故障。

通过本实训可以让学生掌握技能、积累经验和提高能力共同发展。

二、实习的目的与要求主要目标和任务：1、掌握电子技术应用过程中的一些基本技能。

2、熟练识别各种电子元器件；了解各种元器件的作用、分类、性能及其参数。

3、巩固、扩大已获得的理论知识。

4、掌握电路板的设计原则，熟悉简单印刷电路板制作的过程，掌握查找及排除电子电路故障的常用方法。

5、培养学生综合运用所学的理论知识和基本技能的能力，尤其是培养学生独立分析和解决问题的能力。

6、熟悉电子产品的安装及手工焊接技术，能独立完成电子元器件的拆、装、焊。

简易红外遥控系统实验报告2008211208班08211106号史永涛班内序号：01指导教师：***本次课程设计在实验室度过了两周时间，但接到实验任务却是暑假前的事了，由于已经有别班同学事先做过了相同的实验，所以我在暑假期间已经询问了一些实验中的注意事项和核心内容，为开学后的实验做好了充分的准备。

本次实验可分为三个步骤：1、实验前的准备工作，画出电路图，列出自己实验中需要用到的各个芯片，并得到各芯片的管脚图和功能表，对各个芯片应有自己的一定程度的理解。

2、搭建电路，电路分为发射和接收两部分，搭建的时候应有一定的整体意识，同时应注意好细节问题，比如各模块间应隔开一定的距离，方便后期的调试，使各模块间相互独立，而搭线时应注意VCC和地线的连接，有时前期细节的不注意需要后期调试花费大量的时间去弥补。

3、电路调试与改进。

这是本次实验中的核心问题，因为实验要求中要求发射与接收的距离大于两米，而发射端和接收端的调试对于接收距离的影响十分关键，尤其是接收端，由于使用的是CX20106芯片，必须较为全面的理解了CX20106的功能，才能正确调配CX20106周围的电阻、电容的值，从而使实验最终成功。

一、实验要求1、遥控对象8个，被控制设备用LED分别代替，LED发光表示工作。

接收机与发射机的距离不小于2米。

2、8 路设备中的一路为 LED 灯，用指令遥控 LED 灯亮度，亮度分为 8 级并用数码管显示级数。

在一定的发射功率下，尽量增大接收距离。

增加信道干扰措施。

二、选择芯片74ls147、MC145026、MC145027、按键开关、拨码开关、红外发射管、红外接收管、NE555、CD4069、LED灯、7段数码管、电阻、电容、CX20106、CD4514。

三、具体电路图1、发射部分（1）调制放大首先使用74ls147进行编码，八路开关控制高低电平接入74LS147优先编码，转换成三路信号，连接MC145026的数据端（D6~D8）。

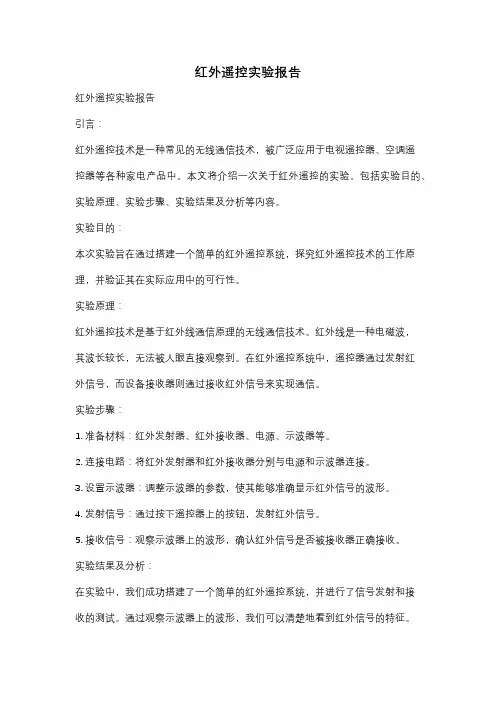

红外遥控实验报告红外遥控实验报告引言：红外遥控技术是一种常见的无线通信技术，被广泛应用于电视遥控器、空调遥控器等各种家电产品中。

本文将介绍一次关于红外遥控的实验，包括实验目的、实验原理、实验步骤、实验结果及分析等内容。

实验目的：本次实验旨在通过搭建一个简单的红外遥控系统，探究红外遥控技术的工作原理，并验证其在实际应用中的可行性。

实验原理：红外遥控技术是基于红外线通信原理的无线通信技术。

红外线是一种电磁波，其波长较长，无法被人眼直接观察到。

在红外遥控系统中，遥控器通过发射红外信号，而设备接收器则通过接收红外信号来实现通信。

实验步骤：1. 准备材料：红外发射器、红外接收器、电源、示波器等。

2. 连接电路：将红外发射器和红外接收器分别与电源和示波器连接。

3. 设置示波器：调整示波器的参数，使其能够准确显示红外信号的波形。

4. 发射信号：通过按下遥控器上的按钮，发射红外信号。

5. 接收信号：观察示波器上的波形，确认红外信号是否被接收器正确接收。

实验结果及分析：在实验中，我们成功搭建了一个简单的红外遥控系统，并进行了信号发射和接收的测试。

通过观察示波器上的波形，我们可以清楚地看到红外信号的特征。

实验结果表明，红外遥控技术在实际应用中具有良好的可行性和稳定性。

进一步探究：除了基本的红外遥控功能外，红外技术还可以应用于更多领域。

例如，红外遥感技术可以用于地质勘探、农业监测等领域；红外成像技术可以用于夜视仪、红外热像仪等设备中。

这些应用进一步拓展了红外技术的应用范围，使其在现代科技领域中发挥了重要作用。

结论：通过本次实验，我们深入了解了红外遥控技术的工作原理，并验证了其在实际应用中的可行性。

红外遥控技术作为一种常见的无线通信技术，已经广泛应用于各种家电产品中，为人们的生活带来了便利。

同时，红外技术在其他领域的应用也显示出了巨大的潜力。

我们相信，在不久的将来，红外技术将继续发展壮大，为人类创造更多的科技奇迹。

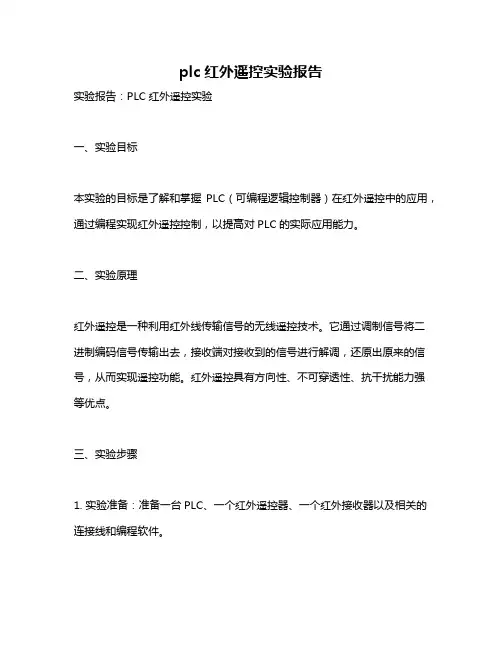

plc红外遥控实验报告实验报告：PLC红外遥控实验一、实验目标本实验的目标是了解和掌握PLC（可编程逻辑控制器）在红外遥控中的应用，通过编程实现红外遥控控制，以提高对PLC的实际应用能力。

二、实验原理红外遥控是一种利用红外线传输信号的无线遥控技术。

它通过调制信号将二进制编码信号传输出去，接收端对接收到的信号进行解调，还原出原来的信号，从而实现遥控功能。

红外遥控具有方向性、不可穿透性、抗干扰能力强等优点。

三、实验步骤1. 实验准备：准备一台PLC、一个红外遥控器、一个红外接收器以及相关的连接线和编程软件。

2. 硬件连接：将红外接收器连接到PLC的输入端口，将PLC连接到电脑的通讯端口。

3. 编程：使用PLC的编程软件编写程序，实现红外遥控控制。

具体来说，需要编写一个程序，当红外接收器接收到遥控器发出的信号时，PLC会根据接收到的信号执行相应的动作。

4. 调试：将编写好的程序下载到PLC中，通过调试，检查程序是否能够正确地实现红外遥控控制。

5. 测试：在实际环境中测试PLC的红外遥控功能，观察是否能够正常工作。

四、实验结果与分析通过本次实验，我们成功地实现了PLC的红外遥控控制。

在实验过程中，我们发现PLC的红外遥控功能具有很高的实用价值，可以方便地实现对设备的远程控制。

同时，我们也发现红外遥控的信号传输距离有限，易受到遮挡物的干扰。

为了提高红外遥控的可靠性和稳定性，可以考虑增加中继器或采用其他通信方式。

五、实验总结与建议本次实验让我们深入了解了PLC在红外遥控中的应用，提高了我们的实际应用能力。

在未来的实验中，我们可以进一步探索PLC在其他领域的应用，如运动控制、过程控制等。

同时，我们也可以尝试使用其他通信方式来实现远程控制，以提高控制的可靠性和稳定性。

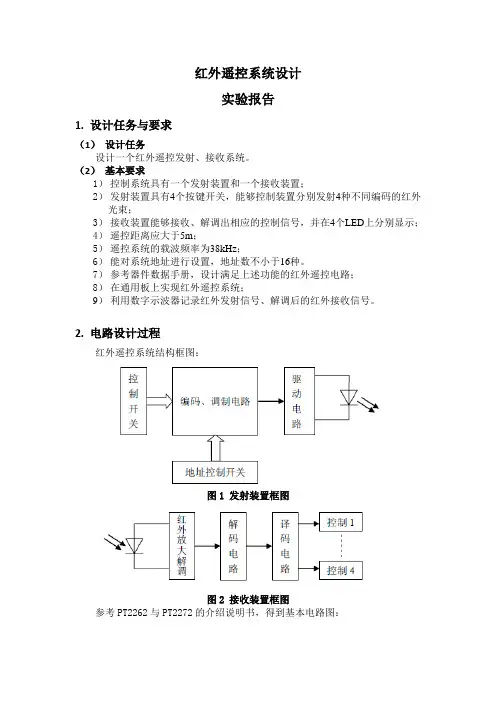

红外遥控系统设计实验报告1.设计任务与要求（1）设计任务设计一个红外遥控发射、接收系统。

（2）基本要求1）控制系统具有一个发射装置和一个接收装置；2）发射装置具有4个按键开关，能够控制装置分别发射4种不同编码的红外光束；3）接收装置能够接收、解调出相应的控制信号，并在4个LED上分别显示；4）遥控距离应大于5m；5）遥控系统的载波频率为38kHz；6）能对系统地址进行设置，地址数不小于16种。

7）参考器件数据手册，设计满足上述功能的红外遥控电路；8）在通用板上实现红外遥控系统；9）利用数字示波器记录红外发射信号、解调后的红外接收信号。

2.电路设计过程红外遥控系统结构框图：图1 发射装置框图图2 接收装置框图参考PT2262与PT2272的介绍说明书，得到基本电路图：PT2262电路基本设计图PT2272电路基本设计图因为至少需要16位地址，因此需要4位地址调节开关，4位发射装置按键开关，因此选择PT2262、PT2272芯片上的1～4号为地址选取开关，10～13为发射装置按键开关以及LED灯的连接处，其余接口直接接地。

由于选取的红外发射管的型号为IR333，其最大持续电流为100mA，因此要让红外发射器与一个电阻串联以降低电流。

查说明书得到IR333在电流为100mA情况下正常工作时，两端电压为1.4V ，而9013三极管在饱和工作时，饱和电压为0.6V ，因此：4.5 1.40.6()25100()V R mA --≥=ΩPT2262的15和16两端的电阻为内部震荡电阻按规定接入430K-470K 之间的即可。

3. 标有元件值的电路图NET_1R2R3R4R5R6R7R81kΩ R91kΩ 1kΩ S5键 = A S6键 = A S7键 = A S8键 = APT2262电路图NR91kΩR10SS6键 = AS7键 = AS8R2R4R6X LXLEPT2272电路图4.系统的性能测试过程上面两幅图是从PT2272接收端截获的一段波形，前一幅是发射端每按一次按键，接收端接收到的波形，它由一组一组的字码共4组组成，每组字码之间有同步码隔开；后一幅是放大的一组字码，由图可知：一个字码由12位AD码（地址码+数据码，比如8位地址码加4位数据码）组成，每个AD位用两个脉冲来代表：两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

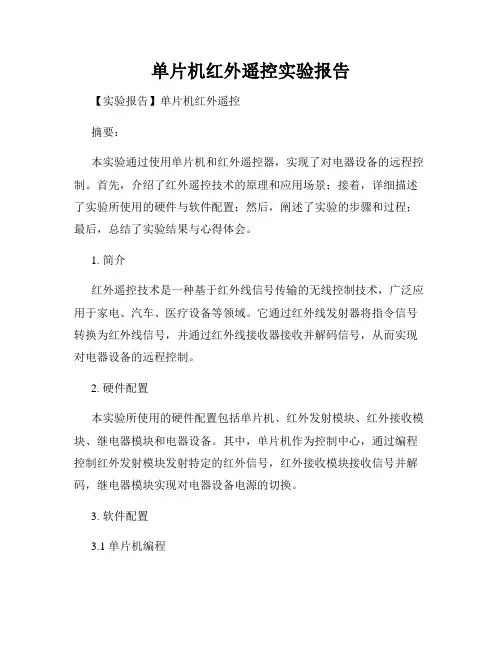

单片机红外遥控实验报告【实验报告】单片机红外遥控摘要：本实验通过使用单片机和红外遥控器，实现了对电器设备的远程控制。

首先，介绍了红外遥控技术的原理和应用场景；接着，详细描述了实验所使用的硬件与软件配置；然后，阐述了实验的步骤和过程；最后，总结了实验结果与心得体会。

1. 简介红外遥控技术是一种基于红外线信号传输的无线控制技术，广泛应用于家电、汽车、医疗设备等领域。

它通过红外线发射器将指令信号转换为红外线信号，并通过红外线接收器接收并解码信号，从而实现对电器设备的远程控制。

2. 硬件配置本实验所使用的硬件配置包括单片机、红外发射模块、红外接收模块、继电器模块和电器设备。

其中，单片机作为控制中心，通过编程控制红外发射模块发射特定的红外信号，红外接收模块接收信号并解码，继电器模块实现对电器设备电源的切换。

3. 软件配置3.1 单片机编程使用C语言编写单片机的控制程序。

首先，通过引入相应的库函数，对单片机进行初始化配置。

然后，定义红外信号对应的按键码，并设置相应的工作模式。

最后，编写主循环程序，实现对红外发射模块的控制和对红外接收模块的解码处理。

3.2 红外遥控器配置在红外遥控器上配置对应的按键码与功能，将其与实验中的电器设备进行匹配。

通过学习功能，将红外遥控器上的按键码与相应操作绑定。

4. 实验步骤4.1 硬件连接将红外发射模块、红外接收模块和继电器模块连接到单片机的相应引脚上，并保证连接正确可靠。

4.2 单片机编程根据实验需求，编写单片机的控制程序，并将程序下载到单片机的存储芯片中。

4.3 红外遥控器学习使用红外遥控器学习功能，将红外遥控器上的按键码与需要控制的电器设备进行匹配。

4.4 实验执行先使用红外接收模块接收红外遥控器发送的信号，并解码得到相应的按键码。

然后，通过单片机的控制程序判断收到的按键码，并控制继电器模块对电器设备进行功率切换。

5. 实验结果经过实验，验证了红外遥控技术在远程控制电器设备中的有效性。

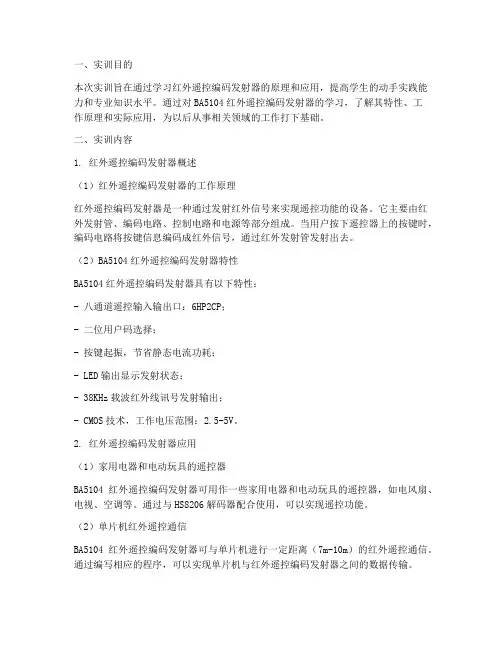

本次实训旨在通过学习红外遥控编码发射器的原理和应用，提高学生的动手实践能力和专业知识水平。

通过对BA5104红外遥控编码发射器的学习，了解其特性、工作原理和实际应用，为以后从事相关领域的工作打下基础。

二、实训内容1. 红外遥控编码发射器概述（1）红外遥控编码发射器的工作原理红外遥控编码发射器是一种通过发射红外信号来实现遥控功能的设备。

它主要由红外发射管、编码电路、控制电路和电源等部分组成。

当用户按下遥控器上的按键时，编码电路将按键信息编码成红外信号，通过红外发射管发射出去。

（2）BA5104红外遥控编码发射器特性BA5104红外遥控编码发射器具有以下特性：- 八通道遥控输入输出口：6HP2CP；- 二位用户码选择；- 按键起振，节省静态电流功耗；- LED输出显示发射状态；- 38KHz载波红外线讯号发射输出；- CMOS技术，工作电压范围：2.5-5V。

2. 红外遥控编码发射器应用（1）家用电器和电动玩具的遥控器BA5104红外遥控编码发射器可用作一些家用电器和电动玩具的遥控器，如电风扇、电视、空调等。

通过与HS8206解码器配合使用，可以实现遥控功能。

（2）单片机红外遥控通信BA5104红外遥控编码发射器可与单片机进行一定距离（7m-10m）的红外遥控通信。

通过编写相应的程序，可以实现单片机与红外遥控编码发射器之间的数据传输。

1. 理论学习通过查阅相关资料，了解红外遥控编码发射器的基本原理、工作流程和特性。

2. 实验操作（1）搭建实验电路根据实验要求，搭建BA5104红外遥控编码发射器实验电路。

（2）编程实现编写程序，实现按键编码、红外信号发射等功能。

（3）测试与调试对实验电路进行测试，观察红外遥控编码发射器的工作状态，并进行调试。

四、实训成果通过本次实训，我掌握了以下知识和技能：1. 红外遥控编码发射器的基本原理和工作流程；2. BA5104红外遥控编码发射器的特性和应用；3. 实验电路搭建和编程实现红外遥控编码发射器；4. 测试与调试红外遥控编码发射器。

第1篇一、实验目的1. 了解红外遥控的基本原理和组成。

2. 掌握红外遥控信号的发射和接收技术。

3. 评估红外遥控系统的性能，包括遥控距离、角度和抗干扰能力。

4. 分析实验过程中遇到的问题，并提出相应的解决方案。

二、实验原理红外遥控技术是一种无线通信技术，通过发射端发送红外信号，接收端接收并解析红外信号，从而实现对设备的控制。

红外遥控系统主要由发射端、传输介质和接收端组成。

三、实验器材1. 红外遥控器2. 红外接收模块3. 逻辑分析仪4. 万用表5. 电源6. 调试工具四、实验步骤1. 搭建实验平台：将红外遥控器和红外接收模块连接到逻辑分析仪，并将逻辑分析仪与电脑连接，以便实时观察和分析信号。

2. 测试遥控距离：在实验室内，保持红外遥控器和红外接收模块之间距离不变，逐步增加距离，记录不同距离下的遥控效果。

3. 测试遥控角度：在实验室内，保持红外遥控器和红外接收模块之间距离不变，改变红外遥控器与红外接收模块之间的角度，记录不同角度下的遥控效果。

4. 测试抗干扰能力：在实验室内，向红外遥控器和红外接收模块之间添加干扰信号，观察红外遥控系统的抗干扰能力。

五、实验结果与分析1. 遥控距离测试：在实验过程中，当红外遥控器和红外接收模块之间距离为5米时，遥控效果良好；当距离增加到10米时，遥控效果有所下降；当距离增加到15米时，遥控效果基本失效。

这表明红外遥控系统的遥控距离与发射端和接收端之间的距离有关，距离越远，遥控效果越差。

2. 遥控角度测试：在实验过程中，当红外遥控器和红外接收模块之间距离为5米时，在正前方角度范围内，遥控效果良好；当角度增加到45度时，遥控效果有所下降；当角度增加到90度时，遥控效果基本失效。

这表明红外遥控系统的遥控角度与发射端和接收端之间的角度有关，角度越大，遥控效果越差。

3. 抗干扰能力测试：在实验过程中，向红外遥控器和红外接收模块之间添加干扰信号，发现当干扰信号强度较高时，红外遥控系统的抗干扰能力较差，容易导致遥控失效。

红外实验报告篇一：红外遥控实验报告红外遥控开关小组成员：指导教师：掌握电子电路设计的基本方法；了解各种红外收发器件；掌握红外遥控的收发方式；掌握红外遥控的编码、解码方式；掌握开关量信号对强电设备的控制方式设计要求及技术指标：基本部分：[1] 红外遥控器采用现成的家用电器的红外遥控器，遥控距离不小于5米； [2] 遥控开关接收端的工作电源为220V 交流电；[3] 遥控开关使用发光二极管指示有无220V交流电源及遥控开关的开关状态；[4] 遥控开关能够控制台灯、电扇等家用电器，输出功率不超过200W。

发挥部分：[1] 自制红外遥控器，包括至少4路遥控按键； [2] 遥控开关能够控制至少4路家用电器设计任务[1] 设计、安装、调试所设计的电路；[2] 画出完整电路图，详细说明电路原理，写出设计总结报告设计思路红外遥控→红外接收→信号处理→开关驱动及显示红外遥控器的发射端具有键盘矩阵，每按下一个键，即产生具有不同的编码的数字脉冲，这种代码指令信号调制在38kHZ的载波上，激励红外光二极管产生具有脉冲波串的红外波，通过空间的传送送到受控机内的遥控接收器。

在接收过程中红外波信号通过滤波器和光电二极管转换为38kHZ的电信号，此信号经过放大、检波、整形、解调，送到解码器与接口电路，从而完成相应的遥控功能。

“红外线遥控器”设计方案直流稳压电源部分直流稳压电源的基本结构设计电路整流电路虽然已经把交流电转换成直流电, 但是整流出来的电压还不是平稳的直流电电压, 所以在整流电路的后边还要有滤波电路, 来改善整流输出电压的平滑程度, 这个工作由电容器来完成。

电路的核心是集成稳压电路LM317, 它有三个端点, 一个输入端, 一个输出端, 还有一个调节端。

调节端接地在实际的焊接过程中，我们采用芯片7805代替了芯片LM317，由7805的OUT端输出直流的稳定的电压。

三端稳压集成电路7805功能框图：红外遥控开关组成框图：多路红外遥控发射部分：发射端的结构发射端电路图篇二：红外光谱实验报告实验学专班姓指导日仪器分析实验报告名称：红外吸收光谱实验院：化学工程学院业：化学工程与工艺级：名：学号 124020 教师：期：XX年4月8日一、实验目的1、掌握溴化钾压片法制备固体样品的方法；2、学习并掌握美国尼高立IR-6700型红外光谱仪的使用方法；3、初步学会对红外吸收光谱图的解析。

嵌入式系统试验报告1.红外遥控解码实验1.1 实验目的了解红外遥控编码并用单片机捕捉信号及解码熟悉LCD1602的驱动1.2 实验设备T1838一体化红外接收头DT9122D芯片制作89S511.3 实验内容红外一体化接收头接收到红外遥控发射器所发射的信号，并将此信号进行整形和反相送入单片机端口。

经过软件译码，将译码结果（按键代码）昂数码管显示。

1.4 实验预习要求遥控编码知识ME850单片机开发实验仪集成有一路一体化红外接收头，并配有红外发射器，能够做红外接收与解码实验了解简单的单片机的开发的环境要有一定的C语言基础1.5 实验原理所谓解码就是能用单片机把以不同宽度的脉冲区别开来，一种比较好思路就是计算两次下降沿间隔时间，当单片机外部中断1口有下降沿时中断一次，并启动定时器，定时器定50us,当下次下降沿到来时我们计算定时器中断的次数，这样我们就能很好的区分不同宽度的脉冲了。

1.6 实验步骤将JP21的8个短接子全部用短接帽短接，使DG0-DG7与P2端口接通将JP22的9个短接子全部用短睫毛短接,使A-DP与P0端口接通，VCC向数码管模块供电将JP10的短接子用短接帽短接，使红外接头U16的数据线与P3.2端口接通。

将JP24的短接子用短接帽短接，禁止LCD1602显示功能，否则数码管将不能正常显示。

第一次使用遥控器要去下电池盖下的隔离胶片。

1.7 实验电路原理分析ME850选用T1838一体化红外接收头，接受来自红外遥控器的红外遥控信号。

T1838集成红外接收二极管、放大、解调、整形等电路在同一封装上。

T1838负责红外遥控信号的解调，将调制在38KHZ上的红外脉冲信号解调并倒相输入到单片机的P3.2引脚，由单片机进行高电平与低电平宽度的测量T1838的输出端通过JP10与AT89S52的P3.2连接，既可以受用中断的方式也可以使用查询方式来编程1.8 实验参考程序分析#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit ir=P3^3;//红外端口sbit dm=P1^4;//数码管段码控制位sbit wm=P1^5;//数码管位码控制位sbit led_cs=P1^6;//LED控制位sbit rs=P3^5;//1602数据命令选择端sbit en=P3^4;//1602使能信号uchar num;uchar key_code=0;//遥控键值uchar new_code=0;//有无新按键uint buf_key_code=0;//键值暂存uchar key_bit_count=0;//键编码脉冲计数uint count=0;//定时中断次数计数uint buf_count=0;//定时中断计数暂存uchar common_code_count=0;//前导码脉冲计数uchar ir_status=0;//脉冲接收器所处的状态，0：无信号，1：系统码接收区，2：数据编码接收区uchar code table[]="EE01 DEMO:IR";uchar code table1[]="code:";uchar code table2[]={'0','1','2','3','4','5','6','7','8','9',};void delay_10us(unsigned char y)///延时子程序10us{unsigned char x;for(x=y;x>0;x--);}void delay_ms(uint z)//延时子程序1ms{uint x,y;for(x=z;x>0;x--)for(y=113;y>0;y--);}void init(void)/////初始化{ir=1; //红外端口写1led_cs=0; //关闭LEDEA=1; //开总中断TMOD=0x02; //定时器0，模式2，8位自动装载模式TH0=0Xd1; //定时50usTL0=0Xd1;IT1=1; //INT1下降沿触发ET0=1; //允许定时器中断EX1=1; //允许外部中断}/***********************************************定时器中断***********************************************/void time0() interrupt 1///定时器中断{count++;//定时器中断次数累加}/**********************************************外部中断，红外解码程序**********************************************/void int1() interrupt 2///外部中断{TR0=1;//开定时器中断if(count>12&&count<270)//如果信号合法，则放入buf_count,count清0,对下一个脉冲{buf_count=count;count=0;}delay_10us(10);//延时100us以消除下降沿跳变抖动if(ir==0)//INT1引脚稳定为低电平，则表法确实是信号，count重新计时，因上面延时了50us,故要补偿1次TO中断{count=2;}if(buf_count>12&&buf_count<270)//若收到的信号合法，则再进行信号分析{if(ir_status==0)//如果之前未收到引导码{if(buf_count>210&&buf_count<270)//判断是否引导码13.5ms{ir_status=1;//系统标记buf_count=0;//}}else if(ir_status==1)///收到引导码if(common_code_count>=25)//若收完26个脉冲{ir_status=2;//数据解码标记common_code_count=0;//系统码计算清零buf_count=0;//中断计数暂存清0}else if((buf_count>40&&buf_count<70)||(buf_count>12&&buf_count<32)){buf_count=0;common_code_count++;//每收到一个信号自加1}}else if(ir_status==2)//进入数据编码接收{if(key_bit_count<8)//收到数据少于8位，则将收到的数据写入buf_key_code {if(buf_count>40&&buf_count<70){buf_count=0;buf_key_code>>=1;buf_key_code|=0x80;//收到1key_bit_count++;//数据脉冲累加}else if(buf_count>12&&buf_count<32)//收到0 {buf_count=0;buf_key_code>>=1;//收到0key_bit_count++;}}else //若收完8位数据则做以下处理{ir_status=0;//接收状态返回到空闲key_code=buf_key_code;key_bit_count=0;buf_key_code=0;buf_count=0;TR0=0;new_code=1;}}}}1.9 实验结论和分析将上面的程序写入89S51单片机中，通电后，按压遥控器上0-9按键，则实验板上的数码管就显示出对应的按键值，同时解码成功后发出声音指示Welcome To Download !!!欢迎您的下载，资料仅供参考！。

一、实验目的1. 理解红外发射与接收的基本原理。

2. 掌握红外发射接收模块的使用方法。

3. 通过实验验证红外遥控信号的传输与接收过程。

二、实验原理红外发射接收实验是基于红外通信原理进行的。

红外通信是利用红外线进行信息传输的一种通信方式，具有传输速度快、抗干扰能力强、成本低等优点。

实验中，红外发射器将控制信号调制到红外线载波上，通过红外线传输到接收器，接收器将接收到的红外信号解调，还原出原始的控制信号。

三、实验器材1. 红外发射模块2. 红外接收模块3. 电路板4. 电源5. 按键6. 电阻7. 电容8. 万用表9. 逻辑分析仪（可选）四、实验步骤1. 搭建红外发射电路（1）根据电路原理图连接红外发射模块、按键、电阻、电容等元件。

（2）将按键连接到红外发射模块的控制端，电阻和电容连接到红外发射模块的输出端。

（3）检查电路连接无误后，接通电源。

2. 搭建红外接收电路（1）根据电路原理图连接红外接收模块、电阻、电容等元件。

（2）将电阻和电容连接到红外接收模块的输出端。

（3）检查电路连接无误后，接通电源。

3. 测试红外发射与接收（1）按下按键，观察逻辑分析仪或万用表显示的信号波形。

（2）调整红外发射模块与接收模块之间的距离，观察信号强度变化。

（3）改变红外发射模块的发射角度，观察信号强度变化。

（4）对比不同红外发射模块和接收模块的性能。

五、实验结果与分析1. 红外发射与接收信号波形通过逻辑分析仪或万用表观察到，按下按键时，红外发射模块输出一个方波信号，其频率约为38kHz。

红外接收模块接收到的信号与发射信号一致。

2. 红外发射与接收距离实验结果表明，红外发射模块与接收模块之间的距离在5米以内时，信号传输稳定，接收效果良好。

3. 红外发射与接收角度实验结果表明，红外发射模块的发射角度对信号传输效果有一定影响。

当发射角度过大或过小，信号传输效果会变差。

4. 不同红外发射模块和接收模块的性能对比实验结果表明，不同品牌和型号的红外发射模块和接收模块的性能有所差异。

第1篇一、实验目的1. 掌握红外遥控的基本原理和设计方法。

2. 了解红外遥控系统的组成和功能。

3. 学会使用红外遥控器件，实现基本的遥控功能。

4. 提高电子电路设计和编程能力。

二、实验原理红外遥控技术是一种通过红外线进行信号传输的控制技术。

它利用红外线作为载波，将控制信号（如按键信息）调制到红外线中，通过红外发射器发射出去，再由红外接收器接收并解调，最终实现对设备的控制。

三、实验器材1. 红外发射器2. 红外接收器3. 电脑4. 单片机（如STC89C52）5. 电阻、电容、二极管等电子元件6. 实验电路板7. 编程软件（如Keil）四、实验步骤1. 电路搭建：根据实验要求，搭建红外发射器和接收器的电路。

电路主要包括单片机、红外发射二极管、红外接收头、电阻、电容等元件。

2. 程序编写：使用编程软件编写单片机程序，实现红外遥控的基本功能。

程序主要包括以下部分：- 红外接收模块：读取红外接收头接收到的红外信号，并进行解调。

- 红外编码模块：将解调后的红外信号转换为对应的按键信息。

- 控制模块：根据按键信息，实现对设备的控制。

3. 实验测试：将编写好的程序烧录到单片机中，进行实验测试。

测试内容包括：- 红外发射器是否能够正常发射信号。

- 红外接收器是否能够正常接收并解调信号。

- 单片机是否能够正确识别按键信息，并实现对设备的控制。

4. 结果分析：根据实验结果，分析红外遥控系统的性能，如响应速度、控制距离等。

五、实验结果与分析1. 红外发射器测试：实验结果表明，红外发射器能够正常发射信号，且信号强度足够远距离传输。

2. 红外接收器测试：实验结果表明，红外接收器能够正常接收并解调信号，且解调准确率较高。

3. 单片机控制测试：实验结果表明，单片机能够正确识别按键信息，并实现对设备的控制。

控制响应速度较快，满足实验要求。

4. 结果分析：通过本次实验，我们掌握了红外遥控的基本原理和设计方法，了解了红外遥控系统的组成和功能。

一、实训目的1. 熟悉红外遥控技术的基本原理和电路设计；2. 掌握51单片机编程方法，实现红外遥控接收和发送功能；3. 学会使用外部中断和定时器，提高单片机的实时性；4. 提高动手能力和团队协作能力。

二、实训内容1. 红外遥控技术介绍2. 红外遥控电路设计3. 51单片机编程4. 红外遥控接收和发送程序设计5. 系统调试与优化三、实训原理1. 红外遥控技术介绍红外遥控是一种利用红外线进行通信的技术，通过红外发射器和接收器实现信号的传输。

红外发射器将控制信号调制到红外线载波上，红外接收器将接收到的红外线信号解调出来，得到控制信号。

2. 红外遥控电路设计红外遥控电路主要由红外发射器、红外接收器和51单片机组成。

红外发射器采用红外LED，红外接收器采用红外接收头。

红外发射器输出信号为38kHz的方波信号，红外接收头输出信号为高电平或低电平。

3. 51单片机编程51单片机编程主要包括中断编程、定时器编程和串口编程。

在本实训中，我们主要使用外部中断和定时器编程。

4. 红外遥控接收和发送程序设计红外遥控接收程序主要实现红外信号的接收和解调，将接收到的信号转换为单片机可识别的按键信号。

红外遥控发送程序主要实现按键信号的编码和发送。

5. 系统调试与优化系统调试主要包括硬件电路调试和软件程序调试。

硬件电路调试主要是检查电路连接是否正确，软件程序调试主要是检查程序逻辑是否正确，程序运行是否稳定。

四、实训步骤1. 红外遥控电路搭建（1）根据设计要求，搭建红外遥控电路，包括红外发射器、红外接收器和51单片机；（2）检查电路连接是否正确，确保电路功能正常。

2. 红外遥控接收程序设计（1）编写红外接收程序，实现红外信号的接收和解调；（2）将接收到的信号转换为单片机可识别的按键信号。

3. 红外遥控发送程序设计（1）编写红外发送程序，实现按键信号的编码和发送；（2）根据按键信号，生成相应的红外信号。

4. 系统调试与优化（1）检查程序逻辑是否正确，确保程序运行稳定；（2）检查硬件电路是否正常，确保系统功能实现。

红外实验报告篇一：红外遥控实验报告红外遥控开关小组成员：指导教师：掌握电子电路设计的基本方法；了解各种红外收发器件；掌握红外遥控的收发方式；掌握红外遥控的编码、解码方式；掌握开关量信号对强电设备的控制方式设计要求及技术指标：基本部分：[1] 红外遥控器采用现成的家用电器的红外遥控器，遥控距离不小于5米； [2] 遥控开关接收端的工作电源为220V 交流电；[3] 遥控开关使用发光二极管指示有无220V交流电源及遥控开关的开关状态；[4] 遥控开关能够控制台灯、电扇等家用电器，输出功率不超过200W。

发挥部分：[1] 自制红外遥控器，包括至少4路遥控按键； [2] 遥控开关能够控制至少4路家用电器设计任务[1] 设计、安装、调试所设计的电路；[2] 画出完整电路图，详细说明电路原理，写出设计总结报告设计思路红外遥控→红外接收→信号处理→开关驱动及显示红外遥控器的发射端具有键盘矩阵，每按下一个键，即产生具有不同的编码的数字脉冲，这种代码指令信号调制在38kHZ的载波上，激励红外光二极管产生具有脉冲波串的红外波，通过空间的传送送到受控机内的遥控接收器。

在接收过程中红外波信号通过滤波器和光电二极管转换为38kHZ的电信号，此信号经过放大、检波、整形、解调，送到解码器与接口电路，从而完成相应的遥控功能。

“红外线遥控器”设计方案直流稳压电源部分直流稳压电源的基本结构设计电路整流电路虽然已经把交流电转换成直流电, 但是整流出来的电压还不是平稳的直流电电压, 所以在整流电路的后边还要有滤波电路, 来改善整流输出电压的平滑程度, 这个工作由电容器来完成。

电路的核心是集成稳压电路LM317, 它有三个端点, 一个输入端, 一个输出端, 还有一个调节端。

调节端接地在实际的焊接过程中，我们采用芯片7805代替了芯片LM317，由7805的OUT端输出直流的稳定的电压。

三端稳压集成电路7805功能框图：红外遥控开关组成框图：多路红外遥控发射部分：发射端的结构发射端电路图篇二：红外光谱实验报告实验学专班姓指导日仪器分析实验报告名称：红外吸收光谱实验院：化学工程学院业：化学工程与工艺级：名：学号 124020 教师：期：XX年4月8日一、实验目的1、掌握溴化钾压片法制备固体样品的方法；2、学习并掌握美国尼高立IR-6700型红外光谱仪的使用方法；3、初步学会对红外吸收光谱图的解析。

电子基础实验C实验报告专业通信工程学号2220姓名徐子婷实验时间：~实验地点：25教502 1.实验目的1、制作红外遥感接收器跟发射器，实现红外遥控控制台灯开关。

2、了解红外遥感原理，以及学会如何自己查找资料，进行设计，成功制作成品3、学会如何在面包板上布线，尽量减少飞线并同时是布线美观4、培养学生的综合能力：查找资料、学习并使用新器件、自行安排进度、学习如何与他人协作的前提、发现并解决问题；5、加强电子制作能力2.实验器材电脑，电烙铁，面包板，焊锡，吸锡器，松香，海绵名称数量名称数量名称数量名称数量电阻 1 555 1 电容1U 1 滑动变阻器50k 1电阻10k 1 电容471U 1 9013 1 红外发射头 1电阻56 1 电容104U 2 电阻2K 1 9V电池扣 1小开关 13.实验原理1、红外遥控原理简介：红外遥控技术是一种利用红外线进行点对点通信的技术，其相应的软件和硬件技术都已比较成熟。

它是把红外线作为载体的遥控方式。

由于红外线的波长远小于无线电波的波长，因此在采用红外遥控方式时，不会干扰其他电器的正常工作，也不会影响临近的无线电设备。

红外遥控是利用波长为μμm之间的近红外线来传递控制信号的。

它具有以下特点：1．由于为不可见光，因此，对环境影响很小。

红外线的波长远小于无线电波的波长，所以，红外遥控不会干扰其它家用电器，也不会影响近邻的无线电设备。

2．红外线为不可见光，具有很强的隐蔽性和保密性，因此在防盗，警戒等安全保卫装置中也得到了广泛的应用。

3. 红外线遥控的遥控距离一般为几米至几十米或更远一点。

4．红外线遥控具有结构简单，制作方便，成本低廉，抗干扰能力强，工作可靠性高等一系列优点，特别是室内遥控的优先遥控方式。

同时，由于采用红外线遥控器件时，工作电压低，功耗小，外围电路简单，因此它在日常工作生活中的应用越来越广泛。

它在技术上的主要优点是：1.无需专门申请特定频率的使用执照；2．具有移动通信设备所必需的体积小、功率低的特点；3．传输速率适合于家庭和办公室使用的网络；4．信号无干扰，传输准确度高；它的缺点是：由于它是一种视距传输技术，采用点到点的连接具有方向性，两个设备之间如果传输数据，中间就不能有阻挡物;而且通讯距离较短，此外红外LED不是一种十分耐用的器件。

一、实验目的1. 了解红外遥控系统的基本原理和组成。

2. 掌握红外遥控发射器和接收器的制作方法。

3. 学习红外信号的调制和解调技术。

4. 培养动手实践能力和问题解决能力。

二、实验原理红外遥控系统利用红外线作为传输介质，通过调制和解调技术实现信号的传输。

发射端将控制信号调制到红外载波上，发射出去；接收端接收红外信号，进行解调，恢复出控制信号。

三、实验器材1. 红外遥控发射器模块2. 红外接收器模块3. LED指示灯4. 电阻、电容等电子元件5. 万用表6. 电路板7. 调试工具四、实验步骤1. 搭建红外遥控发射器电路（1）根据发射器模块的数据手册，设计电路原理图。

（2）在电路板上焊接元件，包括红外发射器模块、电阻、电容等。

（3）用万用表测试电路连接是否正确。

2. 搭建红外遥控接收器电路（1）根据接收器模块的数据手册，设计电路原理图。

（2）在电路板上焊接元件，包括红外接收器模块、电阻、电容等。

（3）用万用表测试电路连接是否正确。

3. 连接LED指示灯将LED指示灯连接到接收器电路的输出端，用于显示接收到的信号。

4. 调试电路（1）使用红外遥控发射器模块发射信号。

（2）观察接收器电路中的LED指示灯是否亮起，判断接收是否成功。

（3）根据需要调整电路参数，提高接收灵敏度。

5. 编写程序（1）根据实验要求，编写控制程序。

（2）将程序烧写到单片机或微控制器中。

6. 测试实验结果（1）使用红外遥控发射器模块控制接收器电路中的LED指示灯。

（2）观察LED指示灯的亮灭情况，判断控制是否成功。

（3）根据需要调整程序参数，提高控制效果。

五、实验结果与分析1. 成功搭建了红外遥控发射器和接收器电路。

2. 通过调试，接收器电路能够成功接收红外遥控发射器模块发射的信号。

3. 通过编写程序，实现了对LED指示灯的控制。

4. 实验过程中遇到了一些问题，如电路连接错误、参数设置不当等，通过查阅资料和反复调试，最终解决了问题。

六、实验总结本次实验成功实现了红外遥控系统的设计与制作，掌握了红外遥控的基本原理和制作方法。

简易红外遥控系统北京邮电大学电子信息科学与技术专业课题实验姓名：周渡学号：**********班级：2013211203组别: 第5组时间：2016.7.6目录一、设计要求.............................................................................................................................. - 1 -1.任务：设计并制作红外遥控发射机和接收机。
