杠杆滑轮练习题

  • 格式：doc
  • 大小：505.01 KB
  • 文档页数：5

杠杆滑轮达标题 1.滑轮在使用时，如果它的轴______，这种滑轮叫定滑轮，使用定滑轮能够______，但是不能 ______，它实质上是一个 _________________的杠杆. 升国旗的旗杆上的滑轮是______滑轮． 2.有一种滑轮，它的轴可以随物体___，这种滑轮叫动滑轮，使用动滑轮能够_____，但要____.它的实质是 __杠杆 3．将定滑轮和动滑轮组合在一起就组成了滑轮组，使用它既可以_____，又能够 ___________使用一个滑轮组提起重物时，人对绳子的拉力是80N．若不计滑轮重及摩擦，可以匀速提起______N或_____N的重物． 6.重200 N的物体，使用定滑轮将它提起时，不计摩擦和滑轮重，所用拉力是_____N，如果使用动滑轮将它提起，所用拉力是__ N. 7.如图12—19，A、B两个滑轮中，A是 ______滑轮，B是_____滑轮，在不考虑滑轮重和摩擦时，物体与桌面的摩擦力是90 N，匀速移动物体，水平拉力F为 ______N.

8.如图12—20，用一个动滑轮把重500 N的物体匀速提起2m时，不计摩擦和动滑轮重，人对绳子的拉力为_____N，绳子自由端移动 ______m，动滑轮的挂钩受到的拉力为 _________________N. 7．杠杆的平衡条件是___，若作用在杠杆上的动力为100 N，动力臂与阻力臂之比为5：1，则杠杆平衡时所受阻力为______N． 8．把重力为3 N和9 N的物体分别挂在杠杆的两端，杠杆平衡时，两力臂之比是______. 10．如图12-21一根木棍，在其重心处将其吊起，恰好处于水平平衡(如左下图)，若从重心处切断，那么左端质量_____右端质量． 11．如图12-22所示，AB是一根质量不计的杠杆，支点为O，杠杆A、B两端分别挂有甲、乙两个物体，杠杆平衡．已知甲物体的质量为1．5 kg，乙物体的质量为4．5 kg，AB长2m，则支点O应距A点_____m． 12．如下图12-12：物体重为8 N，要使杠杆在水平位置平衡，在A点应施加的最小力为_______N，力的方向______． 13．我们使用杠杆，可以省力，但要______移动距离； 也可以______移动距离，但要费力．

13.如图12—23所示，使用定滑轮提升重物，当分别在A方向、B方向和C方向拉重物时 ( ) A.A方向拉力最小 B.B方向拉力最小 C.C方向拉力最小 D.三个方向拉力都一样 14.在定滑轮和动滑轮的个数一定的情况下，决定滑轮组省力多少的规律是( ) A.绳子的长度越长越省力 B.拉住定滑轮的绳子的段数越多，越省力 C.拉住动滑轮和物体的绳子的段数越多，越省力D.省力多少是一定的 1．在图12—24所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是 ( ) 2．下列工具或仪器中属于省力杠杆的是 ( ) A．扫帚 B．天平 C．拿钢笔写字 D．铡刀 4．杠杆左右两端分别挂有20 N及30 N的重物，杠杆在水平位置平衡．若使两端都减少5 N，则 ( ) A．左端下沉 B．右端下沉 C．仍保持平衡 D．以上说法都不对 5．处于平衡状态的杠杆 ( ) A．一定是静止不动 B．一定是匀速转动 C．一定是静止在水平位置 D．以上情况都有可能 1．下列简单机械中，一定不省力的是 ( ) A．动滑轮 B．定滑轮 C．滑轮组 D．杠杆 2、处于平衡状态的杠杆，如再加一个力F后，杠杆仍处于平衡，则力F（ ） A．一定在阻力一边 B．一定在动力一边 C．作用线通过支点 D．无法判断

3．下列工具在使用时属于费力杠杆的是（ ）A．定滑轮 B．钓鱼杆 C．剪铁皮的剪刀 D．撬棒

图12—19 图12—20 图12—23 12-21 12-22 12-12 图12—24 10．如左下图，物体所受重力等于120N，物体对地面的压力为零，拉力F应等于_______N．

11．如右上图所示装置中，不计滑轮摩擦，当水平向右拉力F＝5 N时，物体恰能匀速向右运动，物体受到的摩擦力为______N． 13．在图13用扳子扳动一只锈蚀的螺帽时，为了加大力量，工人师傅往往在扳子的把手上再套一根铁管 来延长把手的长度，你能说明这里面的科学道理吗？ 1、有一轻质杠杆，动力臂是阻力臂的3倍，当用它提升重力为30N的物体时，需施力为______N。若将物体提升40cm，则动力作用点将移动______m。 2.把重为20 N和30 N的重物分别挂在轻质杠杆的两端，杠杆处于平衡状态，则它们的力臂之比为_____，两个力和它们各自的力臂乘积之比为_____. 7.动力臂大于阻力臂的杠杆叫_____杠杆，使用这种杠杆必定_____距离；动力臂小于阻力臂的杠杆叫______；使用这种杠杆可以_____距离；等臂杠杆就是_____和_____相等的杠杆.既_____又_____的杠杆是没有的. 8.如图12—26所示，物体G重60 N，挂在匀质杠杆的一端，要使杠杆平衡可以在A点加一个方向为_____的_____ N的力；也可以在B点加一个方向为_____的_____ N的力. 9.如图12—27所示，在水平拉力F的作用下重100 N的物体A，沿水平桌面做匀速直线运动，弹簧秤B的示数为10 N，则拉力F的大小为_____N，物体A与水平桌面的摩擦力大小为_____ N. 4、要剪开较硬的白铁皮，下图中哪种剪刀展合适（ ）

▲、张强要抬起一根粗细均匀、重为800N的树干一端，另一端不离地，他至少用力( ) A、800N B、600N C、400N D、200N 11、用钓鱼杆钓鱼的时候，鱼钩已经钩住了鱼。鱼还在水中时，感觉鱼很轻，刚把鱼从水中拉离水面就感觉鱼变“重”了。对钓鱼过程的下列几种解释，错误的是（ ） A．鱼离开水后，失去了水的浮力，使人感觉鱼变重了 B．鱼离开水后，鱼的重力增大，使人感觉鱼变重了 C．鱼离开水后，钓鱼线对钓鱼杆的拉力会增大D．钓鱼杆是一种费力杠杆 6、在图8-1中， 图的握法更有利于拧紧或松开螺帽。 7、如图8-2为一根硬棒，棒上标出了A、B、C三点，把它作杠杆使用．那么，当以棒上的 点为支点、动力作用在 点、阻力作用在 点时，最省力． 8、如图8-5所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F= N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将（填“变大”、“不变”或“变小”）。

图12—26 图12—27 图13 8.如图12—39所示，某人用一根长1 m的轻质硬棒去撬动A端一块重500 N的石块，已知支点O到A端长20 cm，则此杠杆是_____杠杆（填“省力”或“费力”）；在B 端至少要加_____N的力才能撬动石块. 10.如图12—41所示，滑轮重力和摩擦均不计，物体重都是100 N，物体与水平面间的摩擦力都是30 N，则分别作用于各绳端的拉力F1=______ N，F2=______ N，F3=______ N.

9、下图中的铡刀、瓶盖起子、手推车、铁锨都属于杠杆，其中费力杠杆是（ ） 15.如图12-29某人用力抬起放在水平地面上的一匀质杠杆的B端，F始终与直杆垂直，如图12—29所示，则在抬起直杆的过程中 ( ) A．F逐渐变大 B．F逐渐变小 C．F保持不变 D．无法确定

16.要使如图12—30的杠杆水平平衡，可采取的做法是( ) A．支点两端各减少一个钩码 B．支点两端各增加一个钩码 C．支点左端增加一个钩码 D．支点左端减少一个钩码 19.如图12—44所示，杠杆AOB用细线悬挂起来，当A端挂重GA的物体，B端挂重GB的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，AO=BO，杠杆重不计，则( ) A．GA=GB B．GA＜GB C．GA＞GB D．无法判定 17.如图12—31所示的均匀木条AOB，AO=OB，在O点系一绳并挂起，先使AO保持水平，然后放手，则在刚放手的瞬间，木条将会( ) A．A端向上运动 B．A端向下运动 C．保持平衡不动 D．不能确定 12、如图8-7，绳及滑轮重不计，绳与滑轮的摩擦不计。若已知用F=30N的拉力可使物体沿水平地面匀速运动，那么，下列所求物理量正确的是（ ） A．可求物体重为60N B．可求物体重为90N C．可求物体受的摩擦力为60N D．可求物体受的摩擦力为90N 24.如图12—33所示，重为G的均匀硬棒悬于O点成竖直，现在下端施一水平拉力让棒缓慢转过θ角，在棒转动的过程中( )A．动力臂逐渐变大 B．阻力臂逐渐变大 C．动力逐渐变大 D．动力逐渐减小 16．在下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂(O为支点)．

图12—29 图12—30 图12—31

图12—33

图12—39 图12—41

图12—44

17题图 四、作图与实验题 25.画出12-34各图中的动力臂L1和阻力臂L2.

17．如图17有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．

16. 图12—25中，按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力） 30.已知作用在某杠杆上的动力是2 N，阻力是5 N，阻力臂长10 cm，为使杠杆平衡动力臂长多少cm？若将阻力增大2.5 N仍使杠杆平衡，不改变力臂长短，动力应增大多少？

28.如图12—50所示，用滑轮组将质量是70 kg的物体提高5 m，每个滑轮质量是2 kg，绳重、摩擦不计，试求：（1）提起物体所用的力是多少？（2）绳端移动的距离是多少？

29.如图12—51所示，灯重30 N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2 m，杆重不计，BC长0.5 m，绳子BD作用在横杆上的拉力是多少？（∠DBO= 30°）

17. 想使用滑轮组提起3×103 N的物体，绳子最大只能承受800 N的力，请设计一个向下拉动绳子的最简单的滑轮组，画出示意图，并计算提起重物时所用的拉力.（绳重、动滑轮重、摩擦均不计）

图12—34 图12—50 图12—51 图12—25

合集下载

杠杆与滑轮作图题

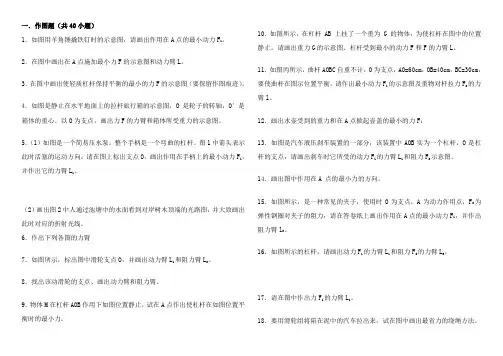

杠杆与滑轮作图题

一．作图题（共40小题）1．如图用羊角锤撬铁钉时的示意图，请画出作用在A点的最小动力F1。

2．在图中画出在A点施加最小力F的示意图和动力臂L。

3．在图中画出使轻质杠杆保持平衡的最小的力F的示意图（要保留作图痕迹）。

4．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。

以O为支点，画出力F的力臂和箱体所受重力的示意图。

5．（1）如图是一个简易压水泵。

整个手柄是一个弯曲的杠杆。

图1中箭头表示此时活塞的运动方向。

请在图上标出支点O，画出作用在手柄上的最小动力F1，并作出它的力臂L1。

（2）画出图2中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线。

6．作出下列各图的力臂7．如图所示，标出图中滑轮支点O，并画出动力臂L1和阻力臂L2。

8．找出该动滑轮的支点、画出动力臂和阻力臂。

9．物体M在杠杆AOB作用下如图位置静止，试在A点作出使杠杆在如图位置平衡时的最小力。

10．如图所示，在杠杆 AB 上挂了一个重为 G 的物体，为使杠杆在图中的位置静止。

请画出重力G的示意图、杠杆受到最小的动力F和F的力臂L。

11．如图丙所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小动力F1的示意图及重物对杆拉力F2的力臂l。

12．画出水壶受到的重力和在A点掀起壶盖的最小的力F；13．如图是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1的力臂L1和阻力F2示意图。

14．画出图中作用在A 点的最小力的方向。

15．如图所示，是一种常见的夹子，使用时O为支点，A为动力作用点，F2为弹性钢圈对夹子的阻力，请在答卷纸上画出作用在A点的最小动力F1，并作出阻力臂l2。

16．如图所示的杠杆，请画出动力F1的力臂L1和阻力F2的力臂L2。

17．请在图中作出力F1的力臂L1。

2022年中考物理复习---杠杆,滑轮,斜面与浮力综合计算题型

2022年中考物理复习---杠杆,滑轮,斜面与浮力综合计算题型

一题型1杠杆与浮力，滑轮（共8小题）1..（杠杆与滑轮结合）如图所示杠杆AB可绕O点在竖直平面内转动，AO：OB=2：3，滑轮重为100N．当在B点施加大小为F=200N的竖直向下的拉力时，杠杆在水平位置平衡，此时边长为0.2m的正方体M对水平地面的压强为7500pa．（不计杠杆重、绳重和摩擦，图中各段绳子所受拉力均沿竖直方向）求：（1）此时正方体M对地面的压力FM；（2）杠杆A点所受绳的拉力FA；（3）物体M所受的重力GM．2.（杠杆与滑轮结合）如图所示，AB是一杠杆，可绕O在竖直平面内转动，AO：OB＝1：2，OD：DB＝1：1，滑轮重为100N．当在B点施加大小为F的竖直向下的拉力时，杠杆在水平位置平衡，边长为0.2m的正方体M对水平地面的压强为7500Pa；当在D点施加大小为F的竖直向下的拉力时，杠杆在水平位置平衡，正方体M对水平地面的压强为15000Pa．（不计杠杆重、绳重和摩擦，图中各段绳子所受拉力均沿竖直方向）求：（1）正方体M的受到的重力；（2）拉力F的大小。

3．（杠杆与滑轮结合）如图是一个上肢力量健身器示意图。

D是动滑轮；配重A的质量为140kg，杠杆EH 可绕O点在竖直平面内转动，OE：OH＝1：2．假定运动员体重是600N，（不计杠杆重、绳重及摩擦，）。

问：（1）配重A自由放置时对地面的压力是多大？（2）当人将配重A匀速提升0.2m时，人做功340J，动滑轮重为多少？（3）如果运动员对H端施加一个竖直向下100牛的力，并保持EH水平，则左侧绳子对E端的拉力是多少？4.（杠杆与滑轮结合）配重M单独置于水平地面上静止时，对地面压强为3×105 Pa.将配重M用绳系在杠杆的B端，在杠杆的A端悬挂一滑轮组，定滑轮重150 N，动滑轮重90 N，杠杆AB的支点为O，OA∶OB＝5∶3，由这些器材组装成一个重物提升装置，如图所示．当工人利用滑轮组提升重力为210 N的物体以0.4 m/s 的速度匀速上升时，杠杆在水平位置平衡，此时配重M对地面压强为1×105 Pa.(杠杆与绳的重量、滑轮组的摩擦均不计，g＝10 N/kg)求：(1)滑轮组的机械效率？(2)配重M的质量是多少千克？(3)为使配重M不离开地面，人对绳子的最大拉力是多少N?5.（杠杆与浮力结合）如图所示，轻质杠杆可绕O点转动，杠杆左端A处挂了一物块，右端B处施加一个F ＝3 N的拉力，此时杠杆在水平位置平衡，测得OA＝30 cm，OB＝20 cm.(1)求绳子对杠杆A端的拉力．(2)若物块的体积为10 cm3，求物体在水中所受到的浮力(g＝10 N/kg)．6.（杠杆与浮力结合）如图所示装置中O为轻质杠杆AB的支点，AO：OB＝3：2，A端用细绳连接物体甲，B端用细绳连接物体乙，物体乙浸没在水中，此时杠杆恰好在水平位置平衡。

受力分析以及杠杆、滑轮专题训练

受力分析以及杠杆、滑轮专题训练

《受力分析以及杠杆、滑轮专题训练》主备人:宋明建【模块一受力分析】1.已知物体A重500N,对A进行受力分析,并画出A受力分析图。

求出A所受支持力。

2.已知：A质量为30kg,受到拉力F=100N,画出A的受力分析图,并求出A所受支持力。

(g=10N/kg)3.已知：V A=100cm3,ρA=3×103kg/m3 ,G B=1N.画出A的受力分析图,并求出A所受支持力。

(g=10N/kg)4.已知：A的重力为1000N,画出A的受力分析图,并求出A所受浮力。

5.已知：A的质量为10kg,求：A的重力是多少N？(g=10N/kg)如果A所受浮力为180N,画出A的受力分析图,求出绳对A的拉力是多少N？6.已知：V A=20cm3,ρA=3×103kg/m3 ,求A的质量是多少？重力是多少？如此时底对物体A的支持力为,求物体A所受浮力？7．已知：物体A重30N,所受浮力为20N,求A所受拉力？8.若F =50N,G A=10N,物体A匀速下滑,求：墙对A的摩擦力？9.木块A、B叠放在水平桌面上,一起做匀速直线运动,请画出木块B的受力示意图．【模块二杠杆作图】1. 以O 为支点质量忽略不计的杠杆挂上10N 重物A,杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用,处于平衡. 在图9 中画出（1）F A 的力臂L A ；（2）F B 的示意图并标示它的大小.2.如图9所示,课桌的重心在O 点,若在课桌的C 点用力F 把桌腿B 抬离地面,在抬起时另一桌腿A 没有滑动。

①请在图中画出桌子所受重力的示意图以及力F 相对于A 点的力臂l 1； ②比较两力的大小：F G 。

（选填“大于”、“小于”、“等于”）。

3.请在图16中画出作用在“开瓶起子”上动力1F 的力臂1l 和阻力2F 的示意图。

4．在“探究杠杆的平衡条件”的实验中：①在没有挂钩码时杠杆的平衡位置如图11（甲）所示．为使杠杆在水平位置平衡,应将杠杆左端螺母向 边旋一些（选填“左“或“右”）．②图11乙中钩码重3N,请在图乙中画出F 2的力臂．③杠杆质量忽略不计,若用一个跟F 2大小不等,且竖直向上的力F 1作用,使杠杆处于平衡．请在图11乙中画出F 1的示意图并标示它的大小．5.如图7所示,物体A 静止在斜面上,请在图中画出A 物体受到的重力G 和斜面对它的支持力F 的示意图。

苏科版九年级物理上册杠杆、滑轮练习

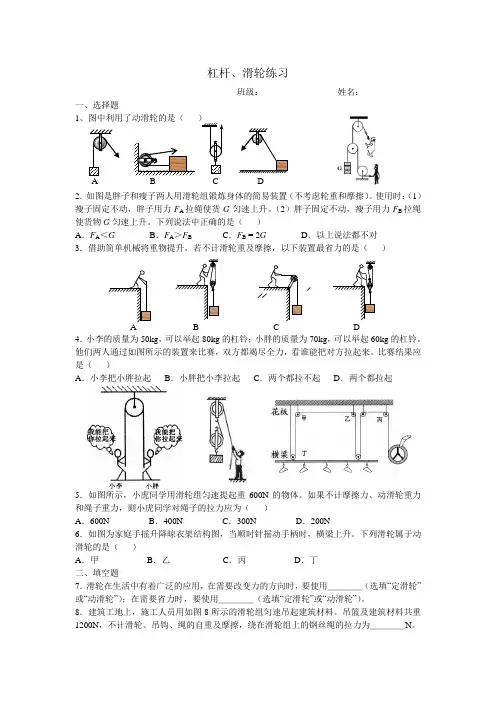

苏科版九年级物理上册杠杆、滑轮练习
