我有QJ42型携带式直流双臂电桥使用方法,估计和QJ44型的原理差不多了，平时天天看别人的问题受益，今天自己也发一回了，不知能否发的上去，是我从随机佤的说明书打下来的，无误。
《QJ42型携带式直流双臂电桥使用方法》
ZBY164-83总有效量程：0.0001-11 ?，工作电压1.5V，标称使用温度范围20±15℃，参考温度范围20±1.5℃。
使用方法：
1、在仪器背面电池盒中装上3—5节1号干电池，或在外接电源线柱“B外”上接入1.5V容量大于10A h的直流电源。并将“电源选择”开关拨向响应的位置。
2、将指零仪指针调到“0”位。
3、将被测电阻值Rx按下图所示的四端钮接法接在电桥相应的接线柱上。
C1夹被测电阻一侧外接远测点C---P1夹被测电阻一侧外接近测点A---被测Rx---P2夹被测电阻另一侧外接近测点B---C2夹被测电阻另一侧外接远测点D（这段话系图示写法，估计你看的懂，不懂你也就别用了电桥了，呵呵）
4、估计被测电阻值，参考下表，将倍率开关旋到相应的位置上。按下“G”和“B”按扭，并调节读数盘X，使指零仪指针中心重新回到“0”位。此时电桥已处平衡，而被测电阻值Rx为:
Rx=M*X 式中：X—倍率开关的示值
M—读数盘的示值
量程倍率 有效量（?） 等级指数
X1 1～11 2
X10-1 0.1～1.1
X10-2 0.01～0.11
X10-3 0.001～0.011 10
X10-4 0.0001～0.0011
5、当测量电感电路的电阻时，应先按“B”后按“G”按扭，断开时应先放“G”后放“B”按扭。
6、在使用X10-4倍率时，仪器与被测电阻连接线的导线电阻每根均应小于0.01 ?。
7、在一般情况下“B”按扭应间歇使用。
8、使用完毕，应把倍率开关旋到“G”短路位置上。
1
电桥测电阻及PN结正向电压温度特性的研究
电桥法是测量电阻的常用方法，利用桥式电路制成的各种电桥是用比较法进行测量的仪器。电桥法实质上是将被测电阻与标准电阻进行比较来确定被测电阻值的。电桥法具有测试灵敏、准确度
一 用电桥测电阻
一、实验目的
二、 仪器和用具
ＱＪ２４型直流单臂电桥，固定电阻元件板，NKJ-B型组合式热学实验仪，万用电表，导线等；
三、实验原理
电桥法测电阻是将待测电阻和标准电阻进行比较来确定其值的。由于标准电阻本身误差非常小，
惠斯通电桥的原理如图1所示。图中的标准电阻Ra、Rb、R及待测电阻Rx构成四边形，每一边称作电桥的一个“臂”。对角点Ａ、Ｃ与Ｂ、Ｄ分别接电源Ｅ支路和检流计Ｇ支路。所谓“桥”就是指ＢＤ这条对角线而言，而检流计在这里的作用是将“桥”的两个端点Ｂ、Ｄ的电势直接进行比较。当接通电桥电源开关Ｂ0和开关Ｇ2时，检流计中就有电流流过，但当调节4个桥臂电阻到适当值时，检流计中就无电流通过，这时称为“电桥平衡”。于是，Ｂ、Ｄ两点的电势相等，亦即流过电阻Ra和R的电流一样，设电流为i1 ；流过Rb和Rx的电流也一样，设为i2 。从而有如下关系式：
ABADUU 即 baRiRi21 (1)
BCDCUU xRiRi21 (2)
将式（１）除以式（２）得
xbaRRRR （3
式（３）就是电桥的平衡条件。它说明电桥平衡时，电桥
的4个桥臂成比例。因此，待测电阻Ｒx
RRRRabx
式中Rb/Ra称作比率。这样，就把待测电阻的阻值用3个
标准电阻的阻值表示出来。可见，电桥的平衡与通过电阻

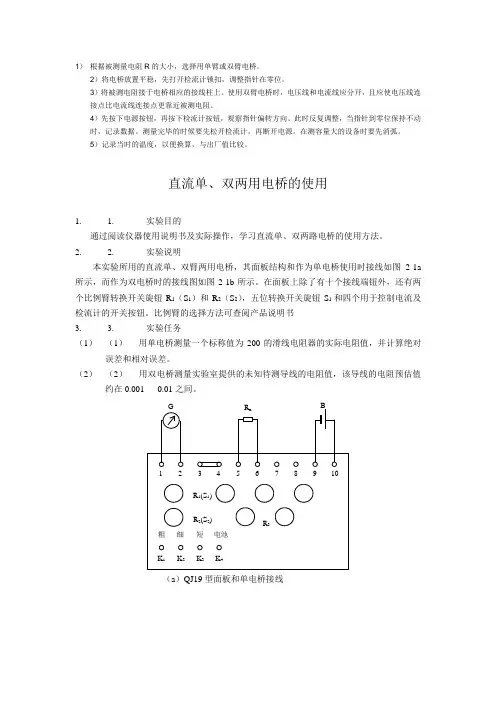

1） 根据被测量电阻R的大小，选择用单臂或双臂电桥。
2）将电桥放置平稳，先打开检流计锁扣，调整指针在零位。
3）将被测电阻接于电桥相应的接线柱上。使用双臂电桥时，电压线和电流线应分开，且应使电压线连接点比电流线连接点更靠近被测电阻。
4）先按下电源按钮，再按下检流计按钮，观察指针偏转方向。此时反复调整，当指针到零位保持不动时，记录数据。测量完毕的时候要先松开检流计，再断开电源。在测容量大的设备时要先消弧。
5）记录当时的温度，以便换算，与出厂值比较。
直流单、双两用电桥的使用
1. 1. 实验目的
通过阅读仪器使用说明书及实际操作，学习直流单、双两路电桥的使用方法。
2. 2. 实验说明
本实验所用的直流单、双臂两用电桥，其面板结构和作为单电桥使用时接线如图2-1a所示，而作为双电桥时的接线图如图2-1b所示。在面板上除了有十个接线端钮外，还有两个比例臂转换开关旋钮R1（S1）和R2（S2），五位转换开关旋钮S1和四个用于控制电流及检流计的开关按钮。比例臂的选择方法可查阅产品说明书
3. 3. 实验任务
（1） （1） 用单电桥测量一个标称值为200的滑线电阻器的实际电阻值，并计算绝对误差和相对误差。
（2） （2） 用双电桥测量实验室提供的未知待测导线的电阻值，该导线的电阻预估值约在0.001 0.01之间。
12345678910GRxBR1(S1)R2(S2)R3K1K2K3K4粗细短电池
（a）QJ19型面板和单电桥接线 12345678910GRNRxVR(1Ω)BKRp
（b）双电桥的接线
图2-1
4. 4. 实验设备
(1) (1) QJ19型直流单双两用电桥1台（附使用说明书）
(2) (2) 标准电阻器各1只
电桥的使用方法
电桥是一种测量电阻的仪器，它通过比较未知电阻与已知电阻之间的差异来确定未知电阻的值。电桥通常由四个电阻组成，其中两个为已知值，另外两个为未知值。
使用电桥需要以下步骤：
1. 将待测电阻与标准电阻连接在同一支路上，组成一个平衡电桥。
2. 调节平衡点，使得检流计中的指针不偏移。
3. 读取标准电阻表上对应的数值，并记录下来。
4. 断开标准电阻并连接待测电阻，在同样的条件下进行测量。
5. 读取检流计中的指针偏移量，并根据标准电阻表上对应的数值计算出待测电阻的数值。
需要注意以下几点：
1. 在连接线路时要保证接触良好，以免影响测量结果。同时还要避免在高温、高压等特殊环境下进行测量，以免损坏仪器或者造成人身伤害。
2. 在调节平衡点时要慢慢调整，以免超过平衡点而导致误差增大。同时还要注意检流计的灵敏度，以便正确读取偏移量。
3. 在进行测量时，应该保证电源稳定，并且避免与其他电器设备同时使用，以免干扰测量结果。
总之，电桥是一种非常实用的测量电阻的仪器，在科学研究和工业生产中都有广泛的应用。使用电桥需要谨慎操作，并且保证仪器的质量和精度，才能得到准确可靠的测量结果。
