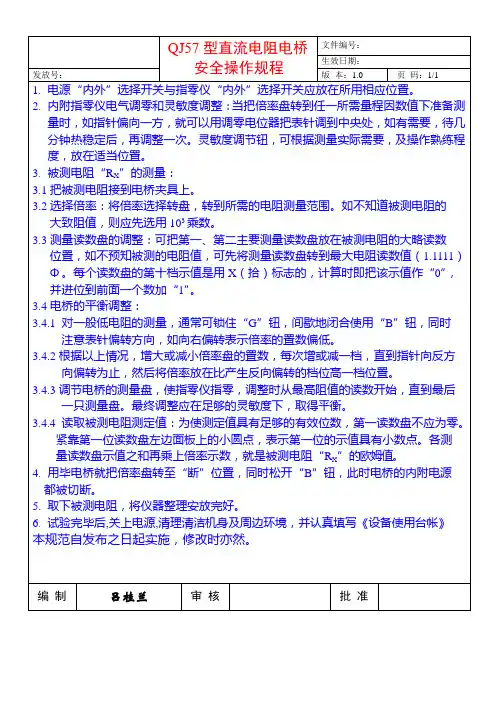

QJ57电桥操作规程

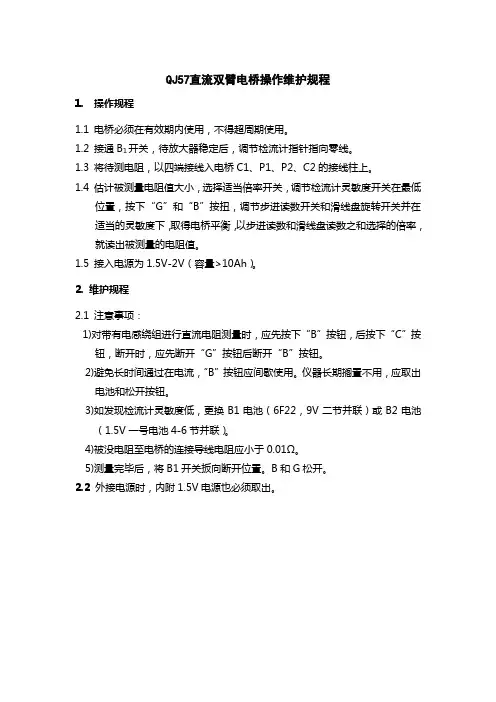

QJ57直流双臂电桥操作维护规程
1. 操作规程
1.1 电桥必须在有效期内使用，不得超周期使用。

开关，待放大器稳定后，调节检流计指针指向零线。

1.2 接通B
1
1.3 将待测电阻，以四端接线入电桥C1、P1、P2、C2的接线柱上。

1.4 估计被测量电阻值大小，选择适当倍率开关，调节检流计灵敏度开关在最低
位置，按下“G”和“B”按扭，调节步进读数开关和滑线盘旋转开关并在适当的灵敏度下，取得电桥平衡，以步进读数和滑线盘读数之和选择的倍率，就读出被测量的电阻值。

1.5 接入电源为1.5V-2V（容量>10Ah）。

2. 维护规程
2.1 注意事项：
1)对带有电感绕组进行直流电阻测量时，应先按下“B”按钮，后按下“C”按
钮，断开时，应先断开“G”按钮后断开“B”按钮。

2)避免长时间通过在电流，“B”按钮应间歇使用。

仪器长期搁置不用，应取出
电池和松开按钮。

3)如发现检流计灵敏度低，更换B1电池（6F22，9V二节并联）或B2电池（1.5V
一号电池4-6节并联）。

4)被没电阻至电桥的连接导线电阻应小于0.01Ω。

5)测量完毕后，将B1开关扳向断开位置。

B和G松开。

2.2 外接电源时，内附1.5V电源也必须取出。

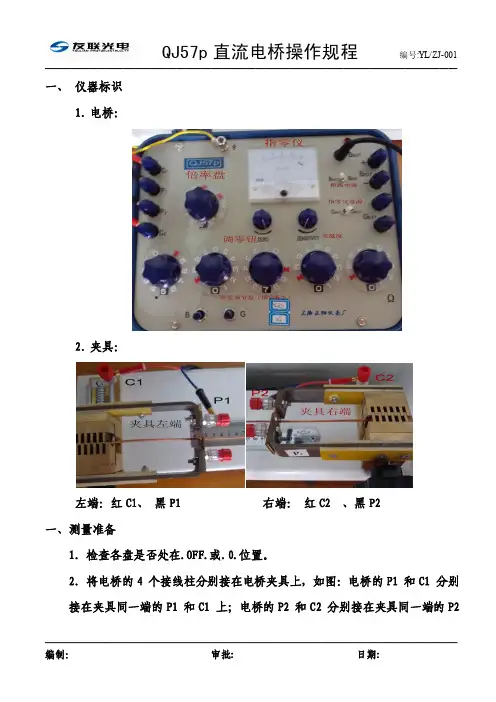

一、仪器标识1.电桥：2.夹具：左端：红C1、黑P1 右端：红C2 、黑P2一、测量准备1. 检查各盘是否处在.OFF.或.0.位置。

2. 将电桥的4 个接线柱分别接在电桥夹具上，如图：电桥的P1 和C1 分别接在夹具同一端的P1 和C1 上；电桥的P2 和C2 分别接在夹具同一端的P2和C2 上；3. 当桥路电源采取外接方式时：（1）将电桥附件AC/DC电源适配器的输出线插头插入‚Bext‛插孔。

（2）将桥路电源开关扳向‚Bext‛。

（3）将地线接在电桥接地端‚⊥‛4. 当桥路电源采用内接方式时，将桥路电源开关扳向‚Bint‛。

6. 将指零仪开关扳向‚Gint‛。

7. 将‚灵敏度‛SENSIVITY调节到最低。

二、指零仪调零：1. 将倍率盘由‚0FF‛分别旋到‛Bv‛和‚Gv电表指针进入或超过绿线范围表示电压符合耍求，否则需要更换电池。

2. 将倍率盘置于某一倍率，每次开机预热5分钟，调节调零电位‚ZERO‛,对指零仪进行零点调整。

若测量过程中指零仪受到严重冲击，则应重新调零。

3. 测试前应将倍率盘自始点至终点来回旋转数次，使开关接触良好。

三、电阻测量：1. 根据被测电线的估计阻值,适当预置倍率盘和调节盘的数值.在按下.B.和.G.时，发现指零仪指针指向‚+‛,将倍率盘或测量盘数值减小一档，反之则增大一档。

2. 当测量盘指向‚X”时，应该增加上一测量盘的档位，如果是最左侧测量盘指向‚X‛，倍率盘要增加一个档位。

反之亦然。

3.再度对检流计指针调零：当倍率盘定档选定后，指零仪指针是否指向.0.位，不指零时调零。

4. 多次按下.B.和.G. ，根据指零仪指针的指向‚-‛或‚+‛,调整测量盘数值的大小。

5. 当电桥调节接近平衡时，指针接近指向.0.时，将调节‚SENSIVITY‛, 使灵敏度旋钮旋置80%，按下.B.和.G.进行微调测量盘，使指零仪归零—电桥平衡。

6. 读数：实测电阻=读数盘X 倍率盘（欧姆）（读数盘=从左至右各档位数字，分别为小数点后第一位、第二位、第三位、第四位、第五位）四、结束：本次测量完毕，应及时将倍率盘旋至‚OFF‛位置。

1用途本电桥与1m四端夹具相配合，测量导线的直流电阻，也可用于测量成盘（圈）电线电缆的直流电阻值。

2 主要技术指标（符合GB3983-83《测量电阻用直流电桥》）2.1 使用环境温度：参比值20ºC±5ºC，标称值20ºC±5ºC。

2.2 使用环境相对湿度：参比值40－60％，标称值25－75％。

2.3 主要参数2.4 基本误差允许极限E lim= ± C％( Rn/10 + X )式中：C——准确度等级指数；Rn——基准值（该量程内最大的10的整数幂）；X——测量盘示值。

2.5 指零仪：本设备有机械和电气调零装置，其灵敏度可调节，在最高灵敏度时，电桥从平衡点开始，测量盘每偏离一个等级指数，指零仪指针偏离不应小于2格，阻尼时间不大于4秒，指零仪的偏转方向与测量盘的旋转方向保持一致。

2.6 内接电源：桥路电源为1.5V，可用8节1号（Rn型）干电池并联；内附指零仪电源为9V，可用1节6F22型迭层电源。

外接电源：本电桥也可配用高质量外接的整流稳压电源使用。

2.7 配用四端测量夹具，其两电位端（内侧夹具）的间距长度应为1000±0.5㎜。

3 操作方法步骤3.1 点按“B”按钮测量法：此方法省电，且测量值比较准确。

3.2 测量前作电压检查：将倍率盘由“断”分别旋到“Bv”和“Gv”位置，如果电表指针进入或超过绿色线条，则说明桥路电池和指零仪电池电压正常，可以进行测量。

3.3 接通指零仪电源，调节“调零”电位器（预热5分钟后调节最隹）使指针对准零位。

3.4 将电桥倍率盘和测量盘自始点至终点来回旋转数次，使开关接触良好。

QJ57型直流双臂电桥操作规程页次：02/023.5 根据被测导线的估算值（≈被测导线的电阻率÷导线截面积），将倍率盘拨到相应的档位上。

3.6 将被测导线校直，并将其拉紧夹持在“四端测量夹具”内。

3.7 按下桥路电源控制开关“B”，同时点按指零仪输入端控制开关“G”，确定指针偏转方向后即松开“B”，然后按照指针的偏转方向适当调节测量盘，如此反复操作使指针指正“0”而不偏离为止。

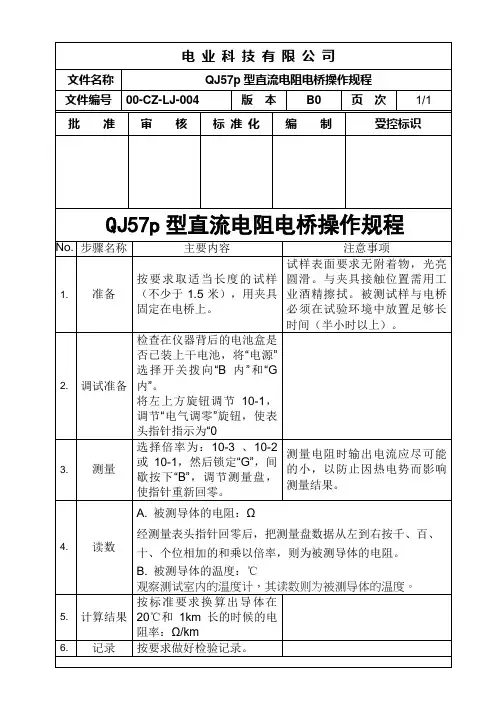

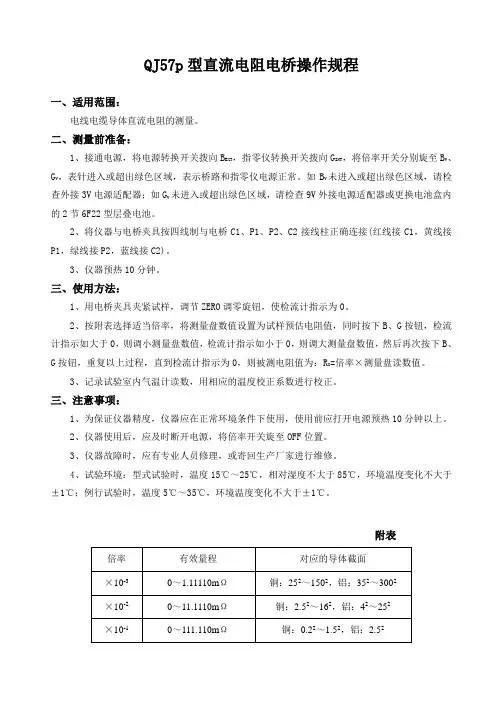

QJ57p型直流电阻电桥操作规程
一、适用范围：
电线电缆导体直流电阻的测量。

二、测量前准备：
1、接通电源，将电源转换开关拨向B EXT，指零仪转换开关拨向G INT，将倍率开关分别旋至B V、
G V，表针进入或超出绿色区域，表示桥路和指零仪电源正常。

如B V未进入或超出绿色区域，请检查外接3V电源适配器；如G V未进入或超出绿色区域，请检查9V外接电源适配器或更换电池盒内的2节6F22型层叠电池。

2、将仪器与电桥夹具按四线制与电桥C1、P1、P2、C2接线柱正确连接(红线接C1，黄线接P1，绿线接P2，蓝线接C2)。

3、仪器预热10分钟。

三、使用方法：
1、用电桥夹具夹紧试样，调节ZERO调零旋钮，使检流计指示为0。

2、按附表选择适当倍率，将测量盘数值设置为试样预估电阻值，同时按下B、G按钮，检流计指示如大于0，则调小测量盘数值，检流计指示如小于0，则调大测量盘数值，然后再次按下B、G按钮，重复以上过程，直到检流计指示为0，则被测电阻值为：R X=倍率×测量盘读数值。

3、记录试验室内气温计读数，用相应的温度校正系数进行校正。

三、注意事项：
1、为保证仪器精度，仪器应在正常环境条件下使用，使用前应打开电源预热10分钟以上。

2、仪器使用后，应及时断开电源，将倍率开关旋至OFF位置。

3、仪器故障时，应有专业人员修理，或寄回生产厂家进行维修。

4、试验环境：型式试验时，温度15℃～25℃，相对湿度不大于85℃，环境温度变化不大于±1℃；例行试验时，温度5℃～35℃，环境温度变化不大于±1℃。

附表。

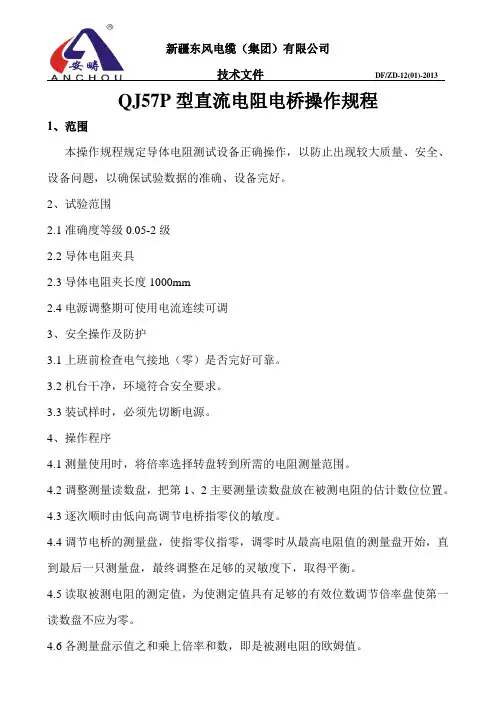

新疆东风电缆（集团）有限公司
技术文件DF/ZD-12(01)-2013 QJ57P型直流电阻电桥操作规程
1、范围
本操作规程规定导体电阻测试设备正确操作，以防止出现较大质量、安全、设备问题，以确保试验数据的准确、设备完好。

2、试验范围
2.1准确度等级0.05-2级
2.2导体电阻夹具
2.3导体电阻夹长度1000mm
2.4电源调整期可使用电流连续可调
3、安全操作及防护
3.1上班前检查电气接地（零）是否完好可靠。

3.2机台干净，环境符合安全要求。

3.3装试样时，必须先切断电源。

4、操作程序
4.1测量使用时，将倍率选择转盘转到所需的电阻测量范围。

4.2调整测量读数盘，把第1、2主要测量读数盘放在被测电阻的估计数位位置。

4.3逐次顺时由低向高调节电桥指零仪的敏度。

4.4调节电桥的测量盘，使指零仪指零，调零时从最高电阻值的测量盘开始，直到最后一只测量盘，最终调整在足够的灵敏度下，取得平衡。

4.5读取被测电阻的测定值，为使测定值具有足够的有效位数调节倍率盘使第一读数盘不应为零。

4.6各测量盘示值之和乘上倍率和数，即是被测电阻的欧姆值。

4.7测试完毕应将倍率盘转到“断”位置，此时电桥内附电源被切断。

4.8测量时，需有足够的电量（电量指针在绿色区域），不然停止导体电阻测试，更换电池。

5、保养
5.1经常检查标准电阻，结合点接触是否良好，应经常除去电位及电流夹头灰尘，保证与试样接触良好。

5.2测试人员必须熟悉设备，否则不许使用。

5.3经常保持设备（整套）清洁。

QJ57直流双臂电桥使用说明书一、引言QJ57型直流电阻电桥具有五个十进式测量读数盘，全量程由七个分量限组成，并内附电源与指零仪，故不需任何其他附件即可投入测量工作，适合实验室、车间生产线或野外工地，高精度测量直流中值和低值电阻，体积小巧，使用简便。

为配合不同用途的测量需要，电桥的电源和指零仪的断通按键是独立存在的，以能控制测量线路的闭合次序，同时电桥线路的特点使在测定低值有感电阻时，由杂散磁场变化带来的干扰影响相对降低。

为配合外接高灵敏指零仪及大容量电源的需要，电桥备有外接指零仪接线端钮与外接电源接线端钮，并可通过选择开关作选用。

面板上还各有可连接大指示面的中心零位表头，同时断开内接指示表头的专用插座，如外接指示表头选择适当，灵敏度还可以提高。

（此时，仪器内附放大器及调整钮仍起作用）内附电池电压可随时通过面板上的表头来检查荷电状况，以能及时发觉耗完的电池进行更换。

二、用途本仪器的主要用途如下：1、对金属杆棒、板料或电缆、导线等电阻率测定。

2、对流汇流排、金属壳体等焊接质量的检查。

3、对低阻标准器、大电流分流器、功率型电阻器等的校验和调整。

4、开关、电器接触电阻的测定。

5、各型电机、变压器、绕阻的直流电阻测量和温升试验等等。

三、电桥外形及部件名称：1、指零仪的电气调零钮。

2、指零仪的灵敏度调节钮。

3、接地端钮。

4、内附指零仪表头。

5、连接大指示面指零仪的专用插座。

6、指零仪内接与外接选择开关。

7、外接指零仪端钮。

8、外接电源的端钮。

9、电源内接与外接选择开关。

10、测量读数盘。

11、指零仪按键。

12、电源按键。

13、倍率盘。

14、四端钮测量接线柱。

15、内接指零仪电源（9V）16、内接电桥工作电源（1.5V8节并联）。

图1-a QJ57型电桥的面板及部件图1-b QJ57型电桥背面四、主要技术特性1、测量读数范围：0.01μΩ~1111.10Ω分7个量程给出。

2、电桥不同量限的等级指数列于表1：3Elim=±C/100R N/10+X式中：Elim—允许的误差极限ΩR N—基准值ΩX—标度盘示值ΩC—等级指数注：由于分辨力不足而引起的任何误差应包括在允许误差内。

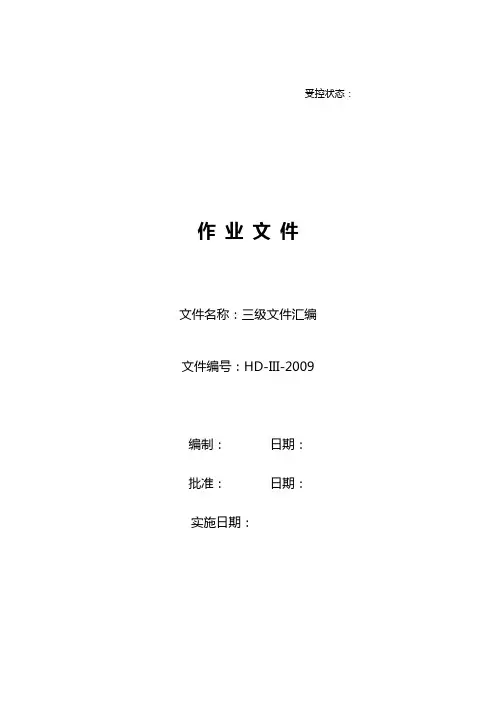

受控状态：作业文件
文件名称：三级文件汇编
文件编号：HD-III-2009
编制：日期：
批准：日期：
实施日期：
荷泽市恒达电缆有限公司
QJ57型双臂直流电桥操作规程 HD-Ⅲ-06-03
1.目的
正确操作QJ57型双臂直流电桥，确保测量准确性。

2.引用文件
《QJ57型双臂直流电桥使用说明书》
3.职责
3.1检验员负责该仪器的使用操作与保养。

3.2计量员负责该仪器的校准、检定。

4.QJ57型双臂直流电桥的操作规程
4.1.1将测量用夹具的两个电流端和两个电位端分别连续接到电桥上相应的C1C2和P1P2接线柱上，到提要伸直并与夹具可靠接触。

4.1.2选择倍率:根据标准电阻值,将倍率选择转盘精确到所需的测量范围,若不知道被测电阻的电阻值,则应先用103乘数.
4.1.3调节调零仪将指针调到中央位置指零,将灵敏度调节到适当位置.
4.1.4锁住G钮间歇的闭合B组，注意表针的偏转方向。

4.1.5调节电桥的测量盘，使指零仪指零，并逐渐增加灵敏度。

4.1.6电桥用完后，应把倍率盘转到“断”的位置，同时松开G钮和B钮，取下试样。

4.1.7运行检查
使用样件定期验证仪器的可靠性，“样件”应做出标记。

出现失准时应追溯已检过的产品，重检。

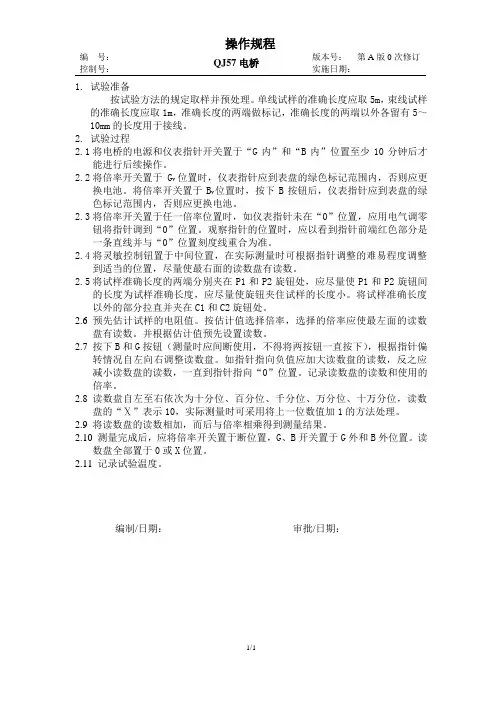

操作规程编 号：QJ57电桥版本号： 第A 版0次修订 控制号： 实施日期：1/11. 试验准备按试验方法的规定取样并预处理。

单线试样的准确长度应取5m ，束线试样的准确长度应取1m ，准确长度的两端做标记，准确长度的两端以外各留有5～10mm 的长度用于接线。

2. 试验过程2.1 将电桥的电源和仪表指针开关置于“G 内”和“B 内”位置至少10分钟后才能进行后续操作。

2.2 将倍率开关置于G V 位置时，仪表指针应到表盘的绿色标记范围内，否则应更换电池。

将倍率开关置于B V 位置时，按下B 按钮后，仪表指针应到表盘的绿色标记范围内，否则应更换电池。

2.3 将倍率开关置于任一倍率位置时，如仪表指针未在“0”位置，应用电气调零钮将指针调到“0”位置。

观察指针的位置时，应以看到指针前端红色部分是一条直线并与“0”位置刻度线重合为准。

2.4 将灵敏控制钮置于中间位置，在实际测量时可根据指针调整的难易程度调整到适当的位置，尽量使最右面的读数盘有读数。

2.5 将试样准确长度的两端分别夹在P1和P2旋钮处，应尽量使P1和P2旋钮间的长度为试样准确长度，应尽量使旋钮夹住试样的长度小。

将试样准确长度以外的部分拉直并夹在C1和C2旋钮处。

2.6 预先估计试样的电阻值。

按估计值选择倍率，选择的倍率应使最左面的读数盘有读数。

并根据估计值预先设置读数。

2.7 按下B 和G 按钮（测量时应间断使用，不得将两按钮一直按下），根据指针偏转情况自左向右调整读数盘。

如指针指向负值应加大读数盘的读数，反之应减小读数盘的读数，一直到指针指向“0”位置。

记录读数盘的读数和使用的倍率。

2.8 读数盘自左至右依次为十分位、百分位、千分位、万分位、十万分位，读数盘的“Ⅹ”表示10，实际测量时可采用将上一位数值加1的方法处理。

2.9 将读数盘的读数相加，而后与倍率相乘得到测量结果。

2.10 测量完成后，应将倍率开关置于断位置，G 、B 开关置于G 外和B 外位置。

QJ直流双臂电桥操作规程本规程适用于QJ57直流双臂电桥测量0.01微欧—1111.1欧金属导体的直流电阻。

1准备工作1.1按要求截取适当长度试样，一般不少于1.1m。

1.2用不伤及被测导体的方法，去除试样测量部分的绝缘和其它复盖物，露出金属导体。

1.3试样在测量前，应将连接部分清洁干净。

1.4试样和电桥在试验环境中放置足够长时间，使之达到温度平衡。

1.5试验前必须检查电桥的四个接线柱与电阻夹具接线柱之间的连接是否接触良好。

1.6置电源内外选择开关和指零仪内外选择开关于“G内和B内”位置。

2操作程序2.1将被测导体夹持在电阻夹具上，并检查电阻夹具钳口与导体接触是否良好。

2.2手动调零，使指针至零位。

2.3把倍率盘转至“BV”位置和“B”扭后，检查工作电源电压是否足够。

2.4把倍率盘转到任意倍率旋转电气调零旋扭，使指零仪指针置零位，并置灵敏度旋扭旋转于适当位置。

2.5被测电阻的测量1)选择倍率：将倍率选择转盘转到所需的电阻测量范围，如不知被测电阻的大致阻值，则应先选用103倍率。

2)测量读数盘的调整：可把第一、二主要测量测量读数盘放在被测电阻值的大略读数位置，如不知被测电阻值，可先将测量读数盘转到最大电阻读数值，每个读数盘的第十档示值是用X(拾)标志的，这是为了便于记录数据，计算时即把该示值作“0”，并进位到前面一个数加“1”。

3)电桥的平衡调整：指零仪的灵敏度可根据测量需要，逐次顺时针由低向高调整。

4)读取被测电阻测定值：先按下“B”扭，转动测量读数盘，使指零仪指针至零位，各测量读数盘示值之和再乘上倍率示值，就是被测导体电阻值，应注意为使测定值具有足够的有效位数，第一读数盘不应为零。

5)用毕电桥后，应把倍率盘转到“断”位置，切断电桥电源。

2.6被测导体电阻值按下列公式换算为20℃直流电阻值。

式中：R20--20℃直流电阻(Ω)α20—该试样在20℃时温度系数R X—在某一温度下测量电阻值(Ω)t—测量时的温度(℃)2.7该试样20℃时电阻率计算。

上海双特QJ直流双臂电桥使用说明书————————————————————————————————作者：————————————————————————————————日期：QJ57直流双臂电桥使用说明书一、引言QJ57型直流电阻电桥具有五个十进式测量读数盘，全量程由七个分量限组成，并内附电源与指零仪，故不需任何其他附件即可投入测量工作，适合实验室、车间生产线或野外工地，高精度测量直流中值和低值电阻，体积小巧，使用简便。

为配合不同用途的测量需要，电桥的电源和指零仪的断通按键是独立存在的，以能控制测量线路的闭合次序，同时电桥线路的特点使在测定低值有感电阻时，由杂散磁场变化带来的干扰影响相对降低。

为配合外接高灵敏指零仪及大容量电源的需要，电桥备有外接指零仪接线端钮与外接电源接线端钮，并可通过选择开关作选用。

面板上还各有可连接大指示面的中心零位表头，同时断开内接指示表头的专用插座，如外接指示表头选择适当，灵敏度还可以提高。

（此时，仪器内附放大器及调整钮仍起作用）内附电池电压可随时通过面板上的表头来检查荷电状况，以能及时发觉耗完的电池进行更换。

二、用途本仪器的主要用途如下：1、对金属杆棒、板料或电缆、导线等电阻率测定。

2、对流汇流排、金属壳体等焊接质量的检查。

3、对低阻标准器、大电流分流器、功率型电阻器等的校验和调整。

4、开关、电器接触电阻的测定。

5、各型电机、变压器、绕阻的直流电阻测量和温升试验等等。

三、电桥外形及部件名称：1、指零仪的电气调零钮。

2、指零仪的灵敏度调节钮。

3、接地端钮。

4、内附指零仪表头。

5、连接大指示面指零仪的专用插座。

6、指零仪内接与外接选择开关。

7、外接指零仪端钮。

8、外接电源的端钮。

9、电源内接与外接选择开关。

10、测量读数盘。

11、指零仪按键。

12、电源按键。

13、倍率盘。

14、四端钮测量接线柱。

15、内接指零仪电源（9V）16、内接电桥工作电源（1.5V8节并联）。

图1-a QJ57型电桥的面板及部件图1-b QJ57型电桥背面四、主要技术特性1、测量读数范围：0.01μΩ~1111.10Ω分7个量程给出。

qj57p简易操作说明书QJ57P直流电阻电桥操作简要说明1，安装和查对电源：调节倍率盘于Bv 或Gv处，两者电源均须超过“绿”标线，否则更换充电器或电池(使用前提，否则，无法使用)。

2，测试前仪表各部位：倍率盘于“OFF”位；五个测量盘均于“0”位；外接变压器电源时，于B EXT位(内用电池时，指零仪电源于B INT位)；G INT位；灵敏度（中间位），GALVO（指针于0位）。

3，取样：约1.5米，两端去掉绝缘（裸导体除外），连接于通用导体电阻夹具上（若无XLDJ-1 通用导体电阻夹具时，其一端连接于电桥C1和P1上，另端连接于C2和P2上）。

4，测试试样电阻RXA选择倍率：将第1个测量盘置于“X”位，同时按住B、G二开关，将倍率盘置于10-3档，此时“GAL”指针于“-”端，再将倍率盘由10-3逐渐增加档位，直至“GAL”指针由“-”端转至“+”端，此时的倍率档位为试样的倍率值。

B选择5个测量盘值：B1选择小数点后第1位值：续上步骤A，同时按住B、G二开关，将第1个测量盘值由“X →0”调节，直至“GAL”指针转到“-”端，此时的档位为小数点后第1位值。

B2选择小数点后第2位值：续上步骤B1，同时按住B、G二开关，将第2个测量盘值由“0 →X”调节，直至“GAL”指针于“-”端转到超过“0”或于“+”端，此时档位的前一档位为小数点后第2位值。

B3选择小数点后第3位值：续上步骤B2，同时按住B、G二开关，将第3个测量盘值由“0 →X”调节，直至某档位时，“GAL”指针于“-”超过“0”，此时档位的前一档位为小数点后第3位值。

B4选择小数点后第4位值：续上步骤B3，同时按住B、G开关，将第4个测量盘值由“0 →X”调节，某档位时，“GAL”指针于“-”超过“0”，此时档位的前一档位为小数点后第4位值。

B5选择小数点后第5位值：续上步骤B4，同时按住B、G二开关，将第5个测量盘值由“0 →X”调节，某档位时，“GAL”指针于“0”处，此时的档位为小数点后第5位值。

QJ57型双臂直流电阻电桥（上海正阳仪表厂）使用说明书用途和特点：1．1 QJ57 型是采用凯儿文线路携带式精密型直流双臂电桥。

测量范围0。

01μΩ~1.111KΩ共分七个量程。

由于内副指零仪，并能内装工作电池，故除测量导线外不用任何附件就能进行测量。

适合于工矿企业，科研单位的实验室和车间现场乃至野外工地对各类低值直流电阻，如金属导体的电导率，直流分流电阻，开关被触电阻，线缆电阻以及各类电机，变压器绕组的直流电阻等等作精密测量。

1．2 电桥主要电阻元件采用低温度系数饶制而成，并经过严格的工艺处理和长期人工老练；灵敏度高，噪音小，耗电省。

1．主要技术指标。

2．1 QJ57 型技术指标全部符合GB3930—83（测量电阻用支流电桥）国家标准，ZBY164—83 。

2．2 主要参数：如表1所示：2.3 基本误差允许极限： Elim=±C%（RN/10+x）式中： Elim:基本误差允许极限， RN：基准值 C：准确度等级指数 X：测量盘示值 2.4 使用环境条件：a：参考值：20±0.5℃相对温度:40%~60%b: 标称值: 20±5℃相对温度:20%~75%2.5 指零仪a: 内附指零仪有机械和电气调零装置,,灵敏度可以调节。

b : 阻尼时间不大于4秒。

c: 灵敏度:电桥从平衡点开始，电阻值偏离一个等级数值时,指零仪指针偏转应不小于1格. d: 噪音:指针抖动不大于1/3格.e: 在电桥背面电池盒内装有外接指零仪插座.2.6 电源:电桥工作电源为R40型1.5V干电池并联使用,内附指零仪电源为6F22型9V干电池一节.. 2.7 外型尺寸:30mm×250mm×160mm 2.8 质量:约6KG3. 基本工作原理QJ57 型原理线路如图 1 所示.电桥由培率臂,测量盘,指零仪和电源回路四部分组成。

其中倍率臂由对称的七对电阻组成，接在桥路的是定值标准电阻 RS，接在电源回路的是限流电阻。

一、检测导体电阻原理
直流单臂电桥又称惠斯登电桥，其原理电路如图1所示。

图中被测电阻R x和R2、R3、R4三个已知电阻连接成四边形。

四个电阻的连接点a、b、c、d称为电桥的顶点；由这四个电阻组成的支路ac、cb、ad、bd称为桥臂。

在电桥的两个顶点a、b之间（一般称为电桥输入端）接一个直流电源，而在电桥的另外两个顶点c、d之间（一般称为电桥输出端）接一个指零仪（检流计）。

当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流I g =0，这种状态称为电桥平衡。

当电桥平衡时，有
Rx=R2*R4 / R3
上式中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。

当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻R x。

图1
二、QJ57使用规程
1.打开电桥的直流电源开关B内和G内，将倍率开关旋到BV和GV观察检流计指针应超出“绿”带，否则应更换电池。

2.用左二手指同时按下“B”、“G”按钮，并调节倍率开关旋钮及电桥电阻，使检流计指针停在中央零附近，再逐渐放大检流计“灵敏度”，使电桥平稳。

3.当放大检流计“灵敏度”到最大时，电桥已平稳应松开“B”、“G”按钮，检查检流计是否在零位，若不为零，则应用“调零”旋钮，将指针调到零，然后再重复一第第二条的做法。

4.更换试样时，先将“灵敏度”退回到最小，试验完毕后应将电源开关B内、G内关掉。

同时将倍率开关旋至“OFF”。
