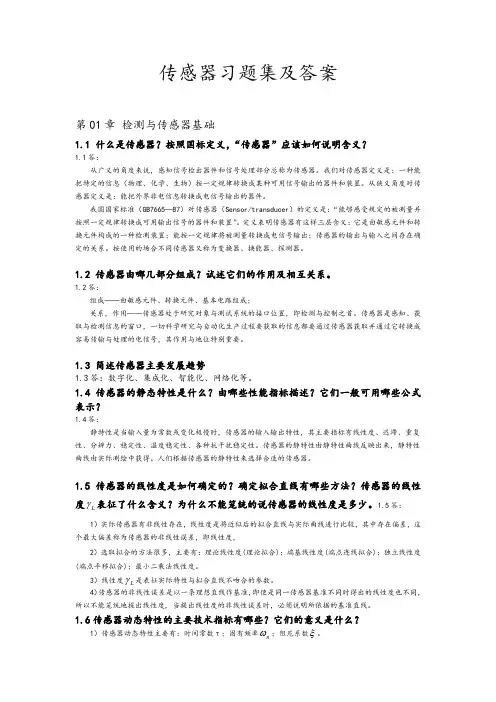

传感器习题集及答案
第01章 检测与传感器基础
1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？
1.1答：
从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.2答：
组成——由敏感元件、转换元件、基本电路组成；
关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3 简述传感器主要发展趋势
1.3答：数字化、集成化、智能化、网络化等。
1.4传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？
1.4答：
静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。人们根据传感器的静特性来选择合适的传感器。
1.5传感器的线性度是如何确定的？确定拟合直线有哪些方法？传感器的线性度L表征了什么含义？为什么不能笼统的说传感器的线性度是多少。1.5答：
例：应变式位移传感器： C WY-YB-20光纤压力传感器：C Y-GQ-2
第一章 传感器基础
I. 检测系统由哪几部分组成 说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成 信息获取、转换、显示和处理等功能。当然其中还包括电源和传输通道等不可缺少的部分。下图给岀了检 测系统的组成框图。
检测系统的组成框图
传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件， 是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它 环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输岀信号转换成易于测量的电压或电流信号。 通常传感器输岀信号是微
弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进行阻抗匹配、 微分、积分、线性化补偿等信号处理工作。
显示记录装置是检测人员和检测系统联系的主要环节， 主要作用是使人们了解被测量的大小或变化的
过程。
2. 传感器的型号有几部分组成，各部分有何意义
依次为主称（传感器） 被测量一转换原理一序号
主称 传感器，代号 C;
被测量一一用一个或两个汉语拼音的第一个大写字母标记。见附录表 2;
转换原理一一用一个或两个汉语拼音的第一个大写字母标记。见附录表 3;
序号一一用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。若产
品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母 A、B、C等，（其
中I、Q不用）。 3. 测量稳压电源输岀电压随负载变化的情况时，应当采用何种测量方法 如何进行
答：测定稳压电源输岀电压随负载电阻变化的情况时， 最好采用微差式测量。 此时输岀电压认可表示为 U。,
Uo=U+AU,其中△ U是负载电阻变化所引起的输出电压变化量，相对 U来讲为一小量。如果采用偏差法测
第1章 传感器基础知识
1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？
答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。我国国家标准对传感器的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。按使用的场合不同传感器又称为变换器、换能器、探测器。
2 传感器由哪几部分组成？试述它们的作用及相互关系。
答：组成——由敏感元件、转换元件、基本电路组成；①敏感元件：指传感器中直接感受被测量的部分。 ②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。 ③信号调理器：对于输入和输出信号进行转换的
装置。④变送器：能输出标准信号的传感器
关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
第二章:传感器特性 何谓传感器的静态特性，传感器的主要静态特性有哪些?
静态特性是指检测系统的输入为不随时间变化的恒定信号时，系统的输出与输入之间的关系。主要包括线性度、灵敏度、迟滞、重复性、漂移等。
(1) 线性度指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。(2) 灵敏度灵敏度是传感器静态特性的一个重要指标。其定义为输出量的增量Δy 与引起该增量的相应输入量增量Δx 之比。它表示单位输入量的变化所引起传感器输出量的变化，显然，灵敏度S 值越大，表示传感器越灵敏.
1 第1章 传感器与检测技术基础思考题答案
l.检测系统由哪几部分组成? 说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。当然其中还包括电源和传输通道等不可缺少的部分。下图给出了检测系统的组成框图。
被测量传感器测量电路电源指示仪记录仪数据处理仪器
检测系统的组成框图
传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。
显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?
答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。如果采用偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，这个小量造成的U0的变化就很难测准。测量原理如下图所示：
图中使用了高灵敏度电压表——毫伏表和电位差计，Rr和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和Rw表示电位差计的参数。在测量前调整R1使电位差计工作电流I1为标准值。然后，使稳压电源负载电阻R1为额定值。调整RP的活动触点，使毫伏表指示为零，这相当于事先用零位式测量出额定输出电压U。正式测量开始后，只需增加或减小负载电阻RL的值，负载变动所引起的稳压电源输出电压U0的微小波动值ΔU，即可由毫伏表指示出来。根据U0=U+ΔU，稳压电源输出电压在各种负载下的值都可以准确地测量出来。微差式测量法的优点是反应速度快，测量精度高，特别适合于在线控制参数的测量。
