第一章传感器

第一章传感器的基本知识复习思考题1. 简述传感器的概念、作用及组成。

2. 传感器的分类有哪几种？各有什么优缺点？3. 传感器是如何命名的？其代号包括哪几部分？在各种文件中如何应用？4. 传感器的静态性能指标有哪些？其含义是什么？5. 传感器的动态特性主要从哪两方面来描述？采用什么样的激励信号？其含义是什么？1.1 传感器的作用与地位◆世界是由物质组成的，各种事物都是物质的不同形态。

人们为了从外界获得信息，必须借助于感觉器官。

◆人的“五官”——眼、耳、鼻、舌、皮肤分别具有视、听、嗅、味、触觉等直接感受周围事物变化的功能，人的大脑对“五官”感受到的信息进行加工、处理，从而调节人的行为活动。

◆人们在研究自然现象、规律以及生产活动中，有时需要对某一事物的存在与否作定性了解，有时需要进行大量的实验测量以确定对象的量值的确切数据，所以单靠人的自身感觉器官的功能是远远不够的，需要借助于某种仪器设备来完成，这种仪器设备就是传感器。

传感器是人类“五官”的延伸，是信息采集系统的首要部件。

电量和非电量◆表征物质特性及运动形式的参数很多，根据物质的电特性，可分为电量和非电量两类。

◆电量——一般是指物理学中的电学量，例如电压、电流、电阻、电容及电感等；◆非电量——则是指除电量之外的一些参数，例如压力、流量、尺寸、位移量、重量、力、速度、加速度、转速、温度、浓度及酸碱度等等。

◆人类为了认识物质及事物的本质，需要对物质特性进行测量，其中大多数是对非电量的测量。

传感器的作用◆非电量不能直接使用一般的电工仪表和电子仪器进行测量，因为一般的电工仪表和电子仪器只能测量电量，要求输入的信号为电信号。

◆非电量需要转化成与其有一定关系的电量，再进行测量，实现这种转换技术的器件就是传感器。

◆传感器是获取自然或生产中信息的关键器件，是现代信息系统和各种装备不可缺少的信息采集工具。

采用传感器技术的非电量电测方法，就是目前应用最广泛的测量技术。

传感器的地位◆随着科学技术的发展，传感器技术、通信技术和计算机技术构成了现代信息产业的三大支柱产业，分别充当信息系统的“感官”、“神经”和“大脑”，他们构成了一个完整的自动检测系统。

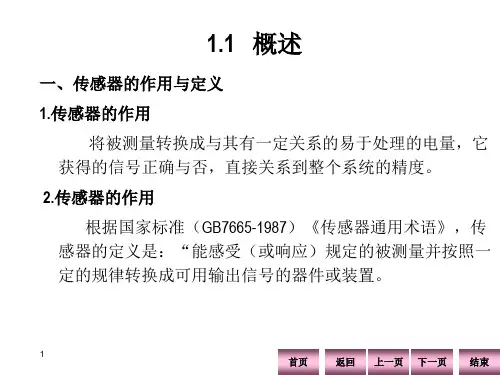

第一章传感器概述1．1 传感器的组成与分类1．1．1 传感器的定义✧传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

通常由敏感元件和转换元件组成。

敏感元件指传感器中能直接感受被测量的部分，转换元件指传感器中能将敏感元件输出转换为适于传输和测量的电信号部分。

✧传感器输出信号有很多形式，如电压、电流、频率、脉冲等，输出信号的形式由传感器的原理确定。

1．1．2 传感器的组成✧一般讲传感器由敏感元件和转换元件组成。

但由于传感器输出信号一般都很微弱，需要有信号调节与转换电路将其放大或转换为容易传输、处理、记录和显示的形式。

因此调节信号与转换电路及所需电源都应作为传感器组成的一部分。

如图1-1所示。

传感器组成方块图✧常见的调节信号与转换电路有放大器、电桥、振荡器、电荷放大器等，他们分别与相应的传感器相配合。

1．1．3 传感器的分类✧表1-1 按输入量分类、按工作原理分类、按物理现象分类、按能量关系分类和按输出信号分类。

1．2 传感器在科技发展中的重要性1．2．1 传感器的作用与地位将计算机比喻人的大脑，传感器比喻为人的感觉器官。

功能正常完美的感觉器官，迅速准确地采集与转换获得的外界信息，使大脑发挥应有的作用。

自动化程度越高，对传感器的依赖性就越大。

1．2．2 传感器技术是信息技术的基础与支柱现代信息技术的基础是信息采集、信息传输与信息处理，它们就是传感器技术、通信技术和计算机技术。

传感器在信息采集系统中处于前端，它的性能将影响整个系统的工作状态和质量。

1．2．3 科学技术的发展与传感器有密切关系传感器的重要性还体现在已经广泛应用于各个学科领域。

如工业自动化、农业现代化、军事工程、航天技术、机器人技术、资源探测、海洋开发、环境监测、安全保卫、医疗诊断、家用电器等领域。

1．3 传感器技术的发展动向✧传感器技术共性是利用物理定律和物质的物理、化学和生物特性，将非电量转换成电量。

✧传感器技术的主要发展方向一是开展基础研究，发现新现象，开发传感器的新材料和新工艺；二是实现传感器的集成化与智能化。

第1章传感器概述传感器原理及应用第1章传感器概述主要内容：1.1什么是传感器1.2传感器的作用和地位1.3传感器现状和国内外发展趋势1.4检测系统的组成原理1.5传感器的定义、组成和分类方法1.1什么是传感器在我们日常生活中，使用着各种各样的传感器电冰箱、电饭煲中的温度传感器;空调中的温度和湿度传感器;抽油烟机中的煤气泄漏传感器;电视机和影碟机中的红外遥控器;照相机中的光传感器;汽车中燃料计和速度计等等，不胜枚举。

1.1什么是传感器1.1什么是传感器眼（视觉）耳（听觉）鼻（嗅觉）皮肤（触觉）舌（味觉）1.1什么是传感器如果用机器完成这一过程，计算机相当人的大脑，执行机构相当人的肌体，传感器相当于人的五官和皮肤。

传感器又是人体感官的延长，有人又称传感器为“电五官”，它作为替代补充人的感觉器官功能，传感器为人类客观定量认识世界起到重要作用。

1.1什么是传感器1.1什么是传感器1.2传感器技术的作用和地位1.2传感器技术的作用和地位1.2传感器技术的作用和地位1.2传感器技术的作用和地位第1章传感器概述1.2传感器技术的作用和地位第1章传感器概述第1章传感器概述第1章传感器概述1.2传感器技术的作用和地位第1章传感器概述第1章传感器概述1.2传感器技术的作用和地位1.2传感器技术的作用和地位1.2传感器技术的作用和地位1.2传感器技术的作用和地位1.2传感器技术的作用和地位第1章传感器概述1.3传感器现状和国内外发展趋势1.3传感器现状和国内外发展趋势1.3传感器现状和国内外发展趋势1.3传感器现状和国内外发展趋势使现场数据就近登陆，通过Internet网与用户之间异地交换数据远程控制等。

传感器的数字化和网络化1.4检测系统的组成原理1.4检测系统的组成原理1.4检测系统的组成原理1.4检测系统的组成原理1.4检测系统的组成原理1.4检测系统的组成原理1.4检测系统的组成原理1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.5传感器的定义、组成和分类方法1.6本课程的特点和研究内容1.6本课程的特点和研究内容传感器原理及应用第1章传感器概述传感器发展趋势传感器的历史远比近代科学来得古老，如‘天平’古埃及开始使用、利用液体热膨胀进行温度测量，在16世纪前后实现的。

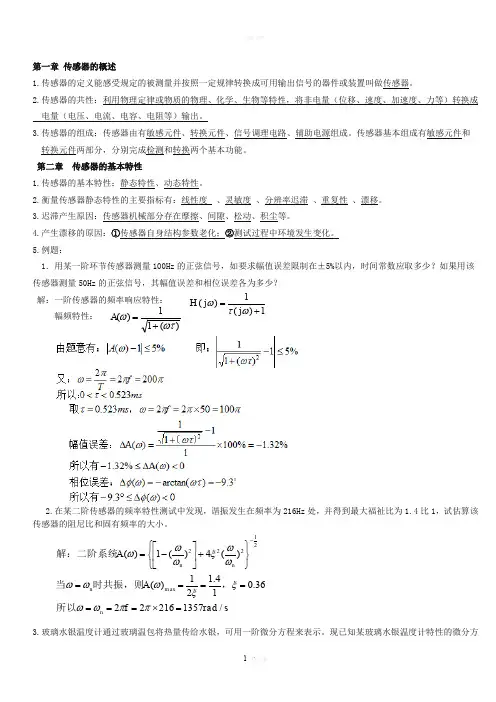

第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。

2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。

3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。

传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。

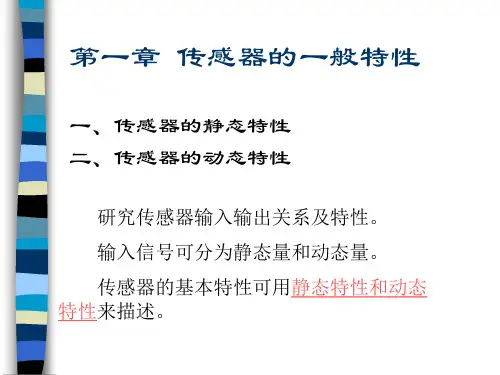

第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。

2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。

3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。

4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。

5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。

3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。

现已知某玻璃水银温度计特性的微分方1)(1)(+=ωτωj j H )(11)(ωτω+=A s rad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。

求该温度计的时间常数及灵敏度。

解：原微分方程等价于：x y dt dy3102-=+所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。
