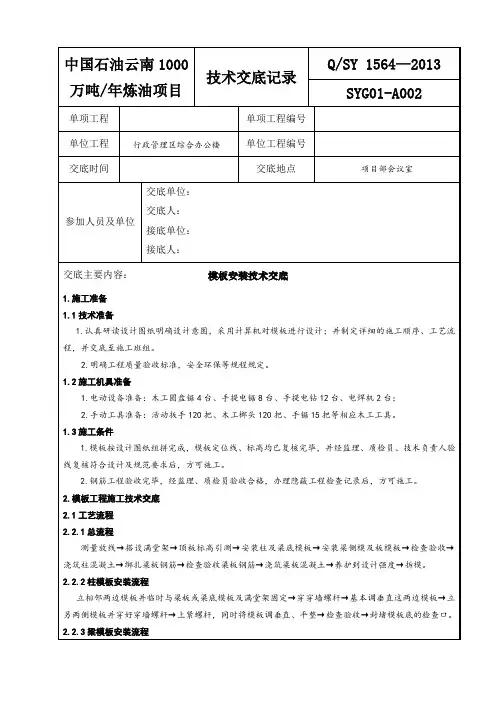

框架柱、梁、板、剪力墙、模板技术交底

5）梁,柱模板节点，用18mm厚木夹板按梁截面尺寸大小制作定型模板。
3.3板模板
板模板采用15mm胶合板，50mm×100mm木枋龙骨，满堂脚手架支撑体系。采用满堂脚手架，支柱
纵横间距450mm×450mm，水平杆步距1.2m，扫地杆距地200mm；顶端一步水平杆距板底高度不大于300mm。纵横立杆、水平拉杆和梁支撑连成整体，依据测定标高安装顶托、主、次龙骨。主次龙骨均采用50mm×100mm木枋，间距250mm×500mm，板跨度≥4m,按跨度的1‰起拱，调节顶托高度将背楞找平。然后放置50mm×100mm次龙骨，间距≤300mm，上口与支梁侧模上口相平。胶板板边刨直对拼并在下部加垫海绵条防止漏浆。立杆支承在300mm×300mm×40木垫板上，垫板下应是室内混凝土垫层或经分层夯实的回填土层上。
面板类型:胶合面板；面板厚度(mm):15.00；
2.3.2剪力墙
1.基本参数
次楞间距(mm):100；穿墙螺栓水平间距(mm):200；
主楞间距(mm):200；穿墙螺栓竖向间距(mm):400；
对拉螺栓直径(mm):M14；
2.主楞信息
主楞材料:圆钢管；主楞合并根数:2；
直径(mm):48.00；壁厚(mm):3.00；
立杆上端伸出至模板支撑点长度a(m)：0.10；
立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：0.90；
梁支撑架搭设高度H(m)：6.90；梁两侧立杆间距(m)：0.90；
承重架支撑形式：梁底支撑小楞垂直梁截面方向；
梁底增加承重立杆根数：2；
采用的钢管类型为Φ48×3.5；
2.3.4板
2）施工工艺流程：弹出梁轴线及水平控制线→搭设梁模支架→安装梁底横杆→安放梁底模→按要求梁底起拱→绑扎钢筋→安装梁侧模固定、校正→安装梁柱节点模板→搭设顶板支架→放U型顶托→放大龙骨→调整顶托标高→放小龙骨→铺设顶板

框架柱、剪力墙钢筋绑扎技术交底关键信息项：1、钢筋的规格和型号2、绑扎的工艺流程3、质量标准和验收要求4、安全注意事项1、工程概述本技术交底适用于框架柱、剪力墙钢筋绑扎的施工操作。

11 施工准备111 材料准备准备好符合设计要求的钢筋，包括钢筋的规格、型号、强度等级等，并确保钢筋质量合格，有相应的质量证明文件。

112 工具准备准备好绑扎钢筋所需的工具，如扎丝钩、扳手、钢丝钳等。

113 作业条件准备施工前，应熟悉施工图纸，明确钢筋的规格、型号、间距等要求。

同时，确保施工现场具备施工条件，如脚手架搭设牢固等。

2、框架柱钢筋绑扎工艺流程21 套柱箍筋按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。

22 搭接绑扎竖向受力筋柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。

23 画箍筋间距线在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。

24 柱箍筋绑扎按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。

241 箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。

242 箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。

243 有抗震要求的地区，柱箍筋端头应弯成 135°，平直部分长度不小于 10d（d 为箍筋直径）。

3、剪力墙钢筋绑扎工艺流程31 立 2～4 根竖筋将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。

32 横竖筋绑扎剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于 600mm，钢筋外皮绑扎垫块或用塑料卡。

33 剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。

34 剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。

③对于梁高h≥0.75m的应设置对拉螺栓，梁侧竖肋采用木方40mm×60mm@300mm，梁侧横肋采用2A48钢管，现场根据梁高及对拉螺栓的实际情况钉紧固定。为统一采购及施工方便，本工程拟统一采用M14对拉螺栓，设置方法按以下原则处理：①对拉螺栓数目应随梁高的变大而增加，0.75m≤h<1.0m时设置一条，居中设置；②1m≤h<1.4m，设置两条，约三等分梁高设置；③1.4m≤h<1.7m，设置三条，约四等分梁高设置
9、拆除基础或地下室的模板时，要先检查基模，土壁的情况，发现有松软、龟裂等不安全因数时，必须采取措施后方可下人作业。拆下的模板和支撑件不得在离槽上口1m以内堆放，并随拆随运。
五、模板安装质量要求
必须符合《混凝土结构工程施工及验收规范》（GB 50204-2002）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠的承受浇筑混凝土的重量、侧压力以及施工荷载"。
3、剪刀撑、扫地杆设置
架体应在距离地面200mm左右设置纵横向扫地杆件。挑檐梁板模板支架必须沿支架纵向两端和转角处设置剪刀撑。每道剪刀撑最多跨越7根立柱，斜杆倾角在45~60度左右；满堂模板支架四边与中间每隔6m左右设一组剪刀撑。
三、模板安装
1、模板安装的一般要求：
竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
7、清扫口的留置：楼梯模板清扫口留在平台梁下口，清扫口50×100洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。
8、跨度小于4m不考虑，4～6m的板起拱10mm；跨度大于6m的板起拱15mm。
9、与安装配合：合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。

施工单位:中有限公司2020年6月25日编号:工程名称千晴交底部位梁板施工技术交底共5 页第1 页交底内容:1、作业准备1.1机具准备：加工、施工机具：电锯、扳手、撬棍、手锯、锤子、打眼电钻、水平尺、钢卷尺、线坠等。

1.2材料准备1.2.1木胶合板、40*80mm木塑龙骨（要求现场加工成高度、厚度一致）、Φ14普通对拉螺栓、山型扣、钢钉、顶杆等。

1.2.2支撑系统为轮扣架、ф48.3钢管、扣件、U托。

2、施工操作工艺及主要做法要求：搭设模板支撑体系→安装梁底模→绑扎梁钢筋→安装梁侧模→固定梁侧模→模内清理→检查验收支设顶板支撑→调整顶板标高→支设顶板底并按要求起拱→绑扎板筋→校正加固→检查验收将预先加工好的梁底模板安装在梁底龙骨上，同时将梁端支座部位已经弹线切割的部位清理、冲洗干净。

按钢筋绑扎方案绑扎梁钢筋，并装好预埋件，保护层垫块。

安装梁侧模：先将一侧模板初步就位并临时固定，然后将螺杆按设计要求安装，将另一侧模板就位，模板阳角板缝、梁头与墙体接触面、梁侧模与顶板模间板缝均设置海绵条。

在梁的跨中或支座处留清扫口，在跨中留清扫口的，从梁两端开始向中间清扫模内杂物，在支座留清扫口的，从另一支座开始向该支座清扫。

一般长梁在跨中留清扫口，短梁在支座留清扫口。

清理模内杂物，将清扫口安装、固定。

框架梁模板安装支撑采用Φ48×3.5mm钢管搭设，梁底水平支撑杆可直接连接在两侧碗口架立杆上，间距同两侧碗口架间距；不合模数时，单独搭设钢管架支撑。

梁侧模、底模均采用15mm厚木胶合板，龙骨采40*80mm木塑龙骨。

详见下图：施工单位:中有限公司2020年6月25日编号:工程名称千晴交底部位梁板施工技术交底共5 页第2 页交底内容:施工过程中先安装梁底模板及梁一侧模板，需进行拉线调平、就位。

随后绑扎梁钢筋，自检合格后再安装另一侧模板。

模板阳角板缝、梁头与墙、柱模板接触面、梁侧模与顶板模间板缝均设置海绵条。

当梁跨度等于或大于4m时，梁底板按设计要求起拱，起拱高度为梁跨度的0.3%。
