生产技术经验总结汇编
继电保护高频通道原理、调试与故障处理
郭爱军
【摘 要】本文主要介绍了线路高频保护的高频通道构成及其原理，对高频通道的调试方法、典型故障的处理方法进行了探讨。本文为高频保护的维护及运行人员提供参考。
【关键词】高频通道 原理 调试 故障处理
1 概述
线路高频保护的高频通道由保护高频收发信机、高频电缆、阻波器、结合滤波器、耦合电容、输电线路构成。本文将结合我厂实际，对高频通道原理、调试、故障的处理等有关内容进行介绍。
2 继电保护高频通道（相地制）的组成
继电保护高频通道主要由高频收发信机、高频加工设备、高频结合设备、输电线路四个部分构成，如图1：
图1：继电保护高频通道（相地制）的组成
图1中：1—输电线路；2—高频阻波器；3—耦合电容器；4—结合滤波器；5—高频电缆；6—放电间隙；7—接地刀闸；8—高频收发信机；9—保护装置。
这里有几个专业术语，需要解释一下：
（1）高频加工设备，是指阻波器，因为它串联在输电线路中，其含义是对输电线路进行再加工。
（2）高频结合设备，是指高频电缆、结合滤波器、耦合电容器，其含义是将高频收发信机与输电线路结合再一起。
（3）关于高频信号的“高频”：所谓高频是相对于工频50HZ而言的，高频纵联保护信号频率范围一般为几十～几百千HZ；

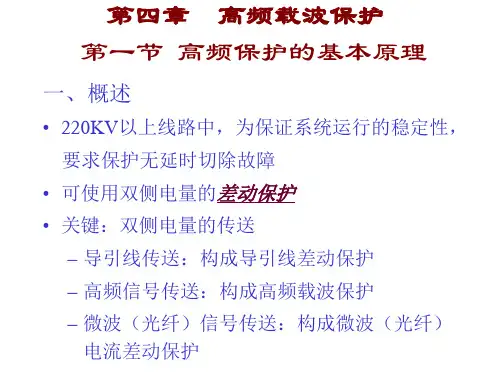

（4）输电线路的“高频纵联保护”:线路纵联保护是当线路发生故障时,使两侧开关同时快速跳闸的一种保护装置,是线路的主保护。线路两侧保护将判别量借助通信通道传送到对侧,然后,两侧分别按照对侧与本侧判别量之间的关系来判别区内故障或区外故障。判别量和通道是纵联保护装置的主要组成部分。线路纵联保护的信号通道可以是微波通道、光纤通道，或电缆线通道，而利用电力载波通信通道构成的线路纵联保护则称为电力线载波纵联保护，即高频纵联保护。 生产技术经验总结汇编
3 高频纵联保护的高频收发信机原理、调试，及故障处理

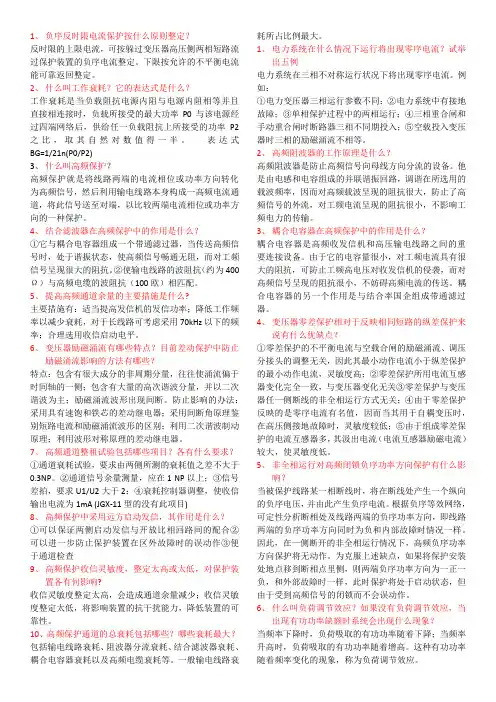

1、 负序反时限电流保护按什么原则整定？
反时限的上限电流，可按躲过变压器高压侧两相短路流过保护装置的负序电流整定。下限按允许的不平衡电流能可靠返回整定。
2、 什么叫工作衰耗？它的表达式是什么？
工作衰耗是当负载阻抗电源内阻与电源内阻相等并且直接相连接时，负载所接受的最大功率P0与该电源经过四端网络后，供给任一负载阻抗上所接受的功率P2之比，取其自然对数值得一半。 表达式BG=1/21n(P0/P2)
3、 什么叫高频保护？
高频保护就是将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
4、 结合滤波器在高频保护中的作用是什么？
①它与耦合电容器组成一个带通滤过器，当传送高频信号时，处于谐振状态，使高频信号畅通无阻，而对工频信号呈现很大的阻抗。②使输电线路的波阻抗（约为400Ω）与高频电缆的波阻抗（100欧）相匹配。
5、 提高高频通道余量的主要措施是什么?
主要措施有：适当提高发信机的发信功率；降低工作频率以减少衰耗，对于长线路可考虑采用70kHz以下的频率；合理选用收信启动电平。
6、 变压器励磁涌流有哪些特点？目前差动保护中防止励磁涌流影响的方法有哪些？
特点：包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧；包含有大量的高次谐波分量，并以二次谐波为主；励磁涌流波形出现间断。防止影响的办法：采用具有速饱和铁芯的差动继电器；采用间断角原理鉴别短路电流和励磁涌流波形的区别；利用二次谐波制动原理；利用波形对称原理的差动继电器。
7、 高频通道整租试验包括哪些项目？各有什么要求？
①通道衰耗试验，要求由两侧所测的衰耗值之差不大于0.3NP。②通道信号余量测量，应在1 NP以上；③信号差拍，要求U1/U2大于2；④衰耗控制器调整，使收信输出电流为1mA (JGX-11型的没有此项目)
8、 高频保护中采用远方启动发信，其作用是什么？
电力线路载波通讯
随着社会的进步和科技的发展，电力供应已经成为人们生活中不可或缺的部分。为了提高电力系统的安全性和可靠性，电力线路的通讯系统也逐渐发展起来。其中，电力线路载波通讯技术因其高效、可靠的特点而备受关注。本文将从电力线路载波通讯的基本原理、应用领域以及未来发展趋势等方面进行探讨。
一、基本原理
电力线路载波通讯是一种将电力线路作为传输介质的通信方式，利用电力线路本身的特性进行数据传输。其基本原理是利用频率高于电力系统运行频率的载波信号，通过调制、解调等技术手段，在电力线路中传输通信信号。通过在电力线路上布设载波通信设备，可以实现在电力线路上双向传输数据。
在电力线路载波通讯中，主要采用的载波信号频段有低频载波和高频载波两种。低频载波一般选择在2kHz到150kHz的频段，适用于远程距离传输；高频载波则选择在5MHz到150MHz的频段，适用于局域网和近距离传输。通过合理的选择载波信号频段，可以满足不同距离、不同应用场景下的通讯需求。
二、应用领域
电力线路载波通讯广泛应用于电力系统中的各个环节，为电力系统的运行提供了重要的支持。
1.远程监控和控制 电力线路载波通讯可实现对电力设备的远程监控和控制。通过在电力线路上部署载波通信终端设备，可以对电力系统中的关键设备进行实时监测，并实现对其进行远程控制。这种方式不仅提高了电力系统的运行效率，还减少了维护人员的工作量。
2.电力信息采集
电力线路载波通讯广泛应用于电力信息采集系统中。通过在电力线路上安装载波通信设备，可以实现对电量、功率因数等关键数据的采集。这些数据可以帮助电力公司实时监测电力负荷，满足用户不同需求，并进行合理的电网调度。
3.智能电网
随着智能电网的发展，电力线路载波通讯也越来越重要。通过在电力线路上布设载波通信设备，可以实现对电力系统中各个环节的智能化管理。智能电表、智能变电站等智能设备的使用，大大提高了电力系统的安全性和稳定性。

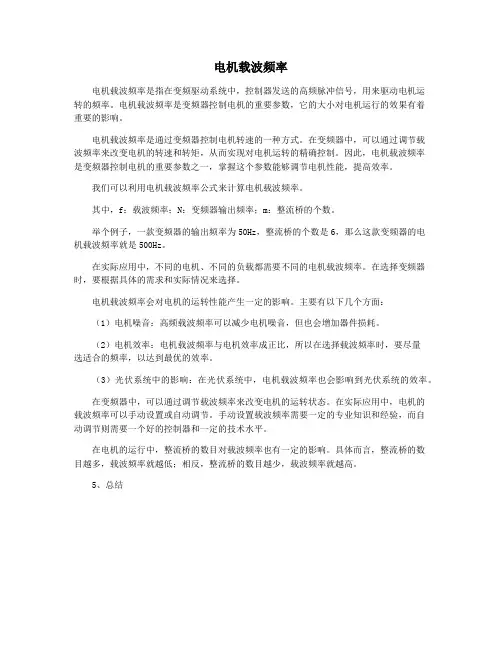

电机载波频率
电机载波频率是指在变频驱动系统中，控制器发送的高频脉冲信号，用来驱动电机运转的频率。电机载波频率是变频器控制电机的重要参数，它的大小对电机运行的效果有着重要的影响。
电机载波频率是通过变频器控制电机转速的一种方式。在变频器中，可以通过调节载波频率来改变电机的转速和转矩，从而实现对电机运转的精确控制。因此，电机载波频率是变频器控制电机的重要参数之一，掌握这个参数能够调节电机性能，提高效率。
我们可以利用电机载波频率公式来计算电机载波频率。
其中，f：载波频率；N：变频器输出频率；m：整流桥的个数。
举个例子，一款变频器的输出频率为50Hz，整流桥的个数是6，那么这款变频器的电机载波频率就是500Hz。
在实际应用中，不同的电机、不同的负载都需要不同的电机载波频率。在选择变频器时，要根据具体的需求和实际情况来选择。
电机载波频率会对电机的运转性能产生一定的影响。主要有以下几个方面：
（1）电机噪音：高频载波频率可以减少电机噪音，但也会增加器件损耗。
（2）电机效率：电机载波频率与电机效率成正比，所以在选择载波频率时，要尽量选适合的频率，以达到最优的效率。
（3）光伏系统中的影响：在光伏系统中，电机载波频率也会影响到光伏系统的效率。
在变频器中，可以通过调节载波频率来改变电机的运转状态。在实际应用中，电机的载波频率可以手动设置或自动调节。手动设置载波频率需要一定的专业知识和经验，而自动调节则需要一个好的控制器和一定的技术水平。
在电机的运行中，整流桥的数目对载波频率也有一定的影响。具体而言，整流桥的数目越多，载波频率就越低；相反，整流桥的数目越少，载波频率就越高。
5、总结
