PCB阻抗知识讲解

pcb测试阻抗标准PCB测试阻抗标准是确保PCB板性能和质量的重要环节之一，其目的是确保PCB板上信号的传输质量和稳定性。

本文将详细说明PCB 测试阻抗标准的各个方面，包括阻抗的基本概念、测试方法、标准规范以及实际应用等。

一、阻抗的基本概念阻抗是指电路或元件对电流的阻力，它由电阻、电感和电容组成。

在PCB板上，信号传输是通过铜箔走线进行的，而这些铜箔走线可以等效为一系列的电阻、电感和电容元件。

因此，PCB板的阻抗是衡量信号传输质量和稳定性的重要指标。

二、阻抗测试方法1．传输线法：传输线法是一种常用的阻抗测试方法，它通过在PCB板上测量传输线的电学特性来计算阻抗。

具体来说，传输线法通过测量传输线的长度、宽度和厚度等参数，以及传输线的距离地面的高度等参数，来计算阻抗。

2．反射法：反射法是一种通过测量信号反射程度来测试阻抗的方法。

该方法通过在PCB板上的信号线上发送信号，并测量反射信号的幅度和相位来计算阻抗。

3．探针法：探针法是一种通过使用探针直接接触PCB板上的信号线来测试阻抗的方法。

该方法使用高精度的探针和测量仪器，可以快速、准确地测试阻抗。

三、阻抗标准规范不同的行业和应用领域有不同的阻抗标准规范。

在PCB设计中，通常采用IPC-2552标准规范，该规范将PCB板的阻抗分为5个等级，分别是：1．25 ohm（低阻抗）：主要用于低频信号传输，如电源电压和接地线等。

2．50 ohm（标准阻抗）：主要用于数字信号和高速模拟信号传输。

3．60 ohm（较高阻抗）：主要用于音频信号传输和一些特定的模拟信号传输。

4．100 ohm（高阻抗）：主要用于时钟信号和其他高速数字信号传输。

5．无等级（自定义阻抗）：用户可以根据自己的需要自定义阻抗值。

四、实际应用在PCB设计中，阻抗测试是确保信号传输质量和稳定性的重要环节之一。

首先，在PCB板的设计阶段，需要根据实际应用需求来确定所需的阻抗值，并选择合适的传输线和元件来满足阻抗要求。

PCB电路板PCB阻抗计算在PCB电路板上，信号传输通过导线和平面层完成，信号的传输速度会受到导线和平面之间的阻抗匹配影响。

如果导线和平面之间的阻抗不匹配，信号反射和干扰可能会发生，导致信号品质下降甚至无法正常传输。

为了保证PCB电路板上的信号传输性能，我们需要计算和控制PCB电路板上的阻抗。

下面将介绍PCB阻抗计算的一般步骤和常见方法。

1.理论基础：PCB阻抗计算的理论基础是电磁场理论和电路分析。

其中，电磁场理论涉及导线和平面之间的电感、电容和电阻；而电路分析则涉及传输线和电源之间的线路电感、电容和电阻。

2.PCB结构：3.PCB阻抗计算的步骤：-确定所需阻抗数值：在设计PCB电路板之前，需要根据电路需求和信号特性确定所需的阻抗数值。

常见的阻抗数值有50欧姆和75欧姆。

-确定PCB结构：根据电路需求和阻抗数值，设计PCB的信号层、地层和电源层。

一般来说，信号层之间的间距较小，而信号层与地层或电源层之间的间距较大。

-计算阻抗：使用专业的PCB设计软件或在线计算工具，根据PCB结构和阻抗数值计算阻抗。

一些常见的计算方法包括物理建模方法、电路模型方法和数值模拟方法。

-优化PCB布局：根据计算结果，对PCB的布局进行优化。

可以根据需要调整信号层、地层和电源层之间的间距，或者增加层间引距、增加屏蔽层等。

-信号完整性分析：使用信号完整性分析工具对PCB布局进行验证，检查信号的传输性能是否满足要求。

如果存在问题，可以对PCB进行进一步优化。

4.常见的PCB阻抗计算方法：-物理建模方法：根据导线和平面的尺寸、距离和材料参数，使用物理公式计算阻抗。

这种方法适用于简单的PCB结构和导线几何形状。

-电路模型方法：根据传输线电路模型，将PCB导线抽象为等效电路元件，使用电路分析方法计算阻抗。

这种方法适用于复杂的PCB结构和高速信号传输。

-数值模拟方法：使用计算机仿真软件，对PCB结构进行数值模拟，计算阻抗。

这种方法适用于不规则的PCB结构和高频信号传输。

PCB阻抗设计及计算教程PCB阻抗设计及计算是电路设计与布局中的重要一环，它对于保证电路性能、抑制信号干扰和提高系统稳定性具有至关重要的作用。

本文将介绍PCB阻抗的基本概念，阻抗设计的目标和方法，并详细解释如何进行PCB阻抗计算。

1.基本概念：在PCB设计中，阻抗是指电流或信号在电路板上的传输时遇到的阻碍。

阻抗主要由导线、平面、空气等介质的特性决定。

常见的阻抗有单端阻抗和差分阻抗。

2.阻抗设计的目标：(1)确保信号完整性：通过控制阻抗，避免信号的反射和损耗，确保信号的完整性，避免信号失真以及噪声和串扰的引入。

(2)抑制系统的电磁辐射：通过设计合适的阻抗，减少电流的回流路径，降低系统的电磁辐射水平，提高抗干扰能力。

(3)提高系统的工作稳定性：通过阻抗设计和匹配，使得信号传输更加稳定，避免因阻抗不匹配引起的系统不稳定和故障。

3.阻抗设计的方法：(1)常规PCB布局：根据电路需求和信号速度，尽量避免使用过长过窄的线路，减小阻抗不匹配和信号失真的可能性。

(2)地线的设计：地线是设计阻抗的重要因素之一，它应该尽量宽而平，以减小阻抗，提高地线的传输能力。

(3)控制环境因素：根据设计需求，合理选择PCB板材和层间距，控制介质常数，进而控制阻抗值。

(4)信号层堆叠：通过合理的层次规划和PCB板厚度选择，控制信号层之间的间距和层间介质特性，达到要求的阻抗。

4.PCB阻抗计算：(1)阻抗计算规则：根据线宽、线距和介质常数等参数，可以使用在线计算软件或公式进行阻抗计算。

常用的公式有微带线和线间微带线的计算公式。

(2)使用在线计算软件：目前市面上有许多免费的在线阻抗计算软件，只需输入所需参数即可得到计算结果。

(3)使用电磁仿真软件：对于复杂的PCB设计，可以使用电磁仿真软件进行阻抗计算，如ADS、CST等软件。

仿真软件可以更加准确地计算阻抗，并考虑复杂的环境因素。

总结：PCB阻抗设计及计算是PCB设计中不可忽视的一环，它对电路性能和系统稳定性具有重要影响。

PCB的阻抗设计PCB（Printed Circuit Board，印刷电路板）是电子产品中最重要的组成部分之一，其设计和制造质量直接影响产品的性能和可靠性。

阻抗设计是PCB设计的一个重要方面，它涉及到电路板的层间耦合、反射和传播延迟等参数。

在本文中，我将详细介绍PCB阻抗设计的原理、方法和注意事项。

首先，我们需要了解阻抗的定义。

在电学中，阻抗是指电流和电压之间的比率。

对于PCB来说，阻抗特指信号的电流和电压在PCB导线上的传播特性。

设计阻抗是为了确保信号在PCB上以期望的速度传播，并减少信号的反射和干扰。

阻抗设计的首要目标是匹配信号源和负载的阻抗。

信号源的输出阻抗和负载的输入阻抗应该与PCB设计的阻抗相匹配。

这样，信号能够完全传输到负载端，减少信号的反射和失真。

PCB阻抗设计的方法主要包括以下几个方面：1.选择合适的PCB材料：PCB材料对阻抗有很大的影响。

不同的材料具有不同的介电常数和介电损耗因子，会导致不同的信号传播速度和阻抗特性。

因此，在PCB阻抗设计中，应选择合适的材料以满足要求的阻抗。

2.控制PCB线宽和线间距：PCB线宽和线间距的选择也会影响阻抗。

一般来说，线宽越宽，阻抗越低，线间距越宽，阻抗越高。

因此，在设计PCB时，需要根据要求的阻抗选择合适的线宽和线间距。

3.添加阻抗控制结构：为了实现特定的阻抗，可以在PCB设计中添加阻抗控制结构，如阻抗微带线、差分线和阻抗转换器等。

这些结构可以在特定位置和距离上调整阻抗。

4.使用阻抗计算工具：在PCB阻抗设计中，可以使用专门的阻抗计算工具来计算和模拟阻抗。

这些工具可以帮助设计师根据所选材料和几何参数来优化阻抗。

此外，在进行PCB阻抗设计时，还需要注意以下几个方面：1.阻抗的一致性：在整个PCB中，同一条信号线的阻抗应保持一致，以避免信号的干扰和失真。

这要求PCB上的线宽和线间距要一致，并且要控制好线的长度。

2.制造工艺影响：PCB阻抗设计并不仅仅是在设计阶段进行的，而且还需要考虑到制造工艺对阻抗的影响。

PCB常用阻抗设计方案及叠层PCB（Printed Circuit Board，印刷电路板）是电子设备中最常见的一种电路板，用于连接和支持电子组件。

在PCB设计中，阻抗是一个重要的考虑因素，特别是在高频电路和信号传输中。

以下是PCB常用阻抗设计方案及叠层的介绍：1.阻抗定义和常见值：阻抗是指电路中电流和电压之间的比率，表示电路对交流信号的阻碍程度。

在PCB设计中，常见的阻抗值包括50Ω，75Ω和100Ω等，其中50Ω应用最为广泛。

2.单层PCB阻抗设计：在单层PCB设计中，通过控制信号线的宽度和距离来实现特定的阻抗值。

一般来说，信号线的宽度越宽，阻抗越低。

在设计过程中，可以使用阻抗计算工具或阻抗计算公式来确定合适的信号线宽度。

3.双层PCB阻抗设计：在双层PCB设计中，可以使用不同的叠层结构来实现特定的阻抗值。

常见的叠层结构包括两层相邻的信号层，两层信号层之间夹一层地层，以及两层信号层之间夹一层电源层等。

4.多层PCB阻抗设计：多层PCB通常包含四层或六层，在更高层数的PCB中，可以使用更复杂的阻抗设计方案。

常见的多层PCB阻抗设计方案包括均匀分布阻抗线和差分阻抗线。

5.均匀分布阻抗线：均匀分布阻抗线是指在PCB内部平面层上均匀分布的阻抗线。

通过控制平面层与信号层之间的距离和信号层上的信号线宽度，可以实现特定的阻抗值。

这种设计方案适用于高频电路和差分信号传输。

6.差分阻抗线：差分阻抗线是指将信号和其反相信号同时传输在两条平行的信号线上。

差分信号传输具有很好的抗干扰能力和信号完整性。

在PCB设计中，通过控制差分信号线和地线之间的距离和信号线宽度，可以实现特定的阻抗值。

总之，PCB阻抗设计是非常重要的一部分，在高频电路和信号传输中尤其关键。

通过合理选择信号线宽度、距离以及叠层结构等设计参数，可以实现所需的阻抗值。

在PCB设计过程中，可以借助专业的设计软件和计算工具，以及参考相关的设计规范和指南来进行阻抗设计。

PCB阻抗设计及计算教程首先，我们需要了解什么是PCB阻抗。

在PCB设计中，阻抗是指电流在信号线上传播时所遇到的电阻和电感的综合效应。

在高频信号传输中，信号的衰减和失真与电路的阻抗密切相关。

为了设计出满足要求的阻抗，首先需要选择合适的 PCB 材料。

PCB材料的电性能参数直接影响到线宽和间隔的选择。

常用的 PCB 材料有FR-4、Rogers等。

接下来，我们来介绍几种常见的PCB阻抗设计计算方法。

1. 单条微带线（Microstrip）单条微带线是最常见的PCB传输线形式。

它是由一个导线和地板之间的基底（多层结构中还有介质层）组成，导线通常用铜来制作。

在设计单条微带线时，我们需要确定线宽和介电常数，通过下面的公式计算阻抗：Z = Zo/sqrt(Er)其中Z是阻抗，Zo是选择的参考阻抗，Er是介电常数。

2. 差分微带线（Differential Microstrip）差分微带线通常用于高速差分信号传输。

它与单条微带线的区别在于，它需要考虑两个导线之间的耦合效应。

差分微带线的阻抗计算可以通过类似于单条微带线的公式进行。

3.高速数字电路的阻抗设计在高速数字电路设计中，通常使用等电平微波阻抗设计方法。

这种方法是通过控制信号线两边的地形设计和调整线宽来实现的。

根据信号的上升时间和频率要求，可以通过仿真软件模拟不同线宽和间隔的组合，最终选择合适的参数。

4.使用在线计算工具除了手动计算，现在有很多在线工具可以帮助我们进行PCB阻抗设计。

这些工具通常基于已建立的模型和经验，可以快速准确地计算出所需的参数。

可以并使用可靠的在线PCB阻抗计算工具进行设计。

在实际应用中，还需要考虑布线的布局、信号线的分布和复杂网络中的设计等因素。

因此，除了以上介绍的基础阻抗设计和计算方法外，也需要结合实际情况进行综合考虑。

总之，PCB阻抗设计及计算是电子工程中非常重要且复杂的一部分。

只有确保阻抗的准确设计，才能保证信号传输的稳定性和可靠性。

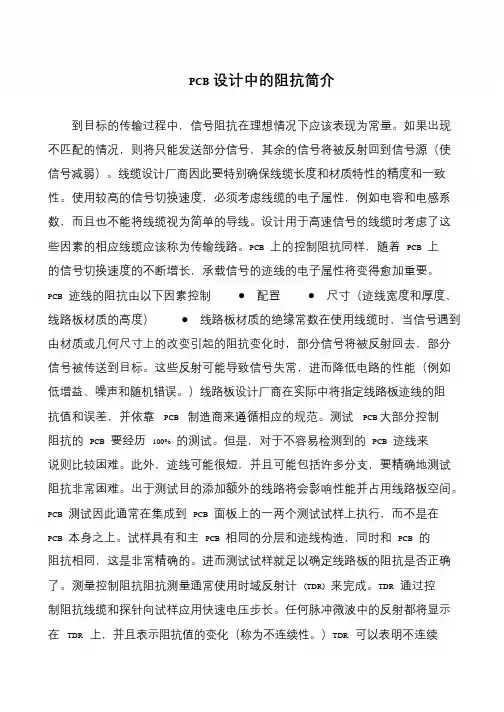

PCB设计中的阻抗简介到目标的传输过程中，信号阻抗在理想情况下应该表现为常量。

如果出现不匹配的情况，则将只能发送部分信号，其余的信号将被反射回到信号源（使信号减弱）。

线缆设计厂商因此要特别确保线缆长度和材质特性的精度和一致性。

使用较高的信号切换速度，必须考虑线缆的电子属性，例如电容和电感系数，而且也不能将线缆视为简单的导线。

设计用于高速信号的线缆时考虑了这些因素的相应线缆应该称为传输线路。

PCB 上的控制阻抗同样，随着PCB 上的信号切换速度的不断增长，承载信号的迹线的电子属性将变得愈加重要。

PCB 迹线的阻抗由以下因素控制●配置●尺寸（迹线宽度和厚度、线路板材质的高度）●线路板材质的绝缘常数在使用线缆时，当信号遇到由材质或几何尺寸上的改变引起的阻抗变化时，部分信号将被反射回去，部分信号被传送到目标。

这些反射可能导致信号失常，进而降低电路的性能（例如低增益、噪声和随机错误。

）线路板设计厂商在实际中将指定线路板迹线的阻抗值和误差，并依靠PCB 制造商来遵循相应的规范。

测试PCB 大部分控制阻抗的PCB 要经历100% 的测试。

但是，对于不容易检测到的PCB 迹线来说则比较困难。

此外，迹线可能很短，并且可能包括许多分支，要精确地测试阻抗非常困难。

出于测试目的添加额外的线路将会影响性能并占用线路板空间。

PCB 测试因此通常在集成到PCB 面板上的一两个测试试样上执行，而不是在PCB 本身之上。

试样具有和主PCB 相同的分层和迹线构造，同时和PCB 的阻抗相同，这是非常精确的。

进而测试试样就足以确定线路板的阻抗是否正确了。

测量控制阻抗阻抗测量通常使用时域反射计(TDR) 来完成。

TDR 通过控制阻抗线缆和探针向试样应用快速电压步长。

任何脉冲微波中的反射都将显示在TDR 上，并且表示阻抗值的变化（称为不连续性。

）TDR 可以表明不连续。

PCB线路板常用阻抗设计及叠层结构PCB线路板的设计中，阻抗是一个重要的考虑因素。

阻抗设计是为了保证信号传输的质量和可靠性。

阻抗是指电流和电压之间的相对比例。

在PCB线路板设计中，要求电路中的高速和高频信号传输能够保持最佳的传输质量，所以需要对不同的信号进行不同的阻抗设计。

本文主要介绍PCB线路板常用的阻抗设计及叠层结构。

一、阻抗概述阻抗是电路中的一个重要参数，它描述了电路中电流和电压的关系。

在高速传输的PCB设计中，考虑阻抗的阻抗匹配特性，以尽量减少信号的反射和干扰，确保信号传输质量的稳定和可靠。

二、常用的阻抗设计1、单端阻抗设计单端阻抗设计是在单层PCB上完成的，适用于低频和中频的信号传输。

设计单端阻抗的目的是保持信号传输线的特性阻抗在设计范围内。

单端阻抗设计要考虑线宽、线距、板厚等因素，可通过常见的PCB设计软件实现。

2、差分阻抗设计差分阻抗设计是应用于高速传输的场合，旨在提高信号传输质量与带宽。

差分阻抗是指正负极性间的信号传输线阻抗，它相对于地线的阻抗相等。

差分阻抗的设计需要考虑线宽、线距、板层、板厚等因素，同时需要对信号输入端口的匹配进行优化。

三、常用的PCB线路板叠层开发结构1、4层板结构4层板结构是常见的PCB线路板设计中的最简单的叠层结构。

它包括两个内层地面层和两个信号层。

它通常被用于低频和中频电路设计，因为它具有较低的成本和更好的EMI性能。

2、6层板结构6层板结构是在4层的基础上增加信号层和地面层，同时也增加了堆叠方式的选择。

这使得6层板结构适用于更高频的应用程序，因为它具有更好的阻抗控制和EMI性能。

3、8层板结构8层板结构包括4层信号层和4层地面层。

在8层板结构中，可以通过两个内层地面层的特殊排布减少串扰，这使得它成为高速传输PCB线路板设计的理想选择。

此外，在PCB线路板设计中，8层板结构通常用于高密度板级设计，因为它提供更多的丰富选项和更好的EMI性能。

四、总结阻抗设计是PCB线路板设计中的一个重要环节，它要求传输线的特性阻抗能够稳定在设计范围内。

史上最详细最通俗易懂的PCB阻抗控制说明烟台花无缺版权所有，未经书面许可，严禁以任何形式拷贝复制及扩散目录一、什么是PCB阻抗？二、为什么要控制PCB阻抗？三、阻抗不连续的PCB板会怎样？四、PCB常用阻抗控制值五、影响PCB阻抗的因素以及计算方法六、PCB阻抗控制实例（SDI板阻抗控制）七、反思一、什么是PCB阻抗？1.1.阻抗：在具有电阻、电感和的电路里，对电路中的电流所起的阻碍作用叫做阻抗。

它常用Z表示，是一个复数，实部称为电阻，虚部称为电抗。

阻抗的单位是欧姆。

1.2.我们常说的PCB阻抗其实是PCB的特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。

在信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，传输线等效成一个电阻，我们把这个等效的电阻称为传输线的特性阻抗Z。

阻抗是电阻与电抗在向量上的和。

1.3 阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。

在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。

电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。

但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。

电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。

它们的计量单位与电阻一样是Ω，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。

此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。

二、为什么要控制PCB阻抗？2.1阻抗匹配（Impedance matching ）是微波电子学里的一部分，主要用于上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

PCB阻抗设计参考PCB阻抗设计在电路板的布局和信号传输中起着关键作用。

准确控制PCB阻抗可以避免信号失真、干扰和反射，从而提高电路的性能和可靠性。

本文将介绍PCB阻抗设计的参考指南，包括阻抗定义、计算方法、常见问题和解决方案等。

一、阻抗定义二、阻抗计算方法1.微带线阻抗计算微带线是一种常用的导线结构，由一层导体贴在绝缘基板上形成。

它的阻抗取决于导线的宽度、厚度、介电常数和信号频率。

常用的计算公式有EMPIRICAL、NEHARI、WADSWORTH等。

2.差分微带线阻抗计算差分微带线由两个平行的微带线组成，可以用于高速差分信号传输。

由于差分模式下的返回路径电流的抵消作用，它具有较低的辐射和串扰噪声。

差分微带线的阻抗计算需要考虑线宽、间距、厚度等参数。

3.同轴线阻抗计算同轴线是一种由内导体、绝缘层和外导体组成的导线结构，常用于高频信号传输。

同轴线的阻抗计算与微带线的方法类似，但需要考虑内外导体的尺寸和材料特性。

4.斑点线阻抗计算斑点线是一种用于高频和微波应用的导线结构，由封闭的金属环组成。

它的阻抗计算较为复杂，需要考虑金属环的几何形状、内外直径、材料特性等。

三、常见问题和解决方案1.阻抗匹配在高速信号传输中，阻抗匹配非常重要。

当信号源和负载之间的阻抗不匹配时，会产生信号反射和传输损耗。

为了避免阻抗不匹配，可以使用匹配电路、同轴线、差分信号等技术。

2.阻抗控制3.阻抗测试在PCB制造过程中，阻抗测试是一项必要的工序。

常用的测试方法有时域反射法（TDR）、嵌入式测试点法（ETP）、特定阻抗法等。

测试结果应与设计要求进行比较，以确保阻抗控制的准确性。

4.阻抗匹配网络当设计中存在阻抗不匹配时，可以使用阻抗匹配网络来实现阻抗转换。

常用的匹配网络包括LC匹配电路、微带线转换器等。

匹配网络的设计需要考虑频率响应、信号损耗、功率容量等因素。

综上所述，PCB阻抗设计是电路板设计中的重要环节。

准确控制PCB阻抗可以提高电路性能和可靠性，减少信号失真和干扰。

PCB阻抗计算参数说明PCB阻抗计算是在PCB设计中非常重要的一项工作，它决定了电路板上信号传输的质量和可靠性。

在进行阻抗计算时，需要考虑多种参数和因素。

下面将从基本概念、计算公式、影响因素等方面详细介绍PCB阻抗计算的参数说明。

一、基本概念1.阻抗(Z)：指电路中存在的电阻和电位器之外的其他两种元件，即电抗和复阻抗等因素的总合。

2.导体宽度(W)：指导体（如微带线）的宽度，单位为米(m)。

3.导体高度(H)：指导体（如微带线）的厚度或高度，单位为米(m)。

4.信号层介电常数(Er)：指信号层（正常情况下为相对于大地的第一层）的介电常数。

5.信号层高度(Hd)：指信号层（正常情况下为相对于大地的第一层）到大地的垂直距离，单位为米(m)。

6.信号线层与大地的之间的介质（Er1）：指信号线层与邻近大地之间的介电常数。

7.信号线与大地层的间距(H1)：指信号线与邻近大地层之间的垂直距离，单位为米(m)。

二、计算公式1.微带线阻抗计算：Z = 87 / sqrt(Er + 1.41) * log(5.98 * H / W + 1.75 * W / H)2.引线阻抗计算：Z = 138 * log(6.75 * H / W + 1.35 * W / H)3.腐蚀电阻计算：Z=ρ/W*H其中，ρ为电阻率，单位为欧姆·米(Ω·m)。

三、影响因素1.导体几何尺寸：导体宽度和高度对阻抗有直接影响，一般情况下，导体宽度越大、高度越小，阻抗越小。

2.介质材料：材料的介电常数对阻抗有重要影响，一般情况下，介电常数越大，阻抗越小。

3.介质厚度：信号线与邻近大地间的介质厚度对阻抗也有直接影响，一般情况下，介质越厚，阻抗越小。

4.信号线层与大地的通过孔：通过孔的存在也会对阻抗产生影响，一般情况下，通过孔越多，阻抗越大。

5.线宽/孔径比：线宽与孔径之比也会影响阻抗，一般情况下，线宽与孔径之比越小，阻抗越大。

PCB的阻抗设计PCB(印刷电路板)的阻抗设计是指在电路板设计过程中，对于信号传输线的特性阻抗进行设计和控制，以确保电路板上的信号传输质量和稳定性。

阻抗匹配是一种基本的电路设计要求，特别是在高频和高速电路中更为重要。

本文将详细介绍PCB的阻抗设计。

PCB的阻抗设计的基本原理是通过控制信号传输线的几何尺寸和材料特性来实现。

在PCB设计中，常见的传输线类型包括微带线和同轴线。

微带线是在电路板表面上的一条带状导线，而同轴线是一种环绕在中心导体周围的导体层。

这两种传输线类型都可以用于高速信号传输和阻抗匹配。

首先，对于微带线的阻抗设计，几何尺寸是关键要素。

微带线的宽度、高度和介电常数决定了其阻抗值。

通常，通过调整微带线的宽度来控制阻抗值。

在设计过程中，可以使用一些计算工具，如阻抗计算器或PCB设计软件，来帮助确定所需的微带线宽度以实现所需的阻抗值。

此外，选择合适的基底材料也是必要的。

常用的基底材料有FR-4、RO4003C等，它们具有不同的介电常数和损耗因子，需要根据设计要求选择合适的材料。

其次，对于同轴线的阻抗设计，几何尺寸同样也是关键因素。

同轴线的内外导体尺寸和基底材料的介电常数是决定其阻抗值的主要因素。

与微带线不同的是，同轴线的阻抗设计更为复杂，需要考虑内外导体的尺寸比例以及基底材料的选择。

同样地，可以使用专门的工具和软件来计算和设计所需的同轴线阻抗。

除了几何尺寸和材料选择，PCB的阻抗设计还需要考虑布线规则和布局，以减少信号传输线之间的相互干扰和串扰。

对于高速和高频电路，常见的设计方法包括差分信号布线和层间叠加。

差分信号布线可以减少信号线之间的干扰，并提高抗干扰能力。

层间叠加则可以通过在信号和地线之间添加信号平面，降低信号线之间的串扰。

最后，阻抗设计还需要考虑信号的传输距离和数据速率。

对于高速信号传输和长距离传输，需要更精确地控制阻抗匹配。

此时，可以采用一些特殊的技术，如阻抗匹配微调器和电缆补偿器，以进一步优化阻抗匹配。

PCB设计中的特性阻抗特性阻抗（Characteristic Impedance）是指传输线上电流和电压之间的比率，表示传输线上电流和电压之间的关系。

在PCB设计中，特性阻抗是十分重要的参数，它直接影响信号传输的性能和可靠性。

本文将详细介绍特性阻抗的概念、计算方法和影响因素。

一、特性阻抗的概念特性阻抗是指传输线上单位长度内阻抗的数值，单位为欧姆（Ω）。

它决定了传输线上电流和电压的比率，即电压波形和电流波形的传输特性。

特性阻抗可以看作是一种参数，表示了传输线在单位长度内能够传输电信号的能力。

特性阻抗可以通过传输线的物理特性和几何参数来确定，主要包括导体厚度、介质相对介电常数、导体间距、信号层到地层的间距等因素。

特性阻抗与线宽、线间距和介质常数、几何形状等有关。

二、特性阻抗的计算方法特性阻抗的计算方法有多种，常用的有理论计算方法和仿真/实测方法。

1.理论计算方法理论计算方法包括微带线计算、同轴线计算和矩形波导计算方法。

其中微带线计算方法是最常用的一种计算特性阻抗的方法，它适用于堆叠结构、分层结构和印制电路板等实际应用。

微带线的特性阻抗可以通过以下公式计算：Z0 = (138 / sqr t(εr + 1.41)) * (ln(5.98H / (0.8W + T)) + 1)其中，Z0为特性阻抗，εr为介质相对介电常数，H为介质厚度，W为导体宽度，T为导体厚度。

2.仿真/实测方法仿真/实测方法是通过使用电磁仿真软件或实验测量等手段来计算特性阻抗。

这种方法更加准确，能够考虑更多的因素，例如边缘效应和电磁耦合。

借助电磁仿真软件，可以通过建立PCB布局和层堆叠的模型来模拟电磁波在传输线上的传播过程，从而得到特性阻抗。

在仿真过程中，需要设置准确的物理材料参数和几何参数，并考虑信号源、负载、阻抗匹配、电磁兼容性等因素。

3.实测方法实测方法是通过使用高频测试器件，例如网络分析仪，来测量特性阻抗。

这种方法可以直接测量PCB上的传输线特性，直观可靠，但需要相应的测试设备和测试技术。

pcb板特征阻抗PCB板特征阻抗PCB板（Printed Circuit Board，印制电路板）是现代电子设备中必不可少的一部分。

它承载着电子器件之间的连接，而特征阻抗则是PCB板设计中一个重要的参数。

本文将详细介绍PCB板特征阻抗的概念、影响因素以及如何设计满足特定特征阻抗要求的PCB板。

一、特征阻抗的概念特征阻抗（Characteristic Impedance）是指在信号传输线上，单位长度内所存在的电阻和电抗的比值。

它是PCB板上信号传输的基本特性之一，直接影响着信号的传输速率、信号完整性以及抗干扰能力。

二、影响特征阻抗的因素1. PCB板材料：PCB板材料的介电常数以及介电损耗tangent delta 是影响特征阻抗的重要因素。

不同材料的特征阻抗范围也不同，常见的材料如FR-4、RF高频板材等都有其特定的特征阻抗范围。

2. PCB板层间结构：PCB板的层间结构（包括层数、堆叠方式等）也会对特征阻抗产生影响。

较高层数的PCB板往往会有较大的特征阻抗变化，因此在设计多层PCB板时需要特别注意。

3. 信号线距离：信号线与地线之间的距离也会对特征阻抗造成影响。

较小的信号线距离可以使特征阻抗变得更高，而较大的信号线距离则会使特征阻抗变得更低。

4. 信号线宽度：信号线宽度直接决定了信号线的阻抗值，较宽的信号线会使特征阻抗变得更低，而较窄的信号线则会使特征阻抗变得更高。

5. 环境温度：环境温度的变化也会对特征阻抗产生一定的影响。

温度的变化会导致PCB板材料的热胀冷缩，从而改变特征阻抗。

三、设计满足特定特征阻抗要求的PCB板要设计满足特定特征阻抗要求的PCB板，可以采取以下措施：1. 合理选择PCB板材料：根据特征阻抗要求选择合适的PCB板材料，不同材料的特征阻抗范围不同，需要根据具体情况进行选择。

2. 控制PCB板的层间结构：在设计多层PCB板时，需要控制好层间结构，避免因层数过多导致特征阻抗变化较大。

PCB阻抗设计及计算简介PCB阻抗设计及计算简介特性阻抗的定义•何谓特性阻抗（Characteristic Impedance ，Z0）•电子设备传输信号线中，其高频信号在传输线中传播时所遇到的阻力称之为特性阻抗;包括阻抗、容抗、感抗等，已不再只是简单直流电的“欧姆电阻”。

•阻抗在显示电子电路，元件和元件材料的特色上是最重要的参数.阻抗(Z)一般定义为：一装置或电路在提供某特定频率的交流电(AC)时所遭遇的总阻力.•简单的说，在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

设计阻抗的目的•随着信号传送速度迅猛的提高和高频电路的广泛应用，对印刷电路板也提出了更高的要求。

印刷电路板提供的电路性能必须能够使信号在传输过程中不发生反射现象，信号保持完整，降低传输损耗，起到匹配阻抗的作用，这样才能得到完整、可靠、精确、无干扰、噪音的传输信号。

•阻抗匹配在高频设计中是很重要的，阻抗匹配与否关系到信号的质量优劣。

而阻抗匹配的目的主要在于传输线上所有高频的微波信号皆能到达负载点，不会有信号反射回源点。

•因此，在有高频信号传输的PCB板中，特性阻抗的控制是尤为重要的。

•当选定板材类型和完成高频线路或高速数字线路的PCB 设计之后，则特性阻抗值已确定，但是真正要做到预计的特性阻抗或实际控制在预计的特性阻抗值的范围内，只有通过PCB生产加工过程的管理与控制才能达到。

•从PCB制造的角度来讲，影响阻抗和关键因素主要有：–线宽（w）–线距（s）、–线厚（t）、–介质厚度（h）–介质常数（Dk）εr相对电容率(原俗称Dk介质常数)，白容生对此有研究和专门诠释。

注：其实阻焊也对阻抗有影响，只是由于阻焊层贴在介质上，导致介电常数增大，将此归于介电常数的影响，阻抗值会相应减少4%•如上图所示–Z0与线宽W成反比，线宽越大，Z0越小；–Z0与铜厚成反比，铜厚越厚，Z0越小；–Z0与介质厚度成正比，介质厚度越厚，Z0越大；–Z0与介质介电常数的平方根成反比，介电常数越大，Z0越小。
