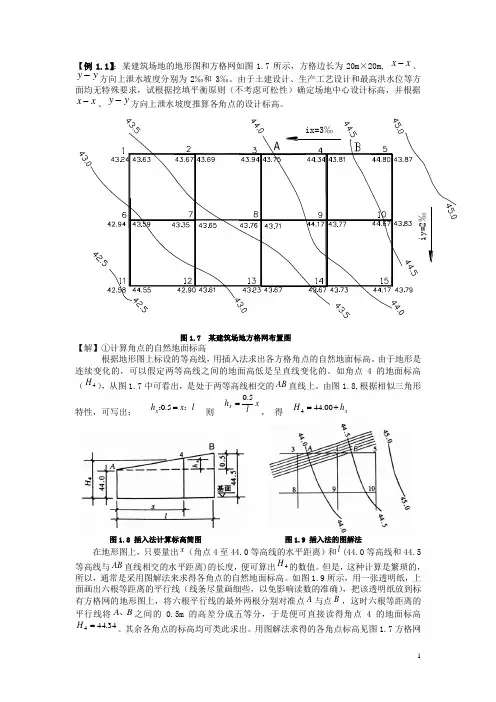

1 【例1.1】：某建筑场地的地形图和方格网如图1.7所示，方格边长为20m×20m, xx、yy方向上泄水坡度分别为2‰和3‰。由于土建设计、生产工艺设计和最高洪水位等方面均无特殊要求，试根据挖填平衡原则（不考虑可松性）确定场地中心设计标高，并根据xx、yy方向上泄水坡度推算各角点的设计标高。
Aiy=2‰ix=3‰ 图1.7 某建筑场地方格网布置图
【解】①计算角点的自然地面标高
根据地形图上标设的等高线，用插入法求出各方格角点的自然地面标高。由于地形是连续变化的，可以假定两等高线之间的地面高低是呈直线变化的。如角点4的地面标高（4H），从图1.7中可看出，是处于两等高线相交的AB直线上。由图1.8,根据相似三角形特性，可写出： lxhx：：5.0 则 xlhx5.0， 得 xhH00.444
图1.8 插入法计算标高简图 图1.9 插入法的图解法
在地形图上，只要量出x（角点4至44.0等高线的水平距离）和l(44.0等高线和44.5等高线与AB直线相交的水平距离)的长度，便可算出4H的数值。但是，这种计算是繁琐的，所以，通常是采用图解法来求得各角点的自然地面标高。如图1.9所示，用一张透明纸，上面画出六根等距离的平行线（线条尽量画细些，以免影响读数的准确），把该透明纸放到标有方格网的地形图上，将六根平行线的最外两根分别对准点A与点B，这时六根等距离的平行线将BA、之间的0.5m的高差分成五等分，于是便可直接读得角点4的地面标高34.444H。其余各角点的标高均可类此求出。用图解法求得的各角点标高见图1.7方格网
2 角点左下角。
②计算场地设计标高H
mH79.17458.4217.4480.4424.431
mH72.698)67.4494.4290.4223.4367.4334.4494.4367.43(222mH12.525)17.4476.4335.43(444
理正深基坑二级放坡算例
简介
深基坑是指在土层中开挖的较深且边坡较陡的坑，常用于建筑物地下室、地下车库等工程。在进行深基坑开挖时，为了保证施工安全和土方稳定，需要进行放坡设计。本文将以理正深基坑为例，介绍二级放坡的算例。
算例背景
理正深基坑位于某城市的市中心，用于建设一座高层商业综合体。基坑的设计深度为25米，土层主要由黏土和砂土组成。为了保证施工过程中的安全性和土方稳定性，需要进行放坡设计。
放坡设计原则
放坡设计的主要原则如下： 1. 根据土层的物理力学性质，确定合适的边坡坡度。
2. 考虑施工过程中的振动、水位变化等因素，进行综合评估。 3. 保证基坑周边建筑物和地下管线的安全。
放坡设计步骤
放坡设计的具体步骤如下： 1. 土层调查：通过进行现场勘察和取样分析，获取土层的物理力学性质和水平分布情况。 2. 边坡稳定性计算：根据土层的力学参数，采用合适的计算方法，进行边坡稳定性计算。 3. 放坡设计：根据边坡稳定性计算结果，结合工程实际情况，确定合适的放坡尺寸和坡度。 4. 安全评估：考虑施工过程中的振动、水位变化等因素，进行综合评估，确保放坡设计的安全性。 5. 放坡施工：按照设计要求，进行放坡施工，并进行监测和检测，确保放坡过程的稳定和安全。
理正深基坑二级放坡算例
根据理正深基坑的实际情况和放坡设计原则，进行二级放坡算例。
1. 土层调查
通过进行现场勘察和取样分析，得到理正深基坑的土层情况如下： - 上部土层：10米厚度的黏土，黏性较大，强度较高。 - 下部土层：15米厚度的砂土，黏性较小，强度较低。 2. 边坡稳定性计算
根据土层的力学参数，采用合适的计算方法，进行边坡稳定性计算。假设边坡坡度为1:1，计算结果如下： - 上部土层：稳定系数为1.2，满足稳定性要求。 - 下部土层：稳定系数为0.8，不满足稳定性要求。
3. 放坡设计
根据边坡稳定性计算结果，结合工程实际情况，确定合适的放坡尺寸和坡度。为了保证施工安全和土方稳定，决定采用二级放坡设计，即在边坡中设置一个中间台阶。放坡设计如下： - 上部土层：坡度为1:1，高度为10米。 - 中间台阶：宽度为2米，高度为5米。 - 下部土层：坡度为1:1.5，高度为10米。
边坡 计算实例

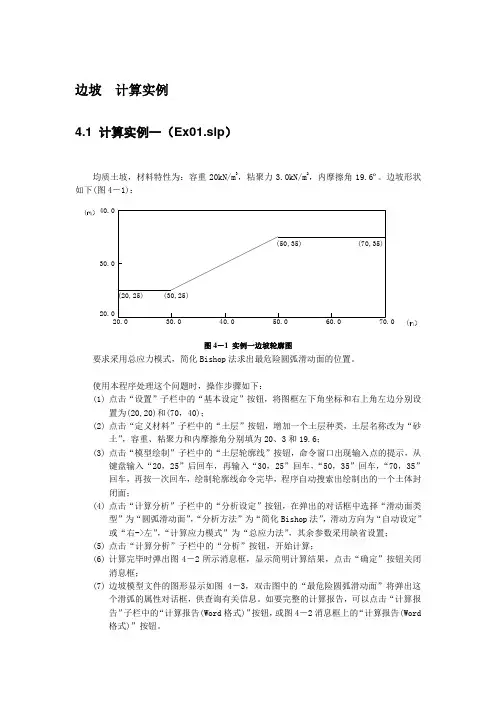

4.1 计算实例一（Ex01.slp）
均质土坡，材料特性为：容重20kN/m3，粘聚力3.0kN/m2，内摩擦角19.6º。边坡形状如下(图4－1)：
(20,25)20.030.040.020.030.050.040.070.060.0(30,25)(50,35)(70,35)((
图4－1 实例一边坡轮廓图
要求采用总应力模式，简化Bishop法求出最危险圆弧滑动面的位置。
使用本程序处理这个问题时，操作步骤如下：
(1) 点击“设置”子栏中的“基本设定”按钮，将图框左下角坐标和右上角左边分别设置为(20,20)和(70，40)；
(2) 点击“定义材料”子栏中的“土层”按钮，增加一个土层种类，土层名称改为“砂土”，容重、粘聚力和内摩擦角分别填为20、3和19.6；
(3) 点击“模型绘制”子栏中的“土层轮廓线”按钮，命令窗口出现输入点的提示，从键盘输入“20，25”后回车，再输入“30，25”回车，“50，35”回车，“70，35”回车，再按一次回车，绘制轮廓线命令完毕，程序自动搜索出绘制出的一个土体封闭面；
(4) 点击“计算分析”子栏中的“分析设定”按钮，在弹出的对话框中选择“滑动面类型”为“圆弧滑动面”，“分析方法”为“简化Bishop法”，滑动方向为“自动设定”或“右->左”，“计算应力模式”为“总应力法”，其余参数采用缺省设置；
(5) 点击“计算分析”子栏中的“分析”按钮，开始计算；
(6) 计算完毕时弹出图4－2所示消息框，显示简明计算结果，点击“确定”按钮关闭消息框；
(7) 边坡模型文件的图形显示如图4－3，双击图中的“最危险圆弧滑动面”将弹出这个滑弧的属性对话框，供查询有关信息。如要完整的计算报告，可以点击“计算报告”子栏中的“计算报告(Word格式)”按钮，或图4－2消息框上的“计算报告(Word格式)”按钮。
这个例子是1987年澳大利亚计算机应用协会(ACADS)对澳大利亚所使用的边坡稳定分析程序进行一次调查时使用的，由于这次调查工作规模较大所获得的成果比较可靠。他们给出的“裁判值”为1.0。而本软件计算结果为0.985442，误差为-1.4%。
多级边坡开挖土方计算公式
引言。
多级边坡开挖是土木工程中常见的施工方式，它可以用于道路、铁路、水利工程等领域。在进行多级边坡开挖时，需要对土方进行计算，以确保施工的安全和稳定。本文将介绍多级边坡开挖土方计算的公式及其应用。
一、多级边坡开挖土方计算公式。
1. 总土方量计算公式。
在进行多级边坡开挖时，需要计算总土方量，其计算公式如下：
总土方量 = (A1 + A2 + ... + An) H。
其中，A1、A2、...、An分别为各级边坡的横截面积，H为边坡的高度。
2. 单位面积土方量计算公式。
单位面积土方量 = (A1 + A2 + ... + An) h。
其中，h为单位面积的高度。
3. 边坡开挖量计算公式。
边坡开挖量 = (A1 + A2 + ... + An) (H1 + H2 + ... + Hn)。
其中，H1、H2、...、Hn分别为各级边坡的高度。
4. 边坡填方量计算公式。
边坡填方量 = (A1 + A2 + ... + An) (H1 + H2 + ... + Hn)。
其中，H1、H2、...、Hn分别为各级边坡的高度。 5. 边坡开挖和填方量计算公式。
边坡开挖和填方量 = (A1 + A2 + ... + An) (H1 + H2 + ... + Hn)。
其中，H1、H2、...、Hn分别为各级边坡的高度。
二、多级边坡开挖土方计算公式的应用。
1. 计算总土方量。
在进行多级边坡开挖时，首先需要计算总土方量，以确定需要开挖或填方的总量。通过上述总土方量计算公式，可以根据各级边坡的横截面积和高度来计算总土方量，从而为施工提供准确的土方量指导。
2. 计算单位面积土方量。
单位面积土方量的计算可以帮助工程师更好地掌握边坡开挖的情况，以便进行合理的施工规划和安排。通过单位面积土方量计算公式，可以根据各级边坡的横截面积和单位面积的高度来计算单位面积土方量，从而为施工提供针对性的土方量指导。
