焊接材料对焊接质量的影响焊接材料（焊条、焊丝、焊剂）的成分对焊缝金属的化学成分、组织与性能有重要的影响。
为了使焊缝金属具有所要求的成分与性能，必须保证焊接材料中有益的合金元素含量和严格控制有害杂质的含量。
1 焊缝金属的合金化（1）焊缝金属的合金化就是把所需的合金元素通过焊接材料过渡到焊缝金属（或堆焊金属）中去。
焊接中合金化的目的是补偿焊接过程中由于蒸发、氧化等原因造成的合金元素的损失，消除焊接缺陷（裂纹、气孔等）和改善焊缝金属的组织和力学性能，或者是获得具有特殊性能的堆焊金属。
对金属焊接性影响较大的合金元素主要有C、Mn、Si、Cr、Ni、Mo、Ti、V、Nb、Cu、B等；低合金钢焊接中提高热影响区淬硬倾向的元素有C、Mn、Cr、Mo、V、W、Si等；降低淬硬倾向的元素有Ti、Nb、Ta等。
还应特别注意一些微量元素的作用，如B、N、RE等。
焊接中常用的合金化方式有以下几种。
①应用合金焊丝或带极把所需要的合金元素加入焊丝、带极或板极内，配合碱性药皮或低氧、无氧焊剂进行焊接或堆焊，把合金元素过渡到焊缝或堆焊层中去。
这种合金化方式的优点是可靠，焊缝成分均匀、稳定，合金损失少；缺点是制造工艺复杂，成本高。
对于脆性材料，如硬质合金不能轧制、拔丝，故不能采用这种方式。
②应用合金药皮或非熔炼焊剂把所需要的合金元素以铁合金或纯金属的形式加入药皮或非熔炼焊剂中，配合普通焊丝使用。
这种合金化方式的优点是简单方便，制造容易，成本低；缺点是由于氧化损失较大，并有一部分合金元素残留在渣中，故合金利用率较低，合金成分不够稳定、均匀。
③应用药芯焊丝或药芯焊条药芯焊丝的截面形状是各式各样的，最简单的是具有圆形断面的，外皮可用低碳钢其他合金钢卷制而成，里面填满需要的铁合金及铁粉等物质。
用这种药芯焊丝可进行埋弧焊、气体保护焊和自保护焊，也可以在药芯焊丝表面涂上碱性药皮，制成药芯焊条。
这种合金过渡方式的优点是药芯中合金成分的配比可以任意调整，因此可行到任意成分的堆焊金属，合金的损失较少；缺点是不易制造，成本较高。
谈分析不同焊接电流下Q235B钢焊接接头金相组织Summary：Q235B是一种韧性和制造型都良好的钢，还有一定的伸长率和较好的强度，经常被用于机械零件的制造，比如建材、桥梁工程上要求相对比较高的一些焊接结构件。
本次研究就以Q235B钢作为对象，分析不通过焊接电流下其焊接接头的金相组织，结合实际的试验做简单的分析，确定出哪一种焊接电流最合适。
Keys：焊接电流，Q235B钢，焊接接头，金相组织引言：Q235B钢的运用非常的广泛，在工业上可以说是必不可少的结构件，包括了建筑方面、车辆、船舶、压力容器等等。
在实际的构件加工中，焊接接头的组织直接影响焊接接头的性能，这里产生的影响与焊接的电流有着一定的关系。
因此为了进一步保证焊接接头的无损性，都会从焊接电流上试验分析。
选取最合适的电流，确保焊接接头的金相组织，提高安全性能。
1.Q235B钢焊接接头金相组织分析在对材料的焊接过程中，鉴定和分析接头性能的重要一个手段就是金相组织分析。
在实际的焊接成型中，焊接接头的各个区域都会经手不同的热循环过程，因为所获得的组织也就存在不同，最终导致机械性能也有所不同。
在当前的一些科研和实际生产中，都会通过分析金相组织，判断焊接接头性能[1]。
焊接金属的结晶形态以及热影响区的组织变化与焊接热循环有关，也与被焊接的材料有着一定的关系，就比如本次研究的Q235B钢焊接，除了与热循环有关，与Q235B刚自身的材料也有着密切的关系。
而Q235B钢，钢的屈服点是235Mpa的碳元素结构钢，其钢材的含碳量不大于0.20%，做常温冲击实验，他的性能远远优于Q235A。
Q235B的元素含量情况：碳不大于020%，硅不大于0.35%，锰不大于1.4%，硫、磷不大于0.045%，还有铬、铜、镍的允许残余含量不能大于0.30%[2]。
2.不同焊接电流下Q235B钢焊接接头金相组织分析2.1 实验简介分析不同焊接电流下Q235B焊接接头金相组织情况，是需要通过实验的完成。
焊接工艺对钢铁材料性能的影响与优化引言：焊接是一种常见的金属连接工艺，广泛应用于制造业和建筑领域。
焊接工艺的选择和优化对于保证焊接接头的质量和性能至关重要。
本文将探讨焊接工艺对钢铁材料性能的影响，并提出一些优化方法。
一、焊接工艺对钢铁材料性能的影响1. 焊接变形：焊接过程中，由于热影响区的热膨胀和冷却收缩，焊接接头会发生变形。
焊接变形可能导致应力集中和裂纹的产生，从而降低焊接接头的强度和耐久性。
2. 焊接残余应力：焊接过程中产生的热应力和冷却应力会导致焊接接头内部残余应力的积累。
这些残余应力可能导致接头的变形、开裂和疲劳寿命的降低。
3. 焊接金属的微观结构变化：焊接过程中，熔化金属和热影响区的温度会发生显著变化，从而引起金属的相变和晶粒尺寸的变化。
这些微观结构变化可能导致焊接接头的硬度、韧性和腐蚀性能的改变。
二、焊接工艺优化的方法1. 控制焊接温度和速度：通过控制焊接过程中的温度和速度，可以减少焊接变形和残余应力的产生。
例如，采用预热和后热处理可以降低焊接接头的残余应力。
2. 选择合适的焊接材料：选择合适的焊接材料可以提高焊接接头的性能。
例如，选择具有良好可焊性和相似化学成分的焊接材料可以减少焊接接头的裂纹敏感性。
3. 优化焊接工艺参数：通过优化焊接工艺参数，可以改善焊接接头的性能。
例如，调整焊接电流、电压和焊接速度可以控制焊接接头的热输入和冷却速率，从而影响焊接接头的微观结构和性能。
4. 使用适当的焊接辅助材料：使用适当的焊接辅助材料可以改善焊接接头的性能。
例如，使用焊接保护气体可以减少氧化和夹杂物的产生，提高焊接接头的质量。
5. 进行焊接接头的后处理：通过进行焊接接头的后处理，可以进一步改善接头的性能。
例如，进行热处理可以消除残余应力和改善接头的硬度和韧性。
结论：焊接工艺对钢铁材料性能有着重要的影响。
通过控制焊接温度和速度、选择合适的焊接材料、优化焊接工艺参数、使用适当的焊接辅助材料和进行后处理，可以优化焊接接头的性能。
焊接冶金学材料-焊接性课后习题答案第一章：概述第二章：焊接性及其实验评定1.了解焊接性的基本概念。
什么是工艺焊接性？影响工艺焊接性的主要因素有哪些？答：焊接性是指同质材料或异质材料在制造工艺条件下，能够焊接形成完整接头并满足预期使用要求的能力。
影响因素：材料因素、设计因素、工艺因素、服役环境。
第三章：合金结构钢1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差异？在制定焊接工艺时要注意什么问题？答：热轧钢的强化方式有：〔1〕固溶强化，主要强化元素：Mn，Si。
〔2〕细晶强化，主要强化元素：Nb,V。
〔3〕沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：〔1〕固溶强化，主要强化元素：强的合金元素〔2〕细晶强化，主要强化元素：V,Nb,Ti,Mo〔3〕沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。
热轧钢被加热到1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的V析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A等导致韧性下降和时效敏感性增大。
制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。

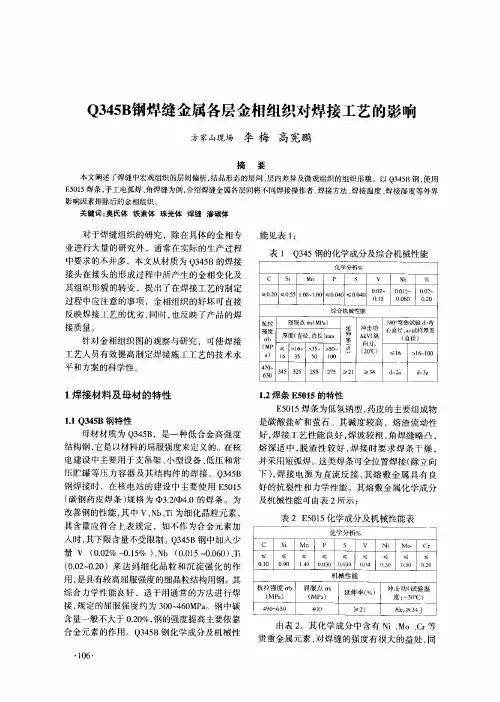

2．分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。
答:Q345钢属于热轧钢，其碳当量小于0.4％，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb到达沉淀强化作用可以消除焊接接头中的应力裂纹。
被加热到1200℃以上的热影响区过热区可能产生粗晶脆化，韧性明显降低，Q345钢经过600℃×1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。
