焊接接头的金相分析.

焊接金相分析（大纲）一概述1 定义：焊接金相分析是以焊接金属学为理论基础，密切联系焊接工艺条件，以金相分析方法来研究焊接接头的组织变化，研究焊接缺陷和接头性能与焊接方法之间的关系，是验证和提高焊接接头质量的一门试验学科。

焊接金相分析的应用：基本内容是焊接前后发生的组织、性能变化，可以应用于―――新材料焊接性分析与焊接材料焊接工艺优化；焊接结构失效分析；焊接裂缝及其他焊接缺陷产生原因分析；焊接相变过程；焊接裂缝的形态和产生机理；焊接缺陷与焊接工艺间的关系；合金元素对接头组织和性能的影响；焊缝的一次组织、二次组织与焊缝性能的关系等。

焊接金相分析设备：实体显微镜，光学显微镜，高温显微镜，TEM，SEM，XRD等等。

性能测定设备有：万能试验机（拉、压、弯），冲击试验机，各种硬度计，显微硬度计，差热分析仪，热膨胀分析仪，等等。

焊接系统工程学：焊接工程有三个分枝，即焊接冶金学、焊接工艺学和焊接力学。

它们相互联系又自成体系，焊接系统工程学简图见图1。

图1 焊接技术系统化2 焊接金相分析方法焊接金相分析方法是通过解剖试样，直接在金相显微镜下进行观察、分析或通过金相物理方法的测试检查。

焊接金相分析方法的特点：因为焊接热过程的复杂性，使焊接金相比一般金相研究更困难。

例如HAZ是母材在焊接热循环作用下形成的一系列连续变化的梯度组织区域。

焊接接头缺陷的分析是焊接金相研究的一个重要内容。

要准确、直观地检查出焊接裂缝、夹杂物、夹渣、气孔、未焊透等。

较无损探伤更准确可靠，尤其是微裂纹。

二焊接区金相试样制备方法1．焊接区金相取样方法取样原则：服从于金相分析特点和要求，充分考虑焊接接头特点和焊接工艺特点来确定焊接金相取样的部位、数量及大小。

焊接区显微组织金相样的切取方法焊接结构及焊接产品事故分析取样方法2．焊接区金相试样制备方法大型产品及焊接结构的事故分析取样，多采用气割或机械加工方法切下大块样品，然后像小型试件一样，经过切割、平整、磨光、抛光、浸蚀等一系列加工制成小金相试样。

12试验与研究焊接技术第42卷第6期2013年6月文章编号：1002—025X(2013)06—0012-03Q235钢摩擦叠焊单元成形焊接接头金相组织分析高辉，焦向东，周灿丰，陈家庆(北京石油化丁学院能源丁程先进连接技术研究巾，L、，北京102617)摘要：针对Q235钢开展了摩擦叠焊单元成形焊接试验并对在主轴转速5ooo r／r a i n．塞棒进给速度O．3nl l n]s条件下的焊接接头的显微组织和显微组织硬度进行了测试．分析了摩擦叠焊单元成形焊接接头中不同位置的金相组织结构与摩擦焊接过程中温度和压力之间的关系．以及接头中不同位置处显微组织硬度存在差异的原因该研究对Q235钢摩擦叠焊焊接工艺参数的研究及提高焊接接头的质量具有一定的指导意义关键词：Q235铜；摩擦叠埠：金相鲴织中图分类号：T G456．5文献标志码：B摩擦叠焊属于一种新型的同相连接技术，因其焊接过程中不采用电弧加热的形式，焊接接头的质量受环境压力变化影响较小，特别适合于水下作业，尤其是深水结构物的修复。

德国G K SS，英国T W l 以及巴两石油公司分别于2003年、2008年前后针对钢材料进行了摩擦叠焊设备及焊接T．艺的详细试验研究，．摩擦叠焊作为一种较新的焊接T艺，目前国内对其焊接设备和焊接T艺的研究尚处于试验窒阶段-．本文针对Q235钢开展了摩擦叠焊单元成形焊收稿日期：2012一l2—05基金项目：同家自然基金青年基金(51109005)接试验并对焊接T-艺参数为5000r／rai n，0．3m m／s 条件下的焊接接头的金相显微组织和显微组织硬度进行了测试，分析了焊接接头不同位置金相组织及显微组织硬度存在较大差异的原因，该研究对Q235钢摩擦叠焊焊接T艺参数的研究具有一定的指导意义1摩擦叠焊单元成形试验摩擦叠焊焊接过程如图l所示，其焊缝由多个单元焊接叠加而成。

因此，对于摩擦叠焊而言，能够获得质量良好的单元成形接头是焊缝成形质量保-4"-”+一+一+一-4．-一-4-”-4--”-4--一-4--一+一+一+一+--4．-一-4-一—_卜一—卜一-4-一+一+一+--4--—卜一-4--—P一-+-一—+r-—卜一+一+--4-一—+一一-4-一-4'-一+*—卜-—+一一-at-一—+一一—+-一-4---—-卜-——卜一—卜一—+一--+-一-4-由于脉冲焊维弧时间相对连续焊的时间短．因而焊接时输入的能量相对连续焊更少，焊接热输人小．所以焊接热影响区的尺寸相对更小：3结论(1)脉冲焊焊接接头组织较连续焊更为均匀．产生魏氏组织较少。

谈分析不同焊接电流下Q235B钢焊接接头金相组织Summary：Q235B是一种韧性和制造型都良好的钢，还有一定的伸长率和较好的强度，经常被用于机械零件的制造，比如建材、桥梁工程上要求相对比较高的一些焊接结构件。

本次研究就以Q235B钢作为对象，分析不通过焊接电流下其焊接接头的金相组织，结合实际的试验做简单的分析，确定出哪一种焊接电流最合适。

Keys：焊接电流，Q235B钢，焊接接头，金相组织引言：Q235B钢的运用非常的广泛，在工业上可以说是必不可少的结构件，包括了建筑方面、车辆、船舶、压力容器等等。

在实际的构件加工中，焊接接头的组织直接影响焊接接头的性能，这里产生的影响与焊接的电流有着一定的关系。

因此为了进一步保证焊接接头的无损性，都会从焊接电流上试验分析。

选取最合适的电流，确保焊接接头的金相组织，提高安全性能。

1.Q235B钢焊接接头金相组织分析在对材料的焊接过程中，鉴定和分析接头性能的重要一个手段就是金相组织分析。

在实际的焊接成型中，焊接接头的各个区域都会经手不同的热循环过程，因为所获得的组织也就存在不同，最终导致机械性能也有所不同。

在当前的一些科研和实际生产中，都会通过分析金相组织，判断焊接接头性能[1]。

焊接金属的结晶形态以及热影响区的组织变化与焊接热循环有关，也与被焊接的材料有着一定的关系，就比如本次研究的Q235B钢焊接，除了与热循环有关，与Q235B刚自身的材料也有着密切的关系。

而Q235B钢，钢的屈服点是235Mpa的碳元素结构钢，其钢材的含碳量不大于0.20%，做常温冲击实验，他的性能远远优于Q235A。

Q235B的元素含量情况：碳不大于020%，硅不大于0.35%，锰不大于1.4%，硫、磷不大于0.045%，还有铬、铜、镍的允许残余含量不能大于0.30%[2]。

2.不同焊接电流下Q235B钢焊接接头金相组织分析2.1 实验简介分析不同焊接电流下Q235B焊接接头金相组织情况，是需要通过实验的完成。

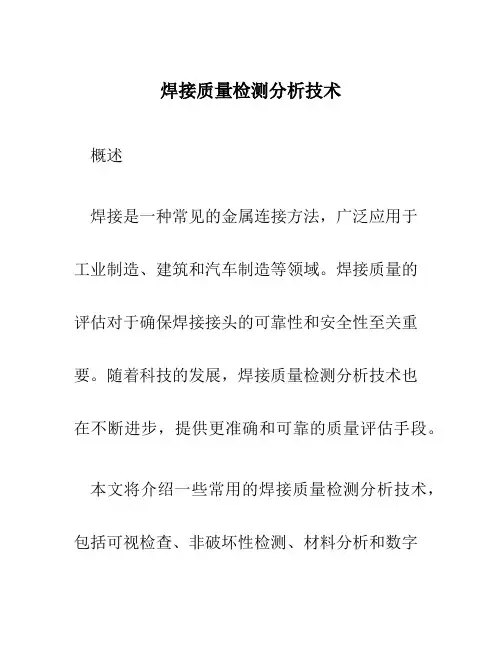

焊接质量检测分析技术概述焊接是一种常见的金属连接方法，广泛应用于工业制造、建筑和汽车制造等领域。

焊接质量的评估对于确保焊接接头的可靠性和安全性至关重要。

随着科技的发展，焊接质量检测分析技术也在不断进步，提供更准确和可靠的质量评估手段。

本文将介绍一些常用的焊接质量检测分析技术，包括可视检查、非破坏性检测、材料分析和数字化检测等。

这些技术可帮助工程师和检验人员准确评估焊接接头的质量，及时发现潜在缺陷，确保焊接工艺达到规定的标准。

1. 可视检查可视检查是最常见的焊接质量检测手段之一。

它要求操作人员利用眼睛来观察焊接接头的外观，判断是否存在焊接缺陷，如裂纹、孔洞、气孔等。

可视检查不需要特殊的设备，成本低廉，易于操作。

然而，可视检查受到操作人员主观因素的影响，不适用于检测微小缺陷，对结果的准确性有一定局限性。

2. 非破坏性检测非破坏性检测技术是一种通过检测材料内部或表面的缺陷来评估焊接质量的方法，它不会对焊接接头造成任何破坏。

常见的非破坏性检测技术包括超声波检测、射线检测、液体渗透检测和磁粉检测等。

•超声波检测：超声波检测利用超声波在材料内传播的特性来检测焊接接头的缺陷。

通过测量超声波的传播时间和信号强度，可以确定焊接接头是否存在裂纹、夹杂物等缺陷。

•射线检测：射线检测是利用X射线、γ射线或中子射线穿透材料的原理来检测焊接接头的缺陷。

通过对射线透过后的成像或测量结果进行分析，可以确定焊接接头是否存在缺陷。

•液体渗透检测：液体渗透检测利用液体渗透剂在材料表面的特性来检测焊接接头的缺陷。

液体渗透剂会渗入材料表面的微小缺陷中，并通过涂覆、渗透、去液和显像等步骤，可以观察到缺陷的存在和位置。

•磁粉检测：磁粉检测利用磁粉颗粒在磁场作用下发生磁性变化的特性来检测焊接接头的缺陷。

磁粉颗粒会在缺陷处形成磁性纹理，通过对纹理的观察可以确定焊接接头的质量。

非破坏性检测技术具有高灵敏度、高准确性和高效率的特点，可以检测到细小的焊接缺陷，并能对缺陷进行分析和评估。

实验一焊接接头组织金相分析一、实验目的1、观察与分析焊缝的各种典型结晶形态。

2、掌握低碳钢焊接接头各区域的组织变化。

二、实验装置及实验材料1、金相砂纸，从180目一1200目一套2、平板玻璃一块3、低碳钢焊接接头试片4、金相显微镜一台5、抛光机一台6、电吹风机一个7、 4％硝酸酒精溶液，无水乙醇、脱脂棉若干三、实验原理焊接过程中，焊接接头各部分经历了不同热循环，因而所得组织各异。

组织的不同，导致机械性能的变化。

对焊接接头进行金相分析，是对接头机械性能鉴定的不可缺少的环节。

焊接接头由焊缝金属和焊接热影响区金属组成，焊缝金属的结晶形态与焊接热影响区的组织变化，不仅与焊接热循环有关，也和所用的焊接材料和被焊材料有密切关系。

图1 焊缝金属的交互结晶示意图图2 C o、 R和G对结晶形态的影响（一）焊缝凝固时的结晶形态1、焊缝的交互结晶熔化焊是通过加热使被焊金属的联接处达到熔化状态，焊缝金属凝固后实现金属的焊接。

联接处的母材和焊缝金属具有交互结晶的特征，图1为母材和焊缝金属交互结晶的示意图。

由图可见，焊缝金属与联接处母材具有共同的晶粒，即熔池金属的结晶是从熔合区母材的半熔化晶粒上开始向焊缝中心成长的。

这种结晶形式称为交互结晶或联生结晶。

当晶体最易长大方向与散热最快方向一致时，晶体便优先得到成长，有的晶体由于取向不利于成长，晶粒的成长会被遏止。

这就是所谓选择长大，并形成焊缝中的柱状晶。

2、焊缝的结晶形态根据浓度过冷的结晶理论，合金的结晶形态与溶质的浓度C o、结晶速度（或晶粒长大速度）R和温度梯度G有关。

图2为C o、R和G对结晶形态的影响。

由图可见，当结晶速度R和温度梯度G不变时，随着金属中溶质浓度的提高，浓度过冷增加，从而使金属的结晶形态由平面晶变为胞状晶，胞状树枝晶，树枝状晶及等轴晶。

当合金成分一定时，结晶速度越快，浓度过冷越大，结晶形态由平面晶发展到胞状晶、树枝状晶，最后为等轴晶。

当合金成分C。

和结晶速度R一定时，随着温度梯度G的升高，浓度过冷将减小，因而结晶形态会由等轴晶变为树技晶，直至平面晶。

焊缝接头组织的金相观察分析一、实验目的1、认识焊缝区和热影响区各区段的组织特征。

2、了解焊缝金相检验方法和焊接接头的形成过程3、掌握焊接组织对性能的影响二、实验原理焊接是工业生产中用来连接金属材料的重要加工方法。

根据工艺特点不同，焊接方法又分为许多种，其中熔化焊应用得最广泛。

熔化焊的实质就是利用能量高度集中的热源，将被焊金属和填充材料快速熔化，热后冷却结晶而形成牢固接头。

由于熔化焊过程的这一特点，不仅焊缝区的金属组织与母材组织不一样，而且靠近焊缝区的母材组织也要发生变化。

这部分靠近焊缝且组织发生了变化的金属称为热影响区。

热影响区内，和焊缝距离不一样的金属由于在焊接过程中所达到的最高温度和冷却速度不一样，相当于经受了不同规范的热处理，因而最终组织也不一样。

根据组织和性能区别，焊接接头分为焊接区和焊接影响区。

焊缝区，是熔池泠凝后为铸态组织，在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶形成的柱状晶组织，焊缝金属的性能一般不低于母材性能，但易产生裂纹。

以低碳钢为例，根据热影响区内各区段在焊接过程中所达到的最高温度范围，依次分为熔合区（固相线一液相线），过热区（1100℃——固相线）；完全正火区（AC3——1100℃）；不完全旺火区（AC1～AC3）。

对易淬火钢而言，还会出现淬火组织。

热影响区如图所示如图所示（1）熔合区即融合线附近焊缝金属到基体金属的过渡部分，温度处在固相线附近与液相线之间，金属处于局部熔化状肪，晶粒十分粗大，化学成分和组织极不均匀，冷却后的组织为过热组织，呈典型的魏氏组织。

这段区域很窄（0.1-1mm）,金相观察实际上很难明显的区分出来，但该区对于焊接接头的强度、塑性都有很大影响，往往熔合线附近是裂纹和脆断的发源地。

（2）过热区（粗晶粒区）加热温度范围Tks-Tm(Tks为开始晶粒急剧长大温度，Tm 为熔点)，当加热至1100℃以上至熔点，奥氏体晶粒急剧长大，尤其在1300℃以上，奥氏体晶粒急剧粗化，焊后空冷条件下呈粗大的魏氏组织，塑性、韧性降低，使接头处易出现裂纹。

焊接接头的⾦相分析实验⼀焊接接头的⾦相分析⼀、实验⽬的1.初步掌握焊接接头⾦相试样的制备⽅法。

2.了解低碳钢、管线钢焊接接头各区域⾦相组织及分布特点。

⼆、实验内容1.⾃制低碳钢焊接接头试样，观察与分析其⾦相组织。

2.对实验室制备好的低碳钢、管线钢试样进⾏⾦相组织观察、分析和⽐对。

三、实验原理⾦属材料焊接成型的过程中，焊接接头的各区域经受了不同的热循环过程，因⽽所获得的组织也有很⼤的差异，从⽽导致机械性能的变化。

对焊接接头进⾏⾦相分析，是对接头性能进⾏分析和鉴定的⼀个重要⼿段，它在科研和⽣产中已得到了⼴泛的应⽤。

焊接接头的⾦相分析包括宏观和显微分析两⽅⾯。

宏观分析的主要内容为：⽤⾁眼、放⼤镜、或低倍显微镜（＜100×）观察与分析焊缝成形、焊缝⾦属结晶⽅向和宏观缺陷等。

图1-1是在50倍显微镜下所观察到的焊接接头的宏观照⽚：图1-1 焊接接头的宏观照⽚ 50X显微分析是借助于光学显微镜或电⼦显微镜（＞100×）进⾏观察、分析焊缝的结晶形态、焊接热影响区的组织、分布特点以及微观缺陷等。

焊接接头由焊缝⾦属、焊接热影响区及母材等三部分组成。

焊缝⾦属的结晶形态及焊接热影响区的组织变化不仅与焊接热循环有关，也和所使⽤的焊接材料及被焊材料有密切的关系。

1.焊缝的交互结晶熔化焊是通过加热使被焊⾦属的联接处达到熔化状态，焊缝⾦属凝固后实现⾦属的联接。

联接处的母材和焊缝⾦属具有交互结晶的特征，图1-2为母材和焊缝⾦属交互结晶的⽰意图。

图1-2 母材和焊缝⾦属的交互结晶由图可见，焊缝⾦属与联接处的母材具有共同的晶粒，即熔池⾦属的结晶是从熔合区母材的半熔化晶粒上开始向焊缝中⼼成长的。

这种结晶形式称为交互结晶或联⽣结晶。

当晶体最易长⼤⽅向与散热最快⽅向⼀致时，晶体便优先得到成长，有的晶体由于取向不利于成长，晶粒的成长会被抑制，这就是所谓的选择长⼤，并形成焊缝中的柱状晶。

2.不易淬⽕钢焊接热影响区⾦属的组织变化不易淬⽕钢包括低碳钢和热轧、正⽕低合⾦钢等。

焊接接头的金相组织(metallurgical structure of the weld joint )1．焊接接头的组成及区域特征典型的对接焊接接头主要由三个部分组成：（1）焊缝( weld )焊缝金属的结晶凝固冷却方式主要依靠母材金属热传导，所以液态金属结晶很自然呈柱状晶成长，且成长方向垂直于焊接熔池壁，最终汇交于熔池中部形成八字形柱状树枝晶结晶形式。

（2）熔合区( fusion zone )指焊缝与母材交接的过渡区，即熔合线处微观显示的母材半熔化区。

在焊接时，液态的焊缝金属与固态母材金属的交界面，便形成了熔合线（fusion line），即接头横截面上宏观腐蚀所显示的焊缝轮廓线。

以大多数（低碳）碳素钢和低合金钢为例：熔合区的温度处于固相线和液相线之间。

焊缝与母材产生不规则结合，形成了参差不齐的分界面。

该区晶粒十分粗大，化学成分和组织极不均匀，冷却后为过热组织。

区域很窄，金相观察难以区分，但对接头强度和韧性却有很大影响，常是产生裂纹和脆性破坏的发源地。

（3）热影响区（heat affected zone）在焊接和切割过程中，材料因受热的影响（但未熔化）而发生金相组织和机械性能变化的区域。

焊接是一个不均匀加热和冷却的过程，距焊缝不同距离的点上经历着不同的焊接热循环，这些点实质上都受到一次特殊的热处理。

和一般金属热处理一样，每个点都引起不同的组织转变，于是就形成了在组织和性能上不均匀的焊接热影响区。

在这个区中，有些部位的组织和性能可能是优于也可能劣于母材焊前的组织性能。

显然，劣于母材的部位便成为焊接接头中最薄弱环节。

决定热影响区的分区及特征的因素是多方面的，大致可分为三个方面：○1母材的冶金特征母材金属在焊接热循环作用下是否存在固相转变；有固相转变的材料是纯金属、单相合金或多相合金；是否是同素异构转变；是否是扩散型的相变。

例如，焊接无固相转变的金属，在热影响区上主要出现的是晶粒粗大现象，有时也有再结晶现象。

焊接接头金相试验的方法及内容。

焊接接头的金相试验包括宏观金相试验和微观金相试验两部分。

（1）宏观金相试验直接用肉眼或低倍放大镜进行检查。

1）宏观（粗晶）分析试验时在试件上截取横断面，然后经过打磨、腐蚀再进行观察。

宏观（粗晶）分析可以了解焊缝一次结晶组织的粗细程度和方向性；熔池形状、尺寸；焊缝接头各区域的界限和尺寸；各种焊接缺陷的存在情况。

2）断口检查在焊缝表面沿焊波方向车一条沟槽，槽深约为焊缝厚度的1/3，用拉力机将试样拉断，用肉眼或5～10倍放大镜观察断口处可能存在的缺陷种类和大小。

断口检查对“未熔合”或“熔合不良”这种缺陷十分敏感，常用于管子对接接头中。

3）钻孔检验用磨成90°角、直径较焊缝宽度大2～3mm的钻头在焊缝上钻孔、钻孔深度为焊件厚度的2/3，然后用10％硝酸水溶液浸蚀孔壁，可检查焊缝内部的气孔、裂纹、夹渣等缺陷，检查完毕钻孔处应予以补焊。

钻孔检验目前用得较少。

（2）微观金相试验用1000～1500倍金相显微镜观察焊缝金属的显微组织和显微缺陷（如微裂纹），可作为质量分析及试验研究的手段。
