导联线电极片标准安放位置

心电图机导联位置AHA/AAMI导联线的识别（AHA----American Heart Association，美国心脏学会）（AAMI----Association for the Advancement of Medical Instrumentation，美国医疗器械促进协会）12导联心电图的颜色顺序及位置-------注：V2、C2（五导联胸导电极片V位置）18导联心电图的颜色顺序及位置--------口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。

PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。

颜色顺序分别如下：肢体导联：黄色：左上肢红色：右上肢绿色：左下肢黑色：右下肢注：肢体导联有个记忆方式红配黑。

黄配绿。

在操作的时候一定不要搞错了。

胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。

V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线ICE导联线的识别(ICE—International Electro-technical Commission，国际电工委会)（普遍适用的常规12导联）黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。

如果是按以下位置贴的话效果是最好的：白线：右锁骨中线与第2肋间之交点（RA）；黑线：左锁骨中线与第2肋间之交点（LA)；红线：左下腹（LL）；绿线：右下腹（RL）；棕线（C）：（这六种指的是测六个位置的胸电极，即在测量时，贴电极时，贴V或CLA是left arm 左胳膊左腿应该还有一个心电导联是心电监护仪检测项目心率心律呼吸次数血压血氧饱和度多参数心电监护仪一般多参数监护仪上面就是这些参数~至于跳动的图线就是波形~具体的要对照上面的解释来看~监护仪屏幕一般会有不同的显示模式~有的是把所有的参数都用波形显示~有的是用数字代表~...不同的波形对应不同的参数~心电监护也有可能波形全部显示导联采集到的心脏电生理信号而不是其他参数~这个要看到底是什么模式表现的~通常使用心电监护仪时用几个电极？各个电极放在什么位置有三导联、五导联、十二导联的。

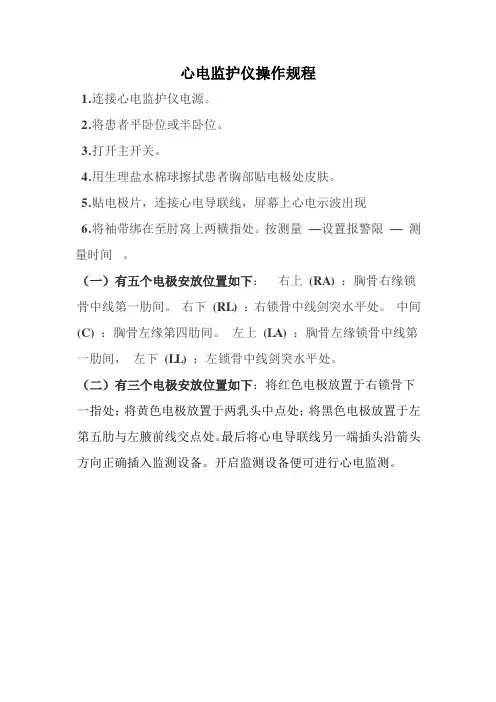

心电监护仪操作规程
1.连接心电监护仪电源。

2.将患者平卧位或半卧位。

3.打开主开关。

4.用生理盐水棉球擦拭患者胸部贴电极处皮肤。

5.贴电极片，连接心电导联线，屏幕上心电示波出现
6.将袖带绑在至肘窝上两横指处。

按测量—设置报警限—测量时间。

（一）有五个电极安放位置如下：右上(RA) ：胸骨右缘锁骨中线第一肋间。

右下(RL) ：右锁骨中线剑突水平处。

中间(C) ：胸骨左缘第四肋间。

左上(LA) ：胸骨左缘锁骨中线第一肋间，左下(LL) ：左锁骨中线剑突水平处。

（二）有三个电极安放位置如下：将红色电极放置于右锁骨下一指处；将黄色电极放置于两乳头中点处；将黑色电极放置于左第五肋与左腋前线交点处。

最后将心电导联线另一端插头沿箭头方向正确插入监测设备。

开启监测设备便可进行心电监测。

心电监护仪使用常规心电监护操作程序:1. 准备物品，主要有心电监护仪、心电血压插件连接导线、电极片、生理盐水棉球、血管钳、配套的血压袖带.2。

连接心电监护仪电源。

3. 将患者平卧位或半卧位。

4. 打开主机开关。

5。

用生理盐水棉球擦拭患者胸部贴电极处皮肤.6. 贴电极片, 连接心电导联线，屏幕上心电示波出现。

7。

将袖带绑在至肘窝上两横指处，按无创血压测量, 同时设置报警上下限及测量时间。

( 三）通常使用心电监护仪时用的电极以及各电极安放的位置：五导电极片安放位置：右上 (RA）：胸骨右缘锁骨中线第一肋间；右下 (RL） :右锁骨中线剑突水平处；中间 (C) ：胸骨左缘第四肋间；左上 (LA) ：胸骨左缘锁骨中线第一肋间；左下 (LL）：左锁骨中线剑突水平处。

三导联电极片安放位置:负极(红）：右锁骨中点下缘；正极(黄）：左腋前线第四肋间；接地电极(黑）:剑突下偏右。

（四）监护系统临监测心电图时主要观察指标：心电图监测：1. 定时观察并记录心率和心律。

2。

观察是否有 P 波， p 波的形态、高度和宽度如何。

3。

测量 P 一 R 间期、 Q—T 间期。

4. 观察 QRS 波形是否正常,有无“漏搏”。

5. 观察 T 波是否正常。

6。

注意有无异常波形出现。

血压监测：1. 主要功能：它分为自动监测,手动监测及报警装置。

手动监测是随时使用随时启动 START 键；自动监测时可定时,人工设置间期，机器可自动按设定时间监测。

2. 使用血压监测仪时应注意以下：首先，应注意每次测量时应将袖带内残余气体排尽，以免影响测量结果。

其次，选择好合适的袖带。

经皮血氧饱和度监测:1。

用经皮血氧饱和度监测仪红外线探头固定在患者指端，监测到患者指端小动脉搏动时的氧合血红蛋白占血红蛋白的百分比。

2。

注意事项：第一，使用时应固定好探头，尽量使患者安静，以免报警及不显示结果。

第二，严重低血压、休克等末梢循环灌注不良时，可影响其结果的准确性。

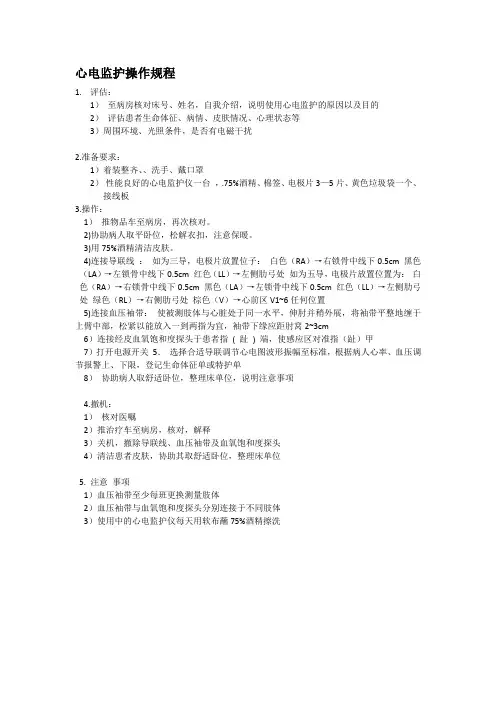

心电监护操作规程1.评估：1）至病房核对床号、姓名，自我介绍，说明使用心电监护的原因以及目的2）评估患者生命体征、病情、皮肤情况、心理状态等3）周围环境、光照条件，是否有电磁干扰2.准备要求：1）着装整齐、、洗手、戴口罩2）性能良好的心电监护仪一台，.75%酒精、棉签、电极片3—5片、黄色垃圾袋一个、接线板3.操作：1）推物品车至病房，再次核对。

2)协助病人取平卧位，松解衣扣，注意保暖。

3)用75%酒精清洁皮肤。

4)连接导联线：如为三导，电极片放置位子：白色（RA）→右锁骨中线下0.5cm 黑色（LA）→左锁骨中线下0.5cm 红色（LL）→左侧肋弓处如为五导，电极片放置位置为：白色（RA）→右锁骨中线下0.5cm 黑色（LA）→左锁骨中线下0.5cm 红色（LL）→左侧肋弓处绿色（RL）→右侧肋弓处棕色（V）→心前区V1~6任何位置5)连接血压袖带：使被测肢体与心脏处于同一水平，伸肘并稍外展，将袖带平整地缠于上臂中部，松紧以能放入一到两指为宜，袖带下缘应距肘窝2~3cm6）连接经皮血氧饱和度探头于患者指( 趾) 端，使感应区对准指（趾）甲7）打开电源开关5．选择合适导联调节心电图波形振幅至标准，根据病人心率、血压调节报警上、下限，登记生命体征单或特护单8）协助病人取舒适卧位，整理床单位，说明注意事项4.撤机：1）核对医嘱2）推治疗车至病房，核对，解释3）关机，撤除导联线、血压袖带及血氧饱和度探头4）清洁患者皮肤，协助其取舒适卧位，整理床单位5. 注意事项1）血压袖带至少每班更换测量肢体2）血压袖带与血氧饱和度探头分别连接于不同肢体3）使用中的心电监护仪每天用软布蘸75%酒精擦洗。
