《电工技术与电子技术》教案
第一章：电工技术基础
1.1 电流、电压和电阻的概念
解释电流、电压和电阻的基本概念
介绍电流的计量单位安培（A）、电压的计量单位伏特（V）和电阻的计量单位欧姆（Ω）
1.2 欧姆定律
介绍欧姆定律的数学表达式：U = IR
解释电压、电流和电阻之间的关系
1.3 电路元件
介绍电路元件的种类和功能
包括电源、导线、开关、电阻、电容等元件
第二章：电路分析方法
2.1 基尔霍夫定律
介绍基尔霍夫定律的基本原理
包括电流定律和电压定律的应用
2.2 串并联电路
解释串并联电路的特点和区别
分析串并联电路的电流和电压分布
2.3 电路仿真软件
介绍电路仿真软件的功能和用途
演示如何使用电路仿真软件进行电路分析和设计 第三章：电子技术基础
3.1 半导体器件
介绍半导体器件的种类和功能
包括二极管、晶体管、场效应晶体管等器件
3.2 放大电路
解释放大电路的原理和应用
分析放大电路的输入和输出特性
3.3 数字电路
介绍数字电路的基本概念和组成
包括逻辑门、触发器、计数器等电路
第四章：电子测量技术
4.1 测量仪器仪表
介绍测量仪器仪表的种类和功能
包括万用表、示波器、信号发生器等仪器
4.2 测量方法与技巧
解释测量原理和测量方法
介绍测量电路的连接和测量数据的处理
4.3 故障诊断与维修
介绍故障诊断的方法和步骤
讲解电子设备的维修技巧和注意事项
第五章：电气控制技术
5.1 继电器控制系统 介绍继电器控制系统的原理和应用
分析继电器控制电路的设计和调试
5.2 PLC控制系统
介绍可编程逻辑控制器（PLC）的基本原理和功能
讲解PLC控制系统的编程和应用
5.3 电气设备与保护
介绍电气设备的种类和性能
讲解电气设备的保护措施和安全操作规程
第六章：交流电路
6.1 交流电的基本概念
解释交流电的周期性和频率
介绍交流电的波形和相位
6.2 交流电路的特性
分析阻抗的概念和计算

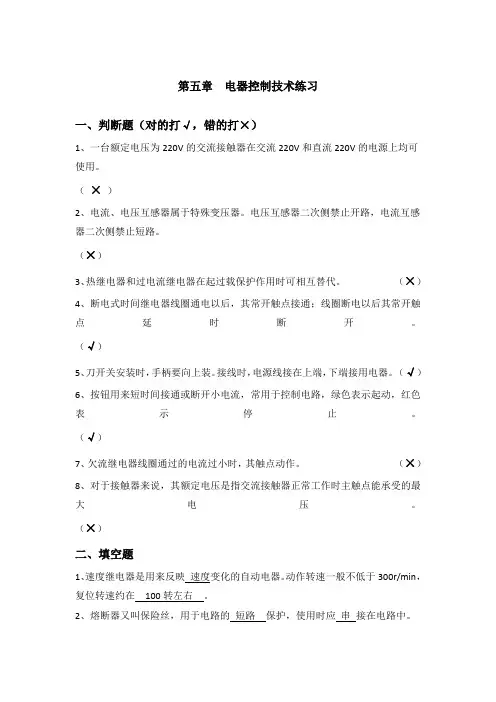

第五章 电器控制技术练习
一、判断题（对的打√，错的打×）
1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（ × ）
2、电流、电压互感器属于特殊变压器。电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。
（×）
3、热继电器和过电流继电器在起过载保护作用时可相互替代。 （×）
4、断电式时间继电器线圈通电以后，其常开触点接通；线圈断电以后其常开触点延时断开。
（√）
5、刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。 （√）
6、按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
（√）
7、欠流继电器线圈通过的电流过小时，其触点动作。 （×）
8、对于接触器来说，其额定电压是指交流接触器正常工作时主触点能承受的最大电压。
（×）
二、填空题
1、速度继电器是用来反映 速度变化的自动电器。动作转速一般不低于300r/min，复位转速约在 100转左右 。
2、熔断器又叫保险丝，用于电路的 短路 保护，使用时应 串 接在电路中。 3、接触器可用于频繁通断 大电流 电路，又具有 失压 保护作用。
4、常用的低压电器是指工作电压在交流 1000 V以下、直流 1200 V以下的电器。
三、选择题
1、对于接触器来说，其额定电流是指交流接触器正常工作时 A 。
A、主触点能承受的最大电流 B、辅助触点能承受的电压
C、接触器线圈两端的工作电压 D、电源的最大电压
中职《电工基础》教案
第一章：电工基础概述
教学目标：
1. 了解电工基础的基本概念和电工元件。
2. 掌握电路的基本定律和电路的基本分析方法。
教学内容：
1. 电工基本概念：电流、电压、电阻、电功率、电能等。
2. 电工元件：电阻、电容、电感、二极管、晶体管等。
3. 电路的基本定律：欧姆定律、基尔霍夫定律、电路的功率定律等。
4. 电路的基本分析方法：节点分析法、回路分析法、叠加原理、戴维南-纳恩定理等。
教学方法：
1. 采用多媒体教学，通过动画和图片等形式直观展示电工元件和电路。
2. 结合实例进行讲解，让学生更好地理解和掌握电工知识。
3. 引导学生进行实验操作，增强实践能力。
教学评价：
1. 课堂提问：了解学生对电工基础知识的掌握情况。
2. 课后作业：巩固学生对电工知识的理解和应用能力。
第二章：直流电路
教学目标：
1. 掌握直流电路的基本概念和分析方法。
2. 学会使用万用表等工具进行直流电路的测量。 教学内容：
1. 直流电路的基本概念：直流电源、直流电阻、直流电流等。
2. 直流电路的分析方法：基尔霍夫定律、欧姆定律等。
3. 直流电路的测量工具：万用表、示波器等。
4. 直流电路的测量方法：电压测量、电流测量、电阻测量等。
教学方法：
1. 结合实物进行讲解，让学生更好地理解和掌握直流电路的知识。
2. 进行实验室实践，让学生亲自动手操作，提高实践能力。
3. 采用案例分析法，让学生解决实际问题，培养学生的分析和解决问题的能力。
教学评价：
1. 课堂提问：了解学生对直流电路的基本概念和分析方法的掌握情况。
2. 实验报告：评价学生在实验室实践中的表现和解决问题的能力。
第三章：交流电路
教学目标：
1. 了解交流电路的基本概念和特点。
2. 掌握交流电路的分析方法和测量技巧。
教学内容：
1. 交流电路的基本概念：交流电源、交流电压、交流电流等。
2. 交流电路的特点：周期性、频率、相位等。
习题与思考题
1. S7-200 系列PLC的基本数据类型有哪些？ 答：S7-200系列PLC的基本数据类型有布尔型(BOOL)、字节型(BYTE)、无符号整数
型(WORD)、有符号整数型(INT)、无符号双字整数型(DWORD)、有符号双字整数型(DINT)、
实数型(REAL)。
2. 立即I/O指令有何特点？它应用于什么场合？
答：立即I/O指令允许对物理输入点和输出点进行快速直接存取，不受PLC循环扫描
工作方式的影响。使用立即I/O指令可以加快输入、输出响应速度，但也不可盲目使用，否
则会加长扫描周期时间，反而对系统造成不利影响，使用时应利弊权衡。
3. 逻辑堆栈指令有哪些？各用于什么场合？
答：逻辑堆栈指令包含：栈装载与(ALD)指令、栈装载或(OLD)指令逻辑入栈(LPS)、逻
辑读栈(LRD)、逻辑出栈(LPP)、装入堆栈(LDS)指令。ALD指令用于两个或两个以上的触点
组的串联编程。OLD指令用于两个或两个以上的触点组的并联编程。执行LPS指令时，复
制栈顶的值并将这个值压入栈顶的下一层，原堆栈中各层栈值依次下压一层，栈底值丢失。
LPS指令用于分支电路的开始，即用于生成一条新的左母线。执行LPP指令时，将原堆栈
各层的值依次上弹一层，堆栈第2层的值成为新的栈顶值，原来栈顶的值从栈中消失。LPP
指令用于分支电路的结束，即新母线结束，返回原母线。执行LDS指令时，复制堆栈中的
第n层的值到栈顶，栈底值丢失，原堆栈中各层栈值依次下压一层。
4. 定时器有几种类型？各有何特点？与定时器相关的变量有哪些？梯形图中如何表示
这些变量？
答：定时器有三种类型：接通延时定时器(TON)、有记忆接通延时定时器(TONR)、断
开延时定时器TOF。TON的特点：当输入端接通或“能流”通过时，定时器位为OFF，当
前值从0开始计数，当当前值等于或大于设定值时，该定时器位被置位为ON，当前值仍继
续计数，一直计到最大值32767，当输入端断开时，定时器立即复位，当前值为0；TONR
