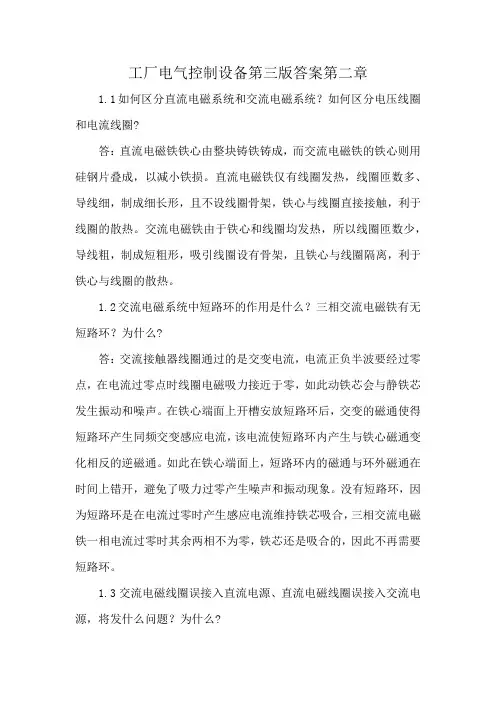

工厂电气控制设备第三版答案第二章1.1如何区分直流电磁系统和交流电磁系统？如何区分电压线圈和电流线圈?答：直流电磁铁铁心由整块铸铁铸成，而交流电磁铁的铁心则用硅钢片叠成，以减小铁损。
直流电磁铁仅有线圈发热，线圈匝数多、导线细，制成细长形，且不设线圈骨架，铁心与线圈直接接触，利于线圈的散热。
交流电磁铁由于铁心和线圈均发热，所以线圈匝数少，导线粗，制成短粗形，吸引线圈设有骨架，且铁心与线圈隔离，利于铁心与线圈的散热。
1.2交流电磁系统中短路环的作用是什么？三相交流电磁铁有无短路环？为什么?答：交流接触器线圈通过的是交变电流，电流正负半波要经过零点，在电流过零点时线圈电磁吸力接近于零，如此动铁芯会与静铁芯发生振动和噪声。
在铁心端面上开槽安放短路环后，交变的磁通使得短路环产生同频交变感应电流，该电流使短路环内产生与铁心磁通变化相反的逆磁通。
如此在铁心端面上，短路环内的磁通与环外磁通在时间上错开，避免了吸力过零产生噪声和振动现象。
没有短路环，因为短路环是在电流过零时产生感应电流维持铁芯吸合，三相交流电磁铁一相电流过零时其余两相不为零，铁芯还是吸合的，因此不再需要短路环。
1.3交流电磁线圈误接入直流电源、直流电磁线圈误接入交流电源，将发什么问题？为什么?答：交流电磁线圈误接入对应直流电源，时间长了有可能将线圈烧掉，因为交流线圈的电感一般很大，其电阻阻值较小，所以当通直流电源后，电流会很大，电磁阀不会动作。
直流电磁线圈误接入对应交流电源，不会有什么影响，因为直流电磁线圈的阻值大，相应的电感也大，一般比交流电磁线圈的大。
1.4电弧是如何产生的？有哪些危害?直流电弧与交流电弧各有什么特点？低压电器中常用的灭弧方式有哪些？答：开关触头在大气中断开电路时，如果电路的电流超过0.25~1A，电路断开后加在触头间的电压超过12~20V，则在触头间隙(又称弧隙）中便会产生一团温度极高、发出强光和能够导电的近似圆柱形的气体。

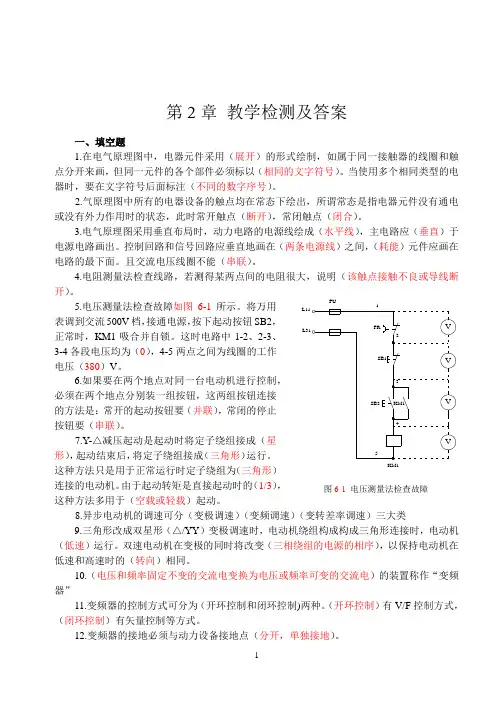

第2章 教学检测及答案一、填空题1.在电气原理图中，电器元件采用（展开）的形式绘制，如属于同一接触器的线圈和触点分开来画，但同一元件的各个部件必须标以（相同的文字符号）。
当使用多个相同类型的电器时，要在文字符号后面标注（不同的数字序号）。
2.气原理图中所有的电器设备的触点均在常态下绘出，所谓常态是指电器元件没有通电或没有外力作用时的状态，此时常开触点（断开），常闭触点（闭合）。
3.电气原理图采用垂直布局时，动力电路的电源线绘成（水平线），主电路应（垂直）于电源电路画出。
控制回路和信号回路应垂直地画在（两条电源线）之间，（耗能）元件应画在电路的最下面。
且交流电压线圈不能（串联）。
4.电阻测量法检查线路，若测得某两点间的电阻很大，说明（该触点接触不良或导线断开）。
5.电压测量法检查故障如图6-1所示。
将万用表调到交流500V 档，接通电源，按下起动按钮SB2，正常时，KM1吸合并自锁。
这时电路中1-2、2-3、3-4各段电压均为（0），4-5两点之间为线圈的工作电压（380）V 。
6.如果要在两个地点对同一台电动机进行控制，必须在两个地点分别装一组按钮，这两组按钮连接的方法是：常开的起动按钮要（并联），常闭的停止按钮要（串联）。
7.Y-△减压起动是起动时将定子绕组接成（星形），起动结束后，将定子绕组接成（三角形）运行。
这种方法只是用于正常运行时定子绕组为（三角形）连接的电动机。
由于起动转矩是直接起动时的（1/3），这种方法多用于（空载或轻载）起动。
8.异步电动机的调速可分（变极调速）（变频调速）（变转差率调速）三大类9.三角形改成双星形（△/YY ）变极调速时，电动机绕组构成构成三角形连接时，电动机（低速）运行。
双速电动机在变极的同时将改变（三相绕组的电源的相序），以保持电动机在低速和高速时的（转向）相同。
10.（电压和频率固定不变的交流电变换为电压或频率可变的交流电）的装置称作“变频器”11.变频器的控制方式可分为（开环控制和闭环控制)两种。

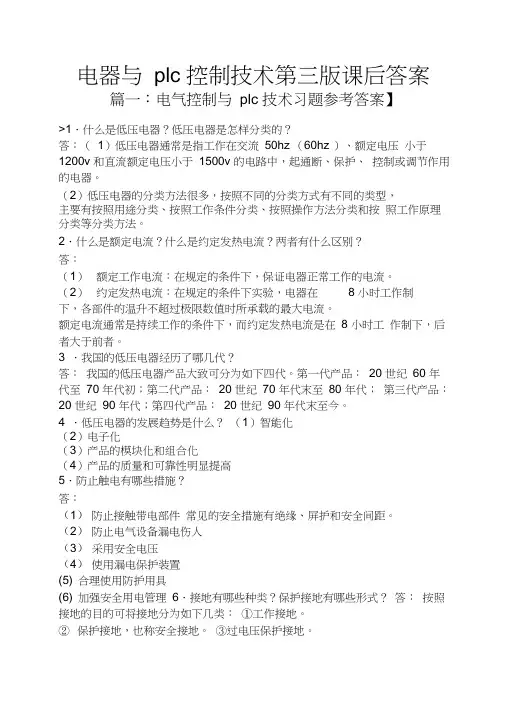

电器与plc 控制技术第三版课后答案篇一：电气控制与plc 技术习题参考答案】>1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50hz （60hz ）、额定电压小于1200v 和直流额定电压小于1500v 的电路中，起通断、保护、控制或调节作用的电器。
（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。
（2）约定发热电流：在规定的条件下实验，电器在8 小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下，而约定发热电流是在8 小时工作制下，后者大于前者。
3 ．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。
第一代产品：20 世纪60 年代至70 年代初；第二代产品：20 世纪70 年代末至80 年代；第三代产品：20 世纪90 年代；第四代产品：20 世纪90 年代末至今。
4 ．低压电器的发展趋势是什么？（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：（1）防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。
（2）防止电气设备漏电伤人（3）采用安全电压（4）使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。
②保护接地，也称安全接地。
③过电压保护接地。
④防静电接地。
7．保护接地要注意哪些问题？工作接地要注意哪些问题？保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子(保护接线端子)，并用‘ 记，也可用黄绿色标记。
不允许用螺丝在外壳、底盘等代替保护接地端子。
第2章教学检测及答案一、填空题i •在电气原理图中，电器元件采用（展开）的形式绘制，如属于同一接触器的线圈和触点分开来画，但同一元件的各个部件必须标以（相同的文字符号）。
当使用多个相同类型的电器时，要在文字符号后面标注（ 不同的数字序号）。
2•气原理图中所有的电器设备的触点均在常态下绘出，所谓常态是指电器元件没有通电 或没有外力作用时的状态，此时常开触点（断开），常闭触点（闭合）。
3•电气原理图采用垂直布局时，动力电路的电源线绘成（ 水平线），主电路应（垂直）于电源电路画出。
控制回路和信号回路应垂直地画在（ 两条电源线）之间，（耗能）元件应画在电路的最下面。
且交流电压线圈不能（ 串联）。
4•电阻测量法检查线路，若测得某两点间的电阻很大，说明（ 该触点接触不良或导线断 开）。
5•电压测量法检查故障如图6-1所示。
将万用 表调到交流500V 档，接通电源，按下起动按钮SB2， 正常时，KM1吸合并自锁。
这时电路中 1-2、2-3、3-4各段电压均为（0），4-5两点之间为线圈的工作 电压（380）V 。
6. 如果要在两个地点对同一台电动机进行控制， 必须在两个地点分别装一组按钮，这两组按钮连接 的方法是：常开的起动按钮要 （并联），常闭的停止 按钮要（串联）。
7. Y- △减压起动是起动时将定子绕组接成（ 星形），起动结束后，将定子绕组接成（三角形）运行。
这种方法只是用于正常运行时定子绕组为 （三角形）连接的电动机。
由于起动转矩是直接起动时的（1/3），这种方法多用于（空载或轻载）起动。
8.异步电动机的调速可分（变极调速）（变频调速）（变转差率调速）三大类9. 三角形改成双星形（△ /YY ）变极调速时，电动机绕组构成构成三角形连接时，电动机 （低速）运行。
双速电动机在变极的同时将改变 （三相绕组的电源的相序），以保持电动机在 低速和高速时的（转向）相同。
10. （电压和频率固定不变的交流电变换为电压或频率可变的交流电 器”11. 变频器的控制方式可分为 （开环控制和闭环控制）两种。
电气控制与可编程序控制器应用技术习题史国生第１章、习题与思考1-01、何谓电磁式电器的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?1-02、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?1-03、常用的灭弧方法有哪些?1-04、熔断器的额定电流、熔体的额定电流和熔体的极限分断电流三者有何区别?1-05、什么是继电器的返回系数?将释放弹簧放松或拧紧一些，对电流(或电压)继电器的吸合电流(或电压)与释放电流(或电压)有何影响?1-06、电压和电流继电器在电路中各起什么作用?他们的线圈和触点各接于什么电路中?1-07、JS7-A型时间继电器触头有哪儿种?画出它们的图形符号。
1-08、热继电器与熔断器的作用有何不同?1-09、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么1-10、时间继电器和中间继电器在电路中各起什么作用?1-11、感应式速度继电器怎样实现动作的?用于什么场合? 1-12什么是主令电器，常用的主令电器有哪些?1-13、接触器的作用是什么?根据结构特征如何区分交、直流接触器?1-14、交流接触器在衔铁吸合前的瞬间，为什么在线圈中产生很大的电流冲击?直流接触器会不会出现这种现象?为什么?交流接触器的线圈是一个电感,吸合前线圈内部没有铁心,电感很小,阻抗也就很小,所以电流大;吸合后铁心进入线圈内部,电感量增大,阻抗增大,所以电流就降下来了.直流接触器工作电流主要取决于其内部电阻,所以不会产生冲击电流.1-15、线圈电压为220V的交流接触器，误接入380V交流电源会发生什么问题?为什么?1-16、接触器是怎样选择的?主要考虑哪些因素?1-17、画出下列电器元件的图形符号，并标出其文字符号。
(1)自动空气开关; (2)熔断器; (3)热继电器的热元件和常闭触点; (的时间继电器的延时断开的常开触点和延时闭合的常闭触点; (5)时间继电器的延时闭合的常开触点和延时断开的常闭触点; (6)复合按钮; (7)接触器的线圈和主触头; (8)行程开关的常开和常闭触头; (9)速度继电器的常开触头和常闭触点。
