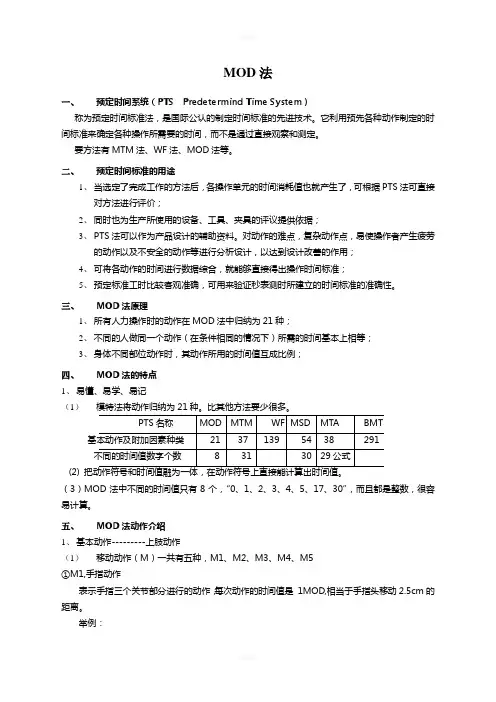

随意编辑 MOD法

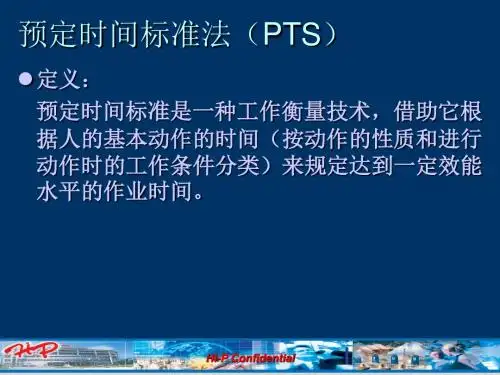

一、 预定时间系统（PTS Predetermind Time System）
称为预定时间标准法，是国际公认的制定时间标准的先进技术。它利用预先各种动作制定的时间标准来确定各种操作所需要的时间，而不是通过直接观察和测定。
要方法有MTM法、WF法、MOD法等。
二、 预定时间标准的用途
1、 当选定了完成工作的方法后，各操作单元的时间消耗值也就产生了，可根据PTS法可直接对方法进行评价；
2、 同时也为生产所使用的设备、工具、夹具的评议提供依据；
3、 PTS法可以作为产品设计的辅助资料。对动作的难点，复杂动作点，易使操作者产生疲劳的动作以及不安全的动作等进行分析设计，以达到设计改善的作用；
4、 可将各动作的时间进行数据综合，就能够直接得出操作时间标准；
5、 预定标准工时比较客观准确，可用来验证秒表测时所建立的时间标准的准确性。
三、 MOD法原理
1、 所有人力操作时的动作在MOD法中归纳为21种；
2、 不同的人做同一个动作（在条件相同的情况下）所需的时间基本上相等；
3、 身体不同部位动作时，其动作所用的时间值互成比例；
四、 MOD法的特点
1、 易懂、易学、易记
（1） 模特法将动作归纳为21种。比其他方法要少很多。
PTS名称 MOD MTM WF MSD MTA BMT
基本动作及附加因素种类 21 37 139 54 38 291
不同的时间值数字个数 8 31 30 29公式
(2) 把动作符号和时间值融为一体，在动作符号上直接能计算出时间值。
（3）MOD法中不同的时间值只有8个，“0、1、2、3、4、5、17、30”，而且都是整数，很容易计算。
五、 MOD法动作介绍
1、 基本动作---------上肢动作
（1） 移动动作（M）一共有五种，M1、M2、M3、M4、M5
1 MOD = 0.129S (正常值) 或 0.143S (含疲劳宽放值)
在模特法的21种动作中，不同的时间值只有0，1，2，3，4，5，7，17，30共8个
一、基本动作——上肢动作
1 . 移动动作（1）手指的动作M1
（2）手的动作M2
（3）小臂的动作M3
（4）大臂的动作M4
（5）大臂尽量伸直的动作M5
（6）反射动作
手指的往复动作M1，每一个单程动作时间为1/2MOD ；手的往复动作M2，每一个单程动作时间为1 MOD ；手臂的往复动作M3，每一个单程动作时间为2 MOD ；上臂的往复动作M4，每一个单程动作时间为3 MOD ；M5的动作一般不发生反射动作，即使有也必须进行改进，
所以，反射动作的时间值最大为3MOD 。
2 . 终结动作
终结动作的种类有：触及、抓，用G来表示；放置、配合，用P来表示
（1）触及动作G0 （2）抓的动作G1 （3）抓的动作G3（需要注意力） （4）放置、放下动作P0 （5）放置动作P2（需要注意力） （6）放置动作P5（需要注意力） P5需要伴有2次以上的修正动作3 . 移动动作与终结动作的结合
二、基本动作——下肢和腰的动作
（1）蹬踏动作F3 （2）步行动作W5（身体水平移动） （3）身体弯曲动作B17 （4）站起来再坐下的动作S30
三、辅助动作
（1）搬运动作的重量因素L1 有效重量小于2千克的，不考虑 有效重量为2 ~ 6千克的，重量因素为L1，时间值为1MOD 有效重量为6~10千克的，重量因素为L1 × 2，时间值为2MOD MOD法动作解析以后每增加4千克，时间值增加1MOD （2）眼睛的运作E2（独立动作） （3）矫正动作R2（独立动作） （4）判断动作D3（独立动作） （5）加压动作A4（独立动作） （6）旋转动作C4
① 手指的动作M1 表示用手指的第三个关节
前的部分进行的动作，每动作一次时间值为
1MOD，相当于手指移动了2.5cm的距离。M1既
代表了手指的动作，也表示了该动作所需的时间
（1MOD=0.129s）。如：
用手指把开关拨到ON（或OFF）位置的动
作；
用大拇指和食指旋转螺栓上的螺母；
每拧一次为M1，即1MOD；
用手指按擦密封条。 ② 手腕的动作M2 表示用腕关节前的部分
进行的动作，当然也包括了手指的动作，每动作
一次时间值为2MOD，相当于手指移动了5cm左
右的距离。如：
用手转动调协旋纽。每次转动不超过180°；
将电阻插在印刷在电路板上；
用手翻书。
(注意：做此动作时，有时或多或少牵动小臂，在
分析时仍为M2)
③ 小臂的动作M3 表示用肘关节前的部分
（包括手指、手、小臂）进行的动作。每进行一
次时间值为3MOD，相当于移动了15cm左右的
距离。如：
在纸上划一条约15cm长的线；
在作业范围内，移动小臂去取放在工作台上
的零件。
（注意：在实际操作中，M3动作会或多或少牵动
大臂，或者移动了肘关节，此时仍按M3分析。） ④ 上臂的动作M4 表示伴随肘的移动，小臂
和大臂作为一个整体在自然状态下伸出的动作，
每进行一次时间值为4MOD，相当于移动了30cm
左右的距离。大臂移动时，也可能同时进行小臂、
手、手指的动作。如：
把手伸向放在桌子前方的零件；
把手伸向放在略高于操作者头部的工具。
⑤ 伸直手臂的动作M5 表示在胳膊自然伸直
的基础上，再尽量伸直的动作。动作完成一次，
时间值为5MOD，相当于移动了45cm左右的距
离。如：
把手尽量伸向工作台的侧面；
尽量伸直胳膊取高架上的东西；
坐在椅子上抓放在地上的物体。
（注意：在进行该动作时，有一种紧张感，感到筋或肩、背的肌肉被拉紧。） ① 接触G0 表示用手、手指去接触目的物的动
作。它没有去抓取目的物的意图，只是触及而已，

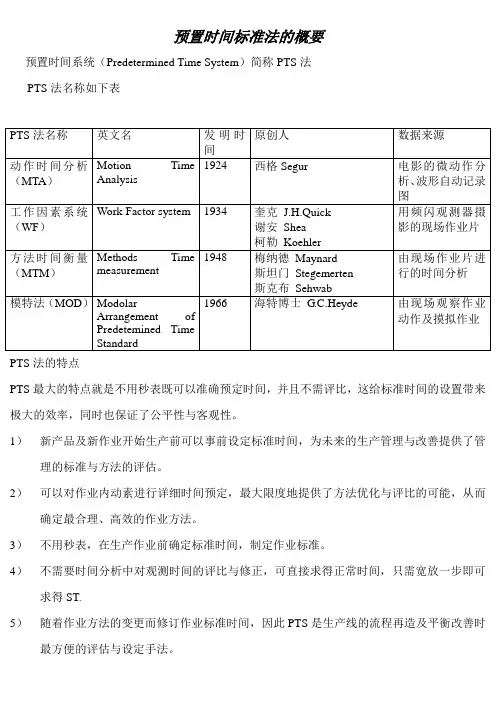

预置时间标准法的概要
预置时间系统（Predetermined Time System）简称PTS法
PTS法名称如下表
PTS法名称 英文名 发明时间 原创人 数据来源
动作时间分析（MTA） Motion Time
Analysis 1924 西格Segur 电影的微动作分析、波形自动记录图
工作因素系统（WF） Work Factor system 1934 奎克 J.H.Quick
谢安 Shea
柯勒 Koehler 用频闪观测器摄影的现场作业片
方法时间衡量（MTM） Methods Time
measurement 1948 梅纳德 Maynard
斯坦门 Stegemerten
斯克布 Sehwab 由现场作业片进行的时间分析
模特法（MOD） Modolar
Arrangement of
Predetemined Time
Standard 1966 海特博士 G.C.Heyde 由现场观察作业动作及摸拟作业
PTS法的特点
PTS最大的特点就是不用秒表既可以准确预定时间，并且不需评比，这给标准时间的设置带来极大的效率，同时也保证了公平性与客观性。
1） 新产品及新作业开始生产前可以事前设定标准时间，为未来的生产管理与改善提供了管理的标准与方法的评估。
2） 可以对作业内动素进行详细时间预定，最大限度地提供了方法优化与评比的可能，从而确定最合理、高效的作业方法。
3） 不用秒表，在生产作业前确定标准时间，制定作业标准。
4） 不需要时间分析中对观测时间的评比与修正，可直接求得正常时间，只需宽放一步即可求得ST.
5） 随着作业方法的变更而修订作业标准时间，因此PTS是生产线的流程再造及平衡改善时最方便的评估与设定手法。 MOD法的基本原理：
1）、所有由人进行的作业，均是共通的基本动作组成，模特法将实际生产作业中的人体动作归
纳为21种，详见下表
2）、不同的人做同一动作（在作业条件相同的情况下）所需时间基本相等。
