动作分析(MOD法)

MOD法的特点与其他方法相比，模特法有以下特点：(1) MODAPTS的基本动作及附加因素比其他方法简单得多：表3—2—l MODAPTS与其他方法比较MOD MTM（Methods-TimeMeasurement）WF(WorkFactor)MTA基本动作及附加因素种类21种37种139种291种不同的时间值数字个数8个31个产生时间60年代1948年1936年1926年(2) 采用MOD(Modular)作为时间值的最小单位。

1MOD＝0.129秒＝0．00215分，它是根据最小能量消耗原则，测得的人的手指动作一次的统计平均时间。

其它动作的时间值，都能用它的整数倍来表示。

在实际使用中，可按照该工作的实际情况决定1MOD的时间值，如：1MOD＝0．129秒＝0．00215分正常值，能量消耗最小动作时间 l MOD＝0．1秒高效值，熟练工人的高水平动作时问(3) 对于—些最常见的需用手工操作的工种说来，其操作动作有99％以上肢为主的动作，并且上肢动作的最基本特点是由成对出现的“移动动作”与“终结动作”结合而成的。

因此，一个操作动作的完成就对应着“移动一终结”动作及一些其它少量的附加因素的排列。

(4) MODAPTS法简易，可为一般具有初中以上文化程度的普迈工人所掌握，适合于我国工厂手工作业的实际情况。

无论工种如何，均可根据同一张模特排时法基本图(图3—2—1)一目了然地画出基本动作及其关系。

模特排时法的动作分类MODAPTS法把动作分为21个，每个动作以代号、图解、符号、时间值表示。

其动作的体系分类如表3—2—2所示。

由此表可见，MODAPTS法先把人的动作分成两大类，即基本动作(移动、终结)相其他动作(下肢动作、附加因素及其他动作)。

在基本动作中分需要注意力和不大需要注意力的动作。

表中的M、G、P、F、W、L、E、R……等均为代号，代号后之数字即代表模特时间值，如Ml即表示1MOD＝0．129秒，M2即代表2MOD时间值，其余类推。

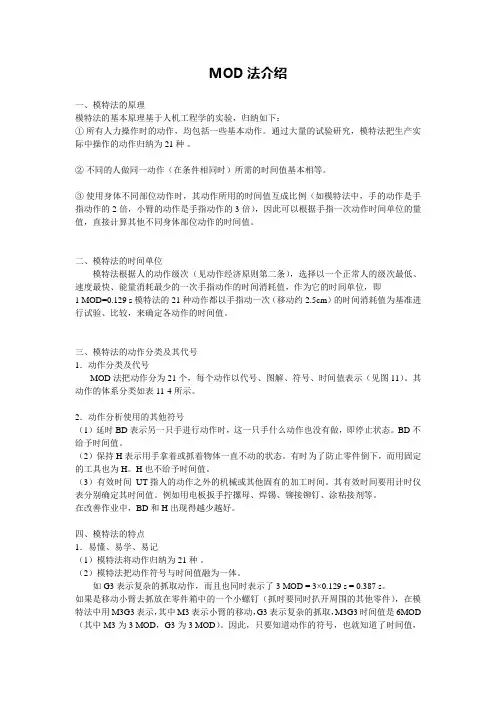

MOD法介绍一、模特法的原理模特法的基本原理基于人机工程学的实验，归纳如下：①所有人力操作时的动作，均包括一些基本动作。

通过大量的试验研究，模特法把生产实际中操作的动作归纳为21种。

②不同的人做同一动作（在条件相同时）所需的时间值基本相等。

③使用身体不同部位动作时，其动作所用的时间值互成比例（如模特法中，手的动作是手指动作的2倍，小臂的动作是手指动作的3倍），因此可以根据手指一次动作时间单位的量值，直接计算其他不同身体部位动作的时间值。

二、模特法的时间单位模特法根据人的动作级次（见动作经济原则第二条），选择以一个正常人的级次最低、速度最快、能量消耗最少的一次手指动作的时间消耗值，作为它的时间单位，即1 MOD=0.129 s模特法的21种动作都以手指动一次（移动约2.5cm）的时间消耗值为基准进行试验、比较，来确定各动作的时间值。

三、模特法的动作分类及其代号1．动作分类及代号MOD法把动作分为21个，每个动作以代号、图解、符号、时间值表示（见图11）。

其动作的体系分类如表11-4所示。

2．动作分析使用的其他符号（1）延时BD 表示另一只手进行动作时，这一只手什么动作也没有做，即停止状态。

BD不给予时间值。

（2）保持H 表示用手拿着或抓着物体一直不动的状态。

有时为了防止零件倒下，而用固定的工具也为H。

H也不给予时间值。

（3）有效时间UT 指人的动作之外的机械或其他固有的加工时间。

其有效时间要用计时仪表分别确定其时间值。

例如用电板扳手拧摞母、焊锡、铆接铆钉、涂粘接剂等。

在改善作业中，BD和H出现得越少越好。

四、模特法的特点1．易懂、易学、易记（1）模特法将动作归纳为21种。

（2）模特法把动作符号与时间值融为一体。

如G3表示复杂的抓取动作，而且也同时表示了3 MOD = 3×0.129 s = 0.387 s。

如果是移动小臂去抓放在零件箱中的一个小螺钉（抓时要同时扒开周围的其他零件），在模特法中用M3G3表示，其中M3表示小臂的移动，G3表示复杂的抓取，M3G3时间值是6MOD （其中M3为3 MOD，G3为3 MOD）。

IE动作分析-MOD法培训资料1. 介绍1.1 关于IE动作分析-MOD法IE动作分析-MOD法（Initial Efficiency Motion Analysis）是一种用于提高工作效率的方法。

它通过观察和分析个体在进行各种动作的过程中的动作路径和动作时间，并在此基础上进行改进，以达到更高的效率和质量。

MOD法在很多工业领域和生产线上被广泛应用，可以有效地提高生产效率，降低工作负荷，减少误差。

1.2 MOD法培训的目的MOD法培训的目的是使学员能够掌握IE动作分析-MOD法的基本概念和技巧，能够通过对动作的分析和改进，提高工作效率和质量。

本资料将介绍MOD法的基本原理、实施步骤和案例分析，并提供实际操作的指导，帮助学员理解和运用MOD法。

2. MOD法的基本原理和步骤2.1 基本原理MOD法基于一种假设，即动作路径和时间的变化可以影响动作效率和质量。

通过观察和测量动作的路径和时间，可以找到改进的潜力，并通过优化路径和时间来提高效率和质量。

2.2 实施步骤MOD法的实施步骤包括以下几个关键阶段：2.2.1 分析目标和确定动作在这一阶段，需要明确分析的目标和确定要分析的动作。

一个明确的目标可以帮助聚焦分析，而确定要分析的动作则是分析的基础。

2.2.2 观察和记录动作在这一阶段，需要仔细观察所选动作的执行过程，并记录下每个关键节点的位置和所花费的时间。

这可以通过视频记录或移动传感器等工具来完成。

2.2.3 分析动作路径和时间在这一阶段，需要对观察记录的数据进行分析，主要包括动作路径和动作时间的统计和分析。

可以用图表的形式展示路径和时间的分布情况，以发现规律和潜在问题。

2.2.4 提出改进措施在这一阶段，根据分析的结果，提出改进措施，包括路径优化、时间压缩和动作节奏的改善等。

这些改进措施应该与目标一致，同时考虑实施的可行性。

2.2.5 实施和评估改进措施在这一阶段，将改进措施付诸实施，并对实施结果进行评估。

标准时间=正常时间+(正常时间×宽放百分数)=正常时间×(1+宽放率)；宽放率= ×100%=管理宽放率+生理宽放率+疲劳宽放率，宽放率可根据经验确定，一般选0.1～0.3范围内，其中：管理宽放率一般取3%～10%；疲劳宽放率一般取5%～20%；生理宽放率一般取2%～5%。

对于动作比较简单、劳动疲劳强度小的工序，宽放适当减小。

操作复杂、容易产生疲劳或者工作环境恶劣的可适当增加宽放。

正常时间一般采用模特法(MOD法)来确定；MOD法动作分析方法以及实例分析：(1)移动动作M(5个) 移动动作为手指的动作M1、手腕的动作M2、前臂动作M3、上臂动作M4及伸直手臂的动作M5。

(2)终结动作(6个) 指移动动作(即移动手指一手臂)的终结动作。

移动手或手臂，不是去拿物件就是放置物件，所以终结动作由抓握(G)和放置动作(P)两种动作组成。

1)抓握动作(G) 根据其动作的特点分为：①接触G0；②简单地抓G1；③复杂地抓G3（注）。

2)放置动作(P) 根据放置的特点又分为：①简单放置P0；②较复杂的需要注意力的放置P2（注）；③复杂的需要注意力的放置P 5（注）。

(3)其它动作(11种) 其它动作共分为：1)下肢动作又分为：①足踏动作F3；②走步动作W5。

2)重量因素L1 考虑重量对时间值的影响。

3)其它动作又分为：①目视动作E2(独)；②校正R2(独)；③单纯地判断和反应动作D3(独)；④按下动作A4(独)；⑤旋转动作C4；⑥弯体动作B17(往)；⑦坐下起身动作S30。

4．模特法的动作分析(1)基本动作——上肢动作1)移动动作(M) 移动动作包括5种，分别以手指、手和手臂进行作业来区分。

①手指动作M1 表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MOD，相当于手指移动了2.5cm的距离。

②手的动作M2 用腕关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2MOD，相当于动作距离为5cm左右。

标准时间=正常时间+(正常时间×宽放百分数)=正常时间×(1+宽放率)；宽放率= ×100%=管理宽放率+生理宽放率+疲劳宽放率，宽放率可根据经验确定，一般选0.1～0.3围，其中：管理宽放率一般取3%～10%；疲劳宽放率一般取5%～20%；生理宽放率一般取2%～5%。

对于动作比较简单、劳动疲劳强度小的工序，宽放适当减小。

操作复杂、容易产生疲劳或者工作环境恶劣的可适当增加宽放。

正常时间一般采用模特法(MOD法)来确定；MOD法动作分析方法以及实例分析：(1)移动动作M(5个) 移动动作为手指的动作M1、手腕的动作M2、前臂动作M3、上臂动作M4及伸直手臂的动作M5。

(2)终结动作(6个) 指移动动作(即移动手指一手臂)的终结动作。

移动手或手臂，不是去拿物件就是放置物件，所以终结动作由抓握(G)和放置动作(P)两种动作组成。

1)抓握动作(G) 根据其动作的特点分为：①接触G0；②简单地抓G1；③复杂地抓G3（注）。

2)放置动作(P) 根据放置的特点又分为：①简单放置P0；②较复杂的需要注意力的放置P2（注）；③复杂的需要注意力的放置P 5（注）。

(3)其它动作(11种) 其它动作共分为：1)下肢动作又分为：①足踏动作F3；②走步动作W5。

2)重量因素L1 考虑重量对时间值的影响。

3)其它动作又分为：①目视动作E2(独)；②校正R2(独)；③单纯地判断和反应动作D3(独)；④按下动作A4(独)；⑤旋转动作C4；⑥弯体动作B17(往)；⑦坐下起身动作S30。

4．模特法的动作分析(1)基本动作——上肢动作1)移动动作(M) 移动动作包括5种，分别以手指、手和手臂进行作业来区分。

①手指动作M1 表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MOD，相当于手指移动了2.5cm的距离。

②手的动作M2 用腕关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2MOD，相当于动作距离为5cm左右。

课程名称MOD法标准工时培训时间1天（6课时)讲师洪剑坪课程描述预定时间标准法，是国际公认的制定时间标准的先进技术。

它利用预先各种动作制定的时间标准来确定各种操作所需要的时间，而不是通过直接观察和测定。

主要方法有MTM法、WF法、MOD法等。

培训对象企业领导者、生产厂长、主管、工程QA\QC部门等主管﹑IE﹑PE﹑QE 等工程师﹑现场管理及技术人员等。

课程大纲第一章动作时间分析方法：MOD法原理1、动作经济的基本原则2、关于人体的使用原则3、关于工作场所的布置原则4、关于工具和设备的设计原则5、操作动作在MOD法中归纳为21种6、同一个动作（在条件相同的情况下）所需的时间基本上相等；7、身体不同部位动作时，其动作所用的时间值互成比例；第二章MOD法的特点1、易懂、易学、易记(1) 模特法将动作归纳为21种。

比其他方法要少很多。

(2) 把动作符号和时间值融为一体，在动作符号上直接能计算出时间值。

（3）MOD法中不同的时间值只有8个很容易计算。

2、方便实用(1) 采用模特法不需要测时，就能根据动作决定出正常时间。

(2) 模特法计算时间值的精度比较高。

第三章MOD法动作介绍1、基本动作---------上肢动作（1）移动动作（M）M1, 手指动作分析与举例M2，手的动作分析与举例M3，小臂的动作分析与举例M4，大臂的动作分析与举例M5，大臂尽量伸直的动作分析与举例（2）终结动作，分为抓取动作和放置动作G0，触摸动作分析与举例G1,简单的抓取动作分析与举例G3,复杂的抓取动作分析与举例P0，简单的放置动作分析与举例P2，需要注意的放置动作分析与举例P5，需要有注意力复杂的放置动作分析与举例（3）反射动作（也称作特殊移动动作）（4）同时动作2、身体及其他动作F3脚踏动作分析与举例W5步行动作分析与举例B17身体弯曲动作分析与举例S30站起来再坐下去的动作分析与举例L1搬运动作的重量因素分析与举例E2目视动作分析与举例R2矫正动作分析与举例D3判断动作分析与举例A4施加压力分析与举例C4旋转动作分析与举例3、其他符号BD延时H保持UT有效时间除了人的动作之外的机器或其他所有的加工时间。

IE动作分析-MOD法培训资料IE 动作分析 MOD 法培训资料在当今竞争激烈的制造业环境中，提高生产效率、降低成本和优化工作流程是企业取得成功的关键。

而工业工程（IE）中的动作分析方法，特别是 MOD 法，为实现这些目标提供了有力的工具。

一、什么是 MOD 法MOD 法，全称为模特排时法（Modular Arrangement of Predetermined Time Standards），是一种以人体动作的最小单位——模特值（MOD）为基础，来确定动作时间的方法。

它将人的动作分为 21 种基本动作，并赋予每个动作相应的时间值。

MOD 法的特点在于其简单易懂、实用方便。

它不需要复杂的测量设备和高深的数学知识，只需要对作业动作进行观察和分析，就能够快速准确地确定作业时间。

二、MOD 法的基本动作及时间值1、移动动作手指的动作 M1：表示用手指的第三个关节前的部分进行的动作，时间值为 1MOD。

手的动作 M2：表示手腕以前的手的动作，时间值为 2MOD。

小臂的动作 M3：表示将肘关节作为支点，肘以前的小臂动作，时间值为 3MOD。

大臂的动作 M4：表示将肩关节作为支点，肘到肩之间的动作，时间值为 4MOD。

大臂尽量伸直的动作 M5：表示在胳膊自然伸直的基础上，再尽量伸直的动作，时间值为 5MOD。

2、终结动作抓取动作 G：包括接触 G0、简单地抓 G1 和复杂地抓 G3。

放置动作 P：包括简单放置 P0、需要注意力的放置 P2 和需要调整的放置 P5。

3、身体及其他动作脚踏动作 F3：将脚跟踏在踏板上，时间值为 3MOD。

走步动作 W5：身体水平移动 5cm 的动作，时间值为 5MOD。

弯曲动作B17：从站立状态弯腰或蹲下的动作，时间值为17MOD。

坐下起身动作 S30：坐在椅子上或从椅子上站起来的动作，时间值为 30MOD。

三、MOD 法的应用步骤1、观察作业过程仔细观察作业人员的操作动作，了解作业的顺序和内容。
