双音门铃实验报告

  • 格式：doc
  • 大小：3.36 MB
  • 文档页数：11

双音门铃的设计与制作 一. 电路功能： 1.每次按下按键能先后发出:i---5---两个音调。 2.i(1045Hz)音持续时间0.5s,5(784Hz)音持续时间1s

二.电路基本参数： 输入电压Vcc=5v， Vdd=-5v

三.电路原理框图：

图3-1 双音门铃电路组成框图 2．各部分的作用及要求 （1）按键：控制触发脉冲的产生。 （2）单稳态触发器：单稳态触发器具有稳态和暂稳态两个不同的工作状态。在外界触发脉冲作用下，它能从稳态翻转到暂稳态，在暂稳态维持一段时间以后，在自动返回稳态；暂稳态维持时间的长短取决于电路本身的参数，与触发脉冲的宽度和幅度无关。本设计中采用555定时器构成单稳态触发器。 第一块单稳态触发器主要用于产生0.5S的定时时间，来控制i的音调。 第二块单稳态触发器主要用于产生1S的定时时间，来控制5的音调。 （3）反相求和与反相比例运算电路：该部分电路能先后产生两个不同的电压，本设计中采用双运算放大器LM358，采用双电源供电。

按键 单稳态触发器 单稳态触发器 压控振 荡器 喇叭 求和与反相比例运算电路 （4）压控振荡器：由电压控制，先后产生两个不同的震荡频率。本设计中采用555构成压控振荡器。 （5）喇叭：由压控振荡器产生的频率经三极管驱动后先后输送到喇叭，从而先后发出i---5---两个音调。

四.设计要求： 1. 每次按下按键能先后发出i---5---两个音调。 2. i（1045Hz）音持续时间0.5s，5（784Hz）。

五.工作原理与参数计算： 工作原理图如图5-1所示

图5-1双音门铃电路原理图 图5-1中第一和第二块555定时器均构成单稳态触发器，第三块555构成压控振荡器。第一块定时时间应设计为0.5s，第二块定时时间应设计为1s。两个定时器定时时间分别为

1211.1CRT （1）

4421.1CRT （2） 根据式（1）和式（2） 取C1=10u，由此可得：Ωμ4.545454101.15.02R，取标称值kR472。

4421.1CRT 取C4=10u，由此可得：Ωμ9.090909101.114R，取标称值kR914。

对于第三块555构成的压控振荡器，其定时电容端电压6Cv与输出电压4ov的波形如图3所示。容易求出 3356116330.50.5lnlnCCoCCo

CCoCCo

VvVvtCRR

VvVv



（3）

6226

ln20.7tCR （4）

输出信号周期为 30656126630.50.7lnCCo

CCo

VvttCCTRRR

Vv



(5)

设发“i”音时31/22.5oCCVvV，则由式（5）得 '

6565666630.7ln0.41.12oCCCTRRRRR



(6)

因为“i”的频率11045Hzf，“5”的频率2784Hzf，令 SCRRTfO4665'11057.9)1.14.0(1 （7）

给定6R和6C由式（7）可确定5R取100K。

设''3''36656642''5.0ln)(7.01076.121oCCoCCOvVvVCRRCRfT ，则

)"(3)"5.0(3ln)('"33665oCCoCCOOOvVvVCRRTTT

SS441019.310)57.976.12( （8）

当依式（7）确定各元件值后，由式（8）可得 VVvCCo5.37.0"3 (9)

压控振荡器波形图5-2所示 图5-2 压控振荡器波形图 运算放大器1A和2A分别构成反相求和与反相比例运算电路，若将2A设计成反相器，即增益为1，则： 9931278ooo

RRvvvRR

（10）

1WR、2WR可用来调整门铃音调。

1ov和2ov输出高电平约3.5V，当1ov为高电平时，3ov为2.5V，当2ov为高电平时，

3o

v

为3.5V。1WR、2WR分别用于调节两个音调。运放采用5V，5V双电源供电。 根据式（10），取13.5oVv，20oVv，32.5oVv和10oVv，23.5oVv，33.5oVv

两个条件可计算出R7取7.5K，R8取5.1K。

六．555定时器简介： 1．555定时器的内部结构及引脚图 555的内部结构及引脚如图6-1所示。555定时器的1脚是接地端GND，2脚是低触发端TL，3脚是输出端OUT，4脚是清除端Rd，5脚是电压控制端CV，6脚是高触发端TH，7脚是放电端DIS，8脚是电源端VCC。只要适当配接少量元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路。如图6-1所示是NE555的内部结构及管脚排列图。 图6-1 555内部结构及引脚图 2．555的工作原理 555定时器（又称时基电路）是一个模拟与数字混合型的集成电路，是一种常见的集模拟和数字功能于一体的集成电路。它含有两个电压比较器，一个基本RS触发器，R和S高电平有效。三极管VT1对清零起跟随作用，起缓冲作用。三极管VT2是放电管，将对外电路的元件提供放电通路。比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器C1同相比较端和低电平比较器C2的反相输入端的参考电平为Vcc32和Vcc31。C1和C2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过Vcc32时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于Vcc31时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。

DR是复位端，当其为0时，555输出低电平。平时该端开路或接Vcc。 Vco是控制电压端（5脚），平时输出Vcc32作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01F的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电 平的稳定。 T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。

3．555电路的引脚功能 555电路的引脚功能如表6-2所示 表6-2 555电路引脚功能 ——TR 触发 TH 阈值 —R 复位 DIS 放电端 OUT 输出

Vcc31 >Vcc32 高电平 导通 低电平

Vcc31 Vcc32 高电平 原状态

Vcc31 × H高电平 截止 高电平

× × 低电平 导通 低电平

七.电路调试： 1．在焊接好的电路板上各引出一条+5V的红色电源线、一条-5V的蓝色电源线和一条黑色地线； 2．在实验箱上调出+5V、-5V后，分别将两条电源线和地线接上； 3.打开电源开关，按下轻触开关，喇叭发出清晰的两个波段的声音； 4.将测频器探头接在三极管的C脚，长按轻触开关，微调RW2，调节频率至1045Hz； 5.将测频器探头接在三极管的C脚，将地线接在第二块555芯片的2脚，微调RW1，调节频率至784Hz； 6.用万用表和频率计分别测量每块555芯片3脚的输出电压和频率； 7.用万用表测量运放的输出电压； 8.用示波器测试各点波形； 9.将记录下来的数据填入下表。 八.数据测试： 测试电压 理论值 计算值 测量值 1ov“i”部分电压 3.5V 3.5V 3.36V

1ov“i”部分频率 1045Hz 1045Hz 1046.6Hz

1ov“5”部分电压 0V 0V 0.01V

1ov“5”部分频率 0Hz 0Hz 0Hz

2ov “i”部分电压 0V 0V 0.01V

2ov “i”部分频率 0Hz 0Hz 0Hz

2ov “5”部分电压 3.5V 3.5V 2.03V

2ov “5”部分频率 784Hz 783Hz 785.64Hz

3ov “i”部分电压 2.5V 2.5V 2.55V

3ov “5”部分电压 3.5V 3.5V 2.87V

4ov “i”部分频率 1045 Hz 1045 Hz 1047.03Hz

4ov “5”部分频率 784 Hz 784 Hz 769.37Hz

九.误差分析： 测量值与理论值以及计算值有差异的可能原因在于： 1. 实际情况选用的部分标称电阻与理论计算的电阻阻值不同造成的差异，例如电阻

2R理论值是45.5K,取的标称值为47K；

2. 使用的元器件本身数值的误差所造成的差异。例如碳膜电阻允许的误差在5%； 3. 输入电源电压值的偏差造成的误差； 4. 测量仪器本身特性所造成的误差。

合集下载

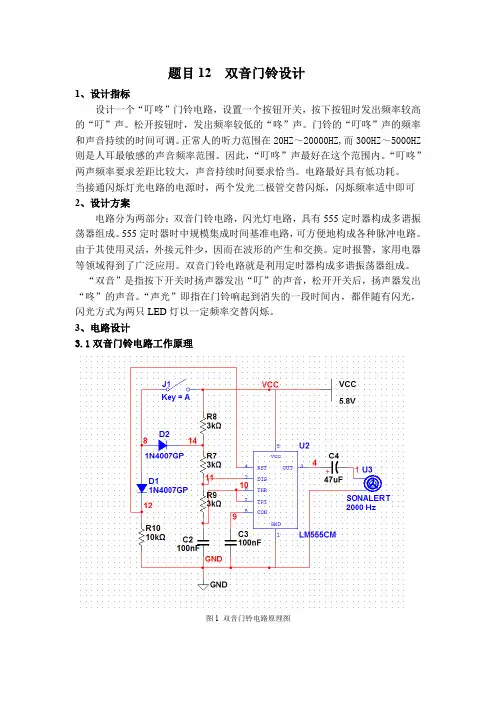

题目12 双音门铃设计
