4400交换机用户操作培训资料

ALCATEL OXE 用户操作及培训资料Installation ALCATEL-SBABS

第 2 页 目 录 目 录 1. 4400交换机机架简介 .............................................................................................................. 3 2. 4400交换机功能板简介 .......................................................................................................... 4 3. 4400交换机系统命令 .............................................................................................................. 6 4. 开关机方法及注意事项 ........................................................................................................... 7 5. 4400交换机系统数据管理 ...................................................................................................... 8 6. mgr 管理工具 .......................................................................................................................... 9 7. 分机管理 ................................................................................................................................. 10 8. 组管理 ..................................................................................................................................... 13 9. 中继管理 ................................................................................................................................. 15 10. 号码编译 ................................................................................................................................ 20 11. 类别管理 ................................................................................................................................ 23 12. 用户数据备份 ........................................................................................................................ 31 Installation ALCATEL-SBABS

第 3 页 1. 4400交换机机架简介 左图为4400机架 ACT 是用于插交换机功能板的分架。 ACT编号从0开始（如：ACT0、ACT1）。

4400有两种ACT，ACT14和ACT28。

ACT14有14个槽口，可插14块功能板 （如左图的ACT1）； ACT28有28个槽口，可插28块功能板 （左图中的ACT2）。

系统有固定的设备号（即物理地址），设备号由ACT号、槽口号和功能板上的电路号组成（如：ACT0上的第5槽口的UA32板上的第一个端口的设备号为0-5-0，ACT1上的第11槽口的UA32板上的最后一个设备号为1-11-31）

A C T 1 0 1 2 3 4 5 6 7 8 9 10 11 12 13

A C T 0 0 1 2 3 4 5 6 7 8 9 10 11 12 13

14 15 16 17 18 19 20 21 22 23 24 25 26 27

散 热 风 扇 Installation ALCATEL-SBABS

第 4 页 2. 4400交换机功能板简介 CPU6、CPU5  主控板 （板上有CPU、硬盘、内存条等主控设备） Z32、Z24、eZ32  模拟用户板 （板上有32个或24个模拟用户端口，通 过交换机后板电缆经配线架接普通电话 机） eUA32、UA32  数字用户板 （板上有32个数字用户端口, 通过交换 机后板电缆接ALCATEL的数字设备,如： 4004话机、4010话机、4020话机、4035 话机、4048话务台及其他数字设备） NDDI  模拟中继板 （板上有8个模拟中继端口, 通过交换 机后板电缆接电信中继） PRA2、NPRAE  T2数字中继板式 （板上有1个或2个T2数字中继通道, 通过交换机后板同轴电缆接电信中继） VG  语音板 （板上可插闪存卡,提供系统的语音提示 及保留音乐） SUVG  SU语音板 （板上可插闪存卡,提供系统的语音提示 及保留音乐,并提供双音频接收功能） MMSFD  软驱板 （板上有1.44M软驱,通过软驱可对系统 进行数据备份） INTOF  ACT分架接口板 （各ACT分架通过此板与主ACT-CPU分架 进行联接） GPA  功能辅助板 （提供29方会议功能,并可插闪存卡,提 供系统的语音提示及保留音乐或双音频 接收） VPS35  语音信箱板 （提供系统内置语音信箱服务功能） DECT8  内部移动电话板 （提供内部移动电话功能） BRA2  T0/S0接口板 （板上有8个T0/S0端口，通过后板电缆 接2B+D中继和用户） PCM2  PCM数字中继板 （板上有30个PCM数字中继通道, 通过同 Installation ALCATEL-SBABS 第 5 页 轴电缆接电信的中国一号中继） EMTL  Tie-Line中继板 （提供Tie-Line组网功能） LIOE  IP接口板 （提供系统IP电话接口及其它IP接口） LIOB  DDN接口板 （提供 64K/128K DDN中继接口） IO2  输入输出板 （提供系统额外的辅助接口） RT2  远端ACT分架接口板 （远端ACT分架通过此板与主ACT分架进 行联接） Installation ALCATEL-SBABS

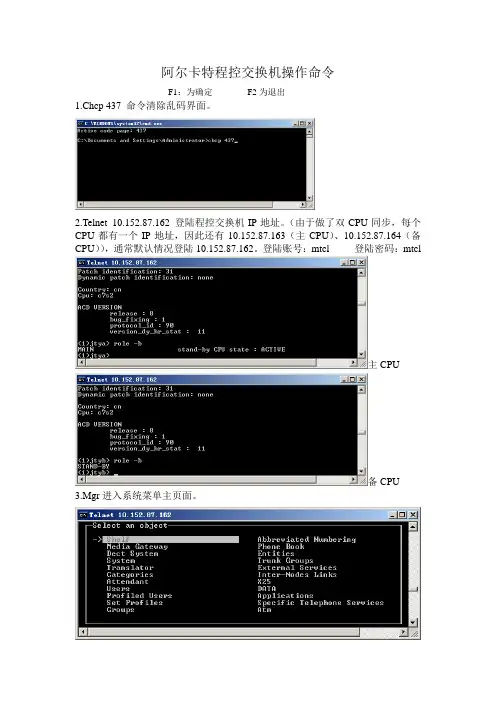

第 6 页 3. 4400交换机系统命令 登录系统命令和密码 login: mtcl Password: mtcl

退出系统命令 a4400a> exit

系统复位命令 a4400a> shutdown –r now ======reboot  慎用，系统将停机后重新启动。在此期间所有电话服务将终止。

系统数据管理菜单命令 a4400a> mgr

系统安装管理菜单命令 a4400a> swinst  慎用，操作不当可能引发不可预测的故障。仅对专业人员开放。

观察系统功能板状态命令 a4400a> config

观察话机状态命令 a4400a> termstat d 分机号码 如：termstat d 3000

观察中继线状态命令 a4400a> trkstat –r 中继组号 如：trkstat –r 0

观察系统CUP板工作状态命令 a4400a> role –b

切换系统CUP板工作状态命令 a4400a> bascul  在两块CPU之间进行切换

系统功能板复位命令 a4400a> rstcpl ACT号 板位 如：rstcpl 1 2

注：系统所有的命令必须都是小写的英文字母 Installation ALCATEL-SBABS 第 7 页 4. 开关机方法及注意事项

关机步骤 在a4400a>下输入shutdown –h now,回车后等屏幕显示完毕后把CPU上电源开关关闭(开关把手指向OFF处)。

注意事项 系统必须按照上述步骤关机, 若在系统 SHUTDOWN之前强行关闭电源, 可能会导致系统出错。

开机步骤 把CPU上电源开关打开(开关把手指向ON处)。

注意事项 整个开机过程约需10分钟左右，在系统完全启动之前，切勿插拔任何电路板。否则可能造成电路板的损坏。
